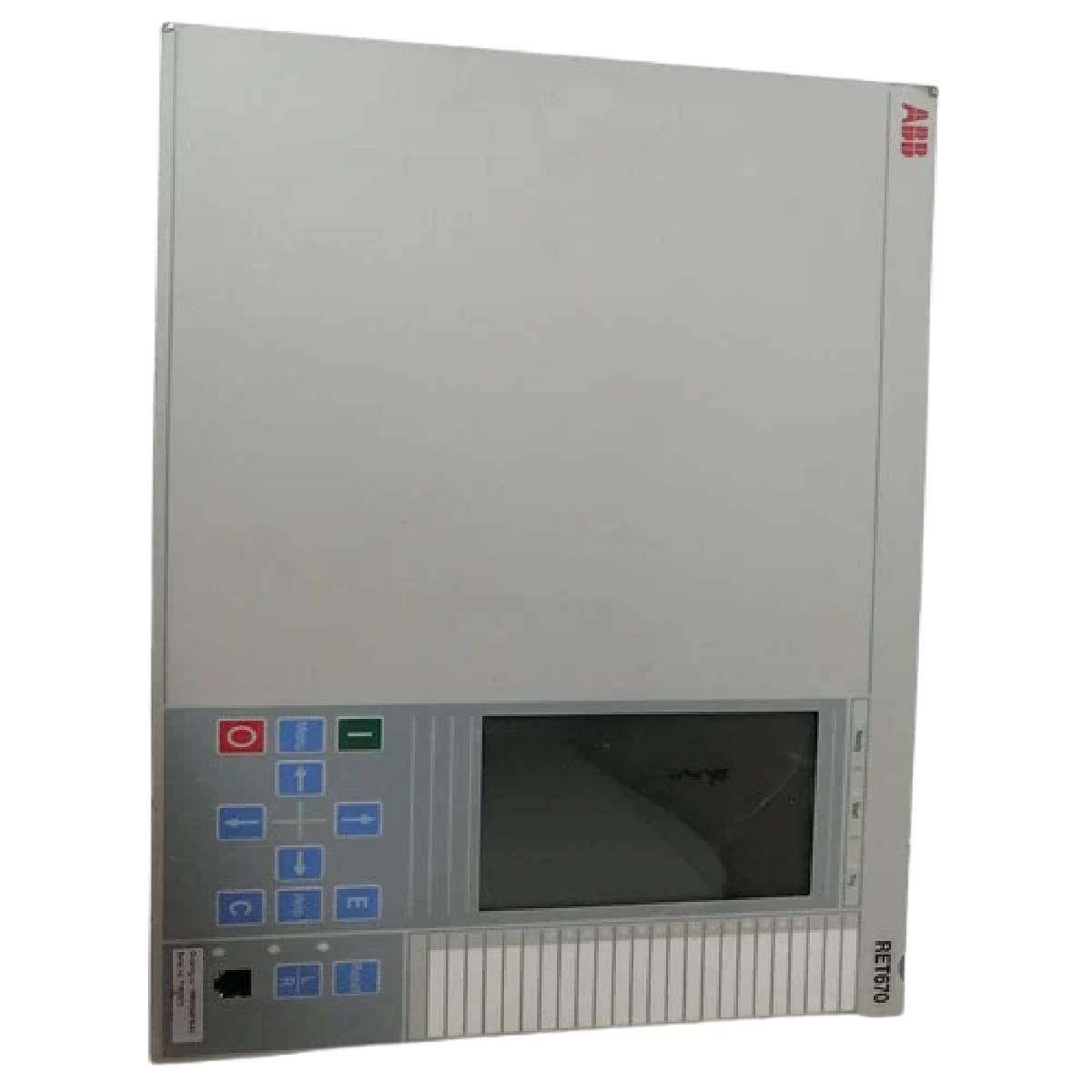

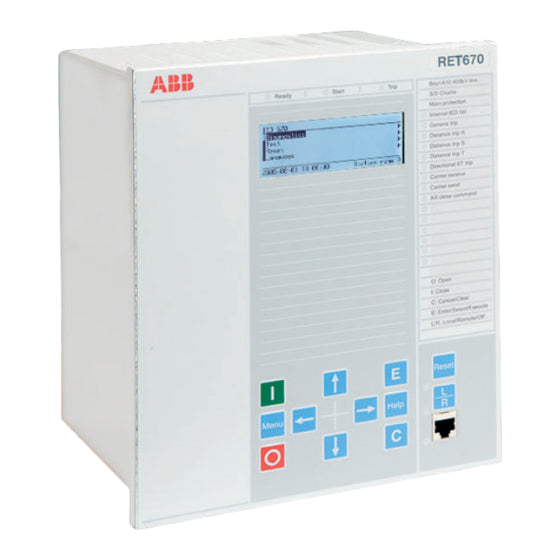

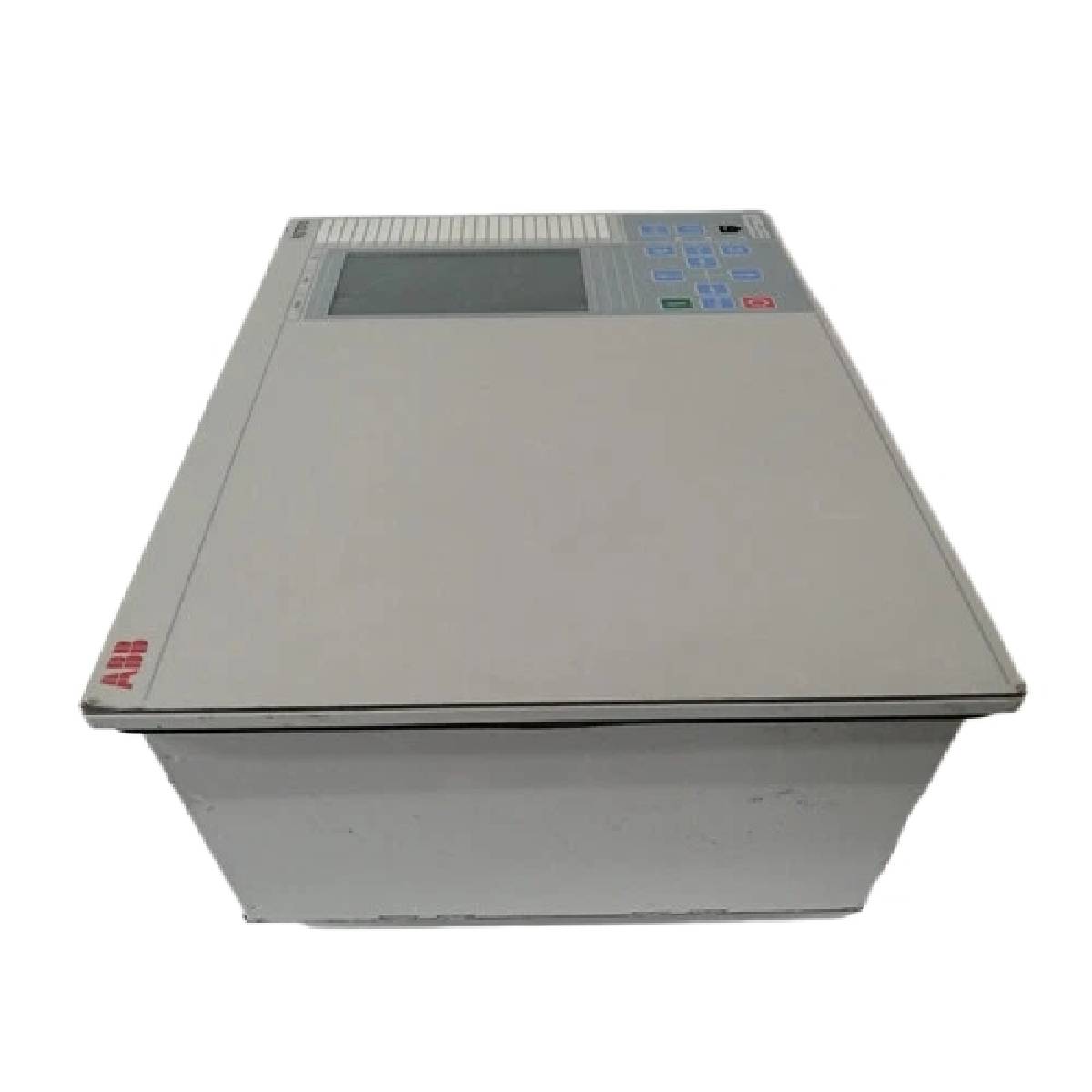

Relè di protezione del trasformatore ABB RET670 Relion

Descrizione

ABB RET670 è un dispositivo elettronico intelligente (IED) appartenente alla famiglia di prodotti Relion per la protezione e il controllo. Il dispositivo offre soluzioni selettive di protezione, controllo e monitoraggio per trasformatori di potenza a due e tre avvolgimenti, autotrasformatori, gruppi generatore-trasformatore, trasformatori sfasatori, trasformatori ferroviari speciali e reattanze shunt. È dotato di protezione differenziale con adattamento automatico del rapporto dei trasformatori di corrente e compensazione del gruppo vettoriale, che consente il funzionamento su un'ampia gamma di frequenze durante i disturbi del sistema elettrico, l'avviamento e l'arresto del generatore.

ABB RET670 supporta configurazioni di stazione con più interruttori e fino a sei ingressi CT di stabilizzazione senza richiedere trasformatori di corrente interposti. Integra funzioni di protezione principale e di backup, tra cui protezione contro i guasti a terra ristretti, protezione di distanza, sovracorrente direzionale, sovraccarico termico, protezione di tensione e controllo locale/remoto degli apparati con interblocco a livello di stazione. Il supporto nativo del protocollo IEC 61850 garantisce comunicazioni interoperabili nella stazione.

Funzionalità

• Protezione differenziale del trasformatore: include la stabilizzazione con polarizzazione percentuale, la stabilizzazione sulla seconda armonica e sulla forma d'onda per la corrente di inserzione, la stabilizzazione sulla quinta armonica per la sovraeccitazione e la sensibilità basata sulle componenti simmetriche per i guasti tra spire degli avvolgimenti.
• Protezione contro i guasti a terra ristretti: offre una protezione REF a bassa impedenza con polarizzazione percentuale, basata su criteri direzionali della sequenza zero, oppure una protezione differenziale ad alta impedenza per avvolgimenti messi a terra.
• Protezione di distanza integrata: protezione di distanza fase-fase e fase-terra a schema completo con fino a cinque zone, con supporto per caratteristiche quadrilaterali o mho e funzioni di limitazione dell'area di carico.
• Protezione di backup completa: sovracorrente direzionale di fase e residua a più stadi, sovraccarico termico (due costanti di tempo), sovratensione e sottotensione, volt per hertz (sovraeccitazione) e funzioni di variazione della frequenza.
• Controllo e interblocco: controllo degli apparati per un massimo di 6 stalli (massimo 30 dispositivi) con verifica del sincronismo, verifica dell'inserzione e blocchi logici configurabili.
• Registrazione di disturbi ed eventi: funzione di report integrata che acquisisce fino a 40 segnali analogici e 96 segnali binari con output nel formato COMTRADE standard.
• Flessibilità di comunicazione: architettura modulare che supporta i protocolli IEC 61850-8-1, IEC 60870-5-103, DNP3.0 (EIA-485 o Ethernet), LON e SPA.

Applicazioni

• Trasformatori di potenza a due e tre avvolgimenti
• Autotrasformatori e blocchi generatore-trasformatore
• Reattori di shunt e reattori collegati al terziario
• Trasformatori sfasatori e trasformatori ferroviari
• Configurazioni di sottostazione con più interruttori, sbarre ad anello e partenze ad angolo di rete magliata

Specifiche tecniche

Connessioni/Interfacce

Linee guida per l'installazione

• Alternative di montaggio: installabile in telai rack standard da 19 pollici, a parete o a incasso nei pannelli di controllo utilizzando aperture corrispondenti a larghezze del contenitore pari a 1/2, 3/4 o 1/1.
• Messa a terra: assicurarsi che il conduttore di terra di protezione sia collegato al capocorda di terra sul pannello posteriore prima di alimentare l'unità.
• Cablaggio secondario CT/VT: collegare le uscite secondarie dei trasformatori di corrente utilizzando capicorda ad anello o terminali a compressione sul modulo TRM. I circuiti CT non devono mai essere lasciati aperti sotto carico.
• Ingressi con optoaccoppiatore: assicurarsi che le tensioni di controllo ausiliarie CC esterne corrispondano alla tensione nominale ordinata dei moduli di ingresso binari (24/40 V, 48/60 V, 110/125 V o 220/250 V CC).
• Connessioni in fibra ottica: evitare di piegare i cavi ottici oltre il raggio minimo di curvatura specificato durante il collegamento ai moduli OEM, SLM o LDCM. Mantenere puliti i connettori ottici per preservare l'integrità del segnale.

Conformità e certificazioni

• Compatibilità elettromagnetica: IEC 60255-22-1, IEC 60255-22-2 Classe IV, IEC 60255-22-3, IEC 60255-22-4 Classe A, IEC 60255-22-5, IEC 61000-4-2 Classe IV, ANSI/IEEE C37.90.1, ANSI/IEEE C37.90.2
• Isolamento e tensione: IEC 60255-5 (prova dielettrica 2,0 kV CA, prova di tensione a impulso 15 kV)
• Ambientale: IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-30, IEC 60068-2-78
• Meccanica: IEC 60255-21-1 (vibrazioni), IEC 60255-21-2 (urti e colpi), IEC 60255-21-3 (sismica)
• Direttive CE: EN 50263 (immunità ed emissioni EMC), EN 50178 (Direttiva Bassa Tensione)
