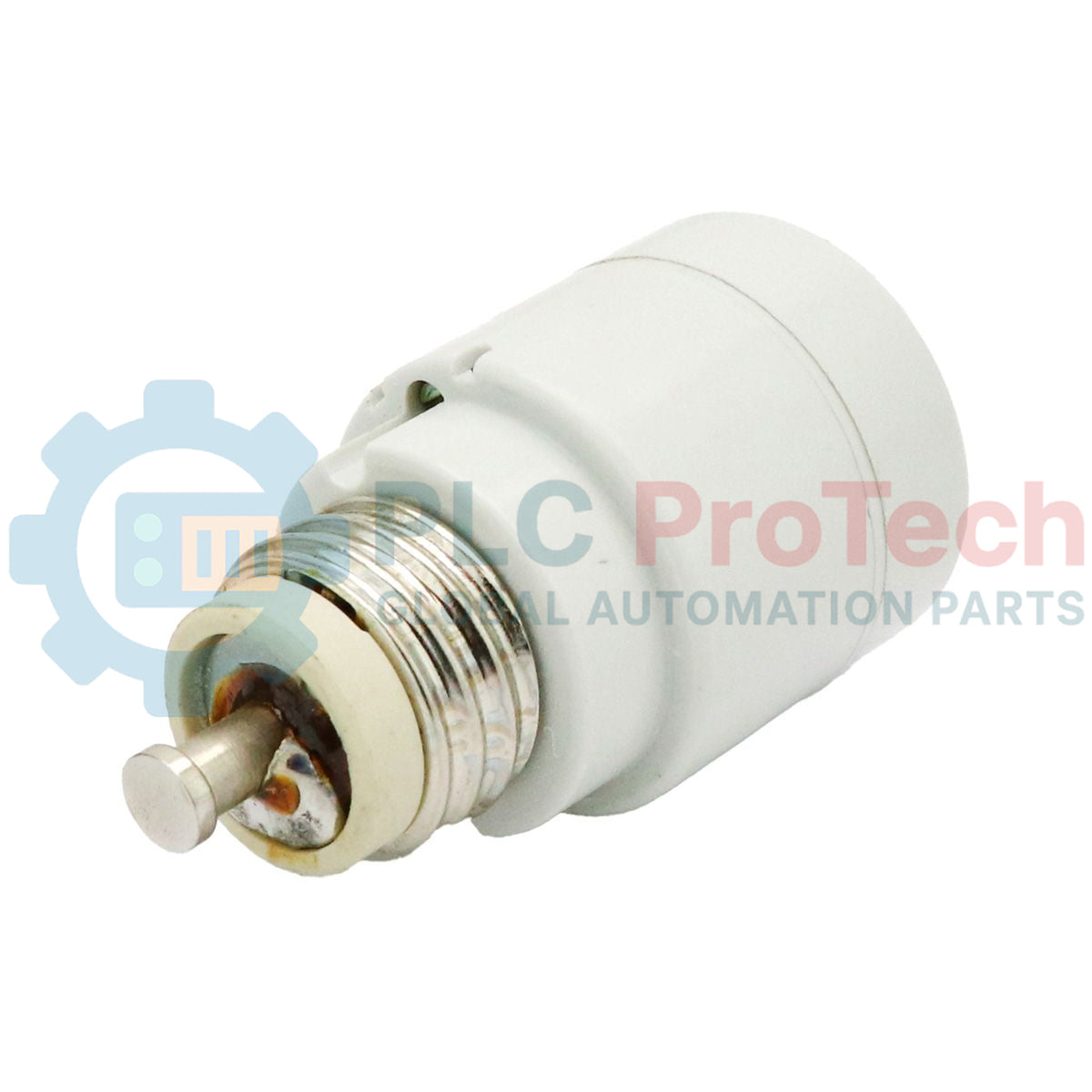

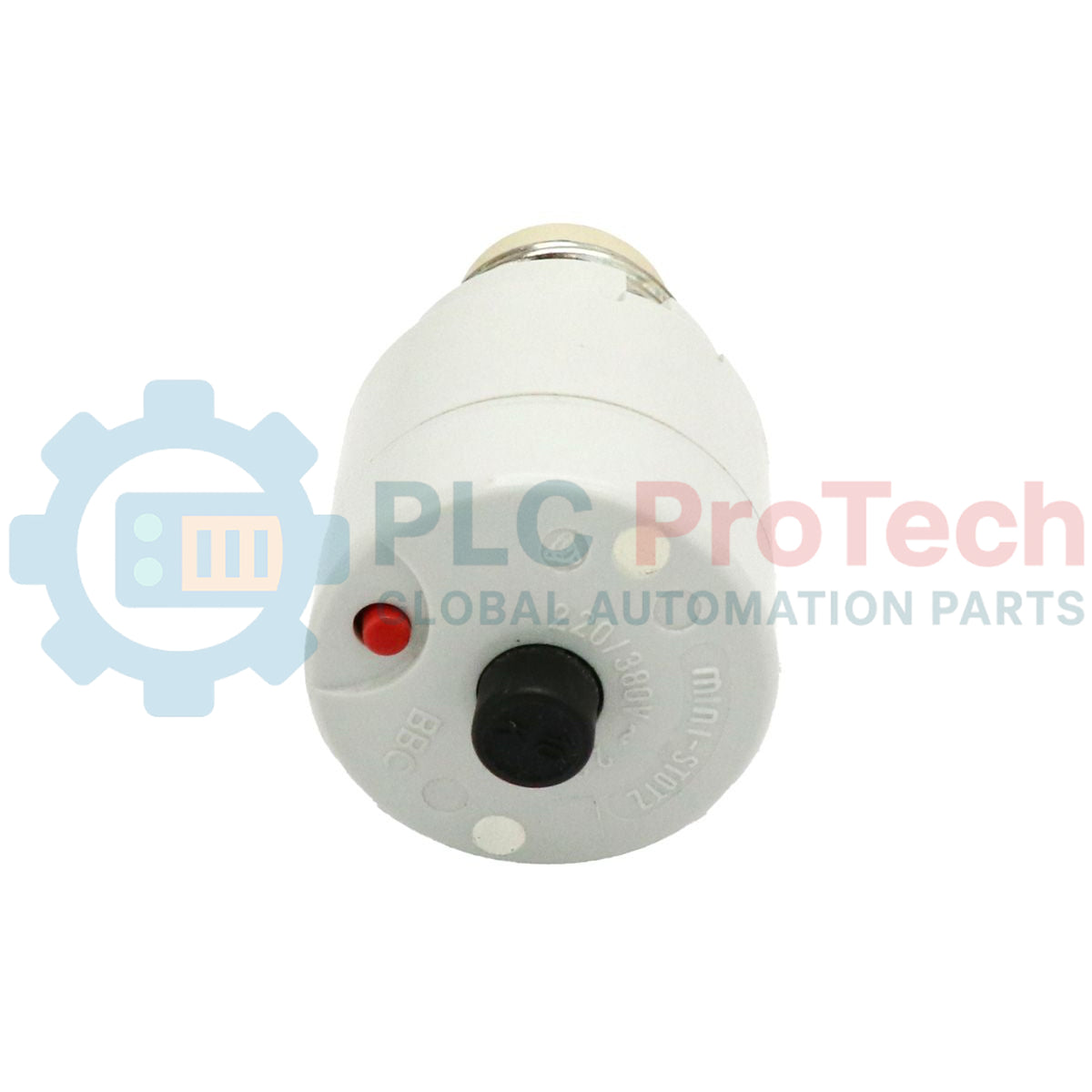

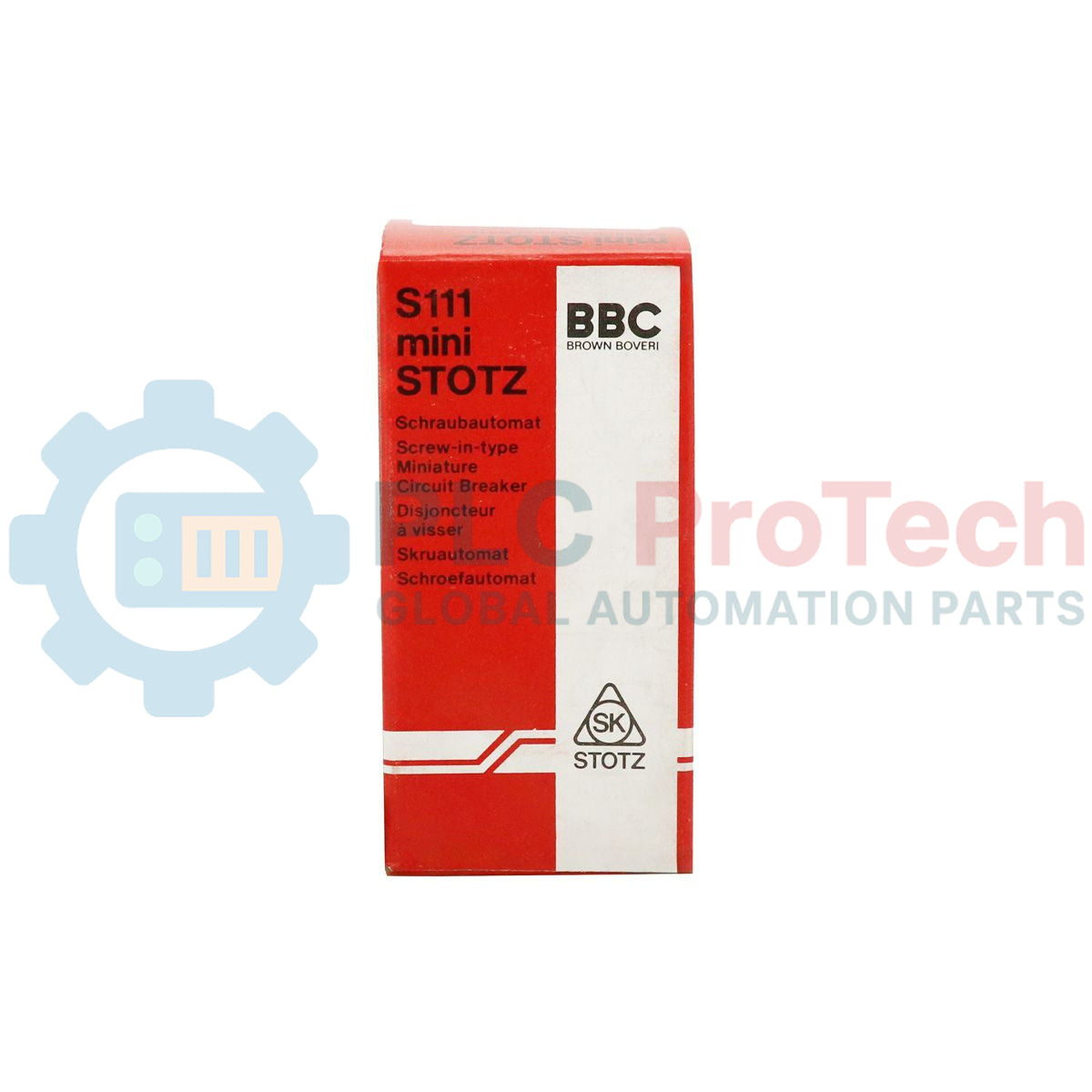

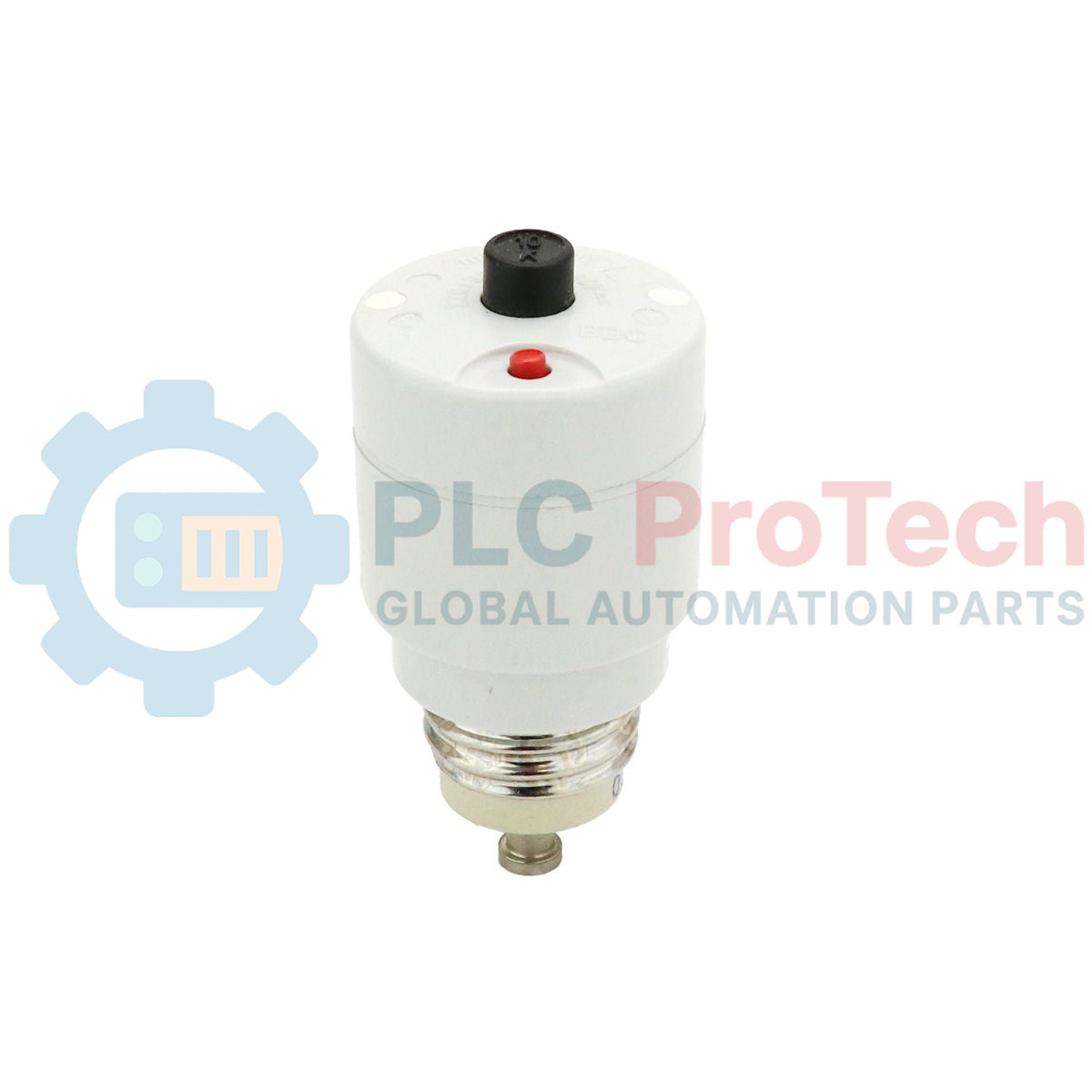

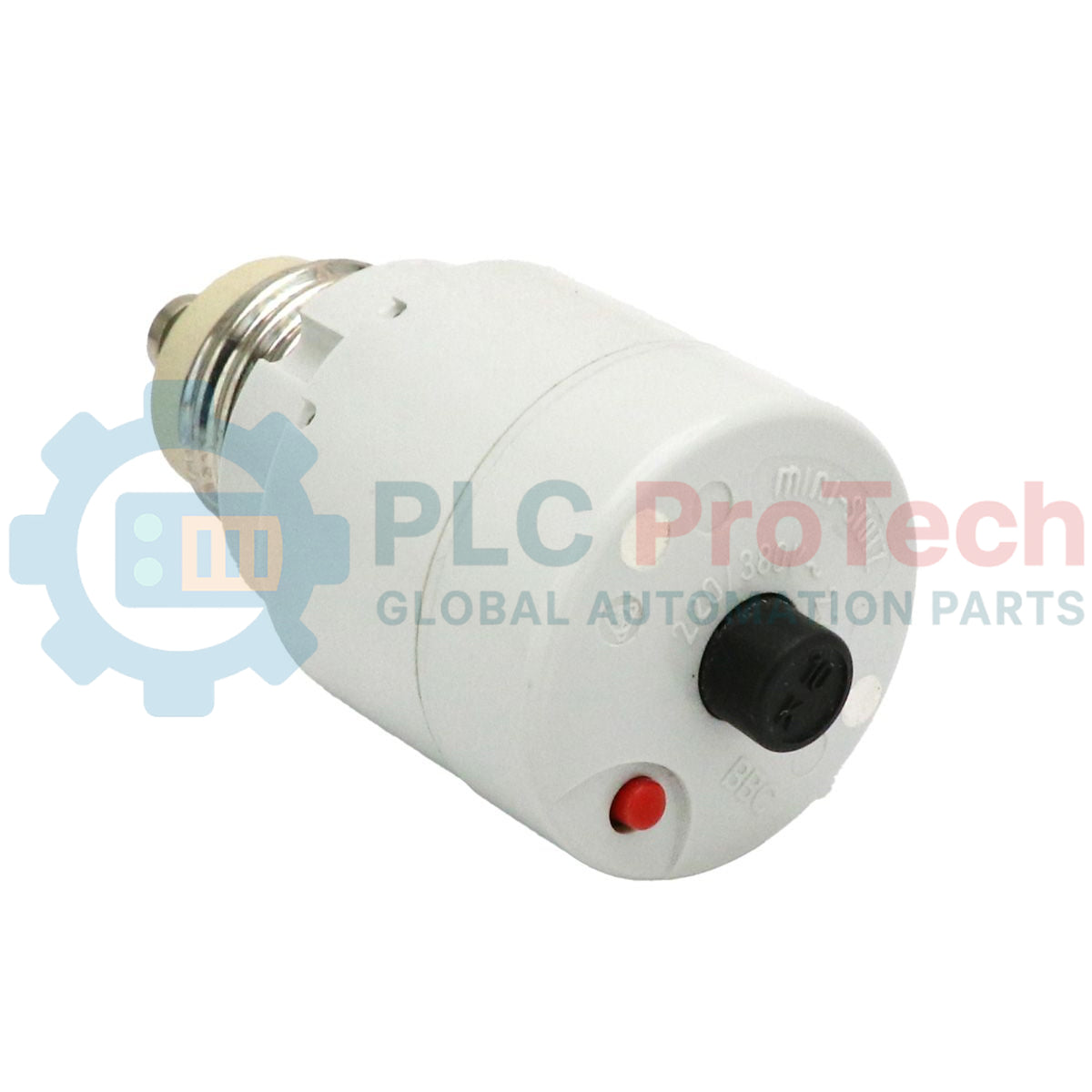

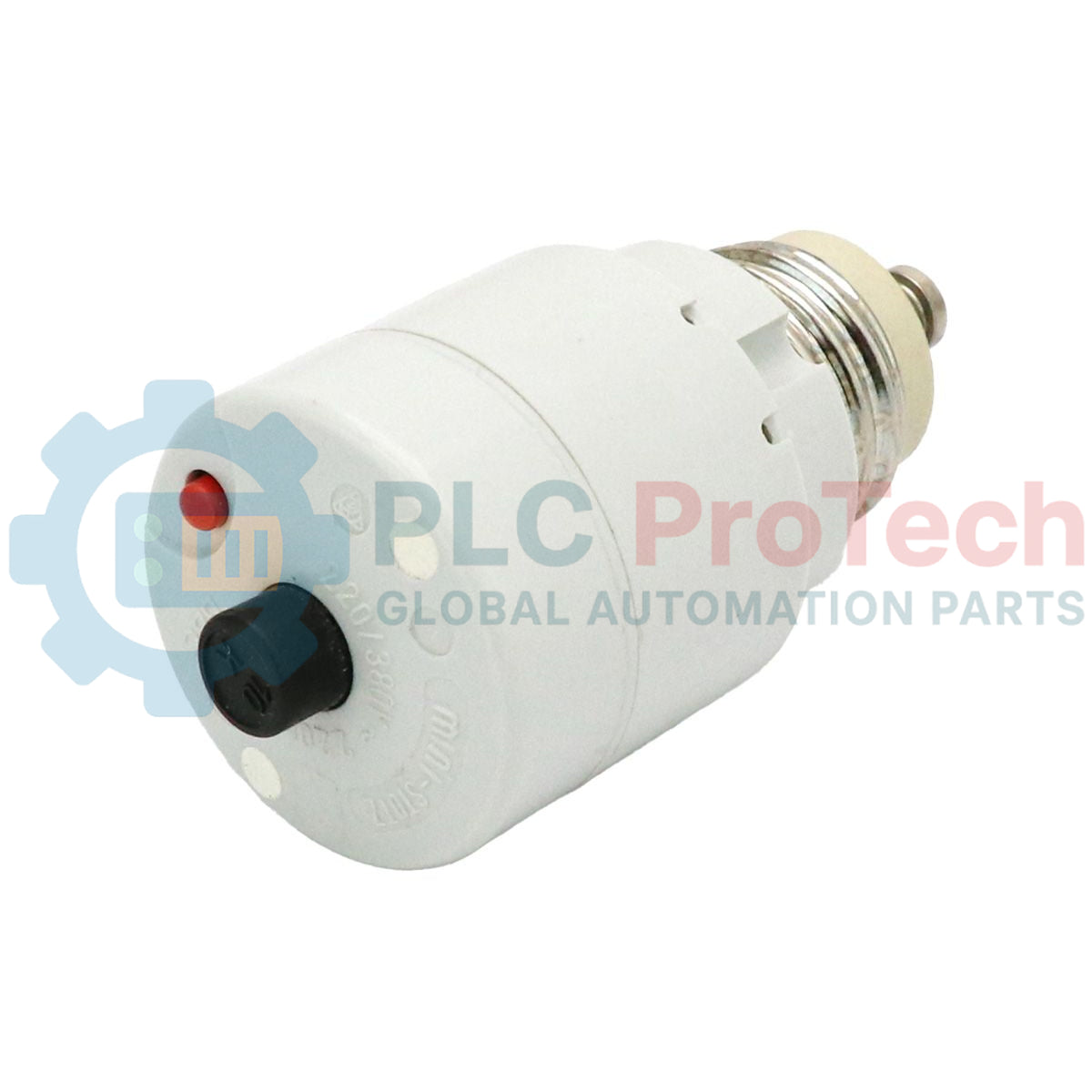

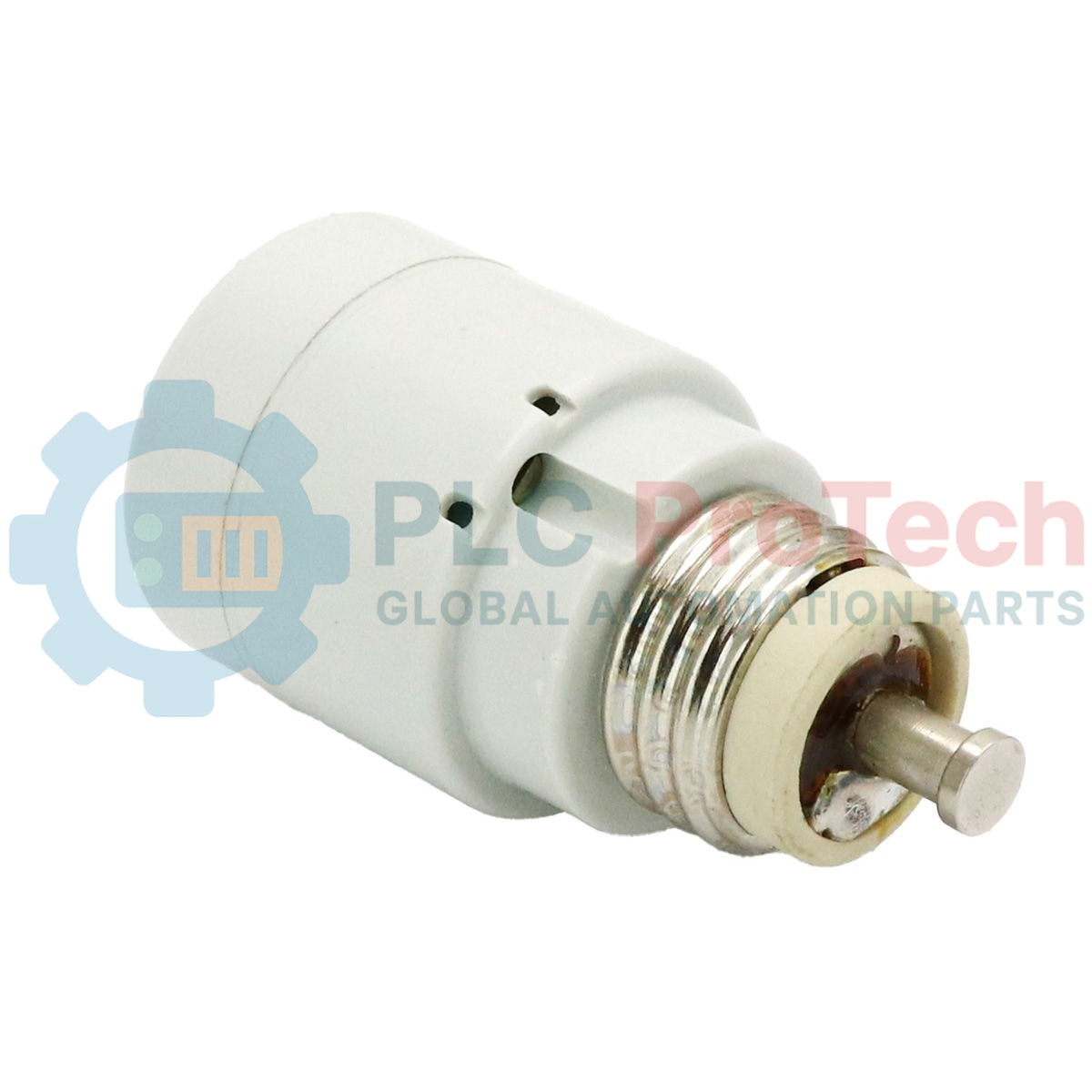

ABB S111-K10 Interruttore automatico avvitabile della serie S111

Descrizione

Progettato per un'integrazione perfetta nei sistemi di distribuzione elettrica legacy e specializzati, l'ABB S111-K10 funziona come un interruttore automatico miniaturizzato avvitabile ad alta affidabilità. Progettato per sostituire direttamente i tradizionali fusibili avvitabili, questo dispositivo è dotato di una base con filettatura standard E27, che consente un rapido retrofit senza richiedere l'ammodernamento completo del quadro. L'unità integra un meccanismo di sgancio termomagnetico per fornire una protezione precisa da sovracorrenti e cortocircuiti, combinando la praticità di un moderno interruttore automatico riarmabile con il formato fisico dei sistemi a fusibili tradizionali.

Grazie all'utilizzo della caratteristica di sgancio K, l'ABB S111-K10 è particolarmente adatto alla protezione di circuiti di comando, sistemi ausiliari e carichi con correnti di spunto moderate. Questo dispositivo riduce al minimo i tempi di fermo grazie alla possibilità di riarmo manuale immediato dopo un guasto, eliminando le attività di manutenzione e gli sprechi associati ai fusibili a fusione monouso.

Caratteristiche

• Installazione diretta mediante avvitamento, con base dotata di filettatura standard E27 per un retrofit rapido.
• Il meccanismo di sgancio termomagnetico offre una solida protezione da sovracorrenti e cortocircuiti.
• Il design riarmabile elimina la necessità di sostituire i fusibili dopo gli interventi.
• Curva caratteristica K ottimizzata per apparecchiature sensibili e circuiti con correnti di spunto transitorie.
• Chiara indicazione meccanica dello stato per una diagnostica operativa semplice.

Applicazioni

• Ammodernamento di quadri di distribuzione residenziali e commerciali obsoleti.
• Protezione da sovracorrenti nei sistemi di comando industriali e nei circuiti ausiliari.
• Quadri di comando per macchinari che richiedono una protezione compatta montata su attacco a presa.
• Manutenzione e retrofit di impianti in cui lo spazio o la configurazione del quadro limitano il montaggio su guida DIN.

Specifiche tecniche

Linee guida per l'installazione

• Prima dell'installazione, assicurarsi che il circuito elettrico interessato sia completamente diseccitato e messo in sicurezza.
• Ispezionare la presa E27 esistente verificando la presenza di sporco, corrosione o danni prima di inserire l'interruttore automatico.
• Avvitare manualmente il dispositivo nella presa, ruotandolo in senso orario fino a quando è saldamente posizionato. Non applicare una coppia eccessiva per evitare di rompere l'involucro della presa.
• Verificare che il carico nominale del circuito derivato non superi la capacità di 10 A del dispositivo.
