ABB S200-IB16 Modulo di ingresso digitale per sistemi S200 I/O

Panoramica del prodotto

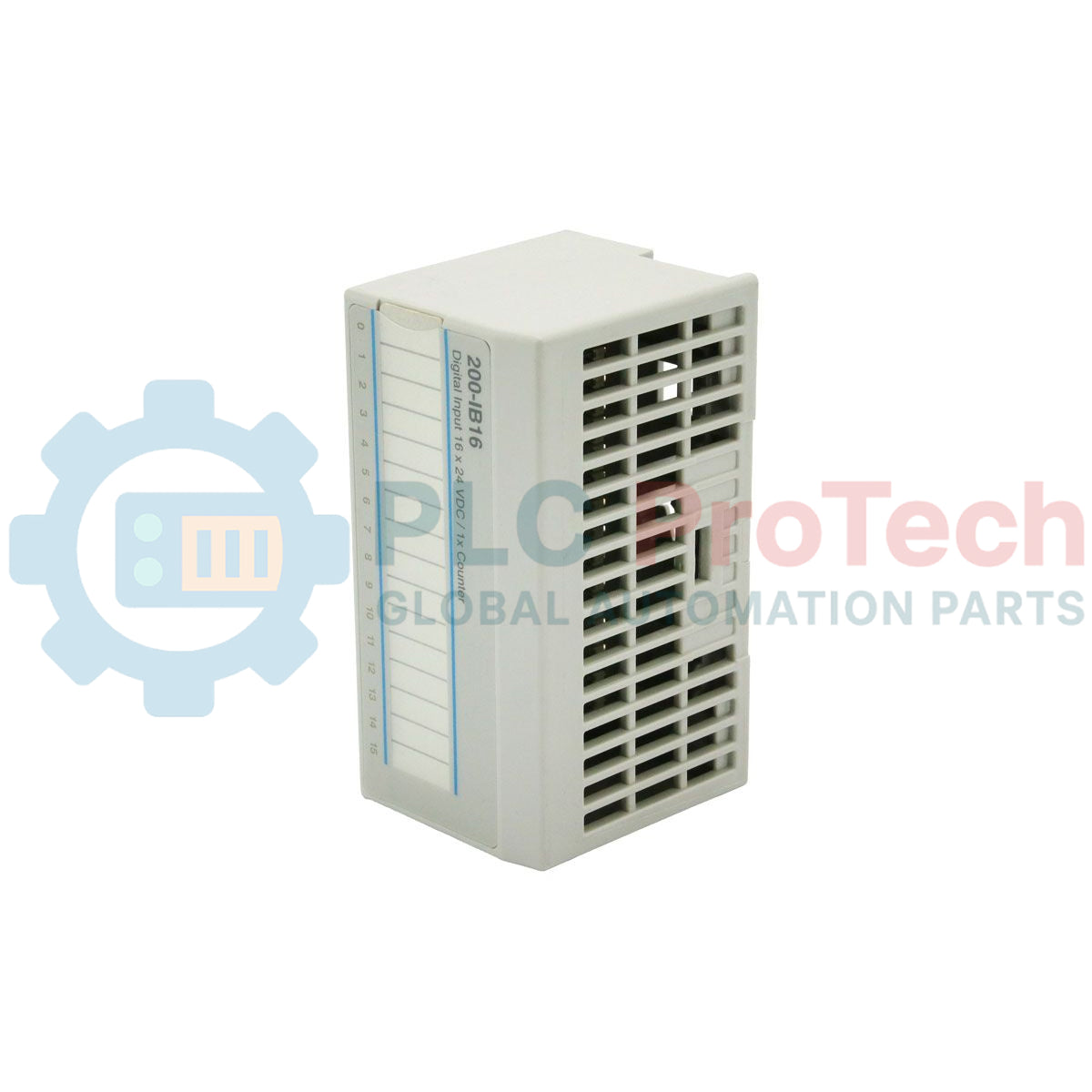

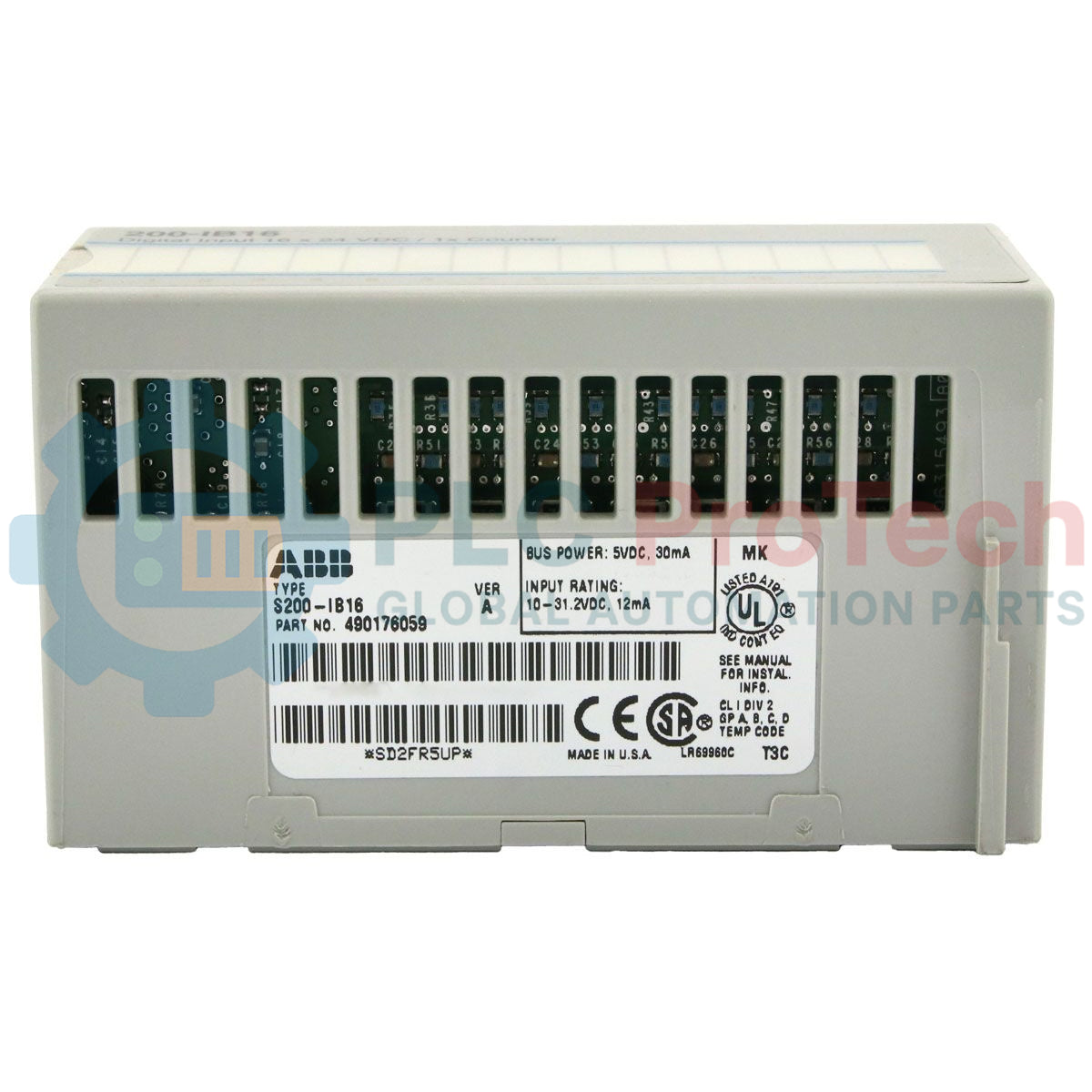

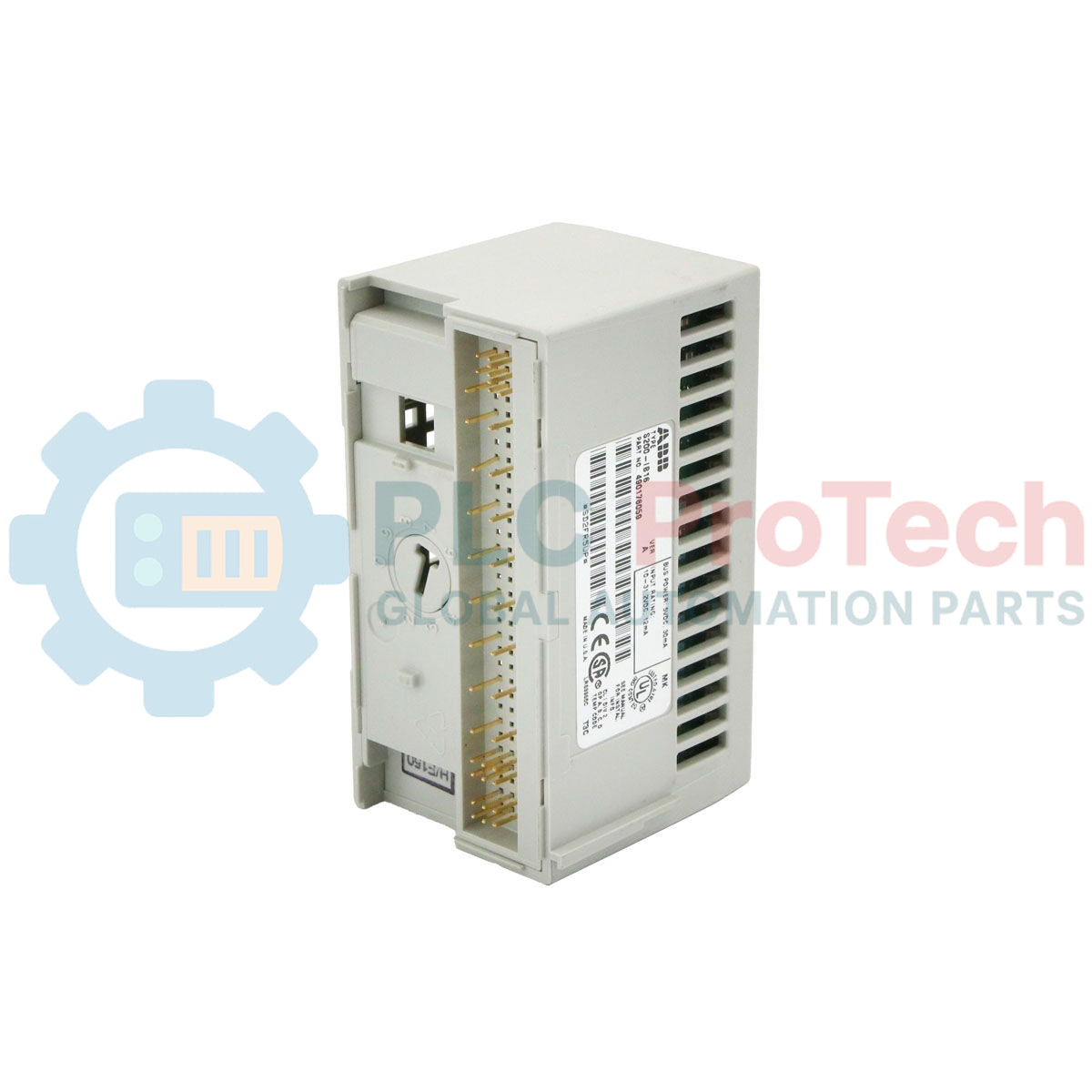

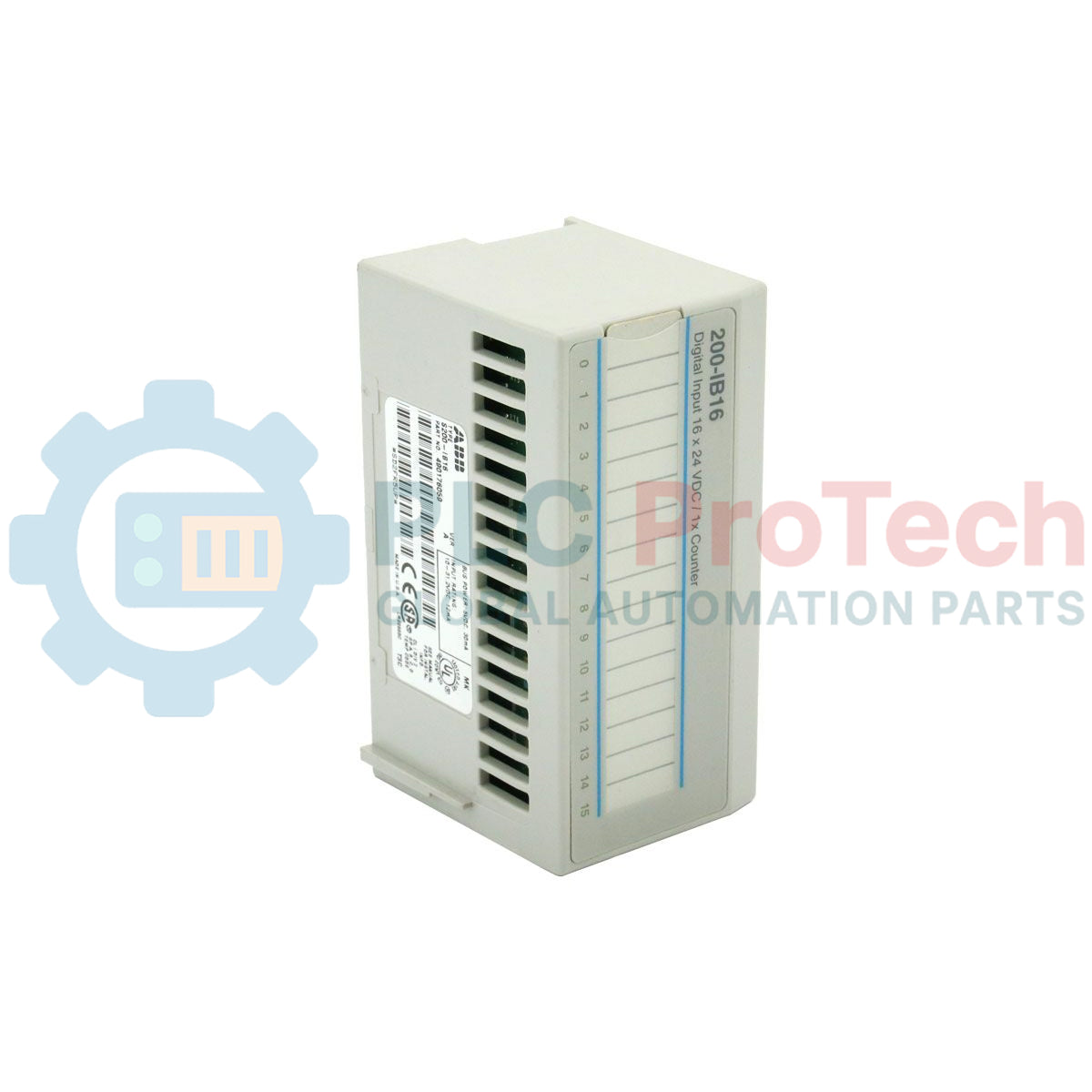

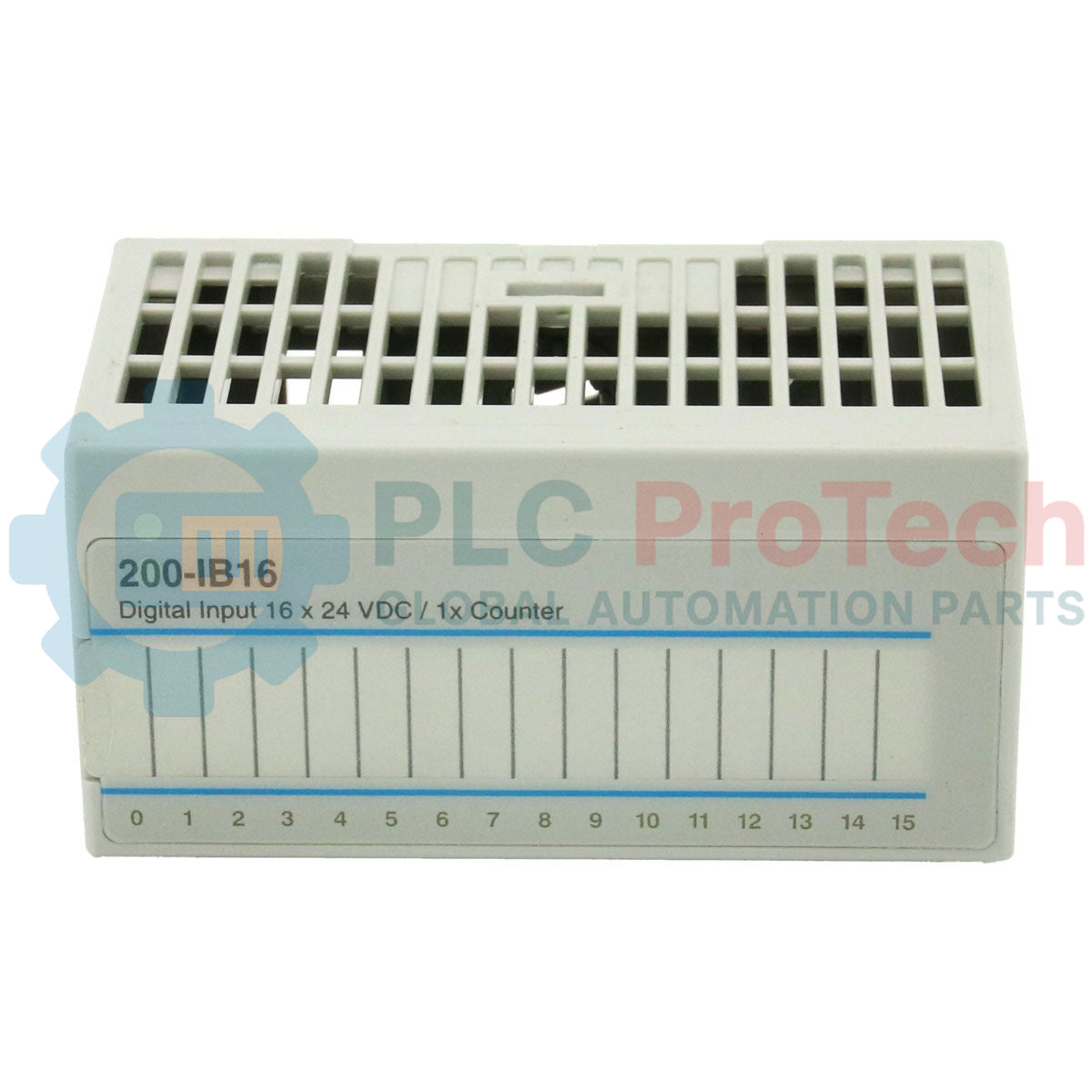

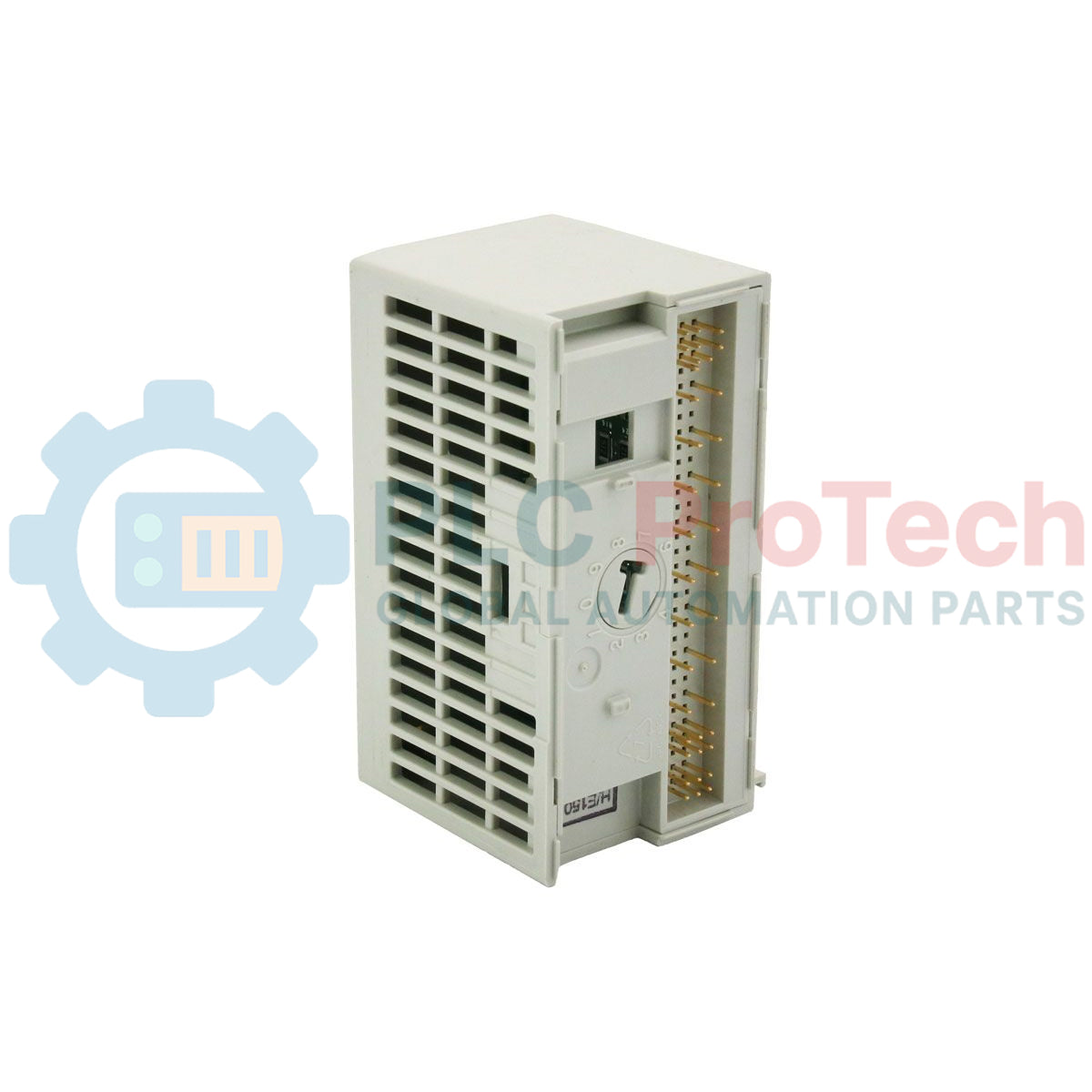

S200-IB16 è un modulo di ingressi digitali della serie ABB S200 I/O, progettato per elaborare 16 segnali di ingresso discreti da 24 VCC provenienti dal campo nei sistemi di automazione industriale. Il modulo utilizza ingressi con optoaccoppiatori galvanicamente isolati, combinati con un filtro digitale integrato per migliorare la stabilità del segnale in ambienti elettricamente rumorosi.

Ogni canale di ingresso include un'indicazione LED sul pannello frontale per una rapida diagnostica sul campo e la verifica delle operazioni di manutenzione. Il modulo supporta la configurazione programmabile del tempo di campionamento, consentendo agli ingegneri di ottimizzare la risposta degli ingressi in base ai requisiti del processo.

I moduli S200-IB16 sono comunemente installati nei sistemi di automazione di fabbrica, negli armadi di controllo dei processi, negli impianti di trattamento delle acque e nei sistemi di controllo delle centrali elettriche, dove è necessaria un'acquisizione affidabile dei segnali digitali per applicazioni PLC e I/O distribuiti.

Configurazione tecnica

Il modulo S200-IB16 utilizza un'architettura di ingressi digitali isolati per proteggere i circuiti logici interni dai disturbi elettrici provenienti dal campo.

Le principali caratteristiche operative includono:

La struttura di filtraggio utilizza costanti di filtro comuni separate per i gruppi di canali di ingresso, al fine di migliorare l'immunità ai disturbi durante il funzionamento industriale.

Specifiche tecniche

Domande frequenti

Qual è lo scopo dell'isolamento tramite optoaccoppiatori nell'S200-IB16?
Gli optoaccoppiatori isolano i segnali di ingresso dal campo dai circuiti logici del modulo, riducendo il rischio di interferenze elettriche e disturbi dovuti a correnti di loop di terra.

Perché lo stato del LED è diverso dallo stato dell'ingresso del PLC?
Le possibili cause includono ingressi forzati, tensione instabile nella regione di transizione o guasto del modulo.

Il modulo può funzionare in ambienti industriali con elevati livelli di disturbo?
Sì. Il filtraggio digitale integrato e l'isolamento galvanico migliorano la stabilità del segnale nelle installazioni elettricamente rumorose.

Cosa occorre controllare se nessun LED è attivo quando è presente una tensione di 24 VCC?
Controllare innanzitutto la base con morsetti e il cablaggio sul campo. Se il problema persiste, sostituire il modulo e la base con morsetti.

Guida all'ingegneria e all'installazione

Separare il cablaggio di alimentazione degli I/O digitali e analogici utilizzando filtri dedicati per le linee di alimentazione. Un instradamento misto può introdurre interferenze elettriche nei circuiti dei segnali analogici.

Non installare il modulo vicino a trasmettitori ad alta frequenza, azionamenti a frequenza variabile o apparecchiature per comunicazioni radio. Le interferenze elettromagnetiche industriali possono compromettere l'integrità del segnale.

Garantire una ventilazione adeguata dell'armadio ed evitare aree di installazione esposte a condensa, nebbia d'olio, polvere conduttiva, vibrazioni o luce solare diretta. Le sollecitazioni ambientali prolungate possono ridurre la durata del modulo I/O.

Quando si collegano in cascata più moduli I/O da 24 VCC, verificare che la corrente complessiva non superi i valori nominali di corrente della morsettiera o dei cavi.
