ABB S200-TB3 490176063 Base terminale S200 I/O

Panoramica del prodotto

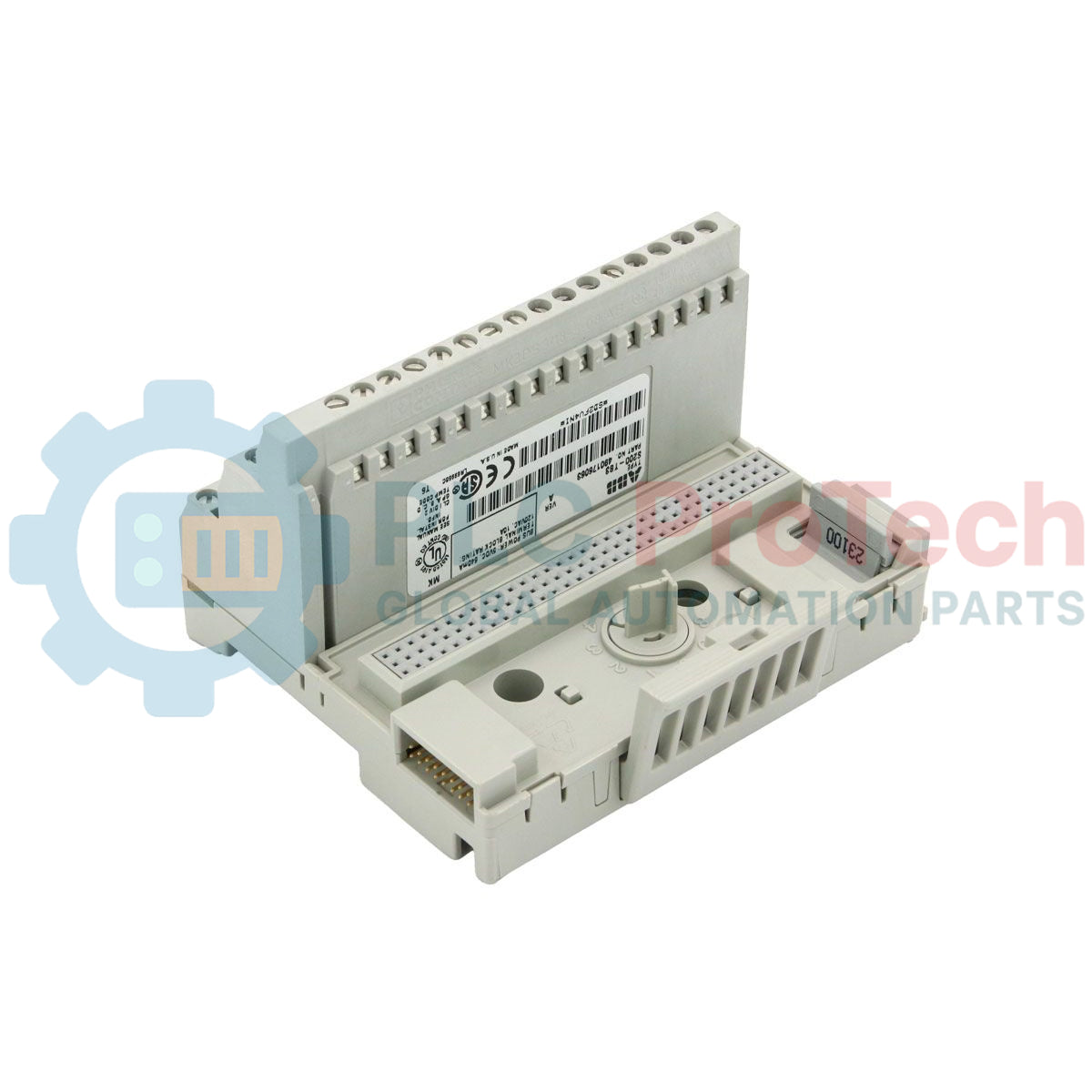

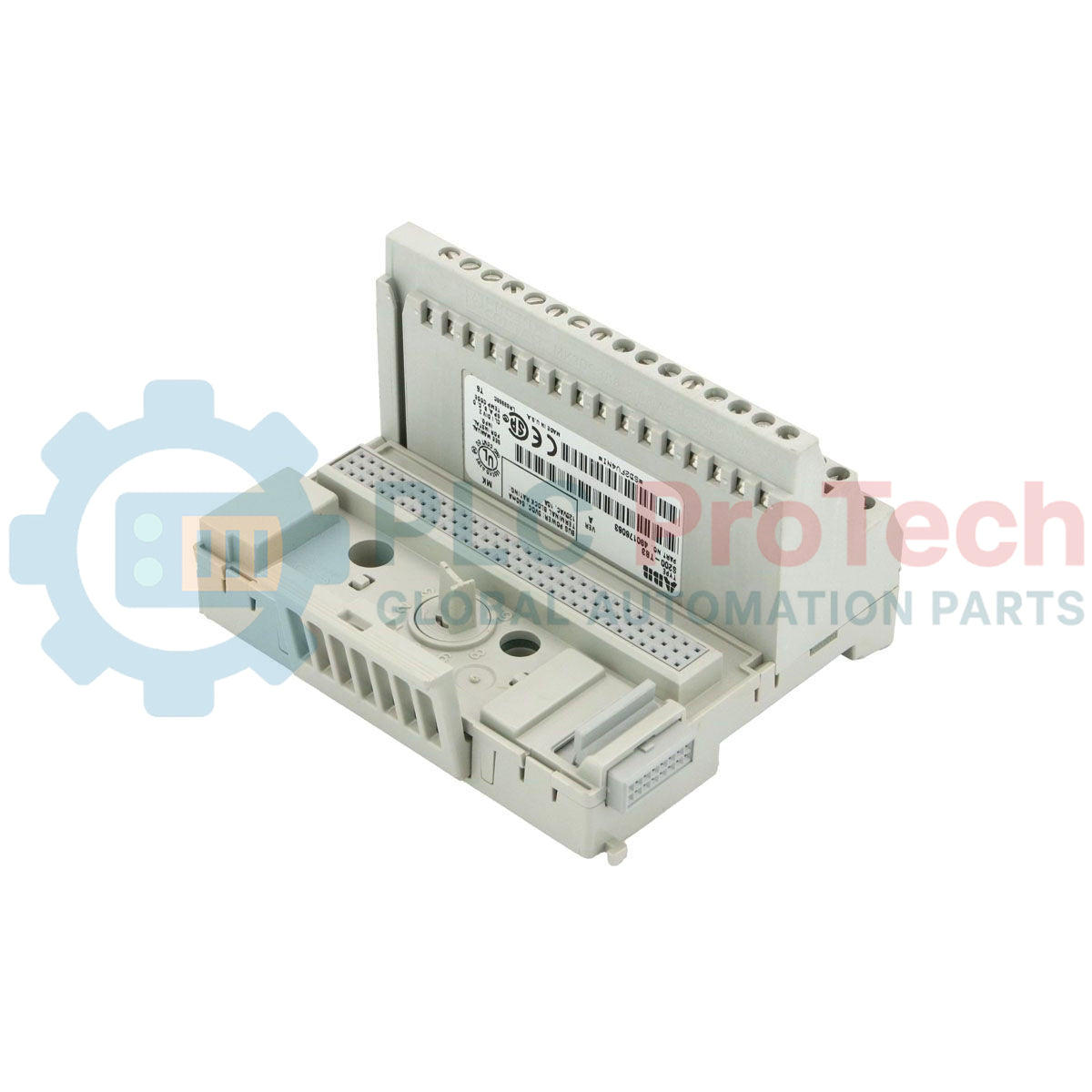

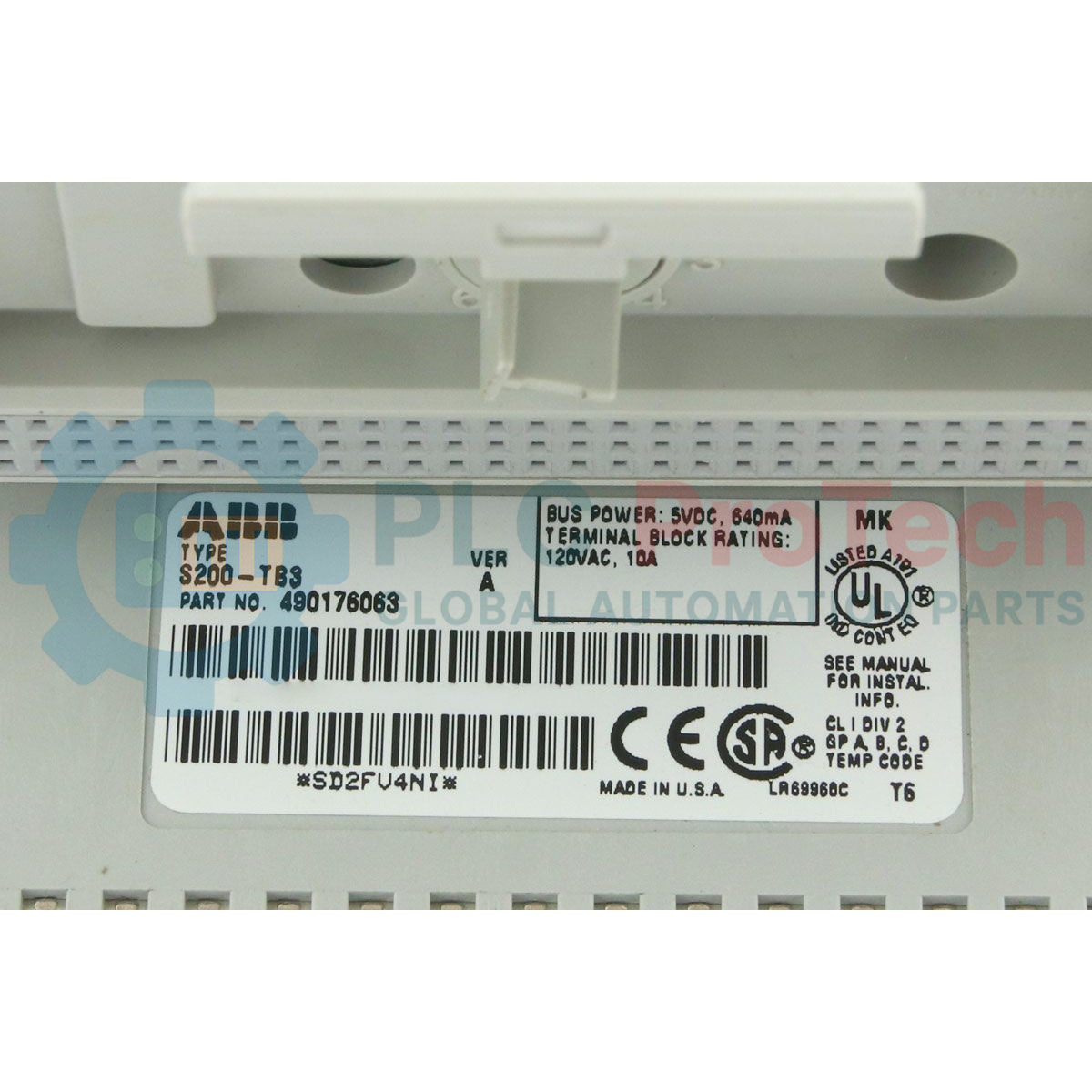

Il S200-TB3 (490176063) è un'unità base per morsettiere a tre file ad alta densità, progettata per il sistema I/O ABB Serie 200. Questo componente essenziale dell'infrastruttura fornisce l'interfaccia fisica ed elettrica tra il cablaggio di campo e i moduli I/O, come l'ICSO 08 R1. Progettato specificamente per l'integrazione con i sistemi Advant Controller e SattLine, lo S200-TB3 (S200TB3) semplifica il cablaggio dell'armadio offrendo file dedicate per la distribuzione di segnali, terra e alimentazione. In ambienti industriali come quelli della lavorazione chimica e della produzione manifatturiera, questa base per morsettiere è essenziale per mantenere l'integrità del segnale e semplificare la manutenzione. Il suo robusto design con morsetti a vite garantisce collegamenti sicuri durante i cicli termici, riducendo efficacemente il rischio di guasti intermittenti e minimizzando i tempi di fermo del sistema durante la sostituzione a caldo o gli aggiornamenti dei moduli I/O.

Configurazione tecnica

L'architettura S200-TB3 è ottimizzata per una gestione efficiente dei cavi e della distribuzione dell'alimentazione nell'ecosistema Serie 200:

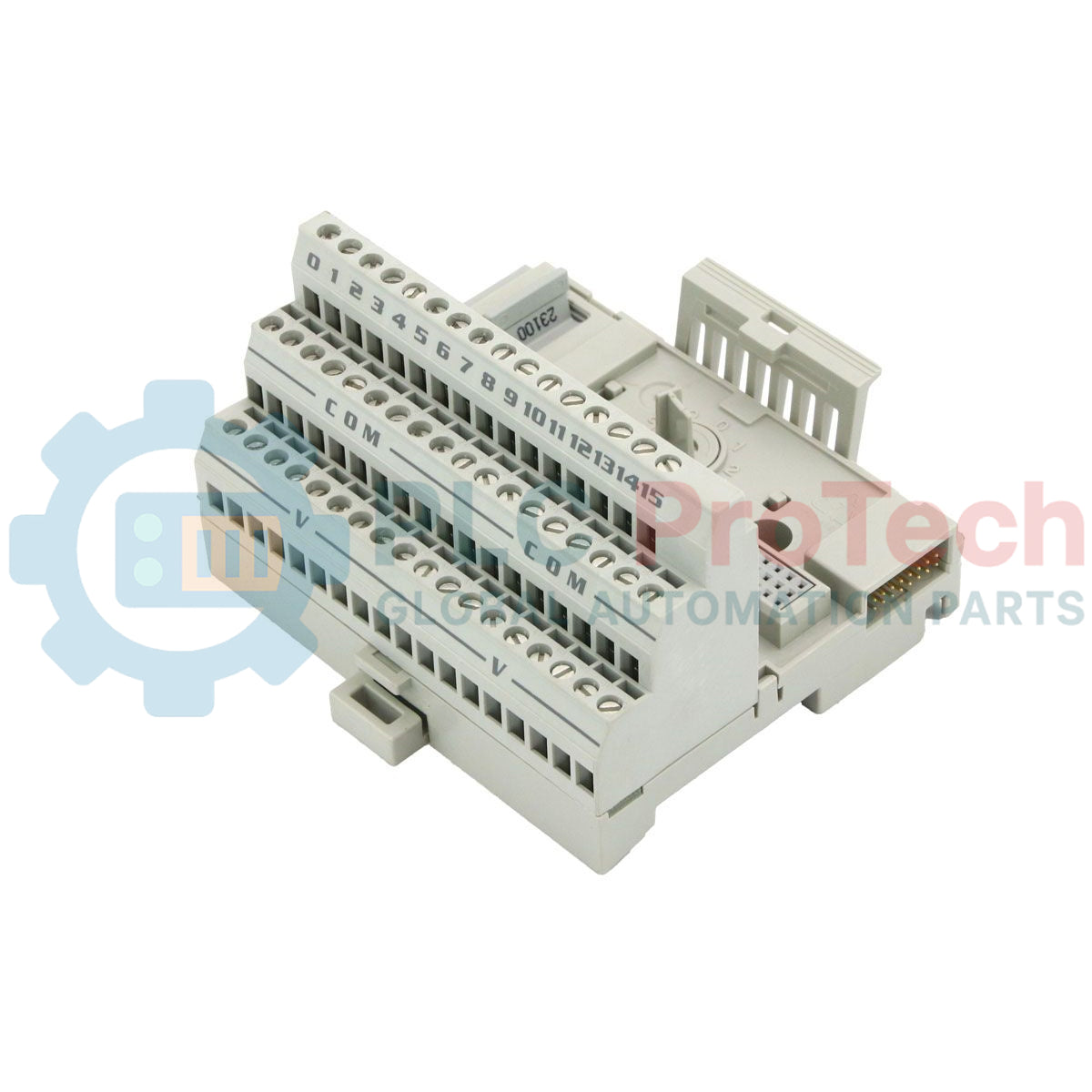

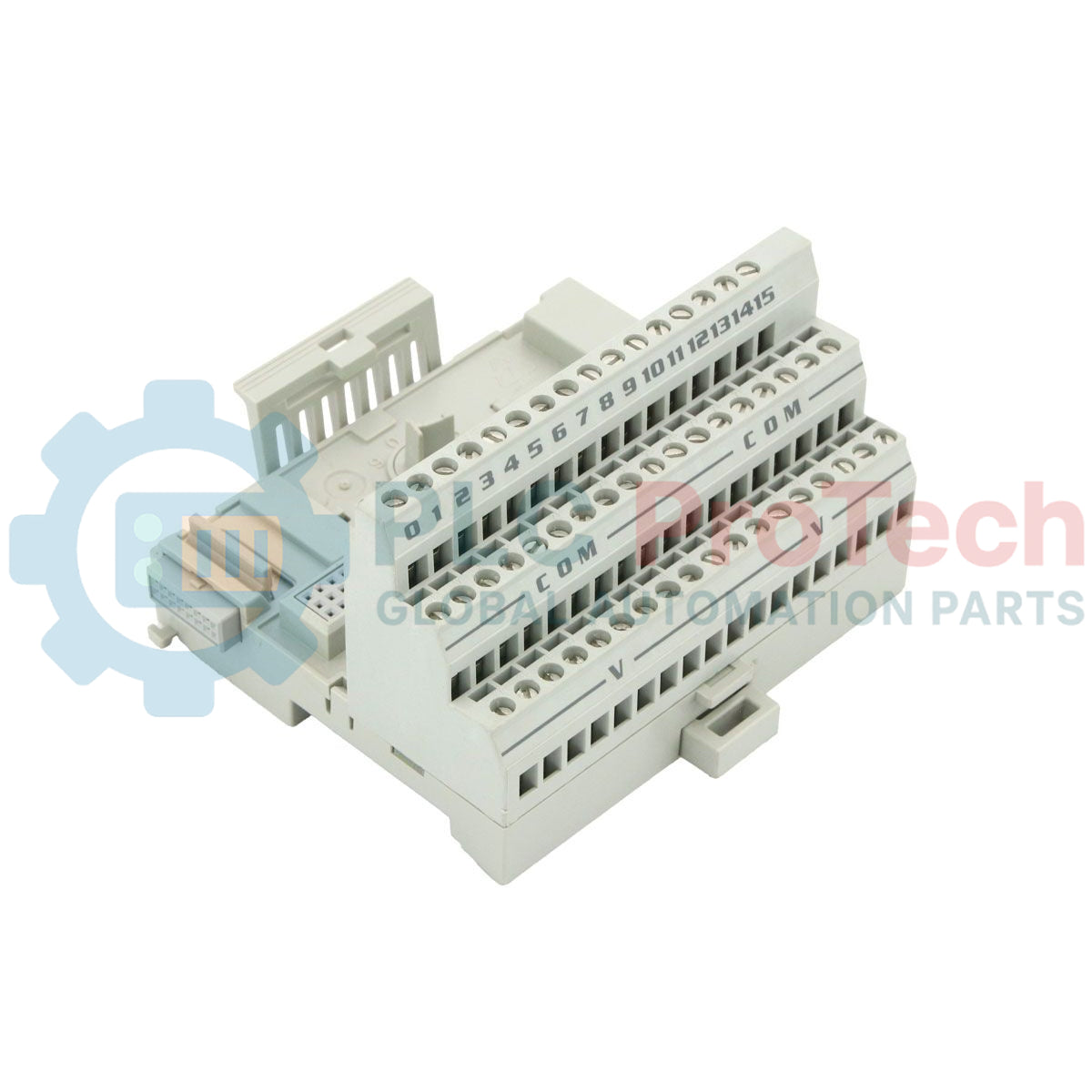

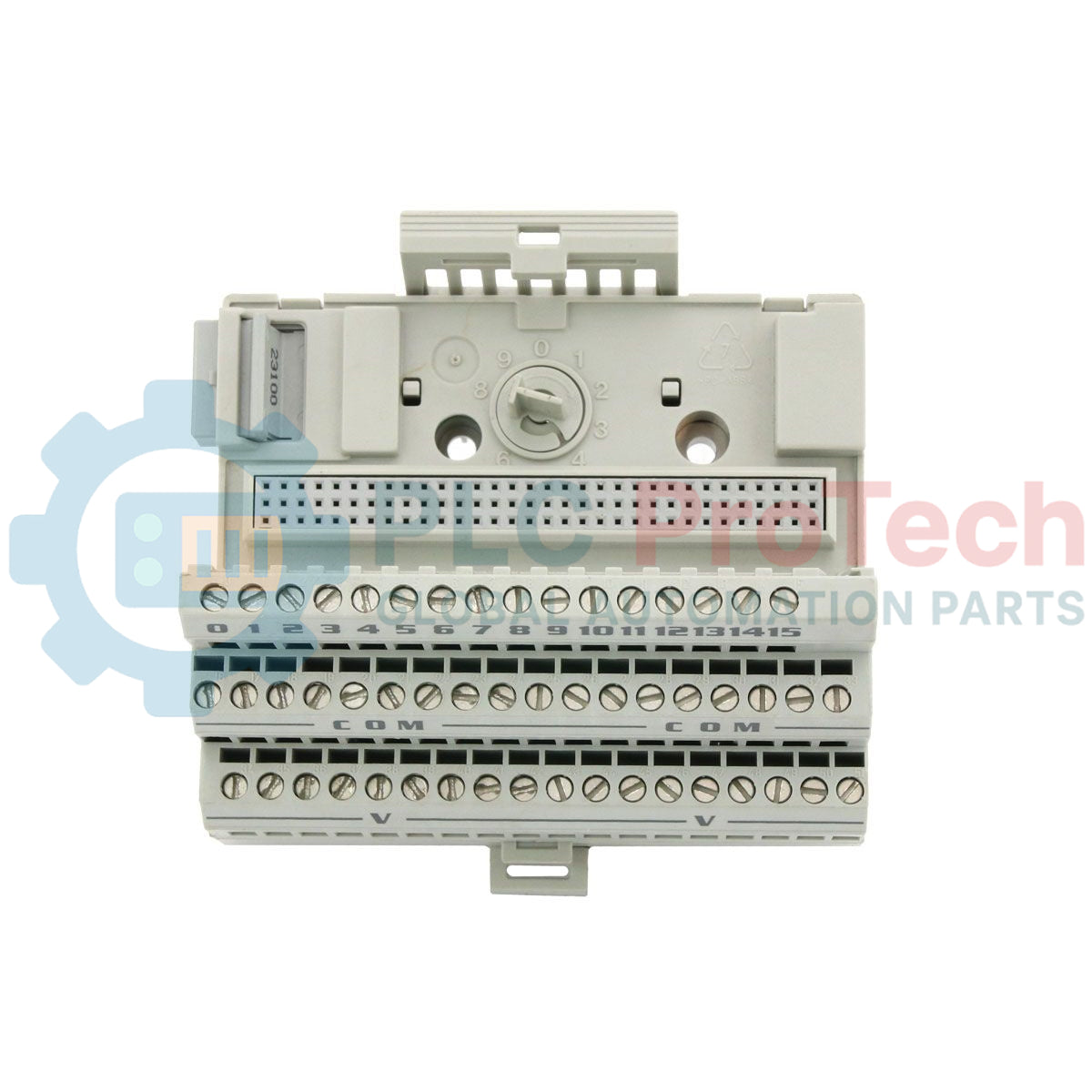

• Logica della morsettiera a tre file:

• Fila superiore: 16 morsetti a vite dedicati all'instradamento dei segnali I/O principali.

• Fila centrale: 18 morsetti collegati internamente a bus per i percorsi di ritorno a 0 V CC (comune).

• Fila inferiore: 18 morsetti generalmente utilizzati per la distribuzione di +24 V CC ai sensori e agli attuatori di campo.

• Interfaccia modulare: Dispone di un connettore specializzato per il backplane che consente di collegare direttamente alla base i moduli I/O Serie 200, facilitando le funzionalità di "sostituzione sotto tensione".

• Bus di alimentazione integrato: Il collegamento interno a bus delle file centrale e inferiore riduce significativamente la necessità di cavi ponticello esterni, contribuendo a un armadio di controllo più ordinato e affidabile.

• Montaggio su guida DIN: Montaggio standard a scatto per guide DIN da 35 mm, che garantisce un'installazione rapida e un'elevata stabilità meccanica.

Specifiche tecniche

Domande frequenti tecniche

È possibile combinare diversi moduli I/O Serie 200 sulla stessa base S200-TB3?

Sebbene la S200-TB3 sia fisicamente compatibile con la maggior parte dei moduli Serie 200, è necessario assicurarsi che il cablaggio delle tre file corrisponda alla piedinatura specifica del modulo installato (ad esempio, analogico o digitale) per evitare danni all'hardware.

Qual è la sezione massima dei cavi supportata dai morsetti a vite?

I morsetti della S200-TB3 generalmente supportano cavi con sezioni da 0.5 a 2.5 mm quadrati (da 20 a 14 AWG). Si consiglia di utilizzare capicorda a bussola isolati per tutti i collegamenti con cavi intrecciati, così da garantire un'affidabilità a lungo termine.

La fila centrale (0 V) ha un limite di corrente?

Sì. Sebbene i morsetti siano collegati tra loro tramite bus, la corrente totale attraverso il bus interno non deve superare la capacità nominale del sistema (generalmente 10 A complessivi per la base). Calcolare sempre il carico totale dei sensori/attuatori collegati durante la fase di progettazione.

Guida all'ingegneria e all'installazione

Standard di cablaggio e coppia di serraggio

Quando si collegano i cavi di campo alla S200-TB3, assicurarsi di impostare una coppia di serraggio compresa tra 0.5 e 0.6 N-m (da 4.4 a 5.3 in-lb). Un serraggio insufficiente può causare un surriscaldamento resistivo e la perdita del segnale, mentre un serraggio eccessivo può danneggiare la gabbia del morsetto o la pista interna del PCB. Per le file di distribuzione a 0 V e +24 V, assicurarsi che l'alimentazione sia collegata ad almeno due morsetti se il carico totale supera 5 A, in modo da distribuire lo stress termico.

Allineamento e inserimento del modulo

Quando si inserisce un modulo I/O nella S200-TB3, allineare con attenzione le guide laterali prima di premere il modulo sul connettore della base per morsettiere. Si dovrebbe sentire un "clic" distinto quando il meccanismo di bloccaggio si innesta. Si consiglia un'ispezione visiva dei pin del connettore prima dell'installazione, per assicurarsi che nessun pin sia stato piegato durante i precedenti cicli di manutenzione.

Messa a terra e riduzione del rumore

Per i segnali analogici o digitali ad alta velocità, mantenere separati i cavi dei segnali nella fila superiore dai cavi CA ad alta potenza presenti nella stessa canalina. Sebbene la fila centrale fornisca la connessione comune a 0 V, assicurarsi che l'alimentazione a 24 V CC sia correttamente riferita alla terra del sistema in un unico punto, per evitare loop di massa che potrebbero interferire con le misurazioni sensibili degli I/O Serie 200.
