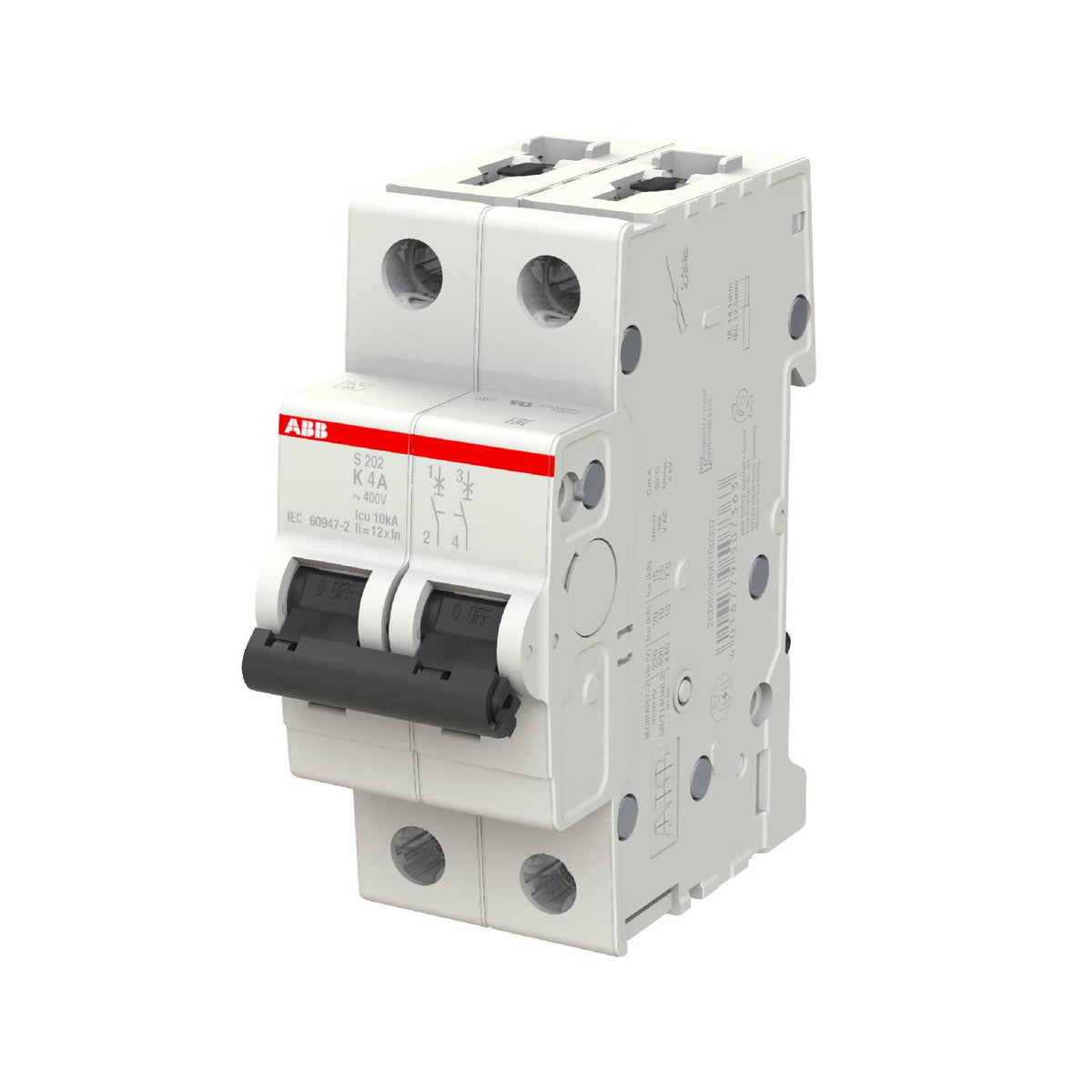

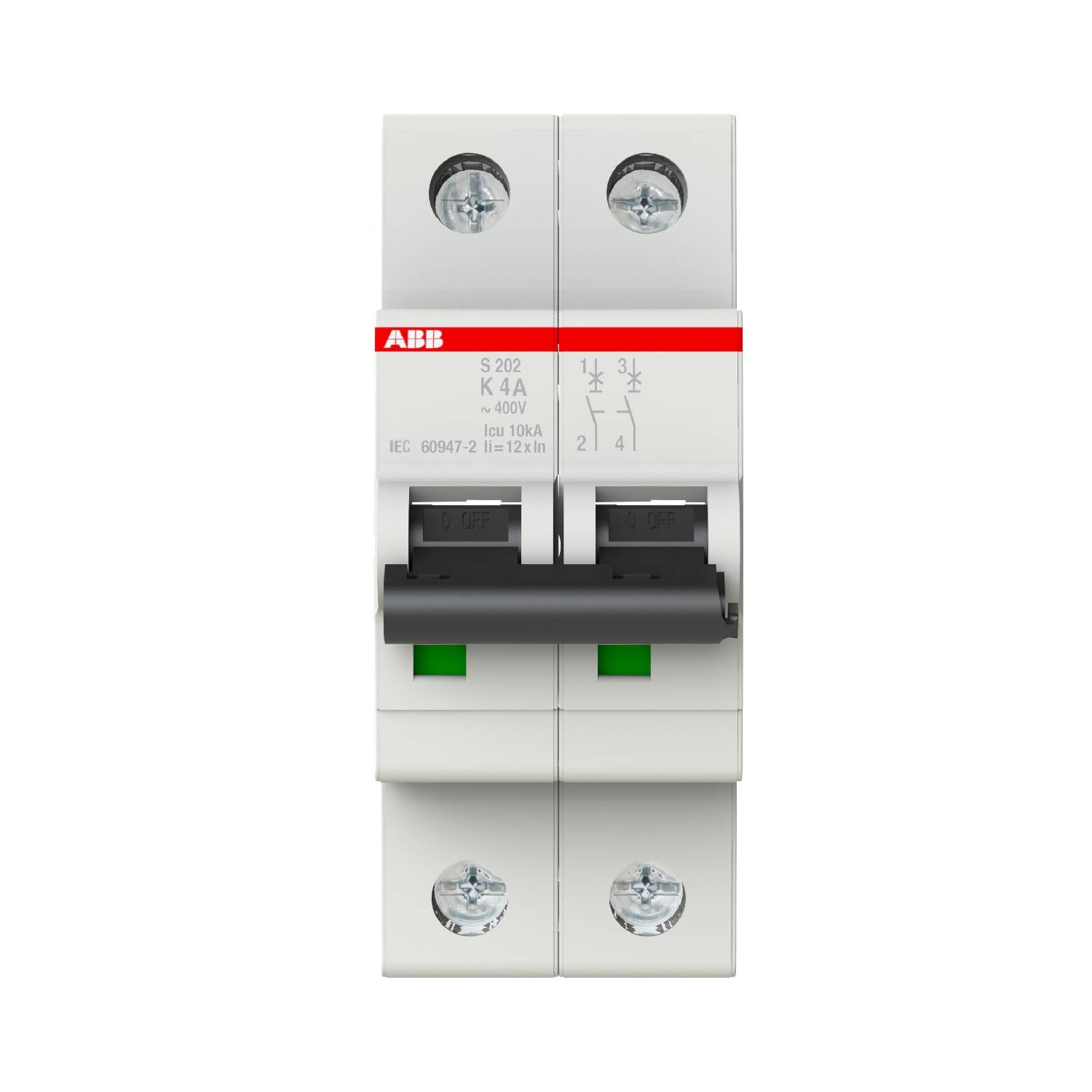

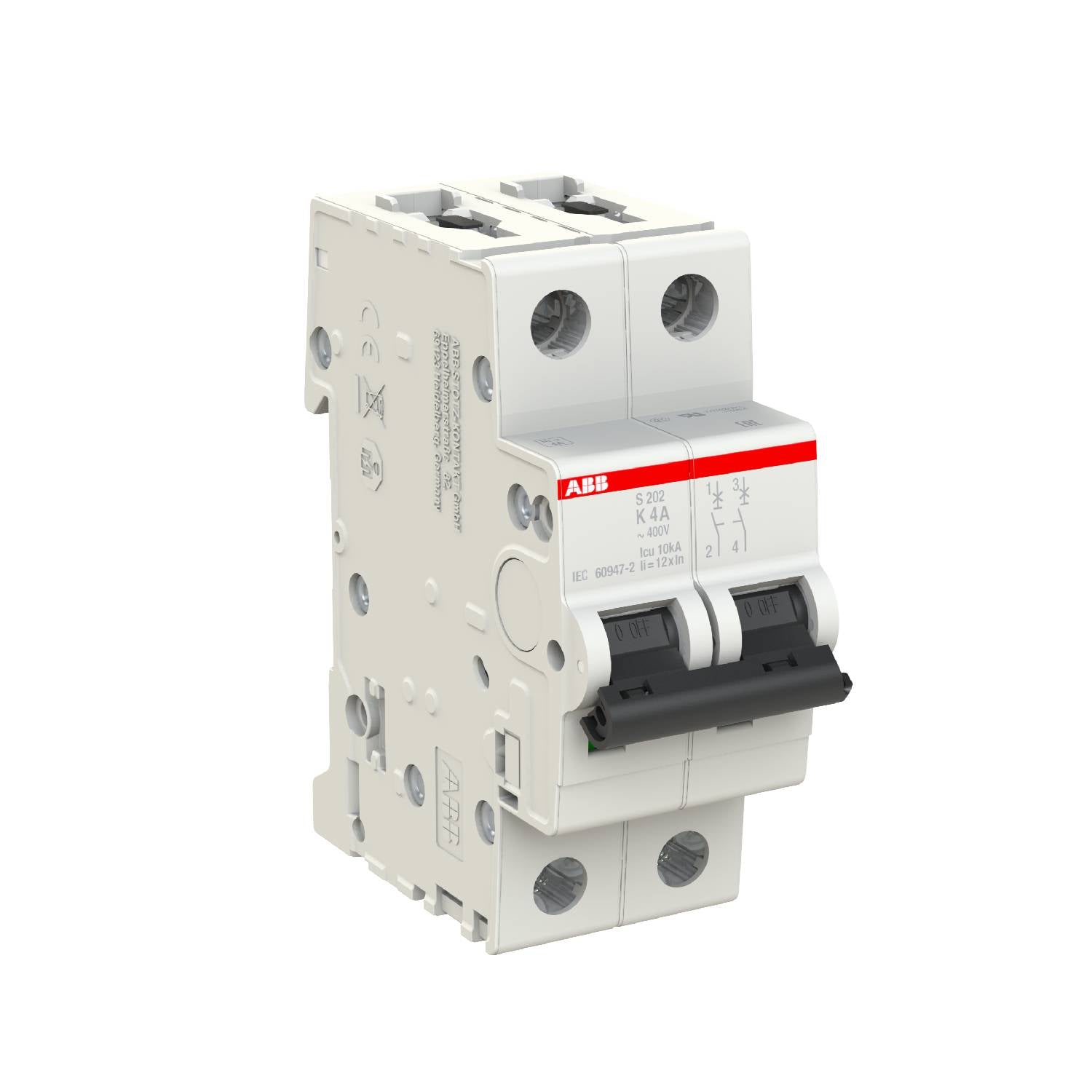

ABB S202-K4 2CDS252001R0337 Interruttore automatico miniaturizzato S200

SKU S202-K4 2CDS252001R0337

Disponibile

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: S202-K4 2CDS252001R0337
Country of origin:Germany
Product Type: Interruttore automatico miniaturizzato
Payment: T/T, Western Union
Weight: 224g
Dimensions: 69 mm x 88 mm x 35 mm (A x L x P)
Shipping port: Xiamen
Warranty: 12 months

Descrizione

L'assemblaggio elettrico S202-K4 con ID prodotto 2CDS252001R0337 è un interruttore magnetotermico modulare bipolare limitatore di corrente, progettato per la gestione delle sovracorrenti e dei guasti da cortocircuito nelle reti di distribuzione dell'energia. Questo dispositivo integra due meccanismi di attivazione alternativi: un meccanismo di sgancio termico ritardato per la protezione mirata dai sovraccarichi e un meccanismo di sgancio magnetico elettromeccanico per la rapida mitigazione dei cortocircuiti. Integrato nella gamma di prodotti S200, presenta una curva caratteristica K ottimizzata per proteggere i circuiti gestendo al contempo le correnti di spunto induttive senza interventi intempestivi. È adatto all'impiego in applicazioni residenziali, commerciali e in diverse infrastrutture industriali.

Caratteristiche

Integra un gruppo meccanico bipolare per la protezione elettrica isolata di più linee.
Configurato con una curva caratteristica di intervento di tipo K per gestire correnti di spunto elevate mirate di motori e carichi induttivi.
Offre una doppia funzione termomagnetica per la protezione da sovraccarichi prolungati e cortocircuiti.
Utilizza un design limitatore di corrente per limitare l'energia del guasto elettrico che attraversa il circuito a valle.
Presenta una configurazione dei morsetti a cilindro sollevabile bidirezionale fail-safe per connessioni di cablaggio verificate.
Dotato di un attuatore a levetta con un'indicazione chiara della posizione dei contatti: ON rosso/OFF verde.

Applicazioni

Protezione delle reti di derivazione dei motori industriali induttivi e dei carichi dei macchinari.
Assemblaggi di quadri elettrici commerciali a bassa tensione e configurazioni per la distribuzione dell'energia.
Sottocircuiti di derivazione residenziali che richiedono una protezione specializzata dalle sovracorrenti ad alta corrente di spunto.

Informazioni per l'ordine

Parametro	Valore
Tipo di prodotto esteso	S202-K4
ID prodotto	2CDS252001R0337
EAN	4016779507363
Unità di imballaggio livello 1	cartone da 5 pezzi

Specifiche tecniche

Parametro	Specifiche
Produttore	ABB
ID prodotto	2CDS252001R0337
Tipo di prodotto esteso	S202-K4
Descrizione del catalogo	Interruttore automatico magnetotermico-S200-2P-4A-K-(AC) 6 KA
Numero di poli protetti	2
Numero di poli	2P
Caratteristica di intervento	K
Corrente nominale (In)	4 A
Tipo di tensione di ingresso	AC/DC
Tensione nominale di esercizio	secondo IEC 60947-2 440 V AC
Frequenza nominale (f)	50 / 60 Hz
Potere di interruzione nominale in cortocircuito	(AC) 6 kA, (DC) 6 kA
Potere di interruzione estremo nominale in cortocircuito (Icu)	(230 V AC) 20 kA, (400 V AC) 10 kA, (440 V AC) 10 kA
Potere di interruzione di servizio nominale in cortocircuito (Ics)	(230 V AC) 15 kA, (400 V AC) 7.5 kA, (440 V AC) 7.5 kA
Tensione nominale di isolamento (Ui)	secondo IEC/EN 60664-1 440 V
Tensione nominale di tenuta all'impulso (Uimp)	4 kV
Potenza dissipata	3.4 W (in condizioni operative nominali per polo 1.7 W)
Classe di limitazione dell'energia	3
Durata elettrica	20000 cicli AC
Durata meccanica	20000 cicli
Materiale dell'involucro	Gruppo di isolamento II, RAL 7035
Grado di protezione	IP20, IP40 (involucro con coperchio IP40)
Grado di inquinamento	3
Temperatura ambiente	Funzionamento -25 ... +55 degC, stoccaggio -40 ... +70 degC
Larghezza in numero di moduli	2
Larghezza netta del prodotto	35 mm
Altezza netta del prodotto	88 mm
Profondità / lunghezza netta del prodotto	69 mm
Peso netto del prodotto	0.224 kg

Linee guida per l'installazione

Installazione su guida DIN: Montare direttamente su guide di montaggio TH35-15 (35 x 15 mm) o TH35-7.5 (35 x 7.5 mm) conformi alla norma IEC 60715.
Posizione di montaggio: Consente qualsiasi orientamento fisico durante l'installazione nel quadro.
Cablaggio dei morsetti: Spellare i cavi per una lunghezza di 12,5 mm e serrare utilizzando un cacciavite Pozidriv 2 con una coppia target di 2.8 N-m.
Collegamento dell'alimentazione: La configurazione dell'interfaccia per il collegamento dell'alimentazione è completamente flessibile.

Conformità e certificazioni

Dichiarazione di conformità - CE: 2CDK403001D0607
Dichiarazione di conformità - UKCA: 9AKK108467A5053
Enti di certificazione: EN, IEC, UL
Norme: IEC/EN 60898-1, IEC/EN 60947-2, UL 1077

FAQ

Qual è la funzione dei due meccanismi di sgancio nel dispositivo?

Il dispositivo è dotato di un meccanismo di sgancio termico ritardato per gestire i parametri di sovraccarico e di un meccanismo magnetico elettromeccanico per la protezione dai cortocircuiti.

Qual è la specifica coppia di serraggio richiesta per l'installazione dei terminali?

I collegamenti dei terminali devono essere fissati utilizzando una coppia di serraggio di 2.8 N-m.

Il dispositivo supporta un ingresso dell'alimentazione arbitrario?

Sì, l'orientamento del collegamento dell'alimentazione sul dispositivo è completamente arbitrario.
