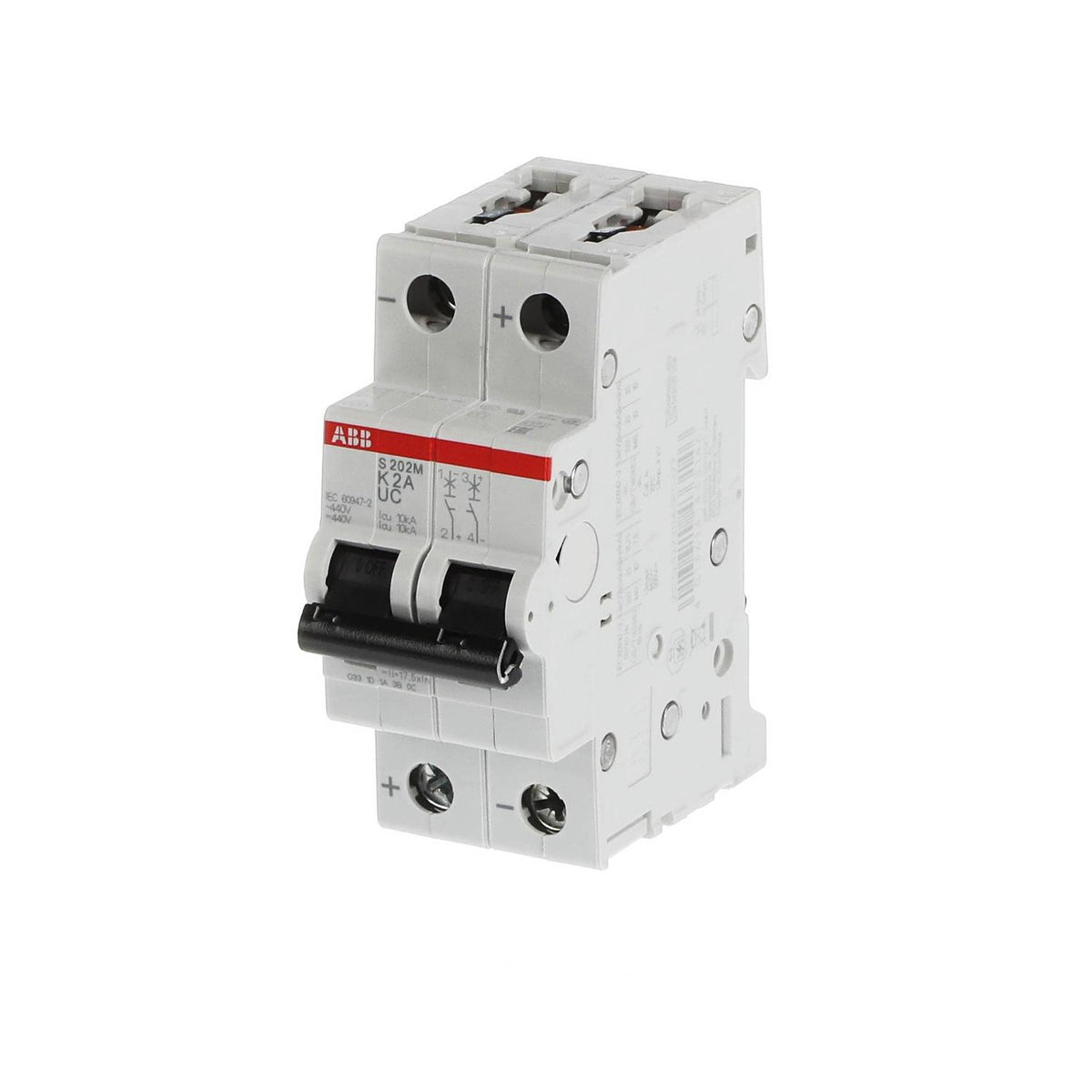

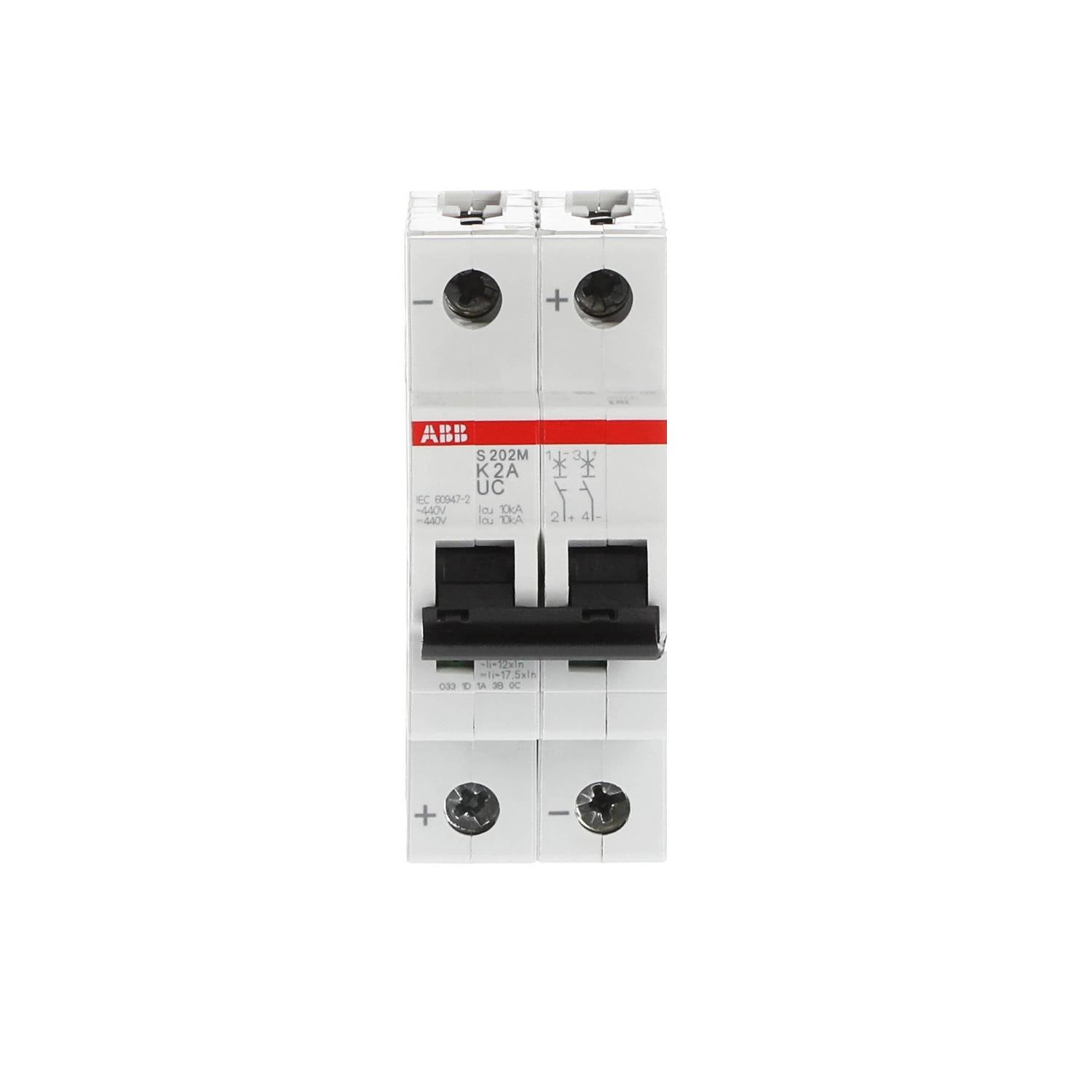

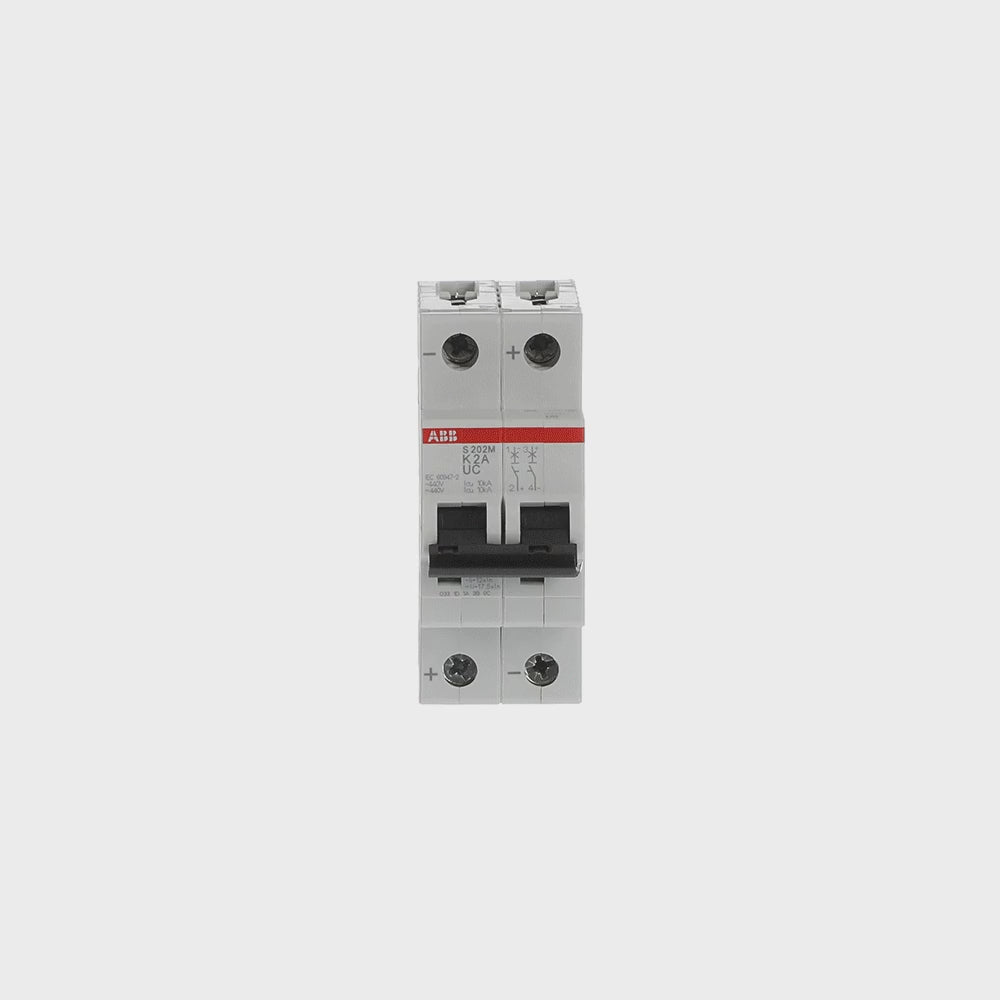

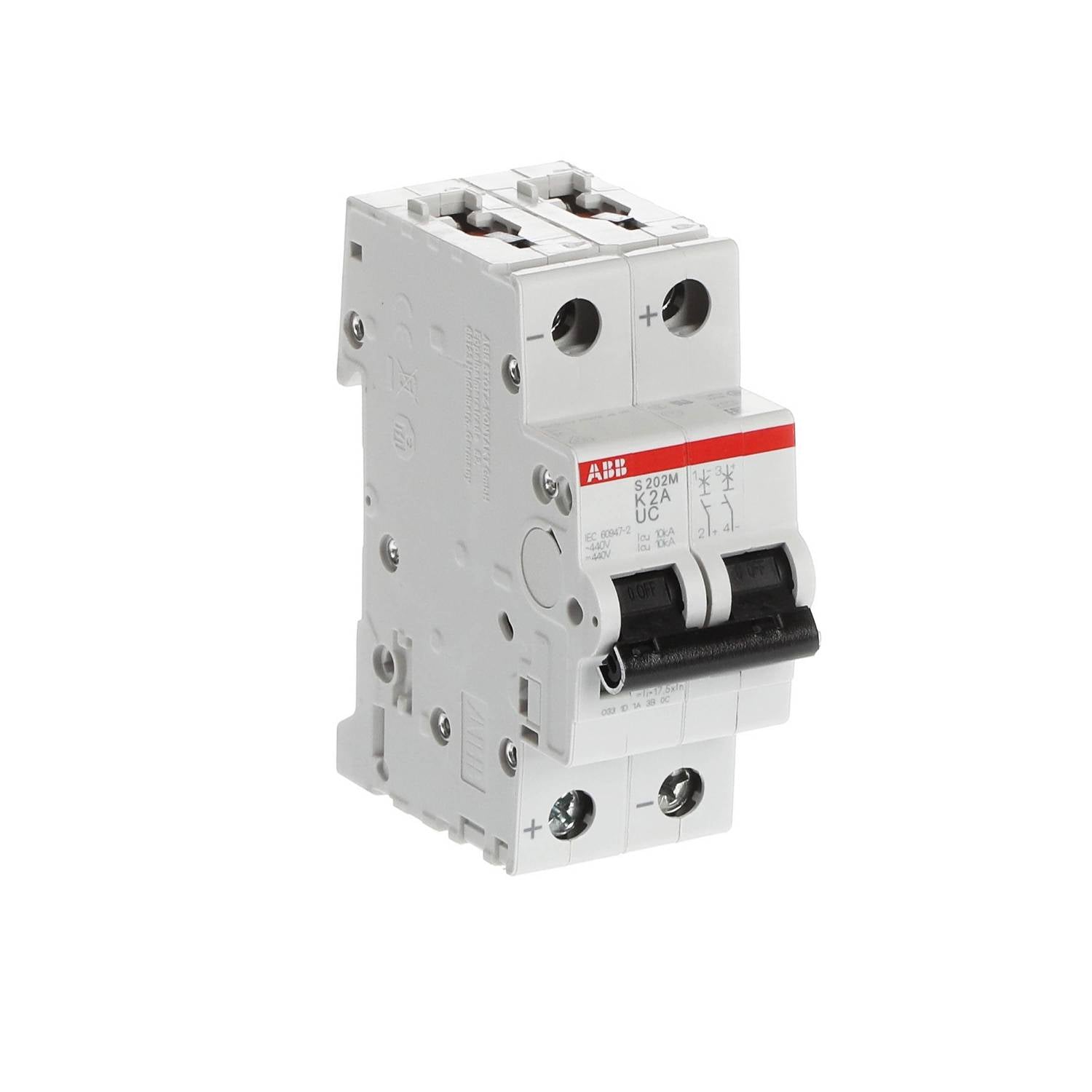

ABB S202M-K2UC 2CDS272061R0277 Interruttore automatico miniaturizzato S200MUC

Descrizione

La configurazione per corrente universale S202M-K2UC con ID prodotto 2CDS272061R0277 è un interruttore automatico miniaturizzato a 2 poli, progettato per fornire una protezione flessibile dalle sovracorrenti e la mitigazione dei guasti da cortocircuito nelle reti industriali sia in corrente alternata (CA) sia in corrente continua ad alta tensione (CC). Come componente modulare della serie S200MUC System pro M compact, questo dispositivo integra un meccanismo di intervento termico ritardato per la protezione dai sovraccarichi e un meccanismo di intervento magnetico elettromeccanico ottimizzato per la protezione istantanea dai cortocircuiti. Funziona in un ampio intervallo di prestazioni, con un potere di interruzione certificato fino a 10 kA a 440 V CA/CC, risultando altamente compatibile con quadri specializzati per infrastrutture elettriche, sistemi di distribuzione sul campo e assemblaggi di backup per l'automazione industriale globale.

Caratteristiche

• Dotato di una struttura hardware a 2 poli che garantisce una protezione affidabile dalle sovracorrenti su più linee e l'isolamento dei circuiti.
• Utilizza una configurazione flessibile per corrente universale, certificata per l'impiego in topologie di cablaggio sia CA che CC.
• Progettato con una curva di intervento caratteristica K, ottimizzata per attenuare specifici picchi di corrente induttiva e profili di guasto.
• Utilizza una configurazione di morsetti a cilindro con sollevamento bidirezionale fail-safe, che garantisce un serraggio dei cavi sicuro e resistente alle vibrazioni.

Applicazioni

• Sistemi di distribuzione in corrente continua ad alta tensione, infrastrutture di trasporto e assemblaggi di quadri di derivazione fotovoltaici.
• Sistemi di automazione industriale multiassiale, quadri di controllo per motori pesanti e circuiti di controllo di macchinari sul campo.
• Reti complesse a bassa tensione che richiedono elevate soglie di interruzione del cortocircuito e flessibilità dei componenti conformi a più standard.

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l'installazione

• Installazione su guida DIN: Fissare saldamente il dispositivo su una guida simmetrica standard, come le guide di montaggio TH35-15 o TH35-7.5, in conformità alla configurazione prevista dalla norma IEC 60715.
• Versatilità di orientamento: Progettato per essere montato meccanicamente in qualsiasi posizione strutturale funzionale all'interno dell'armadio di controllo dell'automazione.
• Rispetto della polarità: Assicurarsi di ispezionare ed eseguire con attenzione i collegamenti dei cavi dei morsetti in relazione alle designazioni di polarità contrassegnate per il funzionamento in corrente continua.
• Specifiche di coppia: Utilizzare un cacciavite Pozidriv 2 standard per verificare che tutte le viti dei morsetti con sollevamento cilindrico siano fissate saldamente al valore consigliato di 2.8 N-m (25 in-lb per configurazioni UL/CSA).

Conformità e certificazioni

• Dichiarazione di conformità - CE: 2CDK400583D2704
• Enti di certificazione: CSA, EN, IEC, UL
• Norme: IEC/EN 60947-2, UL 1077, CSA 22.2 N. 235
