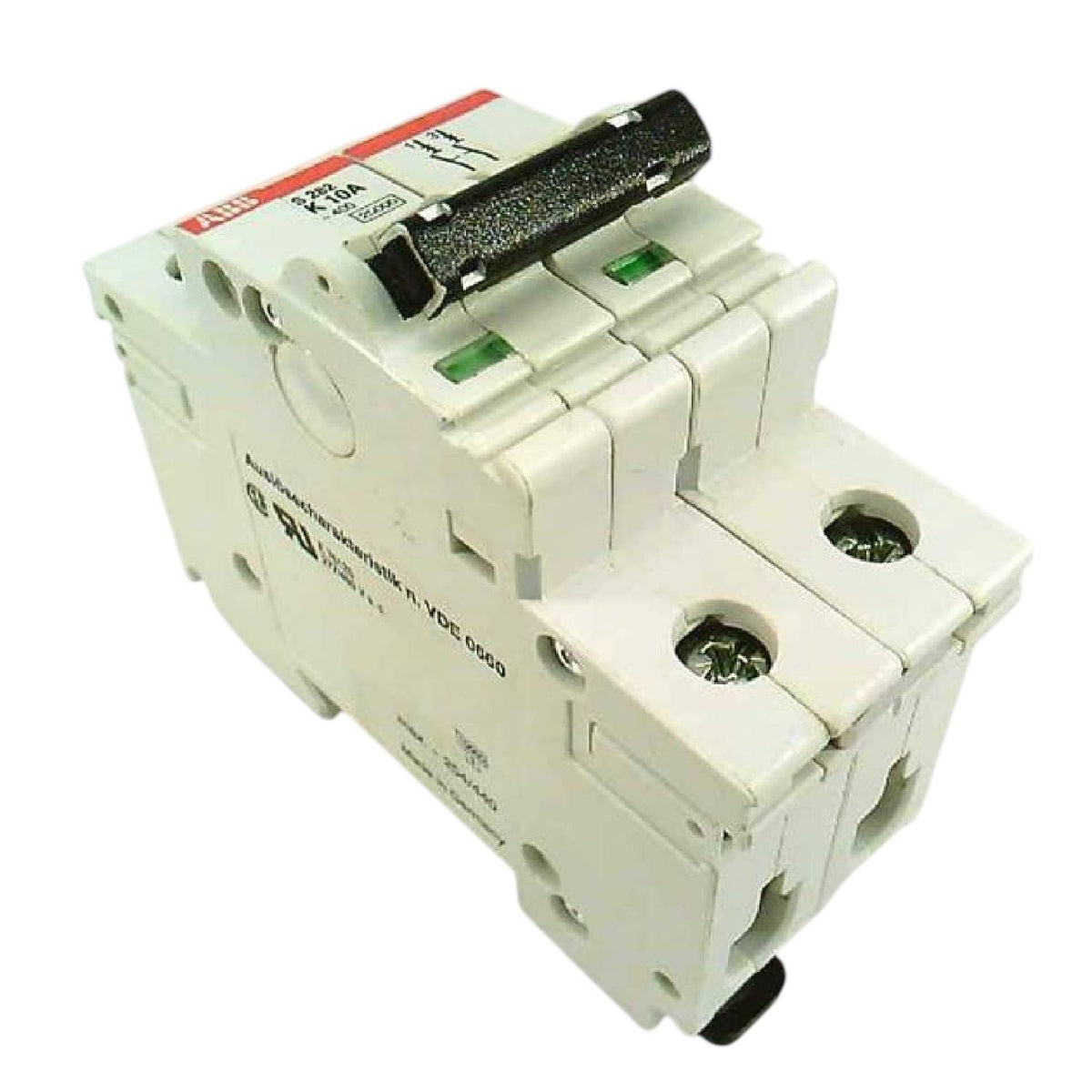

ABB S282UC-K10 GHS2820164R0427 Interruttore automatico miniaturizzato S280UC

SKU S282UC-K10 GHS2820164R0427

Disponibile

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: S282UC-K10 GHS2820164R0427
Country of origin:Sweden
Product Type: Interruttori automatici miniaturizzati
Payment: T/T, Western Union
Weight: 260g
Dimensions: 90 mm x 35 mm x 69 mm (A x L x P)
Shipping port: Xiamen
Warranty: 12 months

Descrizione

L'interruttore automatico modulare ABB S282UC-K10 con ID prodotto GHS2820164R0427 è un dispositivo universale di protezione dalla corrente a 2 poli, progettato per fornire una limitazione affidabile della corrente e protezione contro i guasti elettrici. In quanto parte della famiglia di prodotti S280UC, questo dispositivo presenta un'elevata tensione nominale in corrente continua, risultando un'ottima soluzione per configurazioni CC impegnative oltre che per i sistemi CA standard. L'unità integra due distinti meccanismi interni di intervento: un sistema di intervento termico ritardato, calibrato per la protezione dai sovraccarichi, e un gruppo magnetico elettromeccanico progettato per l'interruzione immediata dei cortocircuiti. Conforme agli standard internazionali, tra cui IEC/EN 60947-2, UL1077 e CSA 22.2 n. 235, questo interruttore automatico garantisce prestazioni sicure e stabili nei sistemi infrastrutturali specializzati.

Caratteristiche

Dotato di una configurazione a 2 poli progettata per l'isolamento e il controllo simultanei di più linee.
Utilizza una curva di intervento con caratteristica K, calibrata per la gestione di specifici motori e carichi induttivi.
Offre un'elevata capacità di esercizio in corrente continua integrata, ottimizzata per configurazioni speciali ad alta tensione.
Integra un indicatore della posizione dei contatti con un chiaro riscontro visivo meccanico ON/OFF.
Dotato di robusti morsetti a vite per il fissaggio dei cavi, per garantire un ancoraggio stabile e sicuro dei conduttori.

Applicazioni

Sistemi fotovoltaici e reti di raccolta per energie rinnovabili.
Impianti di distribuzione dell'alimentazione per telecomunicazioni.
Reti di trazione elettrica e infrastrutture di trasporto.
Circuiti di automazione industriale e quadri di distribuzione commerciali a bassa tensione.

Informazioni per l'ordine

Parametro	Valore
Tipo di prodotto esteso	S282UC-K10
ID prodotto	GHS2820164R0427
EAN	4012233637201

Specifiche tecniche

Parametro	Specifiche
Produttore	ABB
Numero di poli	2
Caratteristica di intervento	K
Corrente nominale (In)	10,00 A
Tensione nominale di esercizio	secondo IEC60898-1 440 V CC / 440 V CA / 484 V CC
Tensione nominale di isolamento (Ui)	secondo IEC/EN 60664-1 500 V
Tensione di esercizio	Massima (tolleranza inclusa) 440 V CA / 484 V CC, minima 12 V CA / 12 V CC
Frequenza nominale (f)	50 Hz / 60 Hz
Potere di interruzione nominale in cortocircuito (Icn)	6,0 kA
Potere di interruzione ultimo nominale in cortocircuito (Icu)	6 kA
Potere di interruzione di servizio nominale in cortocircuito (Ics)	6 kA
Categoria di sovratensione	II
Grado di inquinamento	2
Tensione nominale di tenuta all'impulso (Uimp)	4 kV (6.2 kV al livello del mare, 5.0 kV a 2000 m)
Tensione di prova dielettrica	50/60 Hz, 1 min: 2 kV
Materiale dell'involucro	Gruppo di isolamento I, RAL 7035
Tipo di attuatore	Gruppo di isolamento II, nero, piombabile
Marcatura dell'attuatore	1/0
Indicazione della posizione dei contatti	ON/OFF
Durata elettrica	10000 cicli CA
Durata meccanica	20000 cicli
Tipo di terminale	Terminali a vite
Tipo di terminale a vite	Morsetto per cavo
Capacità di collegamento	Sbarra collettrice 16 mm² / Flessibile con capocorda 0.75 ... 16 mm² / Flessibile 0.75 ... 16 mm² / Rigido 0.75 ... 25 mm² / A trefoli 0.75 ... 25 mm²
Coppia di serraggio	2.5 N-m
Cacciavite consigliato	Pozidriv 2
Temperatura dell'aria ambiente	Funzionamento -25 ... +55 gradi Celsius / Stoccaggio -40 ... +70 gradi Celsius
Condizioni ambientali	28 cicli con 55 gradi Celsius al 90-96% e 25 gradi Celsius al 95-100%
Resistenza agli urti	secondo IEC 60068-2-27: 30g / 3 urti / 11 ms
Resistenza alle vibrazioni	secondo IEC 60068-2-6: 5g, 20 cicli a 5 ... 150 ... 5 Hz con carico 0.8 In
Grado di protezione	IP20 (IP40 all'interno dell'involucro con coperchio)
Tensione massima di esercizio UL/CSA	500 V CC / 480 V CA
Capacità di collegamento UL/CSA	Conduttore 18 ... 4 AWG
Coppia di serraggio UL/CSA	Circuito principale 17.5 in lb
Potere di interruzione secondo UL1077	4.5 kA
Larghezza netta del prodotto	35.0 mm
Profondità netta del prodotto	69.0 mm
Altezza netta del prodotto	90.0 mm
Peso netto del prodotto	0.260 kg

Linee guida per l'installazione

Installazione su guida DIN: Montare l'unità saldamente su profili simmetrici standard, inclusi TH35-7.5 (guida di montaggio da 35 x 7.5 mm) o TH35-15 (guida di montaggio da 35 x 15 mm), conformi alle linee guida IEC 60715.
Posizione di montaggio: L'involucro meccanico è progettato per consentire il montaggio dei terminali con qualsiasi angolazione valida.
Attenzione alla polarità: A causa dei requisiti di progettazione specifici per i circuiti a corrente universale, osservare attentamente gli indicatori di polarità della corrente continua durante il collegamento.
Fissaggio dei terminali: Serrare i conduttori elettrici nei collegamenti con morsetto per cavo integrato utilizzando un cacciavite Pozidriv 2, applicando una coppia certificata di 2.5 N-m (17.5 in lb per configurazioni UL/CSA).

Conformità e certificazioni

Dichiarazione di conformità - CE: 2CDK400002D0401
Informazioni RoHS: 2CDK400005K0201 / In conformità alla direttiva UE 2002/95/CE del 18 agosto 2005 e relativa modifica
Norme: IEC/EN 60947-2, UL 1077, CSA 22.2 n. 235

FAQ

Qual è l'intervallo di temperatura ambiente di esercizio certificato per il dispositivo?

L'intervallo di temperatura ambiente di esercizio certificato per il dispositivo va da -25 Celsius a +55 Celsius.

Qual è la coppia di serraggio specifica dei morsetti richiesta per i collegamenti elettrici standard?

I morsetti con pressacavo integrato richiedono una coppia di serraggio tecnica di 2.5 N-m per le applicazioni standard o di 17.5 in lb per le configurazioni UL/CSA.

Quali sono i principali meccanismi interni utilizzati per la protezione del circuito?

Il dispositivo si basa su un sistema di sgancio termico ritardato per la mitigazione dei sovraccarichi e su un gruppo magnetico elettromeccanico per l'isolamento immediato dai cortocircuiti.
