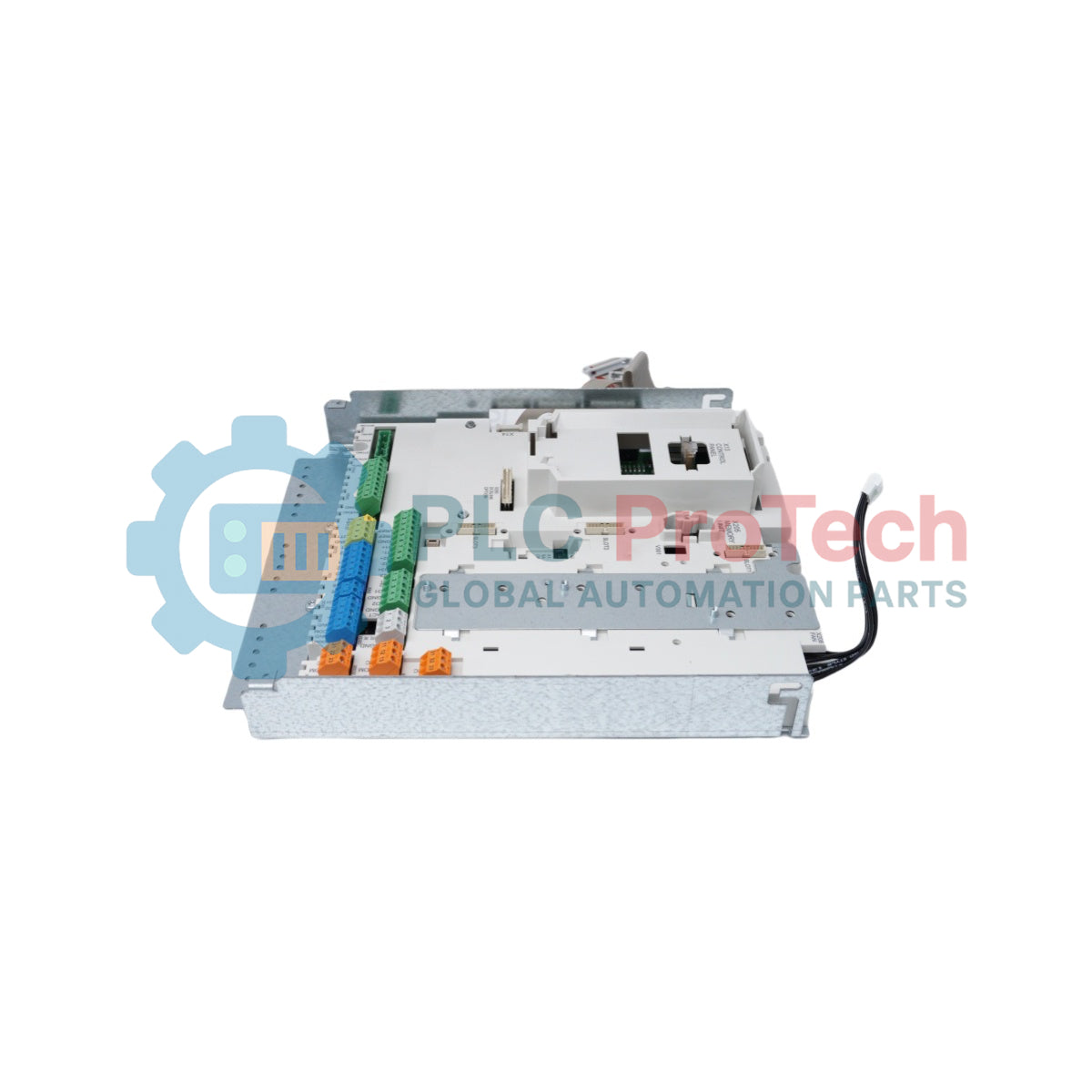

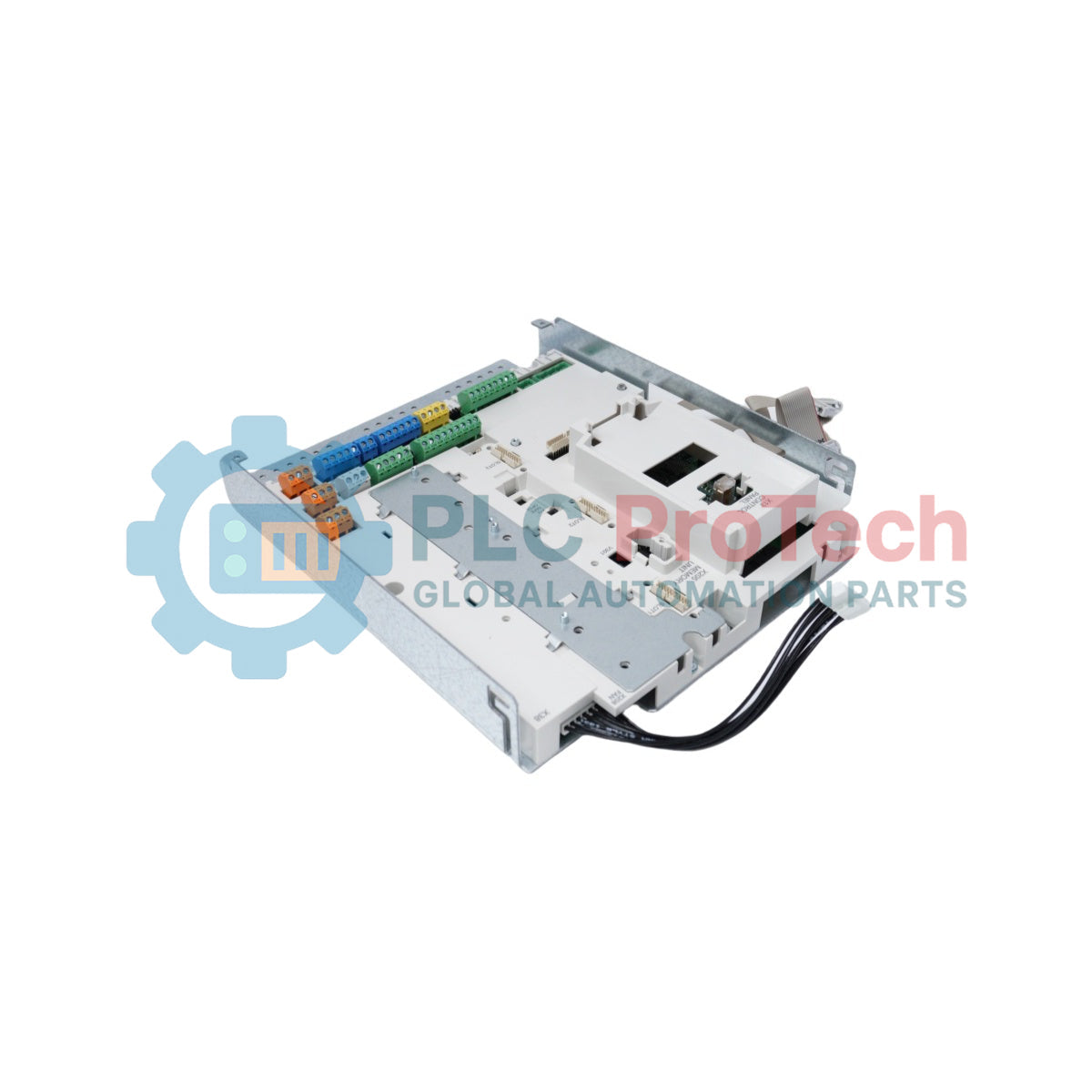

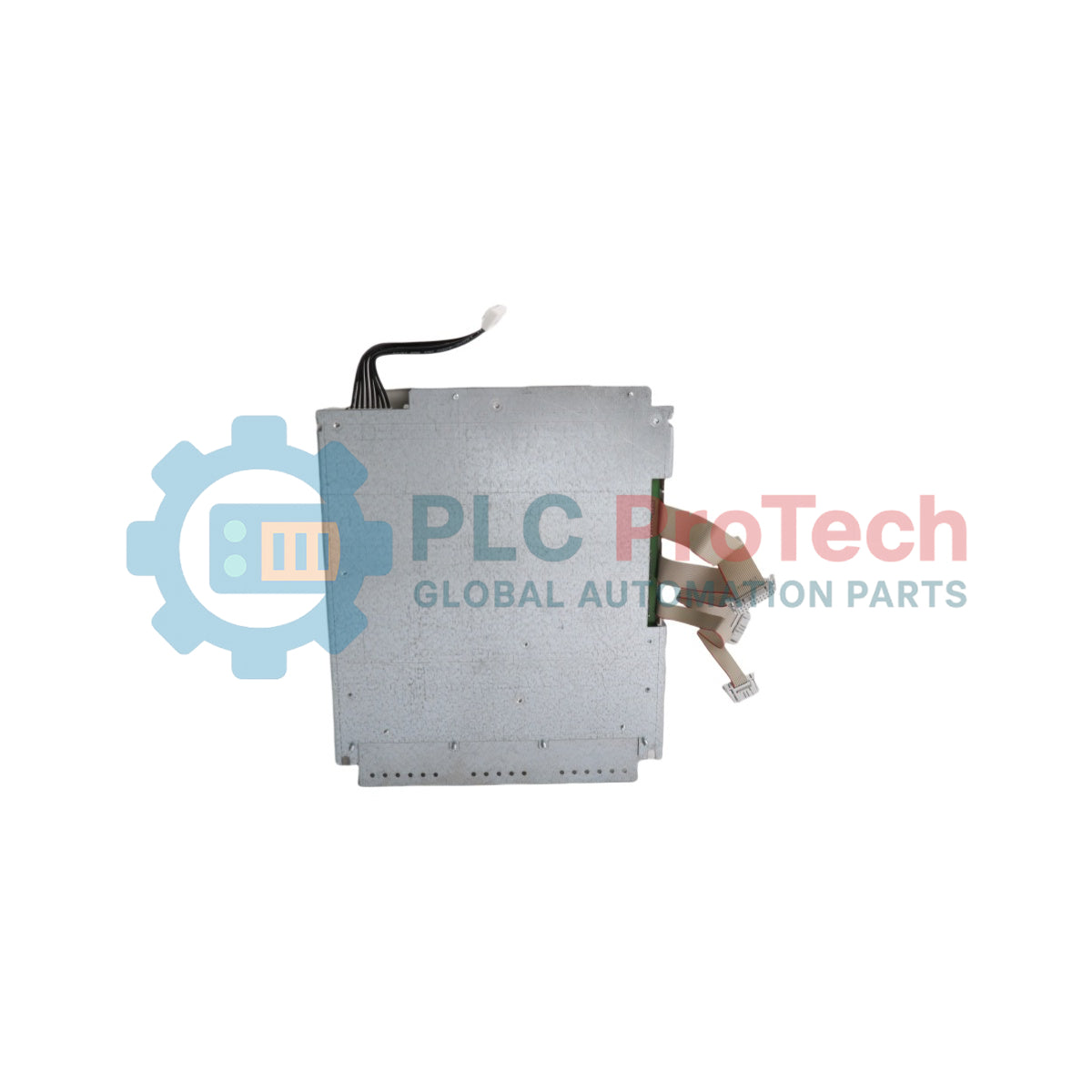

ABB SDCS-CON-H01 3ADT320000R1501 Scheda di controllo della potenza a tiristori DCT880

Descrizione

L'ABB SDCS-CON-H01 è un'unità centrale di elaborazione basata su microprocessore, progettata per i circuiti di controllo della serie di controller di potenza a tiristori DCT880. In qualità di principale scheda di controllo della potenza a tiristori, questo modulo hardware regola con precisione gli angoli di innesco e i circuiti di corrente in tutte le configurazioni fisiche del sistema, dalle dimensioni del telaio T1 a T6.

SDCS-CON-H01 offre un'architettura di controllo universale con un layout ottimizzato che integra interfacce I/O analogiche e digitali, percorsi di elaborazione e protezioni di sistema specializzate. Questo assieme modulare, identificato dal codice ricambio 3ADT320000R1501, viene montato saldamente all'interno di un cassetto elettronico interno orientabile per ottimizzare l'accesso durante la manutenzione, gestendo al contempo complessi calcoli elettrici strutturali nelle reti industriali multifase termiche e di potenza.

Caratteristiche

• Adattamento universale al telaio: fornisce piedinature comuni dei terminali del circuito di controllo per tutti i modelli con dimensioni del telaio da T1 a T6.
• Watchdog di sistema integrato: il watchdog hardware integrato monitora gli stati di esecuzione del firmware e del microcontrollore per garantire l'affidabilità operativa.
• Blocco dello stato di sicurezza: disabilita istantaneamente gli impulsi di innesco dei tiristori e congela le uscite digitali e analogiche programmabili in caso di intervento per guasto.
• Interfaccia ad alta densità: supporta più nodi di elaborazione analogici e digitali multicanale per un coordinamento diretto ad anello chiuso.

Applicazioni

• Sostituzione del processore computazionale principale nei sistemi di controller di potenza a tiristori ABB DCT880.
• Gestione di carichi industriali, inclusi grandi elementi riscaldanti elettrici, forni resistivi e controllo del lato primario dei trasformatori.

Specifiche tecniche

Approfondimenti sull'ingegneria empirica

Modelli alternativi e compatibilità

L'SDCS-CON-H01 fornisce una standardizzazione funzionale per i controllori di potenza DCT880, stabilendo la convergenza del pinout software e fisico rispetto alle varianti precedenti. Sebbene i morsetti del circuito di controllo siano identici per le taglie da T1 a T6, assicurarsi che la configurazione del firmware corrisponda ai parametri di corrente e alle classi di tensione della specifica taglia del telaio prima di trasferire le mappe operative del sistema.

Problemi applicativi e note ingegneristiche

Durante l'attivazione di un intervento del watchdog interno, la scheda avvia un blocco del sistema. Poiché tutte le uscite digitali rimangono bloccate nello stato precedente e l'ulteriore gestione I/O viene interrotta, gli interblocchi di linea a valle non devono affidarsi esclusivamente ai canali digitali della scheda per gli isolamenti di sicurezza. Implementare circuiti separati di arresto di emergenza esterni, cablati direttamente, che interrompano le bobine dei contattori di linea per impedire l'esecuzione involontaria durante i blocchi del sistema in fase di elaborazione.

Suggerimenti per la messa in servizio e il cablaggio

Quando si cablano le linee di controllo sui morsettiere a blocco, mantenere la coppia esattamente a 0,5 Nm (5 lbf-in) per i conduttori rigidi o flessibili. Un serraggio eccessivo può rompere le transizioni delle piste del circuito stampato sotto l'alloggiamento del connettore. Spelare accuratamente i conduttori di controllo, assicurarsi che le trecce di schermatura del segnale siano collegate direttamente ai morsetti di terra vicino al telaio di base e non instradare le linee di strumentazione a basso livello parallelamente alle sbarre dei tiristori ad alta corrente, per ridurre i disturbi.

Linee guida per l'installazione
