Manufacturer: ABB
Product No.: SDCS-PIN-H51 3ADT320700R1501
Country of origin:Switzerland
Product Type: Scheda di alimentazione
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 1150g
Dimensions: 290 mm x 215 mm x 60 mm
Shipping port: Xiamen
Warranty: 12 months

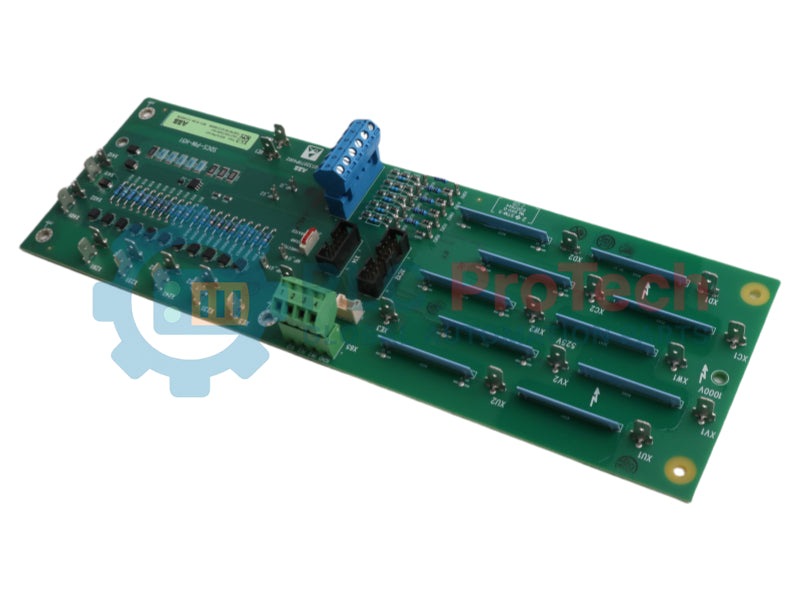

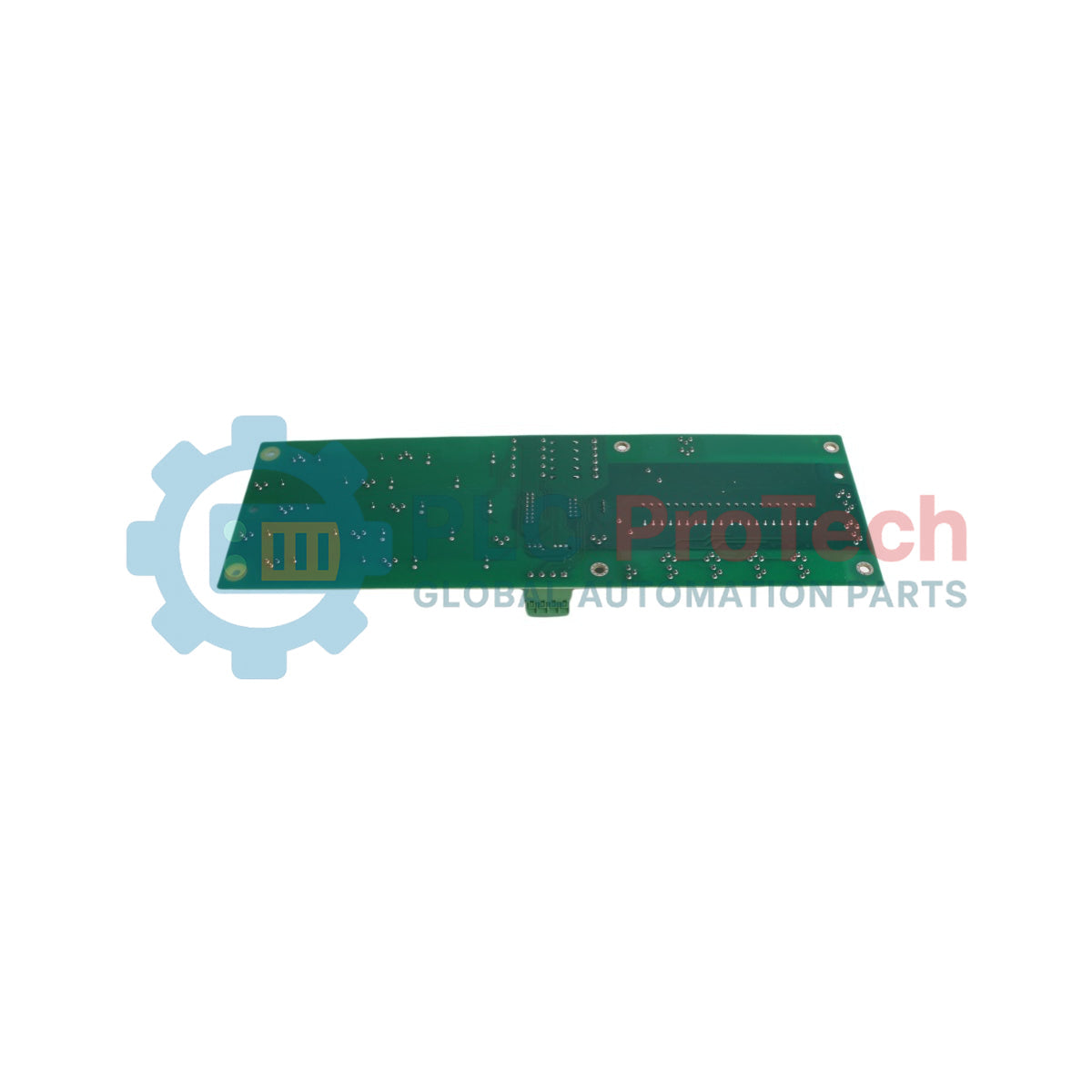

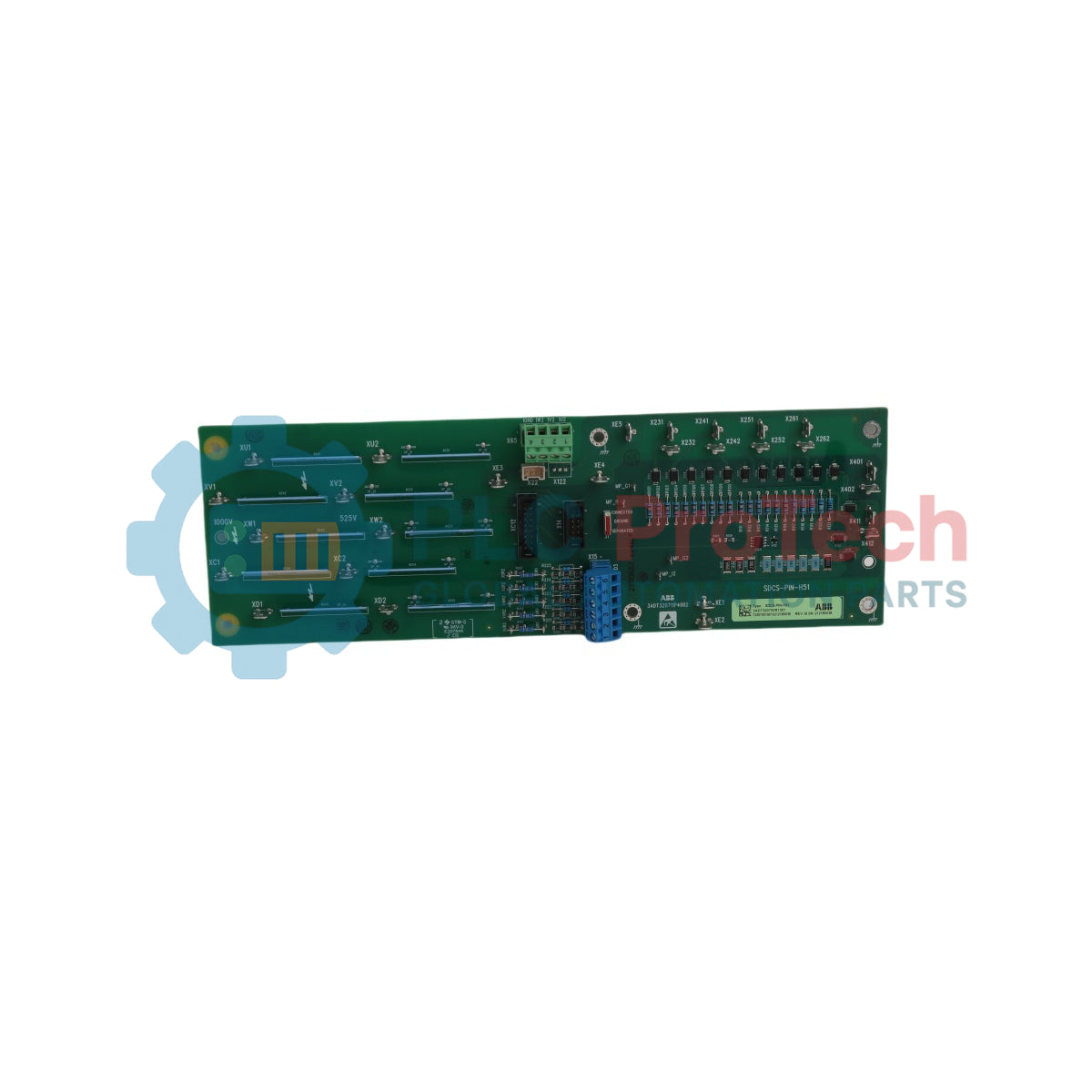

L'ABB SDCS-PIN-H51 è un modulo hardware ausiliario interno progettato per unità a tiristori ad alta potenza e controllori della potenza del sistema. Funzionando principalmente come scheda di interfaccia degli impulsi integrata, questa scheda stabilisce il collegamento fisico ed elettrico essenziale tra l'elettronica di elaborazione a bassa tensione e l'infrastruttura principale a tiristori.
Questa architettura della scheda tecnica regola le configurazioni essenziali di attivazione su una soglia standard di monitoraggio dell'ingresso CA di 380-480V, stabilizzando al contempo un intervallo continuo della tensione di carica da 12V a 600V CC. Operando con tolleranze di distribuzione della corrente da 10A a 100A, la scheda utilizza percorsi dedicati di isolamento del segnale per impedire che disturbi di commutazione, tacche di linea e fenomeni di distorsione della tensione interrompano la logica di esecuzione. Per garantire la massima resilienza operativa in ambienti industriali corrosivi e gravosi, questo modulo è realizzato con una finitura con rivestimento conformale applicata in fabbrica, che previene la formazione di percorsi conduttivi dovuti all'umidità atmosferica, la migrazione elettrochimica e i cortocircuiti causati dalla polvere fine.
| Parametro | Specifica |
|---|---|
| Produttore | ABB |
| Designazione del modello | SDCS-PIN-H51 |
| ID prodotto / numero d'ordine | 3ADT320700R1501 |
| Classificazione del dispositivo | Scheda di interfaccia degli impulsi / unità di alimentazione |
| Tensione nominale d'ingresso | 380–480 V CA |
| Intervallo della tensione di carica CC | Da 12 V a 600 V CC |
| Intervallo della corrente operativa | Da 10 A a 100 A |
| Intervallo della temperatura di esercizio | -10–+60 °C |
| Limiti della temperatura di stoccaggio | -20–+70 °C |
| Trattamento superficiale della scheda | Rivestimento conforme |
| Stato del tipo di componente | Originale / Nuovo |
| Peso di spedizione (calcolato) | 1,15 kg |
| Dimensioni della confezione (calcolate) | 290 mm x 215 mm x 60 mm |
L'SDCS-PIN-H51 rappresenta la soluzione hardware utilizzata in specifici aggiornamenti di progettazione del DCT880 T6, come i modelli con configurazione del suffisso tipo -X0. Questo modulo funziona diversamente dalle architetture hardware a impulsi legacy, come i precedenti SDCS-PIN-H11 presenti nelle unità delle serie legacy. Quando si modificano le configurazioni o si sostituiscono i moduli, i campi del parametro 99.07 (Modalità di servizio) devono essere impostati sulla configurazione "Imposta codice tipo" per selezionare il codice di identificazione corretto dell'unità nel parametro 95.16, consentendo al firmware del sistema di riconoscere gli attributi attuali della scheda elettronica.
AVVERTENZA CRITICA: RESIDUO DI TENSIONE ELEVATA
Isolare tutte le linee trifase principali e gli alimentatori ausiliari che alimentano l'involucro dell'armadio strutturale prima di eseguire le procedure di manutenzione. I controllori ad alta potenza accumulano notevoli rischi energetici all'interno di gruppi di condensatori di grandi dimensioni. Attendere almeno 15 minuti per la completa dissipazione della carica interna e verificare lo stato di energia zero con un multimetro su tutti i punti terminali prima di accedere al vano di montaggio.
