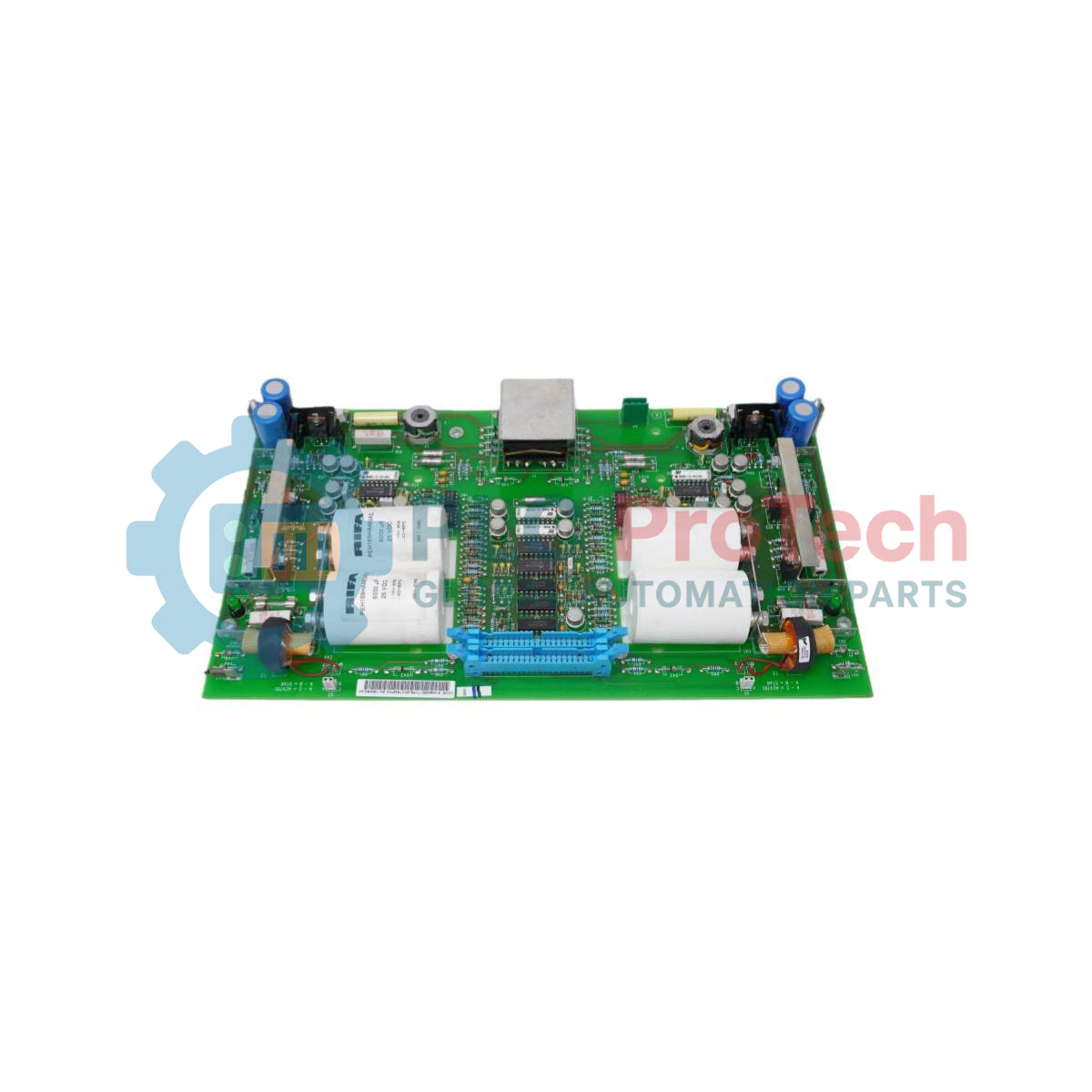

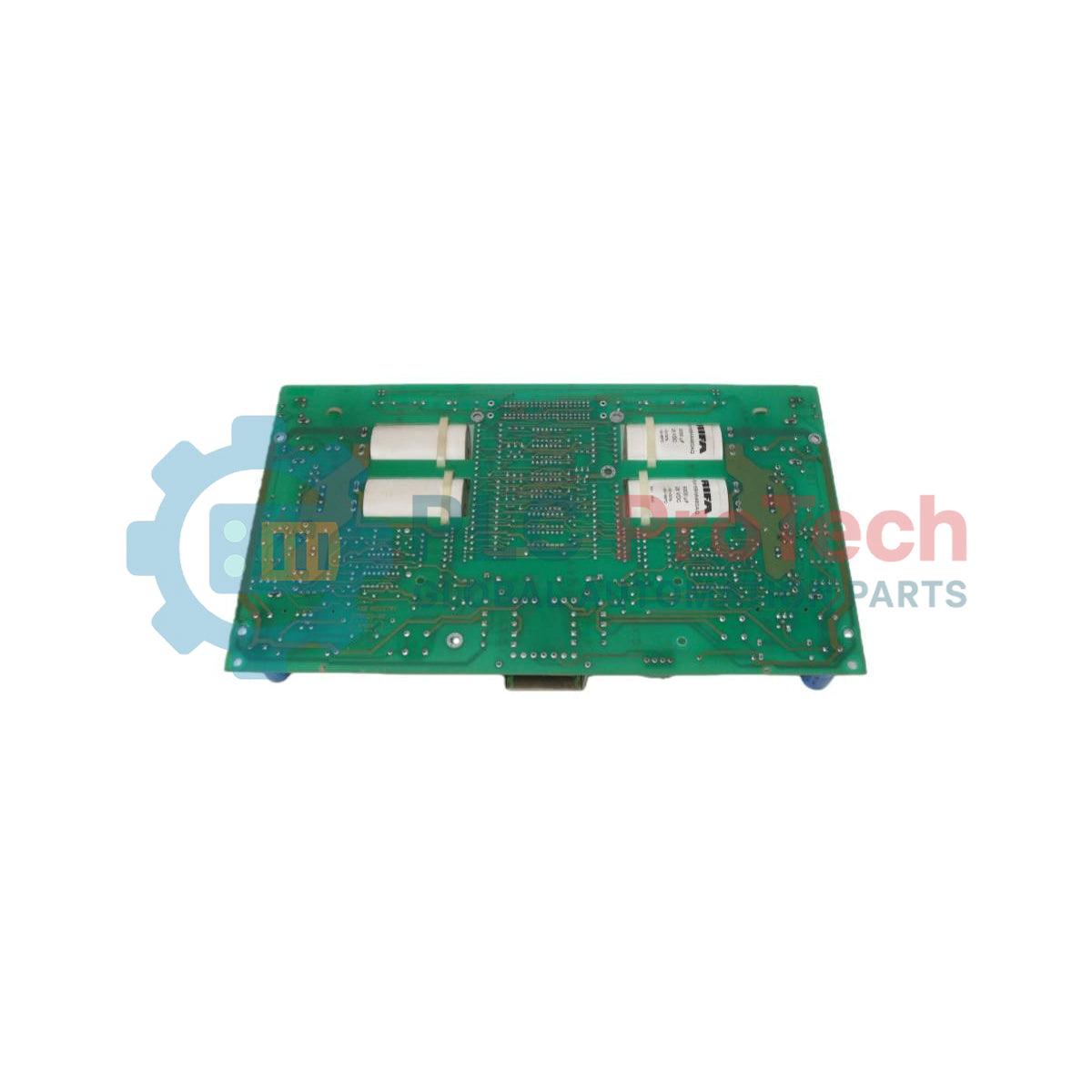

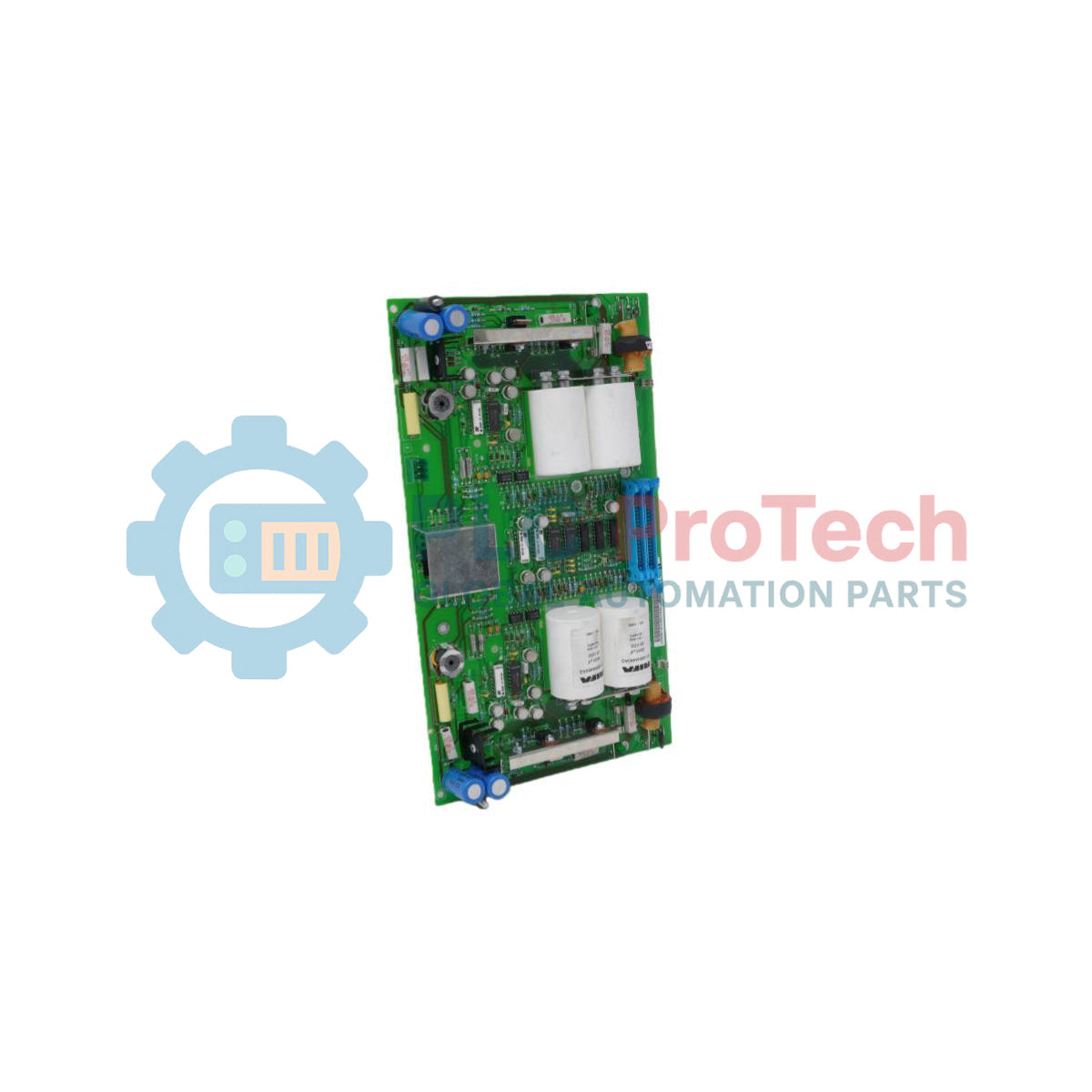

ABB SNAT-632PAC 61049428 Scheda amplificatore di impulsi PAC

Descrizione

SNAT-632PAC funziona come modulo hardware specializzato di controllo e pilotaggio dei segnali, progettato per supervisionare il funzionamento dei semiconduttori di potenza all'interno delle piattaforme di conversione per azionamenti industriali. Operando principalmente come scheda amplificatrice di impulsi ad alta affidabilità, questo dispositivo collega la logica di controllo del microprocessore a bassa tensione ai terminali di gate ad alto potenziale di grandi blocchi di tiristori o di commutazione di potenza.

Il layout hardware identificato dall'indice di revisione REV.B è ottimizzato per fornire impulsi di attivazione del gate ripidi e a bassa impedenza, garantendo sequenze di accensione pulite e simultanee nelle reti a ponte elettrico bilanciate. Isolando i segnali di controllo e proteggendo dai transitori di corrente localizzati, questa scheda attenua le perdite di commutazione strutturali, riduce la propagazione del rumore armonico e previene guasti critici di commutazione di linea nei sistemi automatizzati per la regolazione di motori per impieghi gravosi.

Caratteristiche

• Amplificazione degli impulsi di pilotaggio: è configurata per amplificare i segnali logici deboli trasformandoli in segnali di attivazione del gate ad alta corrente, in grado di pilotare pesanti array di semiconduttori industriali.
• Robusta separazione dielettrica: integra una separazione strutturale tra le piste della logica di calcolo a bassa potenza e i percorsi di potenza ad alta tensione, per prevenire i loop di retroazione del rumore.
• Hardware REV.B: presenta un layout della revisione aggiornato, ottimizzato per una simmetria del segnale e un monitoraggio termico migliorati in condizioni di carichi industriali ciclici.

Applicazioni

• Circuiti di attivazione dei gate all'interno di convertitori di frequenza industriali AC o DC ad alta potenza.
• Impianti di produzione industriale di grandi dimensioni che utilizzano architetture di automazione legacy con più azionamenti.
• Alimentatori a tiristori a controllo di fase che richiedono un'esecuzione altamente accurata dell'angolo di innesco.

Specifiche tecniche

Istruzioni per l'installazione

• Verifica completa della scarica della tensione: Scollegare tutti i principali conduttori di alimentazione trifase in ingresso e le linee di alimentazione ausiliarie dei circuiti di controllo. Attendere l'intervallo di scarica dei condensatori stabilito dal costruttore, quindi ricontrollare il potenziale del bus CC con un multimetro verificato prima di rimuovere qualsiasi copertura del telaio.
• Controlli contro le scariche elettrostatiche (ESD): Questo gruppo contiene microcomponenti suscettibili ai danni causati dall'elettricità statica. Durante tutta la manipolazione fisica, i tecnici devono essere continuamente collegati alla terra del telaio tramite un braccialetto antistatico dotato di messa a terra. Evitare di toccare direttamente le piste conduttive o i pin dei connettori.
• Posizionamento meccanico: Montare il PCB in posizione perfettamente perpendicolare sui distanziatori dedicati all'interno della sezione di controllo del convertitore. Assicurarsi che tutte le viti di fissaggio in nylon o metallo siano adeguatamente serrate, così da completare i percorsi integrati di messa a terra strutturale senza sottoporre la scheda a sollecitazioni.
• Precauzioni per il collegamento dei gate: Instradare i cavi a nastro dell'amplificatore degli impulsi in uscita o i collegamenti discreti dei gate lontano dalle barre di fase ad alta corrente e rumorose. Mantenere brevi i percorsi dei segnali e attorcigliare le coppie corrispondenti, ove applicabile, per ridurre al minimo l'accoppiamento del rumore elettromagnetico.
