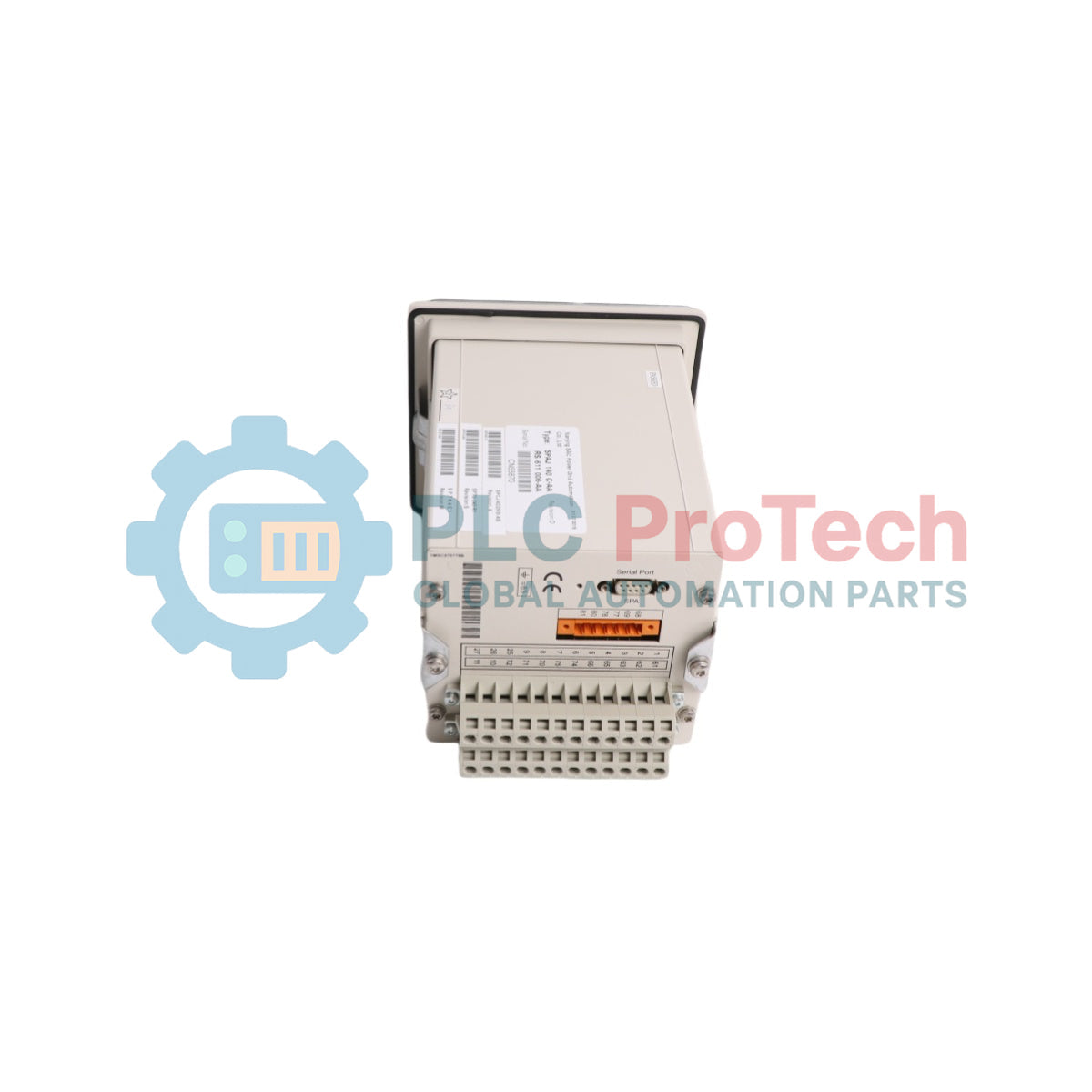

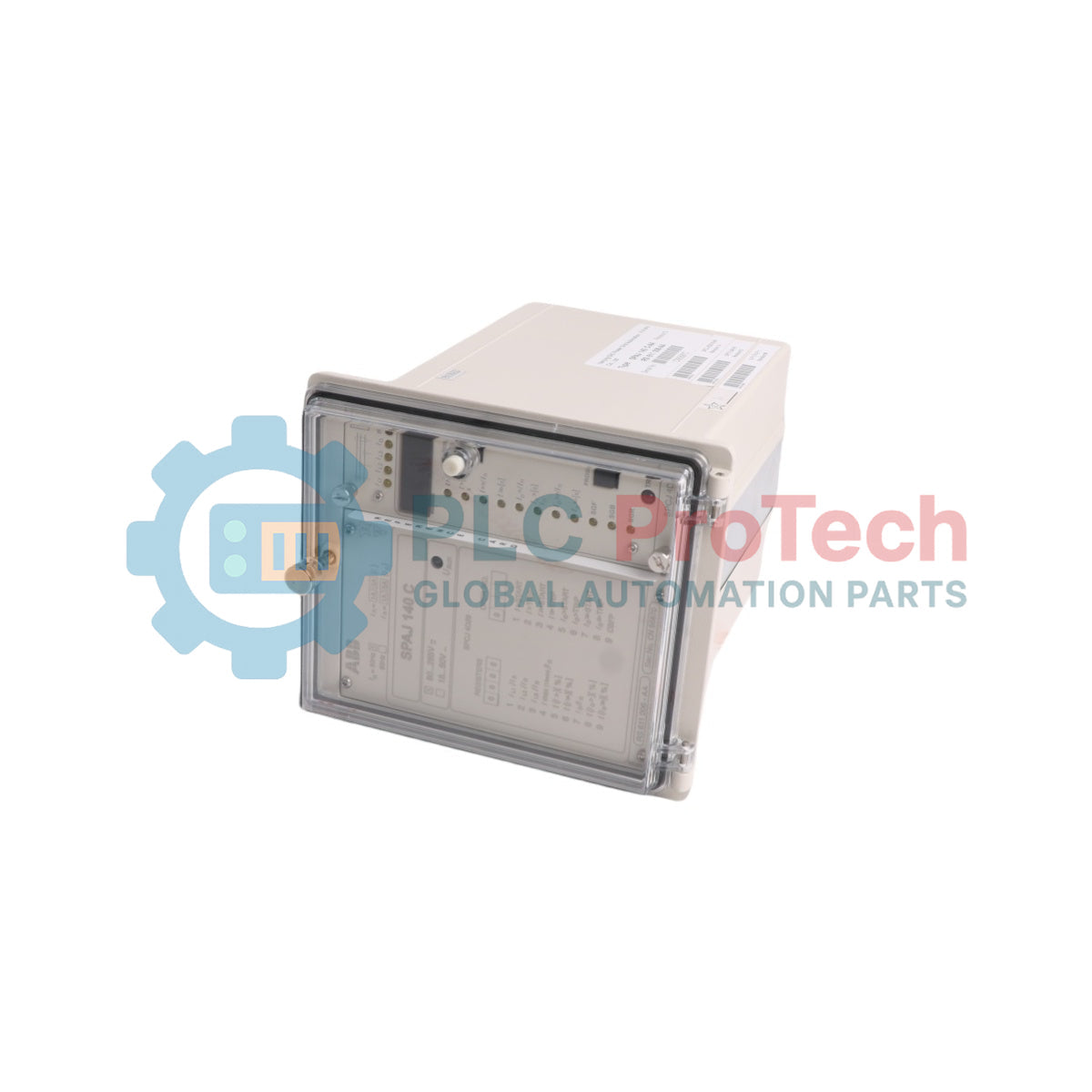

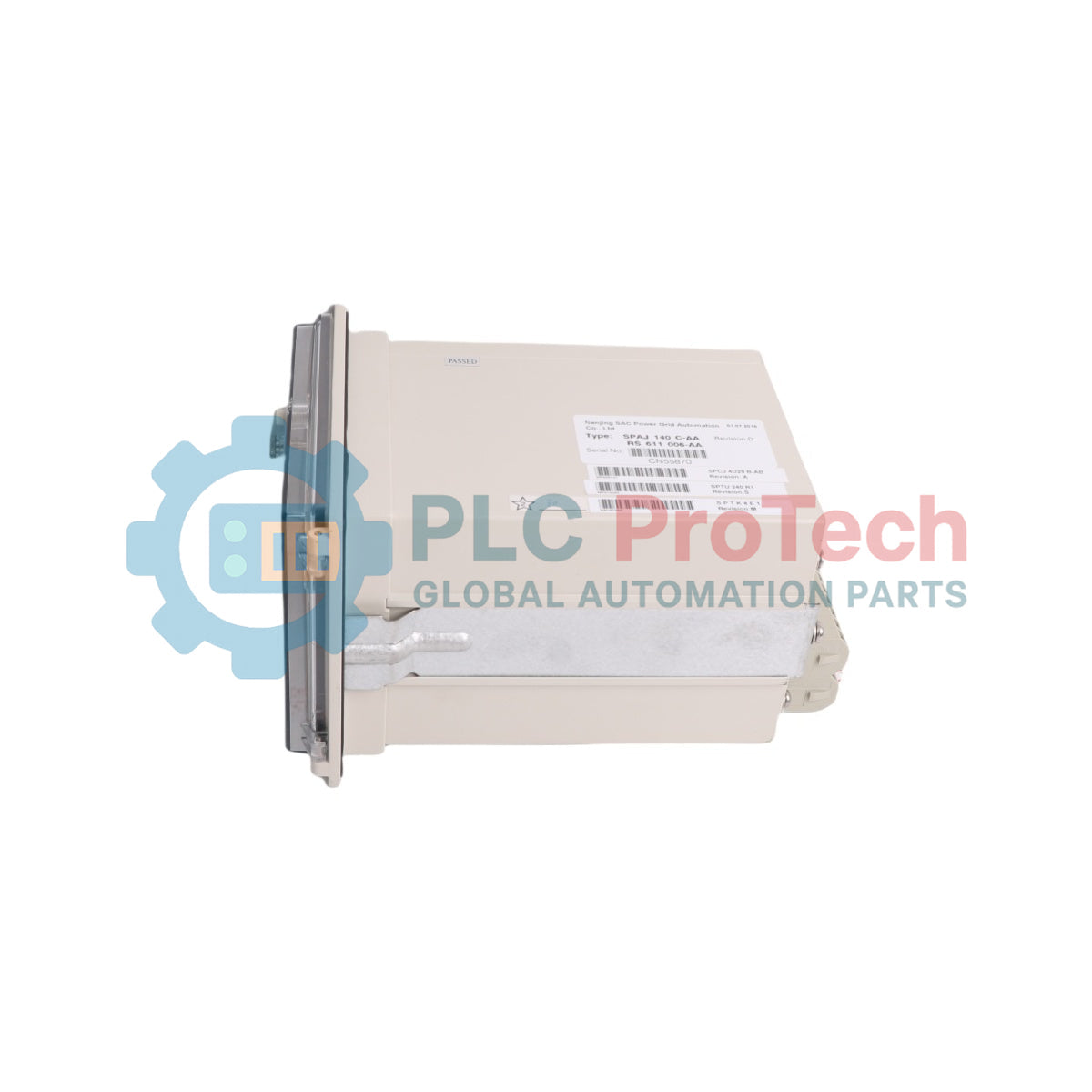

Relè combinato di sovracorrente e guasto a terra ABB SPAJ-140-C

SKU SPAJ140C

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: ABB

  • Product No.: SPAJ140C

  • Country of origin:Finland

  • Product Type: Relè di protezione da sovracorrente

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 3500g

  • Dimensions: 142 mm x 162 mm x 250 mm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Elaborando le correnti secondarie di linea per proteggere gli asset di distribuzione, il ABB SPAJ-140-C (SPAJ140C) è un relè di protezione basato su microprocessore, progettato per il rilevamento selettivo di cortocircuiti e guasti a terra. Questo dispositivo di protezione secondario monitora le condizioni di sovracorrente trifase insieme a un circuito non direzionale di rilevamento dei guasti a terra residui, proteggendo alimentatori radiali, motori industriali e trasformatori di potenza da danni termici o squilibri di fase. Operando come dispositivo elettronico intelligente (IED) autonomo o collegato in rete all'interno di sistemi di quadri elettrici per sottostazioni, lo SPAJ 140 C (SPAJ140C) trasferisce i registri degli eventi e i dati diagnostici tramite un collegamento seriale asincrono, riducendo al minimo i tempi di fermo della rete elettrica grazie al rapido isolamento dei guasti.

Caratteristiche

  • Monitoraggio della corrente trifase: Integra elementi di sovracorrente di fase a doppio stadio, composti da uno stadio a soglia bassa I> e uno stadio a soglia alta I>>, per una selettività flessibile della sovracorrente temporizzata.
  • Unità di protezione da guasti a terra residui: Dispone di un rilevatore indipendente e sensibile della corrente di neutro che suddivide l'isolamento dei guasti a terra in stadi a tempo definito, a soglia bassa Io> e a soglia alta Io>>.
  • Profili tempo inverso configurabili: Utilizza quattro profili standardizzati di curve tempo-corrente IDMT conformi alle specifiche IEC 60255 e BS 142, oltre a parametri specializzati di corrispondenza delle curve RI e RXIDG.
  • Controllo completo del mancato intervento dell'interruttore: Integra un modulo timer interno CBFP che fornisce una sequenza di intervento secondaria ritardata se l'interruttore principale non riesce a isolare un guasto del sistema.
  • Monitoraggio non volatile degli eventi: Registra i cinque gruppi di dati di guasto più recenti, inclusi gli stati di avviamento delle fasi, i valori di picco della corrente e specifici momenti di intervento.
  • Routine di autodiagnosi continua: Esegue un sistema integrato di supervisione che monitora il funzionamento del microcontrollore, le tensioni di alimentazione ausiliaria e i blocchi di memoria EEPROM interni.

Applicazioni

  • Protezione principale o di riserva contro cortocircuiti e guasti a terra sugli alimentatori radiali di distribuzione a media tensione.
  • Protezione da sovraccarichi e guasti a terra per motori asincroni industriali e trasformatori di distribuzione di grande potenza.
  • Rilevamento della corrente residua all'interno delle reti di sottostazioni elettriche con neutro isolato o messo a terra tramite resistenza.

Specifiche tecniche

Categoria dei parametri tecnici Valore della specifica tecnica
Produttore ABB
Designazione del modello SPAJ 140 C (SPAJ140C)
ID base del prodotto 1MRS 750629-EN
Sottomodulo principale incluso SPCJ 4D29 (modulo di sovracorrente e guasto a terra)
Ingresso della corrente nominale di fase (In) 1 A o 5 A, configurabile tramite i terminali hardware
Ingresso della corrente nominale del neutro (In) 1 A o 5 A, configurabile tramite i terminali hardware
Frequenza nominale (fn) 50 Hz o 60 Hz, selezionabile tramite le configurazioni di impostazione
Capacità di tenuta termica (continua) 4 A con ingresso da 1 A, 20 A con ingresso da 5 A
Capacità di tenuta termica (per 1 s) 100 A con ingresso da 1 A, 500 A con ingresso da 5 A
Tenuta dinamica alla corrente (valore dell’onda semisinusoidale) 250 A con ingresso da 1 A, 1250 A con ingresso da 5 A
Carico / impedenza d’ingresso <100 mOhm (circuiti da 1 A), <20 mOhm (circuiti da 5 A)
Opzione 1 di alimentazione della tensione ausiliaria (Uaux) 80...265 V AC o DC
Opzione 2 di alimentazione della tensione ausiliaria (Uaux) 18...80 V DC
Consumo energetico (a riposo / in esercizio) ~4 W / ~7 W
Intervallo di impostazione della soglia bassa della sovracorrente di fase (I>) 0,5...2,5 x In (tempo definito o IDMT)
Intervallo di impostazione della soglia alta della sovracorrente di fase (I>>) 0,5...40,0 x In o infinito (tempo definito)
Intervallo di impostazione della soglia bassa del guasto a terra (Io>) 0,1...0,8 x In (tempo definito o IDMT)
Intervallo di impostazione della soglia alta del guasto a terra (Io>>) 0,1...10,0 x In o infinito (tempo definito)
Collegamento di comunicazione dell’interfaccia seriale Anello posteriore in plastica o in fibra di vetro ottica con protocollo bus SPA
Tensione di isolamento della prova dielettrica 2,0 kV, 50 Hz, 1 minuto (IEC 60255-5)
Soglia della prova d’impulso 5 kV, impulso 1,2/50 us, 0,5 Joule (IEC 60255-5)
Limiti della temperatura ambiente di esercizio -10...+55 Celsius
Grado di tenuta dell’involucro Formato da incasso a pannello con grado IP54
Massa netta del prodotto ~3,5 kg
Dimensioni del pannello frontale 142 mm x 162 mm
Profondità di ingombro dell’involucro 250 mm

Collegamenti e interfacce

Indice di assegnazione dei terminali Funzione della linea del circuito / mappatura dei segnali
1 - 2 Ingresso della corrente di fase L1 (configurazione con rapporto 5 A)
1 - 3 Ingresso della corrente di fase L1 (configurazione con rapporto 1 A)
4 - 5 Ingresso della corrente di fase L2 (configurazione con rapporto 5 A)
4 - 6 Ingresso della corrente di fase L2 (configurazione con rapporto 1 A)
7 - 8 Ingresso della corrente di fase L3 (configurazione con rapporto 5 A)
7 - 9 Ingresso della corrente di fase L3 (configurazione con rapporto 1 A)
25 - 26 Ingresso della corrente di guasto a terra residua Io (configurazione con rapporto 5 A)
25 - 27 Ingresso della corrente di guasto a terra residua Io (configurazione con rapporto 1 A)
10 - 11 Interfaccia di controllo binaria esterna (canale di ingresso con isolamento ottico)
61 - 62 Contatti di ingresso dell’alimentazione del sistema ausiliario (Uaux)
65 - 66 Circuito di contatto di uscita di supervisione del guasto del relè interno (IRF)
68 - 69 Matrice dei relè di uscita dello sgancio principale ad alta potenza dell’interruttore principale
70 - 71 - 72 Array dei contatti di uscita di segnalazione (configurabile per allarmi di avviamento / sgancio)
74 - 75 Matrice dei relè di uscita dei contatti di sgancio secondari

Approfondimenti ingegneristici empirici

Modelli alternativi e compatibilità

L’unità di protezione SPAJ 140 C incorpora la scheda interna di conversione SPCJ 4D29 rimovibile. Può essere inserita in un dim100 di dimensioni standard

FAQ

Cosa indica il codice di guasto 30 sulla finestra del display del relè?

Il codice di guasto 30 segnala un errore nella memoria del programma, indicando che il controllo di autosupervisione del microcontrollore interno ha rilevato un errore nel checksum della ROM durante l'avvio o il monitoraggio attivo del funzionamento.

Come si regolano i passi di ingresso della corrente da 1 A e 5 A durante l'installazione del relè?

I parametri della corrente vengono impostati tramite la selezione dei morsetti. Collegare le linee di corrente alle porte 1-3, 4-6, 7-9 e 25-27 per il funzionamento a 1 A, oppure alle porte 1-2, 4-5, 7-8 e 25-26 per i circuiti a 5 A.

Qual è lo scopo del collegamento integrato dei morsetti dell'ingresso binario (morsetti 10-11)?

L'ingresso binario riceve comandi ottici esterni, generalmente utilizzati per bloccare a distanza gli stadi di protezione o commutare dinamicamente i gruppi di impostazioni tramite circuiti di controllo esterni.
