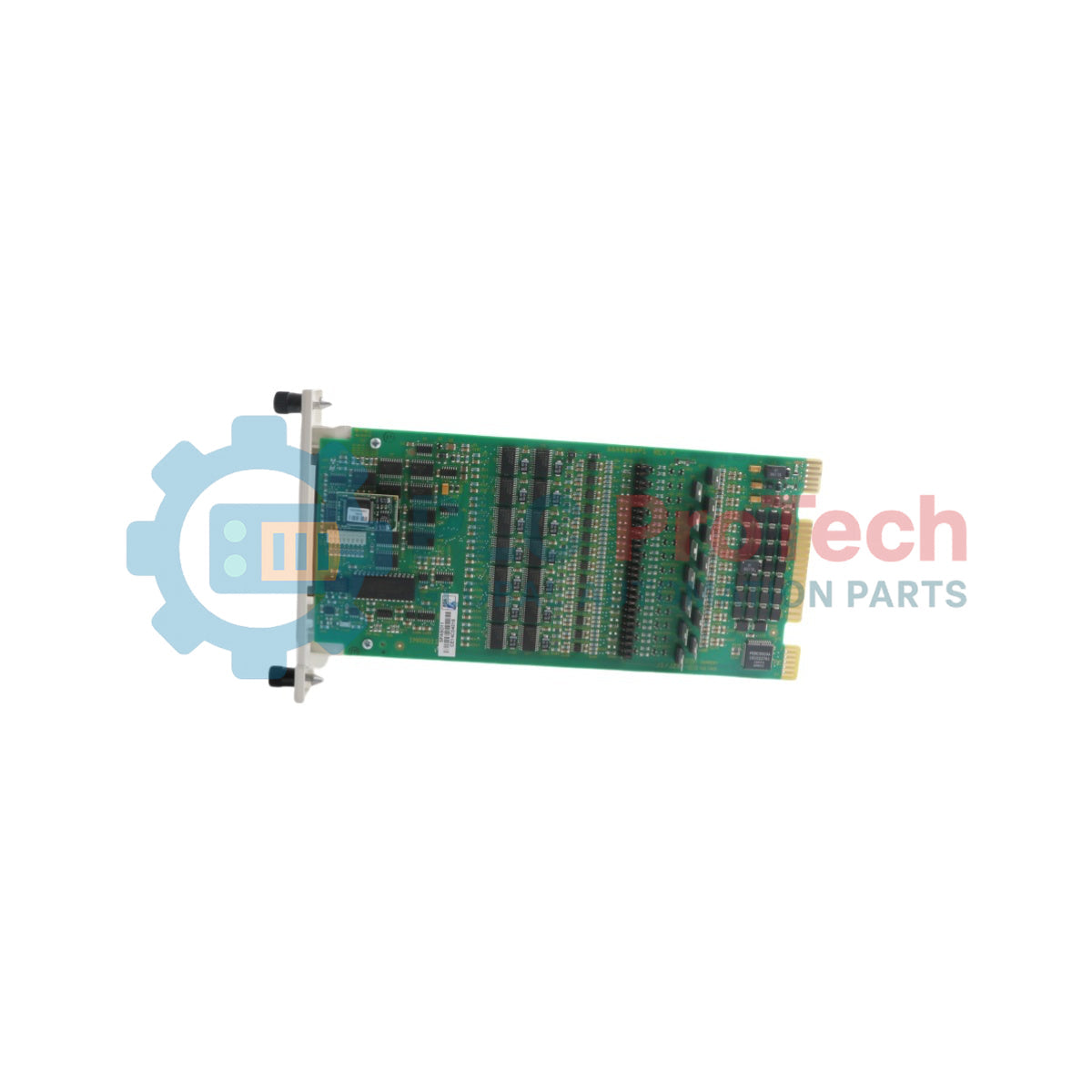

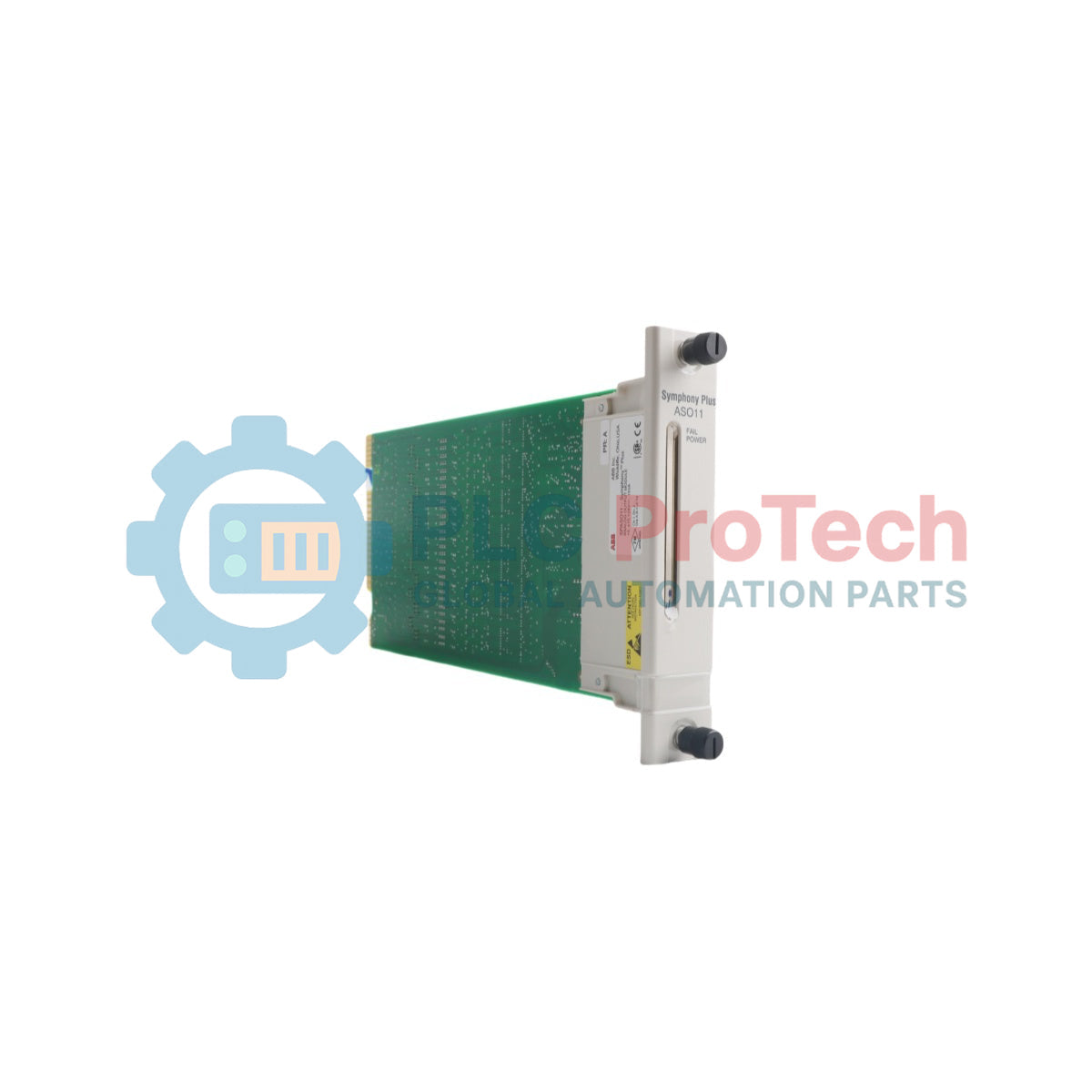

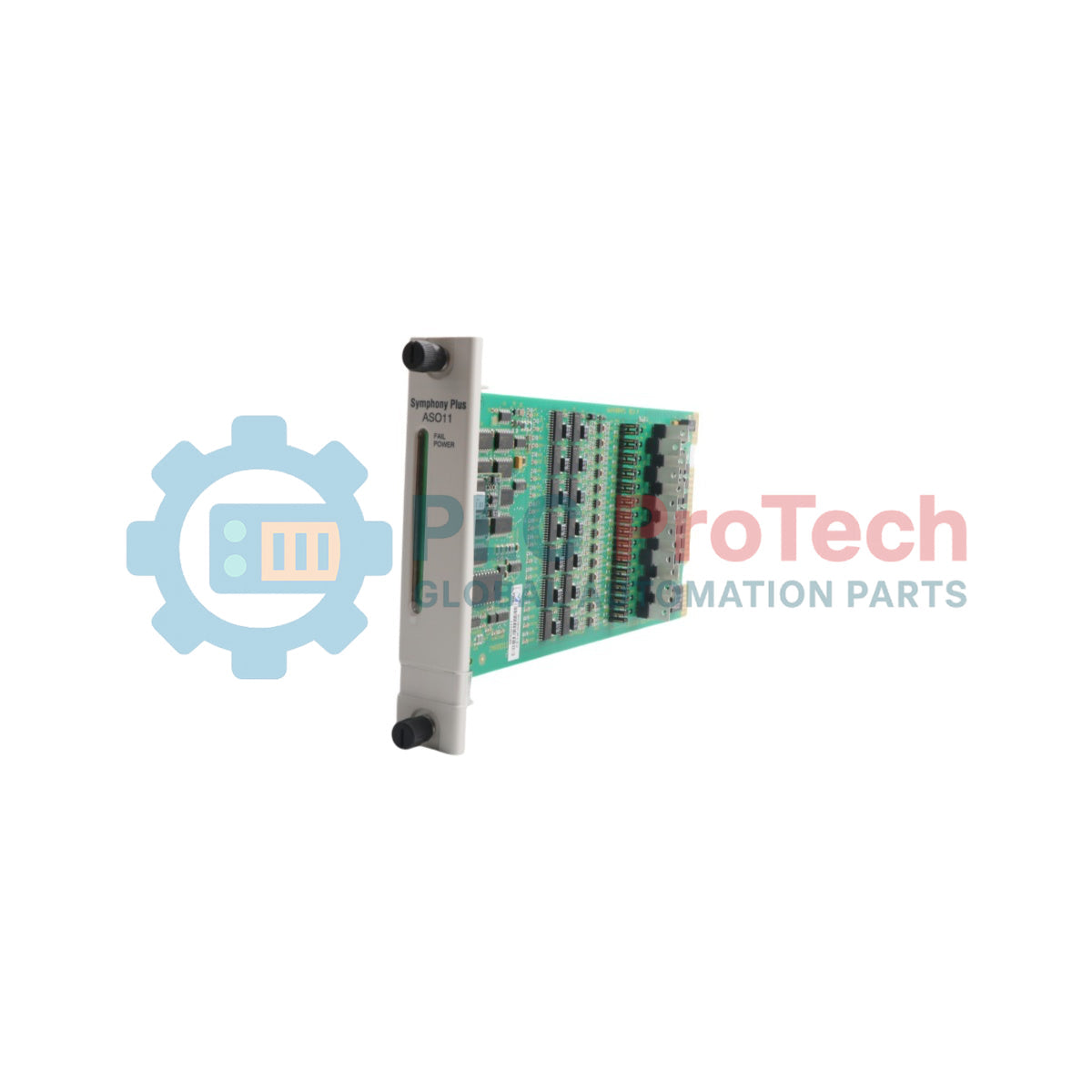

ABB SPASO11 Symphony Plus modulo di uscita analogica

L'ABB SPASO11 è un modulo di uscita analogica ad alta densità, progettato per fungere da interfaccia di controllo fisica tra l'architettura di esecuzione Symphony Plus e i modulatori dei processi industriali. In qualità di componente fondamentale della piattaforma S+ HR Series (Harmony Rack), questo modulo converte le variabili digitali del processore in percorsi di strumentazione analogica ad alta risoluzione. L'ABB SPASO11 offre 14 canali indipendenti progettati per pilotare dispositivi industriali di campo critici, come posizionatori pneumatici, azionamenti a frequenza variabile e loop di corrente multi-intervallo, con elaborazione deterministica del feedback.

Caratteristiche

• 14 canali di uscita monitorati: offre un layout ad alta densità per massimizzare l'efficienza dello spazio all'interno degli alloggiamenti rack standard.
• Gestione dei segnali multi-standard: funziona nativamente con loop di corrente da 4-20mA e profili di tensione da 1-5VDC.
• Formato rack Harmony: si integra nei subrack Bailey Infi 90 legacy e nelle strutture di elaborazione Symphony Plus aggiornate.
• Design del nucleo senza batteria: elimina le attività di manutenzione periodica basandosi su parametri distribuiti non volatili del rack.

Applicazioni

• Modulazione delle valvole regolatrici del vapore e dei sistemi di regolazione dell'acqua di alimentazione nelle centrali termoelettriche per servizi ausiliari pesanti.
• Trasmissione di setpoint di velocità precisi direttamente agli azionamenti a frequenza variabile di media tensione negli ambienti di processo.
• Controllo dei sistemi di attuatori a corsa lineare all'interno delle colonne di distillazione continua dell'industria petrolchimica.

Specifiche tecniche

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Lo SPASO11 modernizza il ruolo precedentemente svolto dalle schede funzionali vintage ASO11 e AS01. Sebbene i pinout corrispondano perfettamente alle vecchie unità terminali, per modernizzare un loop è necessario verificare le librerie dei blocchi operativi in S+ Engineering (Composer) per garantire che i registri di calibrazione corretti corrispondano a questa revisione.

Insidie applicative e note ingegneristiche

L'utilizzo di canali vicini alle soglie elevate di impedenza del loop può causare il troncamento del driver di uscita o errori analogici. Assicurarsi che l'impedenza totale della linea più il carico d'ingresso del dispositivo rimanga saldamente al di sotto del limite del canale hardware per prevenire il clipping del segnale durante i picchi a 20mA.

Suggerimenti per la messa in servizio e il cablaggio

Instradare sempre i segnali analogici di campo utilizzando cavi schermati a doppino intrecciato individuali. Le schermature dei loop devono essere collegate continuamente tra loro e riferite al bus di terra dedicato dello strumento sul telaio del rack; le schermature flottanti o la messa a terra multipunto introdurranno rumore indotto, distorcendo i comandi di posizione delle valvole.
