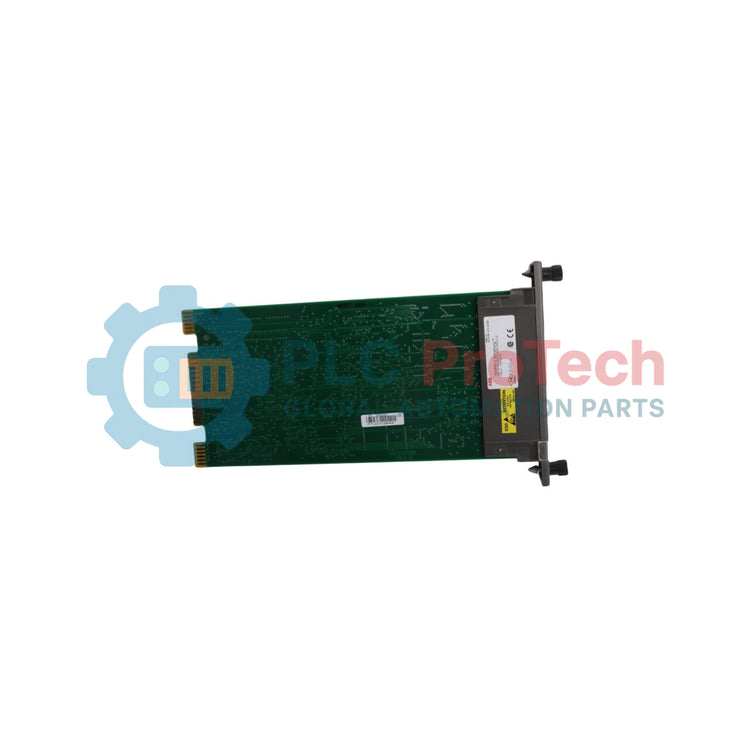

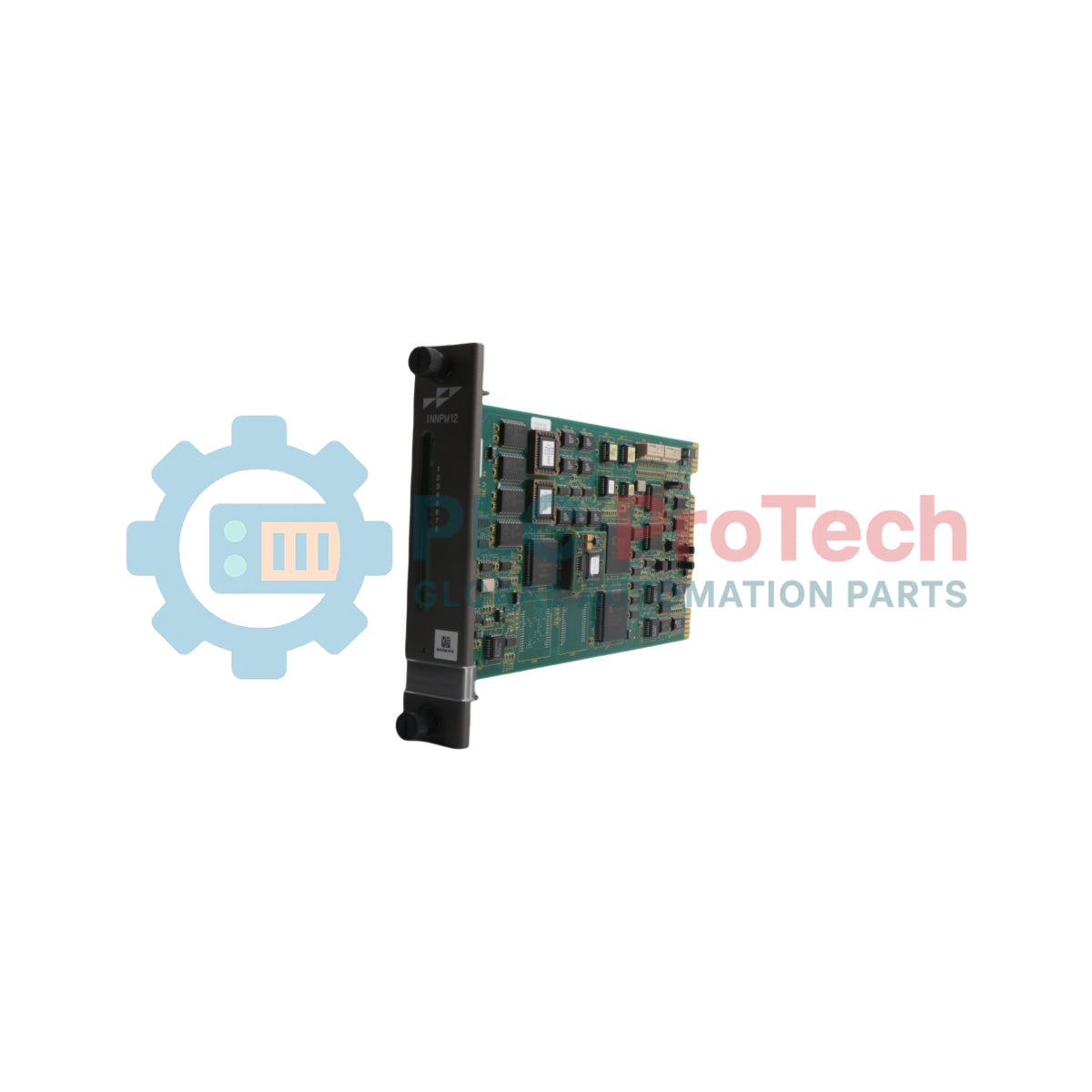

ABB INNPM12 Symphony modulo di elaborazione di rete

Descrizione

INNPM12 funziona come modulo di elaborazione di rete ad alta velocità all'interno del sistema di gestione e controllo aziendale Symphony. Questa unità stabilisce e gestisce la comunicazione attraverso la rete di controllo ad alta velocità, o Cnet, che fornisce un percorso dati essenziale tra le unità di controllo Harmony (HCU), le interfacce uomo-sistema (HSI) e i computer esterni. Operando in modalità Plant Loop, funge da sostituto del sistema compatibile con lo slot per i moduli di interfaccia loop INLIM03 e i moduli di interfaccia bus INBIM02 legacy, offrendo capacità affidabili di trasferimento ed elaborazione dei dati. Grazie a controlli estesi degli errori e al riconoscimento dei messaggi, la scheda garantisce elevata affidabilità e disponibilità del sistema per lo scambio di dati di controllo dei processi mission-critical.

Caratteristiche

• Coordina le interfacce di comunicazione ad alta velocità, inclusi i percorsi dati da Cnet a Cnet, da Cnet a HCU e da Cnet a computer.
• Utilizza algoritmi completi di controllo degli errori e cicli di riconoscimento dei messaggi per garantire la trasmissione accurata dei dati critici dei processi industriali.
• Funziona nativamente in modalità Plant Loop come sostituto funzionale moderno dell'hardware di comunicazione legacy INLIM03 e INBIM02.
• Utilizza velocità di comunicazione locale a doppio canale, con un Controlway a 1 Mbaud e un bus Module a 83.3 kbaud.

Applicazioni

• Reti DCS Symphony Harmony: gestione dei canali di elaborazione principali e delle attività di mappatura dei nodi sui rack di comunicazione centrali.
• Ponti di comunicazione Plant Loop: aggiornamento delle interfacce di rete legacy per supportare dorsali integrate di controllo dei processi.
• Instradamento distribuito da computer a HCU: interfacciamento dei nodi delle console operatore e dei computer di gestione con l'hardware di controllo locale.

Specifiche tecniche

Linee guida per l'installazione

• Scollegare tutte le alimentazioni attive collegate all'unità rack prima di inserire il modulo nello slot designato.
• Assicurarsi che il modulo di comunicazione sia inserito saldamente nei pin del connettore della scheda madre dell'unità di montaggio moduli standard.
• Mantenere una ventilazione con aria pulita e non corrosiva all'interno dell'armadio per prevenire il deterioramento chimico dei componenti.
• Rispettare i limiti operativi specificati per temperatura e umidità durante l'espansione di reti multi-nodo, per prevenire il sovraccarico termico all'interno dei pannelli sigillati.

Conformità e certificazioni

• Canadian Standards Association (CSA): certificato per l'uso come apparecchiatura di controllo dei processi in un ambiente ordinario (non pericoloso).
• Factory Mutual (FM): approvato come apparecchiatura non incendiaria per l'uso in luoghi pericolosi di Classe I; Divisione 2; Gruppi A, B, C, D.
