Manufacturer: ABB
Product No.: SPCD3C21
Country of origin:Sweden
Product Type: Modulo relè differenziale
Barcode: 85049099
Payment: T/T, Western Union
Weight: 320g
Shipping port: Xiamen
Warranty: 12 months

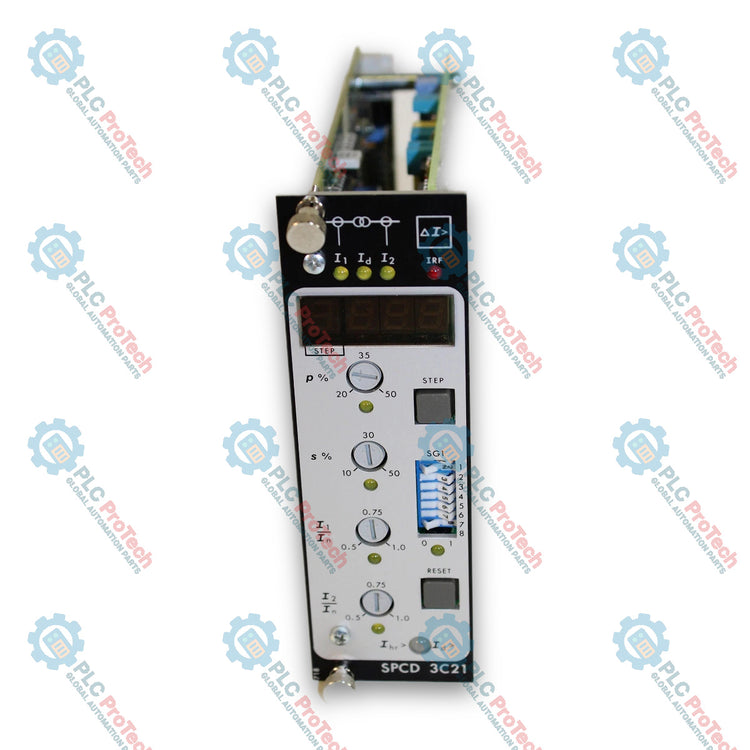

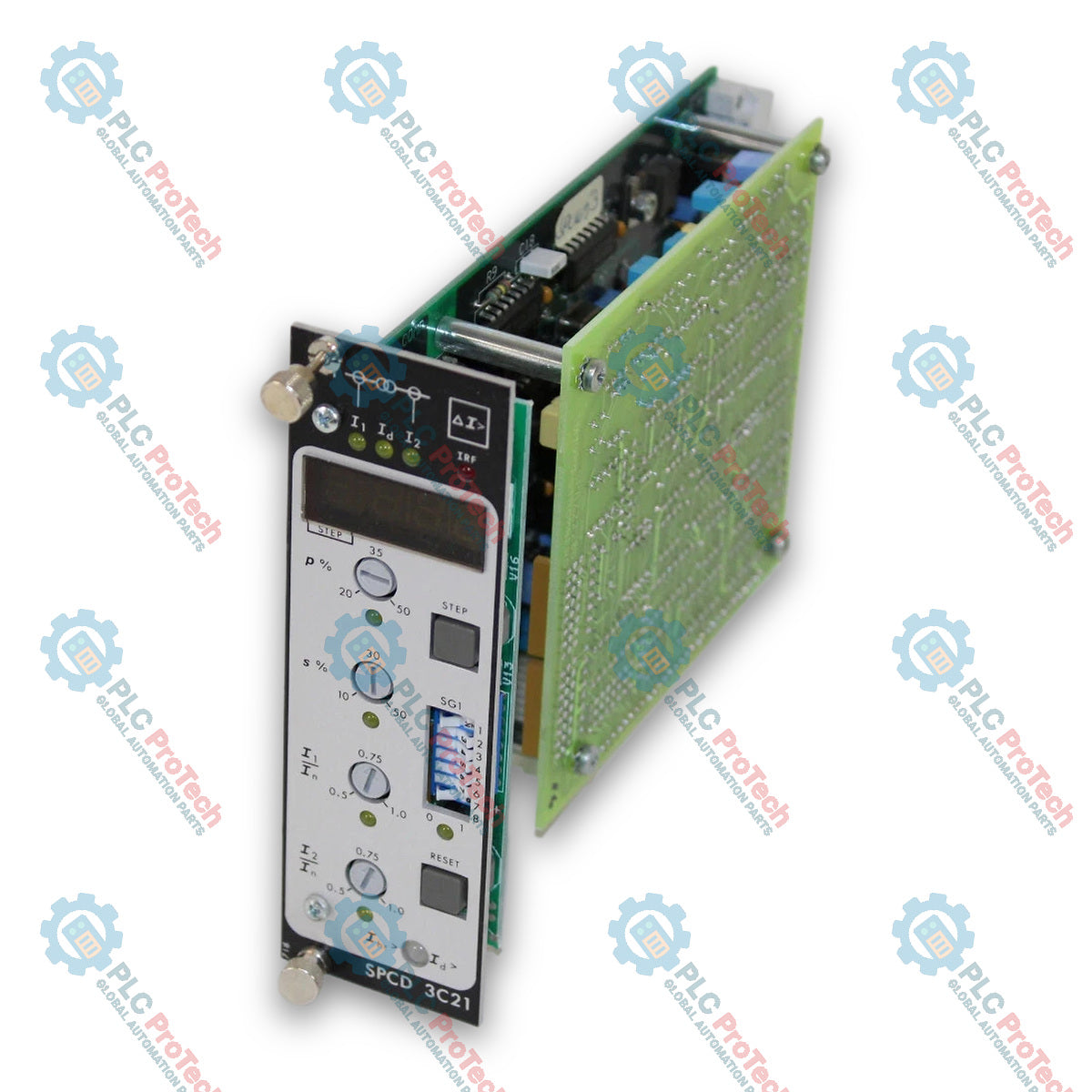

L'ABB SPCD 3C21 è un modulo relè differenziale monofase polarizzato progettato per la protezione differenziale della fase L1 del trasformatore.
Il modulo misura le correnti sui lati ad alta e bassa tensione del trasformatore protetto. Calcola le correnti differenziale e stabilizzante per le decisioni di protezione.
L'adattamento al gruppo vettoriale del trasformatore viene configurato tramite i selettori sul pannello frontale. Impostazioni di correzione separate compensano i rapporti dei trasformatori di corrente sui lati AT e BT.
Lo stadio differenziale polarizzato offre impostazioni regolabili di avviamento di base e stabilizzazione. Un ulteriore stadio istantaneo a soglia alta consente il funzionamento con correnti differenziali elevate.
La ritenuta mediante la seconda armonica blocca automaticamente lo stadio differenziale quando viene rilevata la corrente di inserzione del trasformatore. Il modulo supporta inoltre ingressi di blocco, uscite di intervento, registrazione degli eventi, supervisione automatica e comunicazione sul bus SPA.
Protezione differenziale monofase polarizzata
Progettato per la fase L1 del trasformatore
Misura delle correnti AT e BT
Misura della corrente differenziale
Calcolo della corrente stabilizzante
Adattamento al gruppo vettoriale del trasformatore
Correzione indipendente del rapporto dei TA per i lati AT e BT
Valore di avviamento differenziale di base regolabile
Rapporto di avviamento regolabile
Stadio differenziale istantaneo a soglia alta
Ritenuta mediante la seconda armonica della corrente di inserzione
Ingresso di blocco esterno
Uscita del segnale di blocco
Opzione di intervento con ritenuta
Visualizzazione dei valori misurati sul pannello frontale
Allarme di supervisione automatica
Informazioni registrate su interventi e disturbi
Comunicazione sul bus SPA
Protezione differenziale dei trasformatori di potenza
Protezione di trasformatori trifase con un modulo per fase
Confronto delle correnti AT/BT
Discriminazione della corrente di inserzione del trasformatore
Sistemi di protezione delle sottostazioni
Sistemi di protezione e controllo SPACOM
Sostituzione dei moduli relè SPCD 3C21 installati
| Parametro | Specifica |
|---|---|
| Produttore | ABB |
| Modello | SPCD 3C21 |
| Tipo di prodotto | Modulo relè differenziale |
| Principio di protezione | Protezione differenziale monofase polarizzata |
| Fase protetta | L1 |
| Modulo di fase L2 associato | SPCD 3C22 |
| Modulo di fase L3 associato | SPCD 3C23 |
| Misure principali | Corrente AT, corrente BT, corrente differenziale |
| Comunicazione | Bus SPA |
| Autosorveglianza | Integrata |
| Parametro | Specifica |
|---|---|
| Valore di avviamento differenziale di base p | Dal 20 al 50% di In |
| Rapporto di avviamento s | Dal 10 al 50% |
| Correzione del rapporto del TA lato AT I1/In | Da 0,5 a 1,0 |
| Correzione del rapporto del TA lato BT I2/In | Da 0,5 a 1,0 |
| Soglia di ritenuta della seconda armonica | Da 10 a 20% x Id |
| Precisione di funzionamento | ±5% del valore impostato |
| Tempo di funzionamento | Da 20 a 50 ms |
| Parametro | Specifica |
|---|---|
| Corrente di avviamento Id>> | Da 20 a 30 x In |
| Precisione di funzionamento | ±5% del valore massimo dell'intervallo di regolazione |
| Tempo di funzionamento | Da 10 a 20 ms |
| Funzione | Descrizione |
|---|---|
| Protezione differenziale polarizzata | Funziona con la corrente differenziale con ritenuta mediante corrente stabilizzante |
| Stadio di soglia alta | Funzionamento rapido con corrente differenziale elevata |
| Blocco della seconda armonica | Inibisce il funzionamento durante la corrente di inserzione magnetizzante del trasformatore |
| Blocco esterno | BS IN può bloccare lo stadio differenziale |
| Uscita di blocco | BS OUT fornisce il blocco ai moduli di fase associati |
| Segnale di sgancio | L'uscita TS fornisce l'indicazione dello sgancio |
| Ritenuta | Selezionabile tramite l'interruttore SG1/7 |
| Autosorveglianza | Monitoraggio dei guasti interni del relè e indicazione di allarme |
| Impostazione | Intervallo / Funzione |
|---|---|
| p | Valore di avviamento differenziale di base, dal 20 al 50% di In |
| s | Rapporto di avviamento, dal 10 al 50% |
| I1/In | Correzione del rapporto dei TA lato AT, da 0,5 a 1,0 |
| I2/In | Correzione del rapporto dei TA lato BT, da 0,5 a 1,0 |
| SG1 | Corrispondenza del gruppo vettoriale, ritenuta, modalità di blocco e selezioni correlate |
| STEP | Navigazione del display e accesso alle impostazioni |
| RESET | Ripristino delle indicazioni e delle informazioni registrate |
| Indicatore | Valore misurato |
|---|---|
| I1 | Corrente di carico lato AT come multiplo della corrente nominale del relè |
| Id | Corrente differenziale come multiplo della corrente nominale del relè |
| I2 | Corrente di carico lato BT come multiplo della corrente nominale del relè |
| Registro | Dati registrati |
|---|---|
| 1 | Corrente differenziale al momento dello sgancio |
| 2 | Corrente di stabilizzazione al momento dello sgancio |
| 3 | Corrente massima di stabilizzazione dopo l'ultimo ripristino |
| 4 | Corrente massima della seconda armonica dopo l'ultimo ripristino |
| 5 | Registro di calibrazione del filtro |
| 0 | Stato della modalità di blocco |
| A | Indirizzo di comunicazione del modulo |
| Parametro | Specifica |
|---|---|
| Sistema di comunicazione | Bus SPA |
| Indirizzo del modulo | Da 1 a 254 |
| Velocità di trasferimento dati | 4800 o 9600 baud |
| Segnalazione degli eventi | Supportato |
| Lettura remota | Supportato |
| Impostazione remota | Supportato con password |
| Intervallo della password | Da 1 a 999 |
| Codice | Evento |
|---|---|
| E1 | Blocco armonico |
| E2 | Ripristino del blocco armonico |
| E3 | Sgancio |
| E4 | Ripristino dello sgancio |
| E50 | Riavvio |
| E51 | Overflow del registro eventi |
| E52 | Disturbo temporaneo della comunicazione dati |
| E53 | Nessuna risposta dal modulo |
| E54 | Il modulo risponde nuovamente |
SPCD 3C21 consente di selezionare la corrispondenza del gruppo vettoriale del trasformatore tramite il gruppo di interruttori SG1.
Il relè compensa lo sfasamento tra le correnti AT e BT senza richiedere trasformatori interposti esterni per le configurazioni supportate.
L'impostazione deve corrispondere al gruppo vettoriale effettivo del trasformatore e alla configurazione dei collegamenti dei TA.
Verificare che SPCD 3C21 sia utilizzato per la fase L1.
Confermare le assegnazioni di SPCD 3C22 e SPCD 3C23 quando viene utilizzato uno schema trifase.
Registrare tutte le posizioni dei selettori SG1 prima di sostituire un modulo esistente.
Confermare il gruppo vettoriale del trasformatore e il collegamento dei TA prima di impostare SG1.
Impostare le correzioni dei rapporti dei TA AT e BT in base ai trasformatori di corrente installati.
Verificare il valore di avviamento di base, il rapporto di avviamento, il blocco armonico e le impostazioni di soglia alta.
Controllare le funzioni BS IN, BS OUT, TS e di autosorveglianza prima della messa in servizio.
Verificare l'indirizzo di comunicazione SPA e la velocità di trasmissione quando viene utilizzata la comunicazione remota.
Durante la sostituzione, mantenere l'esatta designazione di fase di SPCD 3C21.
SPCD 3C21, SPCD 3C22 e SPCD 3C23 sono assegnati rispettivamente alle fasi L1, L2 e L3.
Conservare il gruppo vettoriale e le selezioni di blocco di SG1 dell'installazione originale.
Conservare le impostazioni di protezione e i parametri di comunicazione SPA prima di rimuovere il relè esistente.
