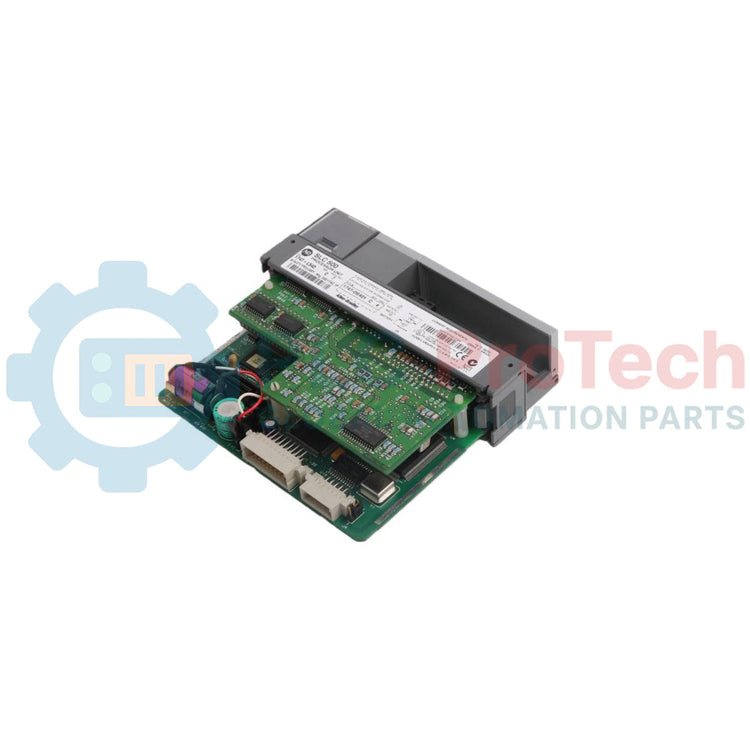

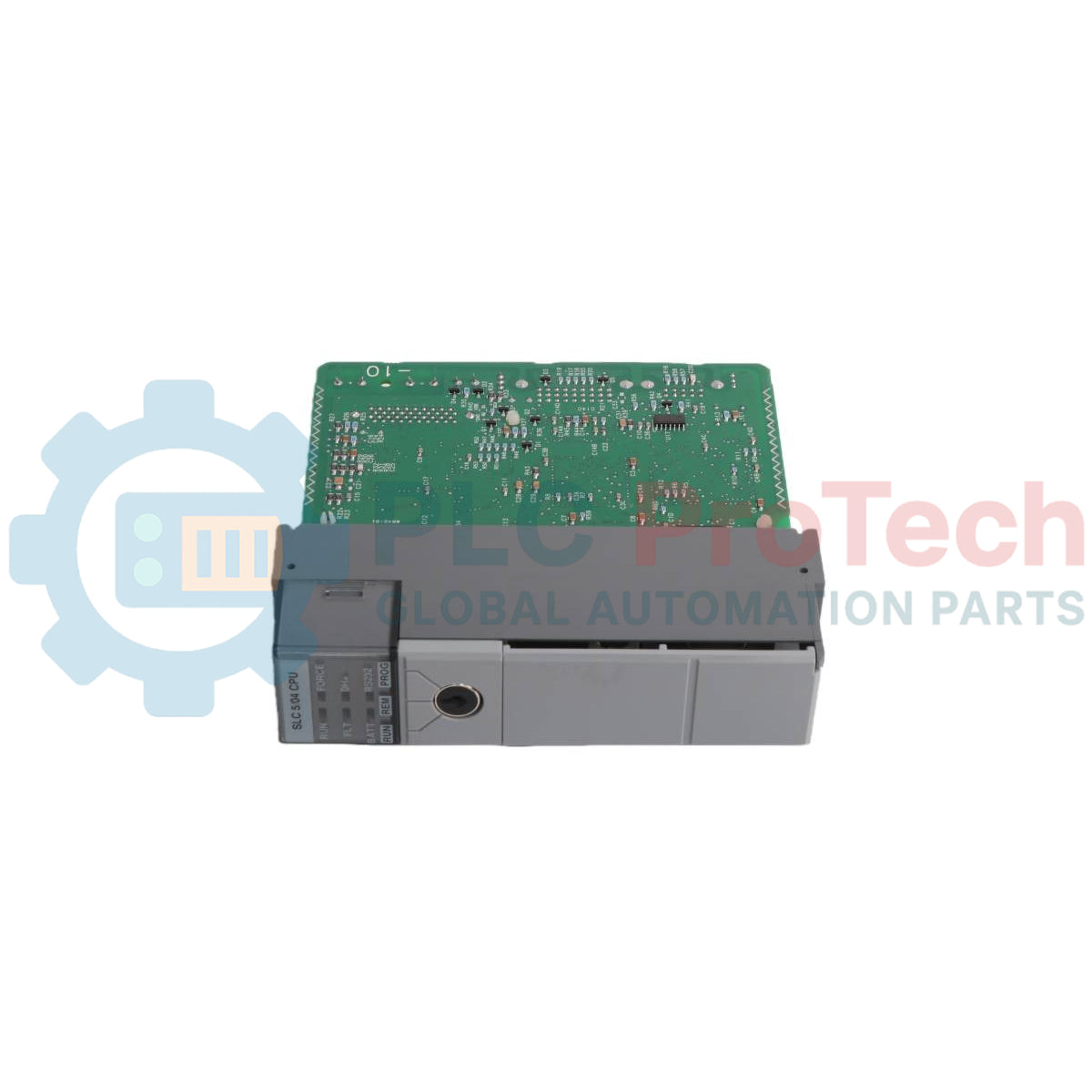

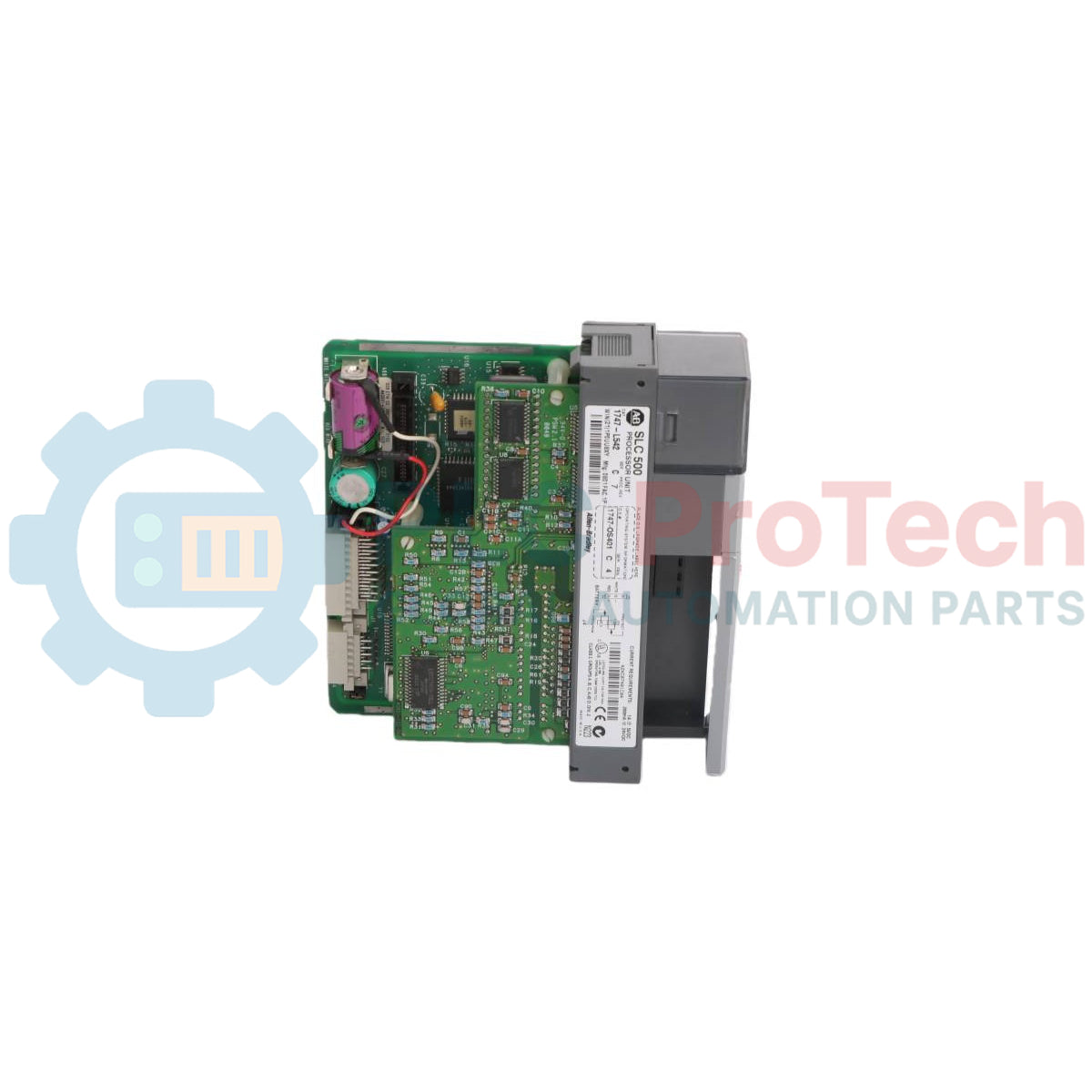

Allen-Bradley 1747-L542 Processore SLC 5/04 SLC 500

Allen-Bradley 1747-L542 è un'unità processore per controllore logico programmabile modulare appartenente alla famiglia di sistemi SLC 500. Operando come processore SLC 5/04, questo dispositivo esegue programmi di logica di controllo definiti dall'utente, gestisce i moduli I/O del sistema e amministra le comunicazioni tra più nodi in ambienti industriali automatizzati. L'unità dispone di canali di comunicazione Data Highway Plus (DH+) e RS-232 configurabili integrati, consentendo l'integrazione diretta nei sistemi di supervisione e controllo, nelle reti distribuite e nei terminali di interfaccia operatore.

Progettato per l'installazione nello slot 0 di un telaio modulare standard 1746, 1747-L542 offre un'esecuzione ad alta velocità delle istruzioni bit, un'ampia capacità di indirizzamento degli I/O e funzionalità di backup della memoria non volatile. Il processore esegue continuamente un ciclo operativo costituito dalla scansione degli ingressi, dall'esecuzione del programma, dall'aggiornamento delle uscite, dalla gestione delle comunicazioni e dall'elaborazione delle attività generali, per mantenere un controllo preciso del sistema.

Caratteristiche principali

• Capacità di memoria configurabile dall'utente di 32 K parole per l'archiviazione dei programmi e dei file di dati
• Porta di comunicazione integrata Data Highway Plus (DH+) del canale 1, con supporto per la messaggistica peer-to-peer ad alta velocità
• Porta RS-232 configurabile del canale 0, con supporto per i protocolli DF1 Full-Duplex, DF1 Half-Duplex, DH-485, ASCII, DF1 Radio Modem e Modbus RTU Master
• Selettore a chiave hardware che consente di selezionare le modalità RUN, PROGRAM (PROG) e REMOTE (REM)
• LED di stato sul pannello frontale per il monitoraggio dell'alimentazione, dei guasti della CPU, dello stato della batteria, degli I/O forzati e dell'attività di comunicazione
• Supporto per moduli opzionali di backup della memoria Flash EPROM (1747-M13)
• Elevata velocità di esecuzione delle istruzioni, pari a 0,37 us per le istruzioni bit di base XIC

Applicazioni tipiche

• Sistemi di automazione industriale e controllo delle macchine
• Stazioni SCADA con unità terminali remote (RTU) e acquisizione dati
• Sistemi di movimentazione dei materiali e trasportatori
• Controllo dei processi e reti PLC distribuite che utilizzano Data Highway Plus (DH+)
• Stazioni di pompaggio e monitoraggio degli impianti di trattamento delle acque e delle acque reflue

Specifiche tecniche

Linee guida per l'installazione

• Montaggio del telaio: installare il processore esclusivamente nello slot più a sinistra (Slot 0) di un telaio SLC 500 1746. Assicurarsi che l'alimentazione del sistema sia scollegata prima dell'inserimento o della rimozione.
• Armadio e raffreddamento: installare il sistema modulare all'interno di un armadio NEMA/IP con classificazione adeguata, situato in un ambiente industriale con grado di inquinamento 2. Lasciare almeno 10.2 cm (4 in.) di spazio libero intorno al telaio per garantire un corretto flusso d'aria convettivo e il raggio di curvatura dei cavi.
• Messa a terra: assicurarsi che il telaio 1746 sia collegato solidamente a terra al pannello posteriore dell'armadio mediante una treccia di rame o un filo di rame da 5.2 mm2 (10 AWG) collegato a una sbarra di terra centrale.
• Batteria tampone: verificare che la batteria al litio tampone (numero di catalogo 1747-BA) sia collegata alla scheda madre prima di inserire il modulo processore nel telaio, per conservare la memoria RAM durante le interruzioni di alimentazione.
• Cavi di cablaggio e comunicazione: instradare le linee di comunicazione (tubo flessibile blu DH+ e cavi seriali RS-232) lontano dai cavi di alimentazione ad alta tensione e dai carichi induttivi generatori di disturbi.

Conformità e certificazioni

• Apparecchiatura di controllo industriale omologata UL
• Apparecchiatura di controllo industriale omologata C-UL per l'uso in Canada
• Apparecchiatura di controllo industriale omologata UL per l'uso in luoghi pericolosi di Classe I, Divisione 2, Gruppi A, B, C o D
• Conforme CE a tutte le direttive applicabili (Direttiva EMC 89/336/CEE e Direttiva sulla bassa tensione 73/23/CEE)
• Marcato C-Tick per tutti gli atti applicabili
