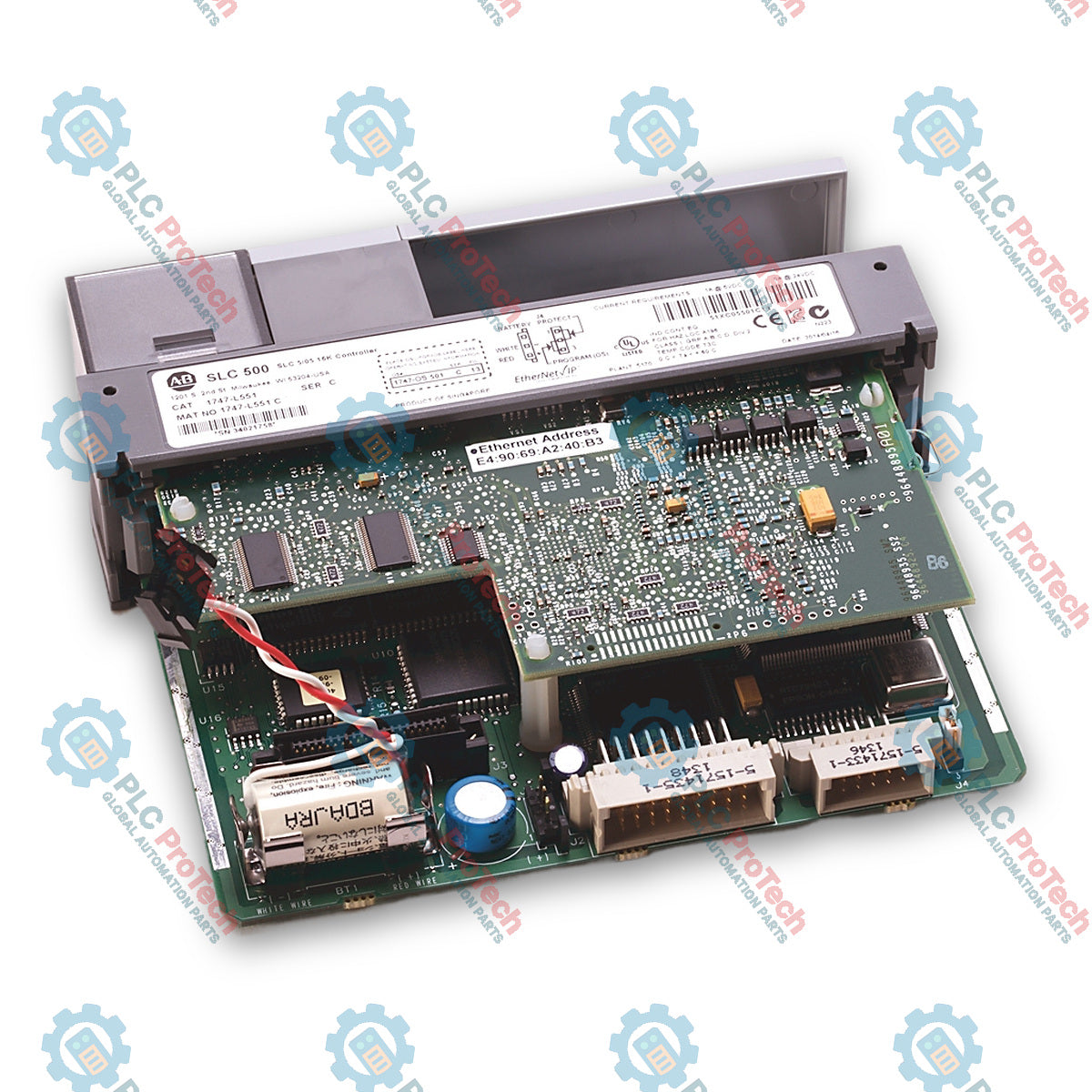

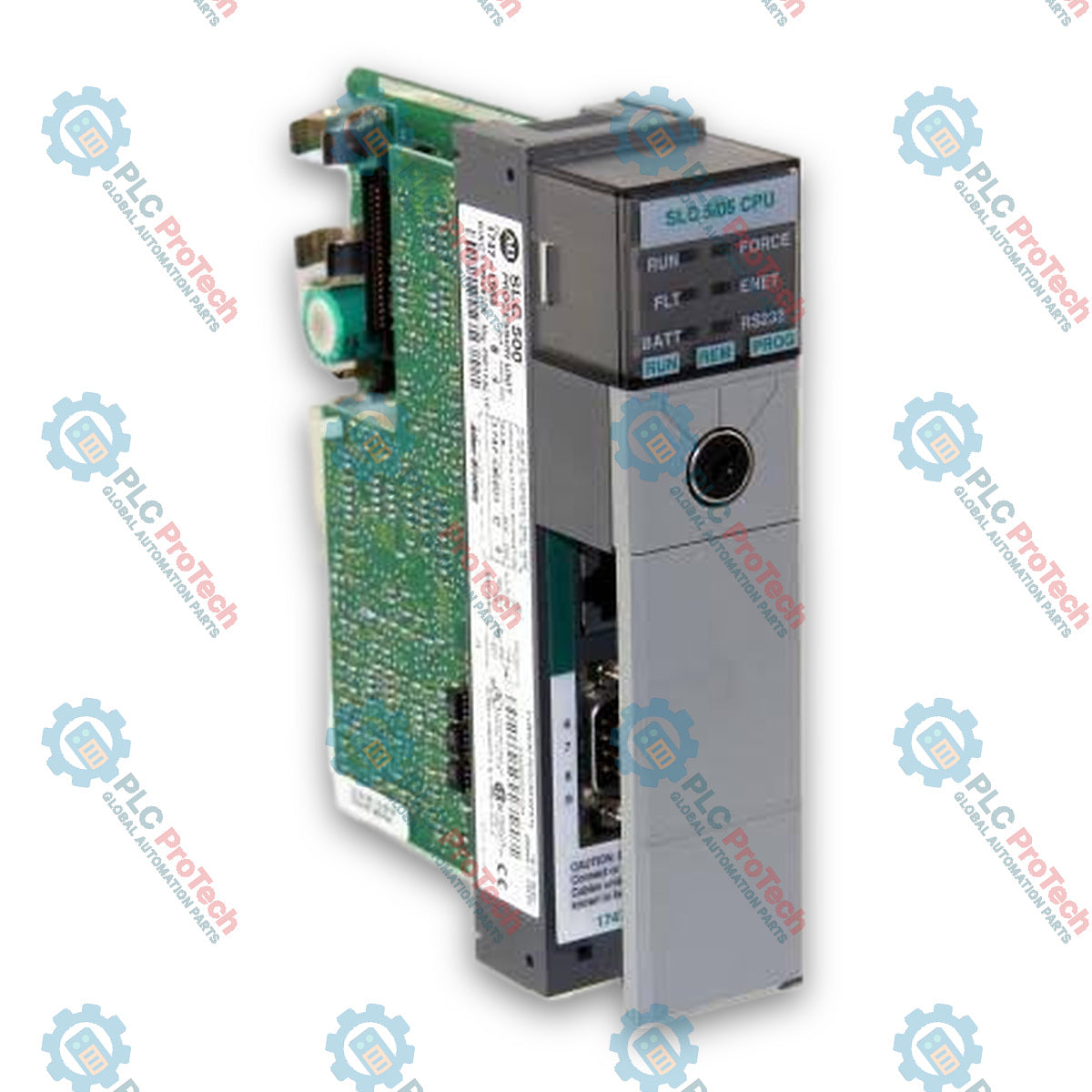

Controller Allen-Bradley 1747-L553 SLC 5/05 con memoria da 64K

Descrizione

Allen-Bradley 1747-L553 è un'unità processore modulare SLC 5/05 progettata per applicazioni di controllori logici programmabili (PLC) di medie e grandi dimensioni nell'architettura del sistema 1746 SLC. Dotato di 64 KB di memoria utente, questo controllore ad alta capacità esegue la logica ladder e le routine di comunicazione, offrendo tempi di esecuzione fino a 0,37 µs per le istruzioni bit e un tempo di scansione tipico del programma di 0,9 ms per kilobyte. Il processore si installa direttamente nello slot 0 (la posizione più a sinistra) di qualsiasi chassis 1746 standard, interfacciandosi con un massimo di 3 chassis locali e gestendo fino a 30 slot.

Dotato di due porte di comunicazione integrate, 1747-L553 offre la connettività Ethernet TCP/IP sul canale 1 insieme a un'interfaccia seriale RS-232 sul canale 0. Il canale 1 consente una connessione di rete fluida nell'ambiente produttivo tramite il cablaggio Ethernet 10Base-T standard, permettendo messaggistica peer-to-peer ad alta velocità, acquisizione dati e collegamento per la programmazione tramite hub di rete. Il canale 0 supporta versatili configurazioni seriali punto-punto e multidrop, inclusi i protocolli DF1 Full-Duplex, DF1 Half-Duplex master/slave, DH-485 e ASCII.

Il modulo include una RAM integrata alimentata da una batteria al litio sostituibile (numero di catalogo 1747-BA), che preserva i dati volatili del programma durante le interruzioni di alimentazione. Un condensatore interno mantiene alimentata la RAM per almeno 30 minuti durante la sostituzione della batteria, prevenendo la corruzione del programma. Per l'archiviazione permanente e non volatile, il processore supporta moduli di memoria Flash EPROM opzionali.

Caratteristiche

• Memoria utente da 64 KB: Offre una capacità ampliata per la programmazione ladder complessa, l'archiviazione dei dati e il monitoraggio dei file di stato.
• Esecuzione della logica ad alta velocità: Raggiunge un tempo di esecuzione di 0,37 µs per bit (XIC) e un tempo di scansione del programma di 0,9 ms/K.
• Canale Ethernet integrato: Il canale 1 offre comunicazioni Ethernet TCP/IP 10Base-T per un'integrazione di rete ad alta velocità.
• Canale seriale multiprotocollo: La porta RS-232 del canale 0 supporta i protocolli DF1 Full-Duplex, DF1 Half-Duplex, DH-485 e ASCII.
• Elevata capacità del sistema I/O: Supporta fino a 4096 ingressi discreti e 4096 uscite discrete in un sistema locale a 3 chassis (fino a 30 slot totali).

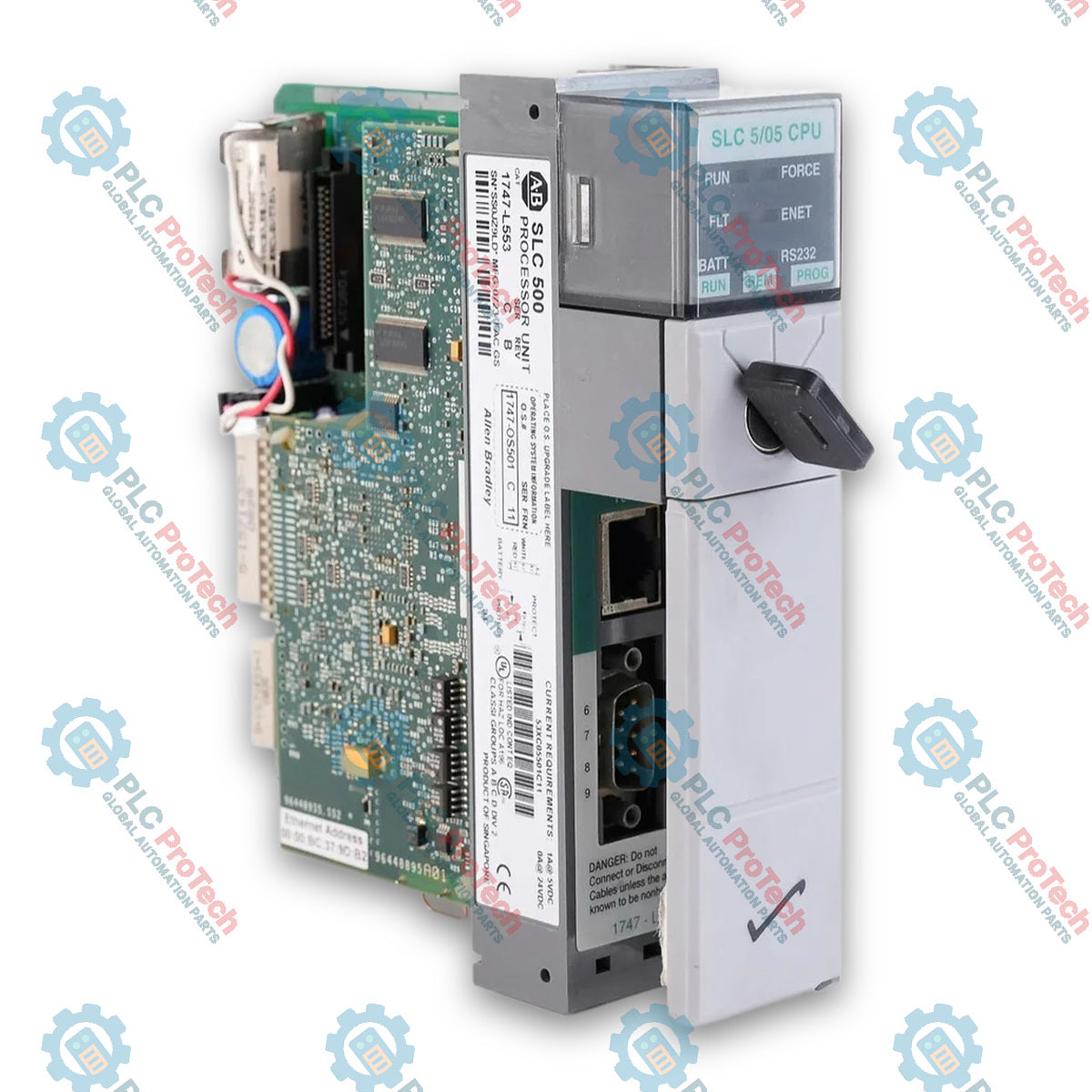

• LED di stato diagnostici: i LED sul pannello frontale indicano chiaramente lo stato di Alimentazione, Run, Guasto (FLT), Batteria (BATT), Forzatura, Ethernet (ENET) e dei canali RS232.
• Condensatore di backup da 30 minuti: mantiene la RAM alimentata per almeno 30 minuti durante la manutenzione della batteria senza perdita dei dati di sistema.

Applicazioni

• Assemblaggio automatizzato e movimentazione dei materiali: gestisce sequenze multiasse, linee di trasporto e trasferimenti di dati ad alta velocità verso i sistemi di supervisione tramite Ethernet.
• Sistemi di controllo dei processi: gestisce circuiti discreti e analogici in configurazioni con più chassis, con un massimo di 4.096 punti I/O discreti.
• Monitoraggio e controllo remoto: utilizza la rete TCP/IP standard per comunicare con piattaforme SCADA e HMI a livello di stabilimento.
• Aggiornamenti dei sistemi legacy: sostituisce i processori SLC 5/05 più piccoli da 16 KB o 32 KB (come 1747-L551 o 1747-L552) per ampliare la capacità del programma ladder senza riprogettare l'hardware.

Specifiche tecniche

Connessioni / Interfacce

Linee guida per l'installazione

1. Verifica di sicurezza: Assicurarsi che l'alimentazione del telaio 1746 sia completamente DISATTIVATA prima di inserire o rimuovere il processore.
2. Precauzioni contro le scariche elettrostatiche: Maneggiare il controllore afferrandolo dall'alloggiamento in plastica per evitare scariche elettrostatiche che possono danneggiare i componenti elettronici integrati o cancellare la memoria RAM.
3. Inserimento nel telaio: Far scorrere il processore nello slot 0 (lo slot più a sinistra) del telaio 1746 finché i fermi di ritenuta superiore e inferiore non scattano saldamente in posizione.
4. Rivestimento protettivo: Rimuovere il rivestimento protettivo per la spedizione dall'alloggiamento del modulo dopo l'installazione fisica nel telaio.
5. Verifica all'accensione: Accendere l'alimentatore del telaio (serie 1746-P1 fino a 1746-P7). Verificare che il LED POWER dell'alimentatore si accenda e che inizialmente il LED FLT (Fault) del controllore lampeggi.

Linee guida per la configurazione e la manutenzione

Configurazione iniziale della rete

1. Collegare un cavo seriale 1747-CP3 tra il canale 0 del processore e la porta COM del computer.
2. Aprire RSLogix 500 e configurare le impostazioni predefinite del driver seriale DF1 Full-Duplex (19,2 Kbaud, nessuna parità, controllo degli errori CRC).
3. Assegnare al canale 1 (Ethernet) l'indirizzo IP statico, la maschera di sottorete e le impostazioni del gateway richiesti tramite la connessione seriale RS-232.
4. Collegare il canale 1 all'hub o allo switch della rete Ethernet 10Base-T per abilitare il caricamento e il download ad alta velocità dei programmi ladder e la messaggistica di rete.

Manutenzione della batteria

• Avviso di batteria scarica: Sostituire la batteria al litio (cod. prodotto 1747-BA) quando il LED rosso BATT si accende sul pannello frontale.
• Autonomia di mantenimento della RAM: Un condensatore integrato mantiene intatti i dati in memoria per almeno 30 minuti dopo lo scollegamento della batteria.
• Procedura di sostituzione: Spegnere l'alimentazione, sganciare i fermi del telaio, estrarre il processore, scollegare il connettore della vecchia batteria dalla presa, fissare in posizione la nuova batteria 1747-BA, collegare il connettore e reinstallare il processore nello slot 0.

Conformità e certificazioni

• Certificato UL
• Approvato CSA
• Classe 1, gruppi A, B, C o D, divisione 2, aree pericolose
• Conforme CE (tutte le direttive applicabili)
