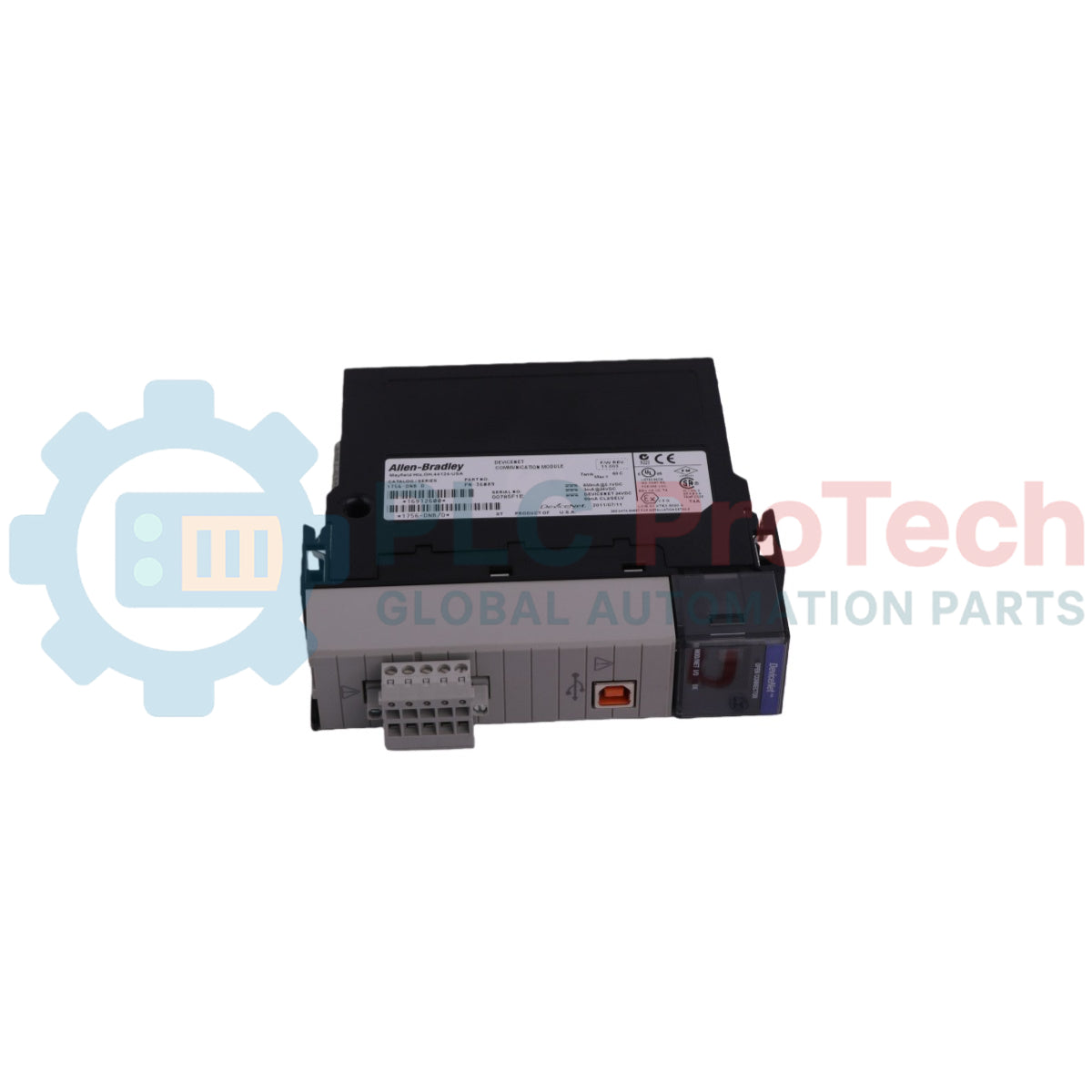

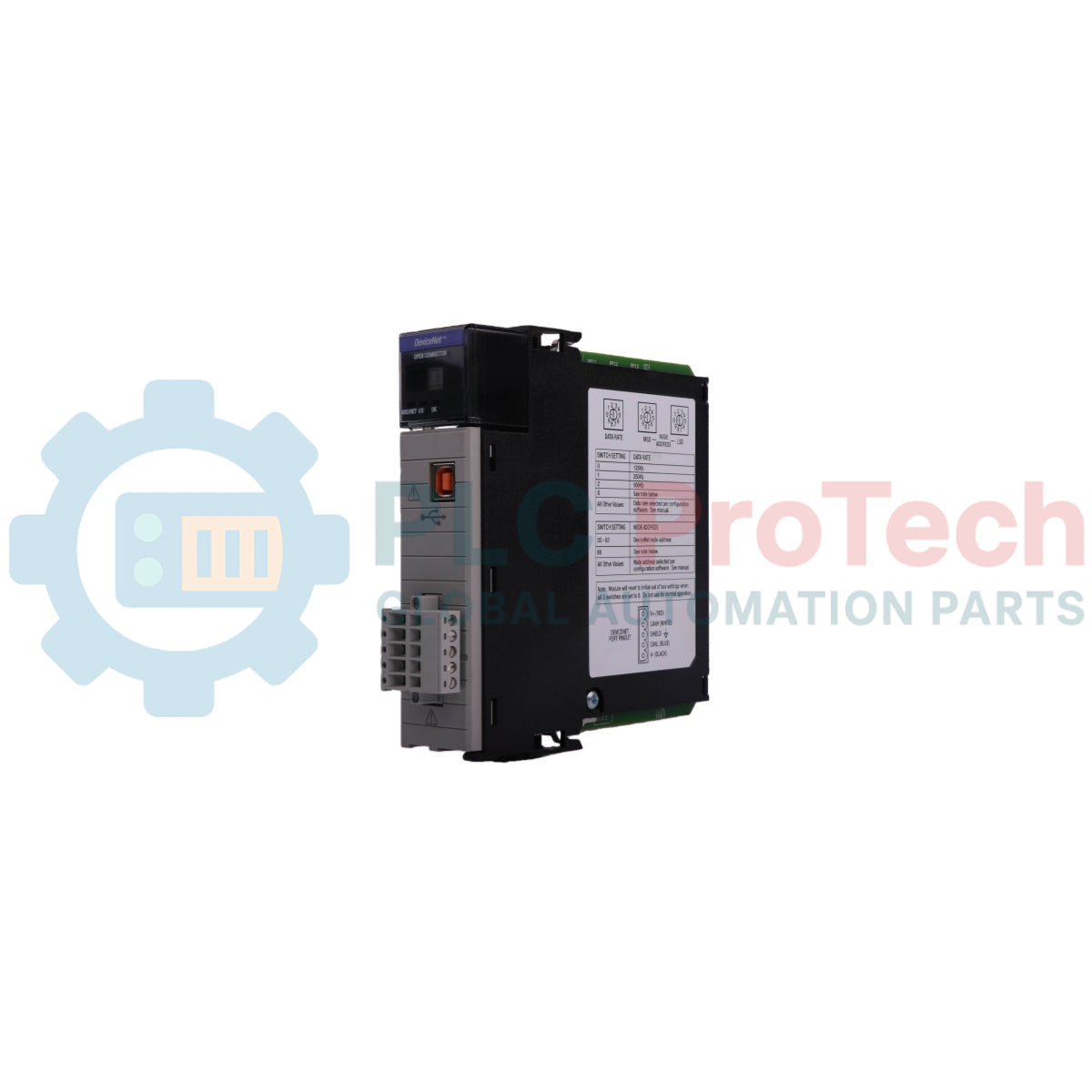

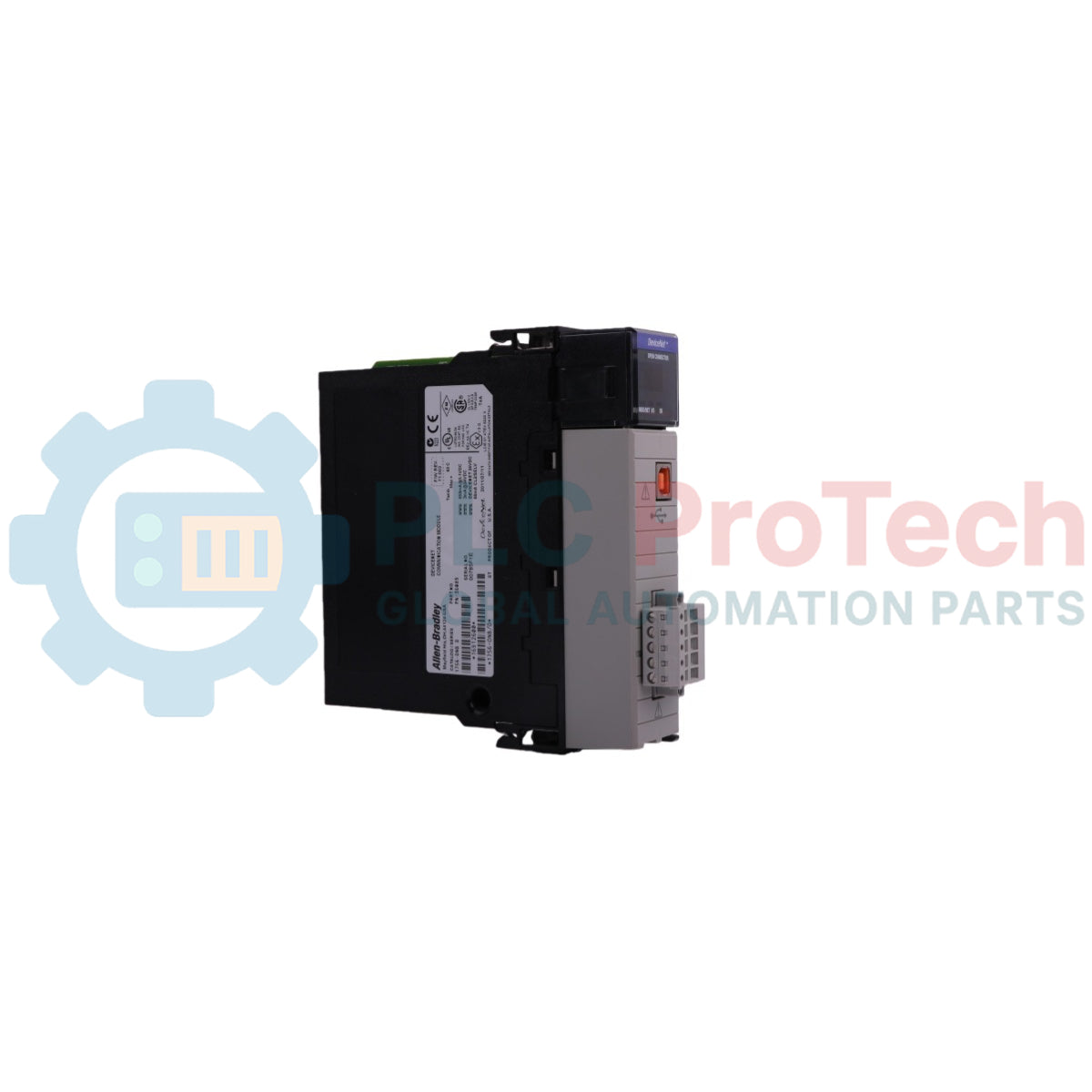

Allen-Bradley 1756-DNB Modulo scanner DeviceNet ControlLogix

Il 1756-DNB è un modulo scanner DeviceNet ControlLogix che funge da interfaccia tra il backplane del sistema ControlLogix e i dispositivi su una rete DeviceNet. Il 1756-DNB comunica con i dispositivi DeviceNet per leggere i dati di ingresso, scrivere i dati di uscita e gestire i parametri di configurazione tramite strutture predefinite di I/O e di stato del controller ControlLogix. È dotato di un display alfanumerico a 4 caratteri sul pannello anteriore e di indicatori di stato per la diagnostica del sistema, di selettori rotativi per le impostazioni della velocità di trasmissione e dell'indirizzo del nodo, di una porta USB 1.1 per la programmazione e la configurazione e di un connettore di interfaccia DeviceNet di tipo aperto.

Caratteristiche

• Si inserisce in qualsiasi slot di uno chassis ControlLogix e supporta più moduli scanner nello stesso chassis.
• Include un display alfanumerico integrato a 4 caratteri per la diagnostica, la segnalazione dei codici di errore e il monitoraggio del nodo.
• Dotato di selettori rotativi accessibili dalla parte anteriore/superiore per impostare la velocità di comunicazione della rete e l'indirizzo del nodo DeviceNet.
• Porta USB 1.1 integrata di tipo B per la programmazione, la configurazione e gli aggiornamenti del firmware direttamente da PC.
• Supporta fino a 123 parole di dati di uscita, 124 parole di dati di ingresso e registri dei dati di stato attraverso il backplane.
• Include indicatori di stato bicolore MOD/NET, I/O e OK per la rete, la scansione degli I/O e lo stato del modulo.

Applicazioni

• Controllo e monitoraggio della rete DeviceNet nei sistemi PLC ControlLogix.
• Collegamento di sensori di campo, attuatori, avviatori di motori e azionamenti ai controller ControlLogix.
• Reti di automazione industriale che richiedono l'acquisizione e il controllo distribuiti dei dati dei dispositivi.

Specifiche tecniche

Connessioni/Interfacce

Linee guida per l'installazione

• Allineare la scheda elettronica alle guide superiore e inferiore del telaio ControlLogix e far scorrere il modulo nello slot finché non è a filo con gli altri moduli.
• Montare all'interno di un involucro che fornisca un'adeguata protezione ambientale e che richieda un utensile per accedere all'interno.
• Cablare il connettore lineare DeviceNet open-style facendo corrispondere i terminali codificati a colori (Rosso: V+, Bianco: CAN_H, Nudo: Schermatura, Blu: CAN_L, Nero: V-).
• Assicurarsi che l'alimentazione della rete DeviceNet sia conforme ai requisiti applicabili (SELV/PELV per CE LVD; Classe 2 o tensione/corrente limitata per UL).
• Evitare di impostare o modificare la velocità di comunicazione del selettore rotativo mentre si è connessi a una rete attiva.
• Utilizzare un cavo USB di massimo 3,0 m senza hub per collegamenti temporanei di programmazione o configurazione.

Conformità e certificazioni

• Apparecchiatura di controllo industriale certificata UL (File UL E65584)
• Certificato UL per luoghi pericolosi di Classe I, Divisione 2, Gruppi A, B, C, D (File UL E194810)
• Apparecchiatura di controllo dei processi certificata CSA (File CSA LR54689C)
• Apparecchiatura di controllo dei processi certificata CSA per luoghi pericolosi di Classe I, Divisione 2, Gruppi A, B, C, D (File CSA LR69960C)
• Apparecchiatura approvata FM per luoghi pericolosi di Classe I, Divisione 2, Gruppi A, B, C, D
• Conforme alla Direttiva ATEX 94/9/CE dell'Unione Europea (EN 60079-15, protezione Zona 2 "n")
• Conforme alla Direttiva EMC 2004/108/CE dell'Unione Europea (EN 61326-1, EN 61000-6-2, EN 61000-6-4, EN 61131-2)
• Conforme all'Australian Radiocommunications Act (AS/NZS CISPR 11)
• Conforme alle specifiche DeviceNet, testato da ODVA
