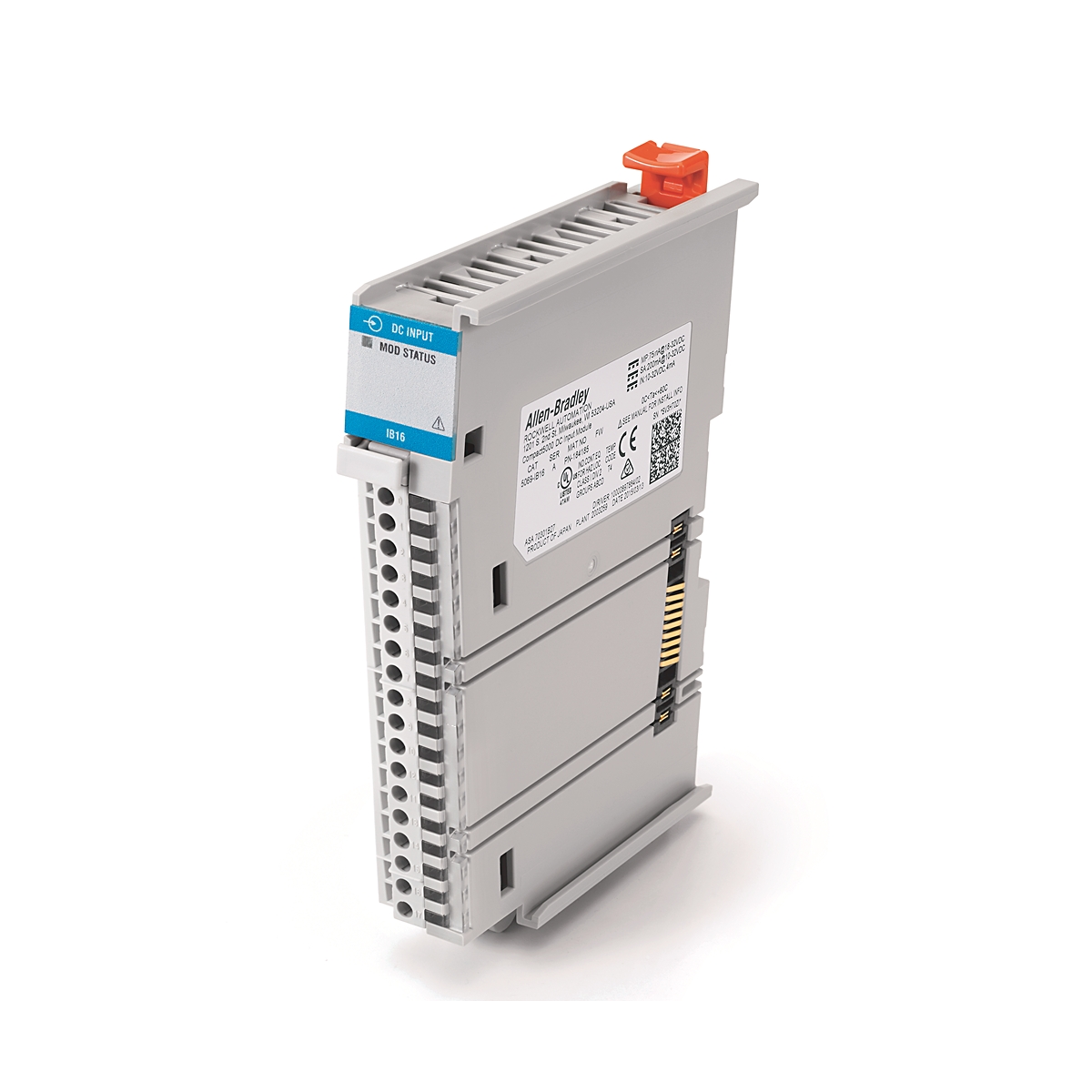

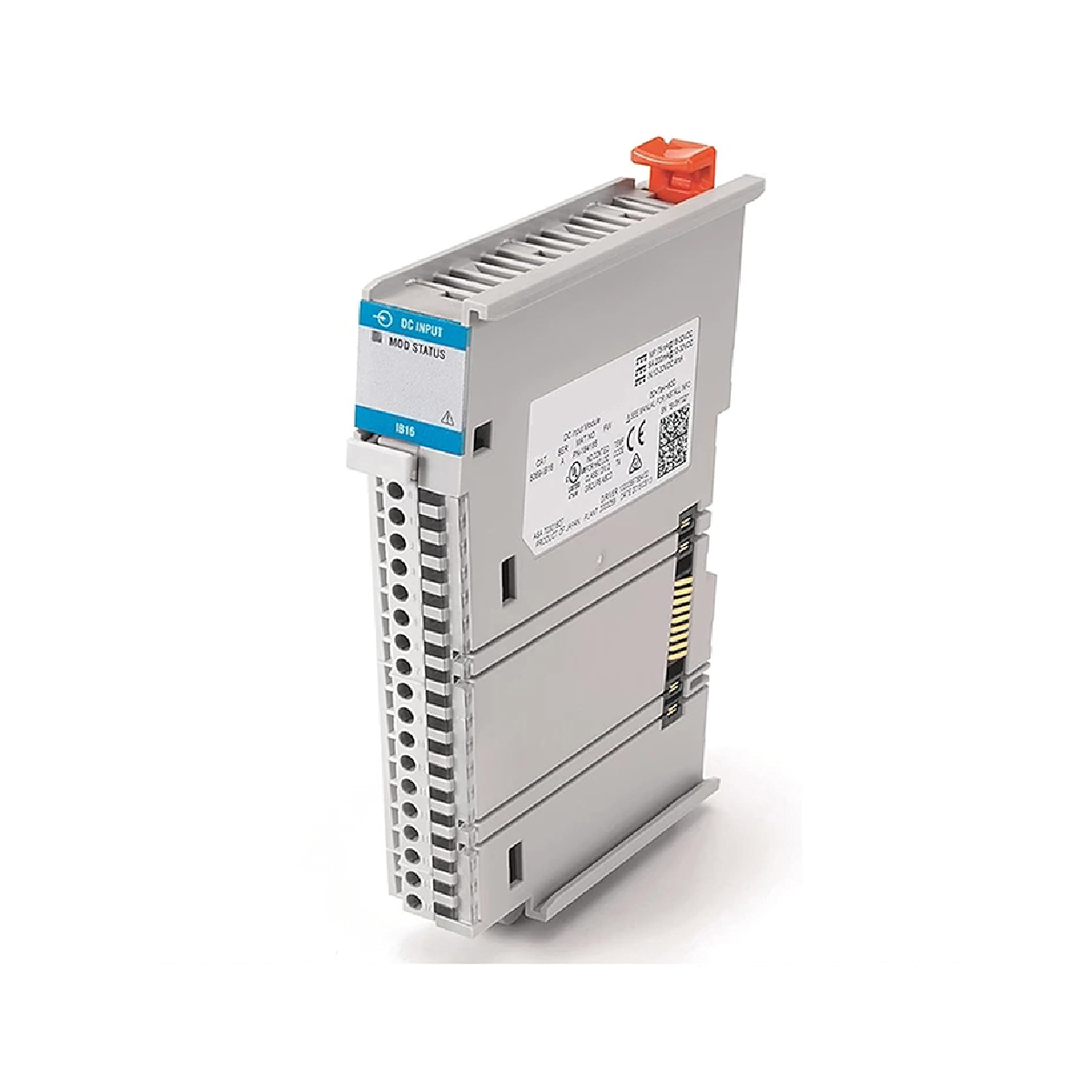

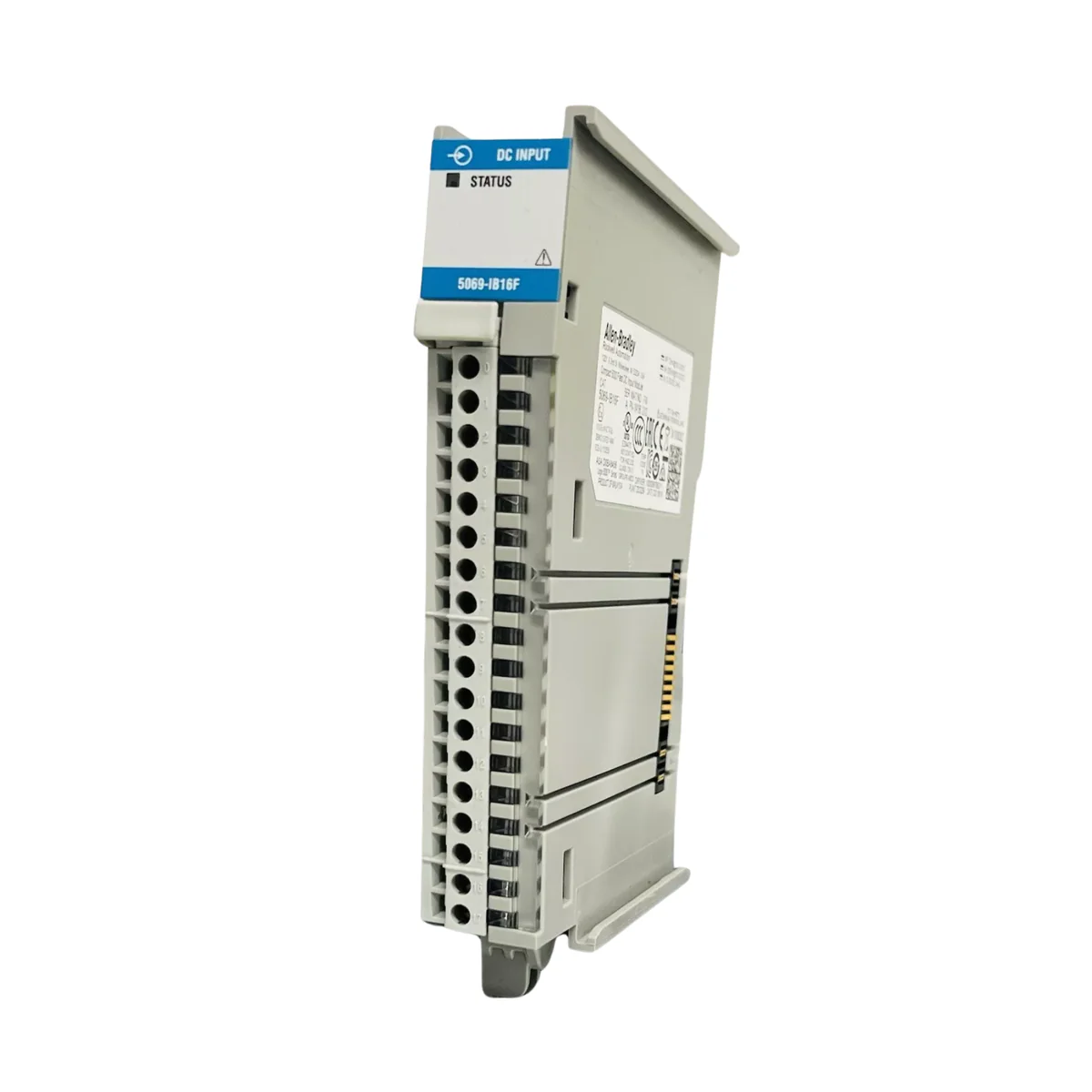

Modulo di ingressi digitali Allen-Bradley 5069-IB16 Compact 5000

Il 5069-IB16 è un modulo di ingressi digitali CC ad alta densità della famiglia Allen-Bradley Compact 5000 I/O . È progettato per interfacciarsi con i controllori CompactLogix 5380 e ControlLogix 5580 (tramite EtherNet/IP remoto). Dotato di 16 ingressi sinking, questo modulo è ottimizzato per applicazioni industriali ad alta velocità, in cui tempi di risposta rapidi e un rilevamento preciso dei segnali sono fondamentali per le prestazioni della macchina.

Specifiche tecniche principali

Funzionalità principali

1. Elaborazione ad alta velocità

In quanto parte della piattaforma Compact 5000 I/O, il 5069-IB16 offre velocità di comunicazione I/O-backplane significativamente superiori rispetto alle piattaforme 1769 o 1734 precedenti. Ciò garantisce che il controllore riceva le variazioni dello stato degli ingressi con una latenza minima, migliorando la precisione dei sensori ad alta velocità e dei riferimenti di registrazione.

2. Design degli ingressi sinking

Il modulo utilizza un'architettura sinking , ovvero fornisce un percorso verso il comune negativo per il dispositivo collegato. Questa è l'interfaccia standard per i sensori di campo "sourcing" (PNP).

3. Diagnostica completa

Il 5069-IB16 offre funzionalità diagnostiche avanzate. Tramite Studio 5000, gli ingegneri possono monitorare:

• Stato del modulo: Stato della connessione al backplane.

• Stato dell'alimentazione SA: Rilevamento della presenza dell'alimentazione sul lato campo.

• LED dello stato degli ingressi: Indicatori di stato verdi individuali per ciascuno dei 16 canali, situati sulla parte anteriore del modulo per una rapida diagnosi fisica dei problemi.

Domande frequenti tecniche

Quale morsettiera rimovibile (RTB) utilizza questo modulo?

Il 5069-IB16 è compatibile con le morsettiere a 18 pin 5069-RTB18-SCREW (con morsetti a vite) o 5069-RTB18-SPRING (a innesto rapido). Le RTB vengono generalmente vendute separatamente dal modulo I/O.

Questo modulo supporta la funzione RIUP?

Sì. Come altri moduli Compact 5000 I/O, supporta la rimozione e l'inserimento sotto tensione (RIUP), consentendo di sostituire il modulo senza arrestare l'intero sistema o scollegare il cablaggio di campo.

Qual è il requisito relativo all'"alimentazione SA"?

Il modulo richiede che l' alimentazione del sensore/attuatore (SA) venga fornita tramite il controllore o il distributore del potenziale di campo. Questa alimentazione serve a fornire la tensione agli ingressi e ai circuiti sul lato campo.

Guida alla progettazione e all'installazione

• Cablaggio: Utilizzare cavi schermati per gli ingressi soggetti a forti interferenze elettromagnetiche (EMI). Assicurarsi che il comune dell'alimentazione SA sia collegato correttamente al comune del sensore, in modo da creare un circuito completo.

• Impostazioni del filtro: Regolare le impostazioni del filtro digitale in Studio 5000 per eliminare il "rimbalzo dei contatti" degli interruttori di finecorsa meccanici. Per i sensori di prossimità ad alta velocità, impostare il tempo del filtro al minimo (0 ms) per acquisire gli impulsi rapidi.

• Gestione termica: Quando si montano affiancati moduli a 16 punti, assicurarsi che il quadro disponga di una ventilazione adeguata. La serie 5069 utilizza il raffreddamento passivo per convezione e richiede almeno 50 mm di spazio libero sopra e sotto il rack.

Vantaggi per la progettazione

Il 5069-IB16 è apprezzato per la sua efficienza e affidabilità. Grazie alla presenza di 16 punti in un profilo molto sottile, consente configurazioni I/O ad alta densità in quadri di controllo compatti. Le sue prestazioni deterministiche lo rendono la scelta standard per le moderne architetture Allen-Bradley, in cui l'obiettivo è sincronizzare gli I/O ad alta velocità con CIP Motion o con logiche di sicurezza complesse.
