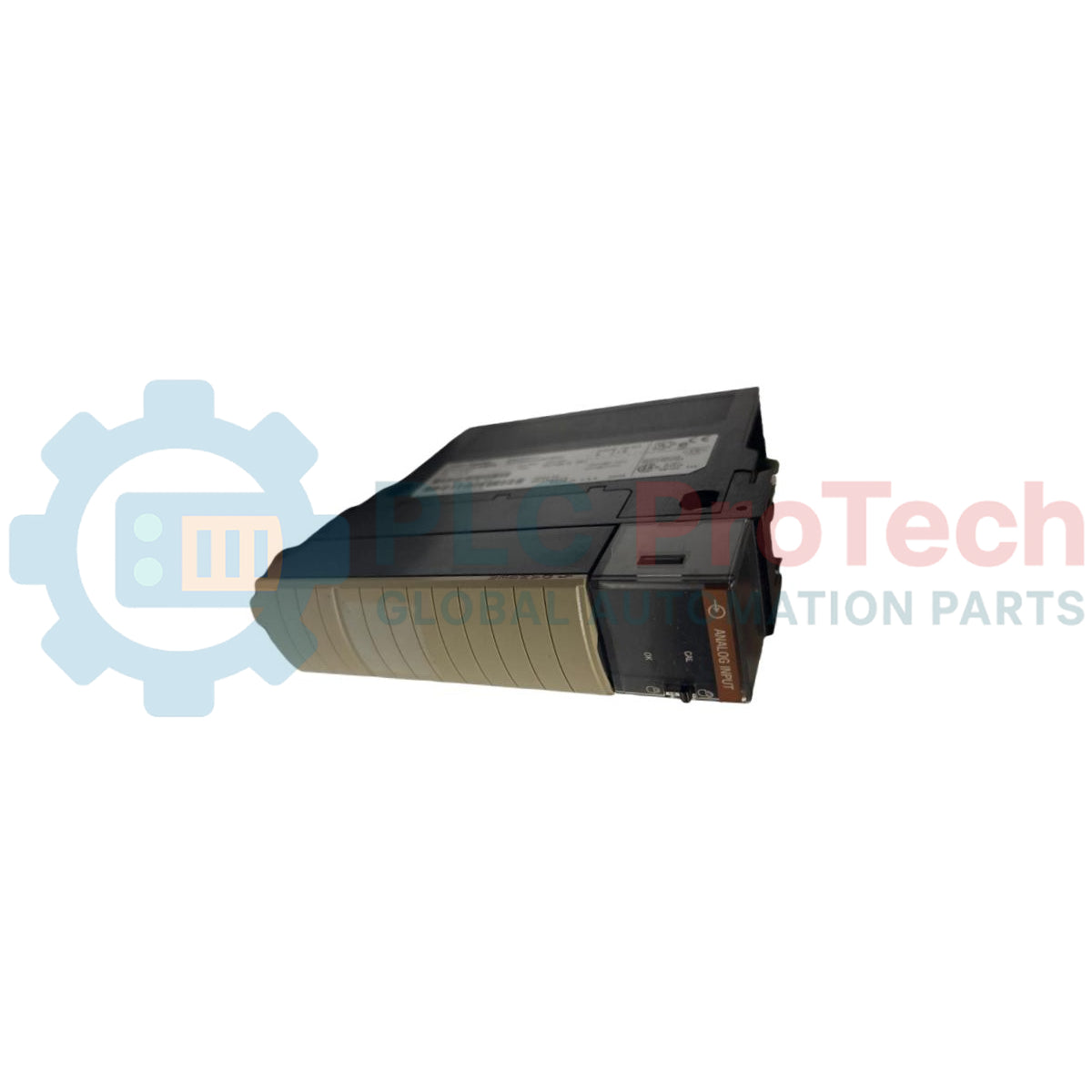

Modulo di ingresso analogico ControlLogix a 8 punti Allen-Bradley 1756-IF8

Descrizione

Allen-Bradley 1756-IF8 è un modulo di ingresso analogico non isolato progettato per l'acquisizione ad alta densità dei segnali nell'architettura del sistema di controllo ControlLogix. Questo modulo fornisce un'interfaccia diretta tra il controllore di automazione programmabile e gli strumenti di rilevamento sul campo, accettando segnali analogici di tensione e corrente sui propri ingressi. Configurabile per modalità operative single-ended, differenziale o differenziale ad alta velocità, il 1756-IF8 offre un'elaborazione e una conversione precise dei segnali, per supportare circuiti di controllo stabili in processi industriali diversificati.

Basato su un principio di conversione Sigma-Delta, il modulo elabora i segnali di ingresso con una risoluzione fino a 16 bit, consentendo una rappresentazione digitale estremamente accurata delle variabili di processo reali. Dotato di diagnostica a livello di canale, il 1756-IF8 rileva attivamente condizioni di errore di fuori scala, sotto scala e interruzione del filo, per mantenere la disponibilità del sistema e proteggere il processo. Utilizza la tecnologia produttore-consumatore per distribuire in modo efficiente i dati acquisiti a più controllori attraverso backplane locali o remoti.

Caratteristiche

• Configurazione multimodale: Supporta fino a 8 configurazioni di ingresso single-ended, 4 differenziali o 2 differenziali ad alta velocità su un singolo modulo.
• Intervallo flessibile dei segnali di ingresso: Supporta opzioni di tensione bipolare di +/-10 V, da 0 a 10 V e da 0 a 5 V, nonché circuiti di corrente da 0 a 20 mA e da 4 a 20 mA.
• Conversione ad alta risoluzione: Offre una risoluzione di 15 bit più il segno per la modalità di tensione bipolare e una risoluzione completa di 16 bit per gli ingressi di tensione unipolare e di corrente.
• Allarmi di processo integrati: Offre allarmi di processo programmabili, allarmi di velocità e segnalazione degli errori diagnostici direttamente al backplane.
• Design dello chassis sostituibile a caldo: Supporta la rimozione e l'inserimento sotto tensione (RIUP), consentendo di sostituire i moduli sul campo senza scollegare l'alimentazione del backplane dello chassis.

Applicazioni

• Monitoraggio in tempo reale dei trasmettitori di processo nei settori petrolifero, del gas e della produzione chimica.
• Registrazione dati ad alta velocità per sensori di pressione, portata e livello negli impianti di trattamento delle acque.
• Integrazione di trasduttori e sensori di temperatura tramite condizionatori di segnale esterni.
• Sistemi generali di automazione di fabbrica che richiedono un rilevamento analogico centralizzato ad alta densità.

Specifiche tecniche

Collegamenti/Interfacce

Linee guida per l'installazione

• Allineamento del telaio: Spingere saldamente il modulo nelle guide dello slot del telaio locale o remoto finché i fermi superiore e inferiore non scattano in posizione. L'installazione o la rimozione possono essere eseguite mentre l'alimentazione del backplane è attiva.
• Cablaggio del morsetto rimovibile: Collegare i fili di segnale schermati o non schermati al RTB a 36 pin (1756-TBCH o 1756-TBS6H) prima di fissare il blocco alla parte anteriore del modulo.
• Schermatura e messa a terra: Spelare un breve tratto della guaina del cavo, attorcigliare insieme la schermatura in lamina e il filo di drenaggio nudo, quindi collegare la linea di drenaggio a una corretta messa a terra del pannello per ridurre le interferenze elettromagnetiche esterne.
• Resistenze del loop di corrente: Assicurarsi che i loop di corrente siano instradati correttamente attraverso il terminale i RTN specificato, per far passare la corrente attraverso la resistenza di precisione interna da 249 Ohm.
