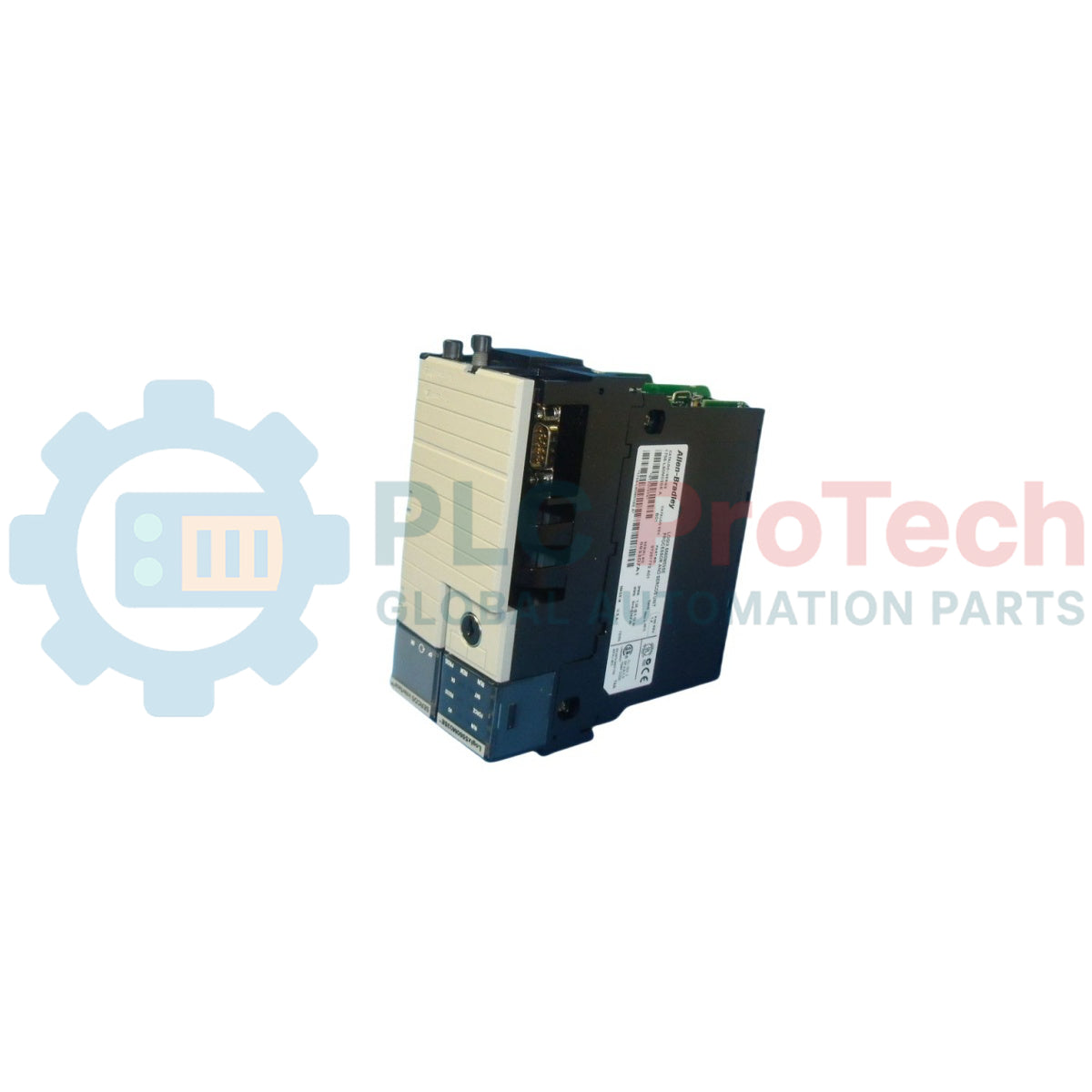

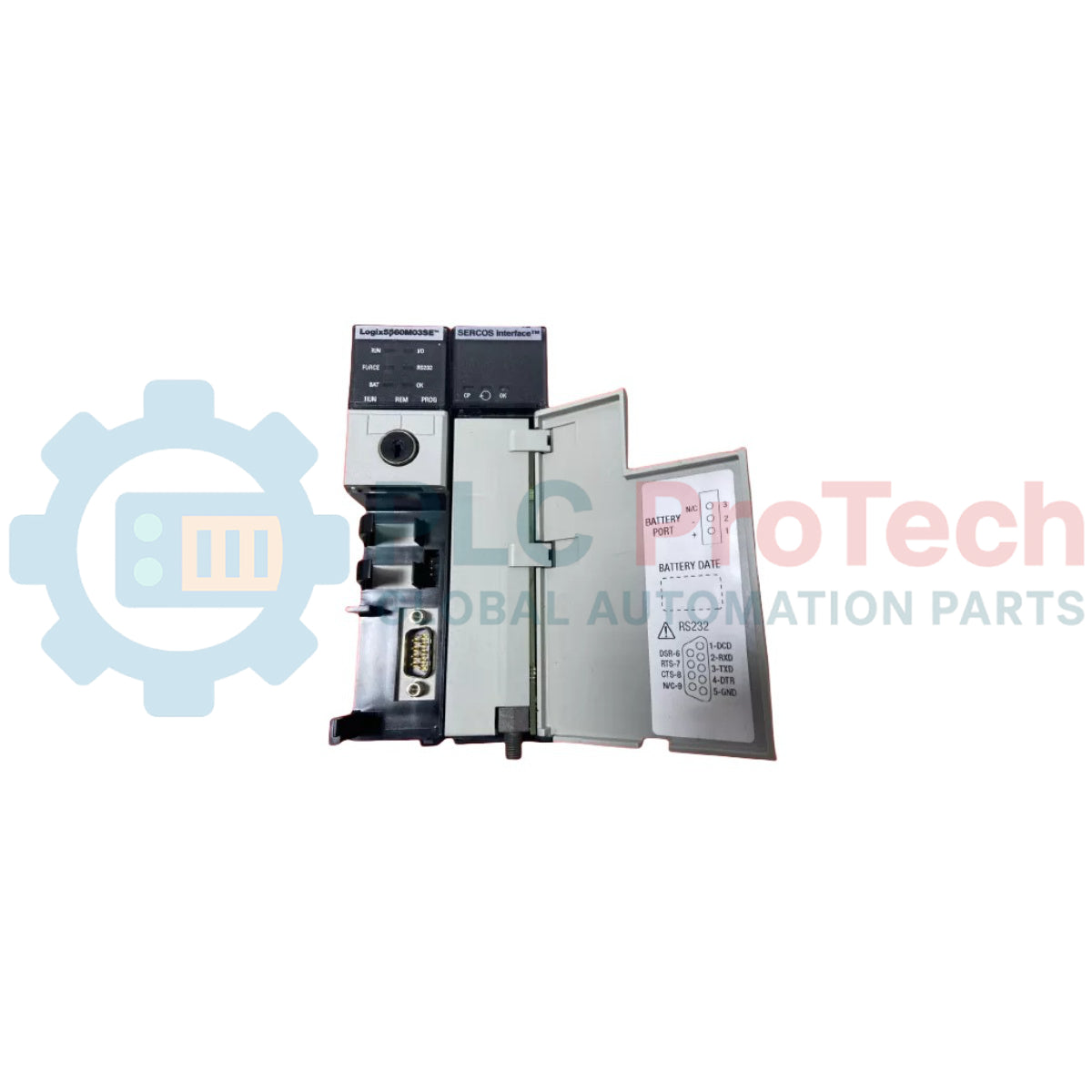

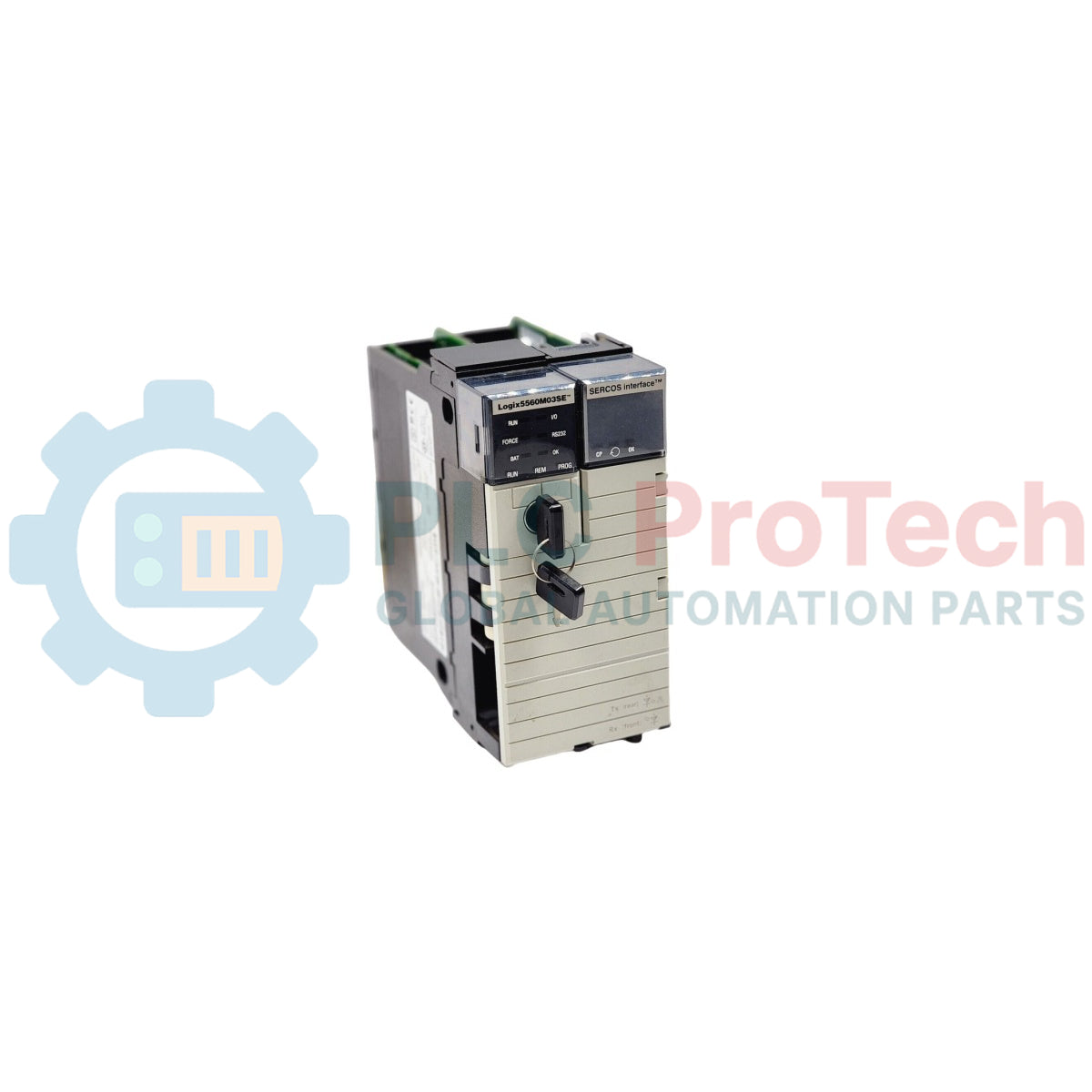

Modulo controller programmabile ControlLogix Allen-Bradley 1756-L60M03SE

Descrizione

L'Allen-Bradley 1756-L60M03SE è un modulo controller combinato a due slot appartenente alla famiglia di prodotti ControlLogix 5560. Il 1756-L60M03SE dispone di 750 KB di memoria integrata per dati e logica, oltre a una capacità di memoria I/O di 478 KB. Progettato con un'interfaccia SERCOS integrata a tre assi, il 1756-L60M03SE offre prestazioni simili a quelle di un controller ControlLogix 5563, fornendo al contempo il controllo diretto del movimento per un massimo di tre azionamenti con interfaccia SERCOS.

Il 1756-L60M03SE include una porta di comunicazione seriale RS-232 integrata e supporta diverse reti industriali tramite moduli di comunicazione ControlLogix opzionali, tra cui EtherNet/IP, ControlNet, DeviceNet, Data Highway Plus, Remote I/O e SynchLink. Conforme alla norma IEC 61131-3, il 1756-L60M03SE supporta linguaggi di programmazione standard, tra cui diagramma a contatti, testo strutturato, diagramma a blocchi funzionali e diagramma funzionale sequenziale (SFC).

Caratteristiche

• Controller ControlLogix combinato a due slot con interfaccia SERCOS integrata a 3 assi
• 750 KB di memoria integrata per dati e logica con 478 KB di memoria I/O
• Memorizzazione non volatile tramite scheda Industrial CompactFlash 1784-CF64 opzionale
• Supporto per il backup esteso della batteria tramite il modulo batteria 1756-BATM
• Supporto alla programmazione multilingue conforme alla norma IEC 61131-3 (diagramma a contatti, testo strutturato, diagramma a blocchi funzionali, SFC)
• Supporto per un massimo di 250 connessioni del controller
• Supporto integrato del movimento per ingressi Encoder, LDT e SSI
• Possibilità di espansione del controllo del movimento tramite moduli chassis opzionali (ad es. 1756-M03SE, 1756-HYD02, 1756-M02AE, 1756-M02AS)

Applicazioni

• Sistemi di controllo del movimento servo SERCOS multiasse
• Reti di automazione distribuita dei processi e discreta
• Macchinari complessi per confezionamento, movimentazione dei materiali e assemblaggio
• Architettura PAC distribuita autonoma o distribuita su più rack

Specifiche tecniche

Linee guida per l'installazione

• Posizionamento del modulo: assicurarsi che il controller a due slot sia inserito saldamente in due slot adiacenti del backplane di uno chassis 1756 ControlLogix compatibile prima di applicare l'alimentazione.
• Topologia ad anello SERCOS: quando si collegano gli azionamenti con interfaccia SERCOS alla porta ottica, assicurarsi che ogni asse di un anello SERCOS utilizzi un numero di nodo univoco. Assicurarsi che ogni modulo SERCOS aggiuntivo nello chassis mantenga il proprio anello indipendente.
• Precauzione per la rete DH-485: scollegare il controller da qualsiasi rete DH-485 prima di eseguire gli aggiornamenti del firmware, per evitare errori di comunicazione della rete.
• Messa a terra e schermatura: seguire le linee guida standard del sistema ControlLogix per la messa a terra dello chassis e la gestione dei cavi in fibra ottica, al fine di ridurre le interferenze EMI/RFI.
