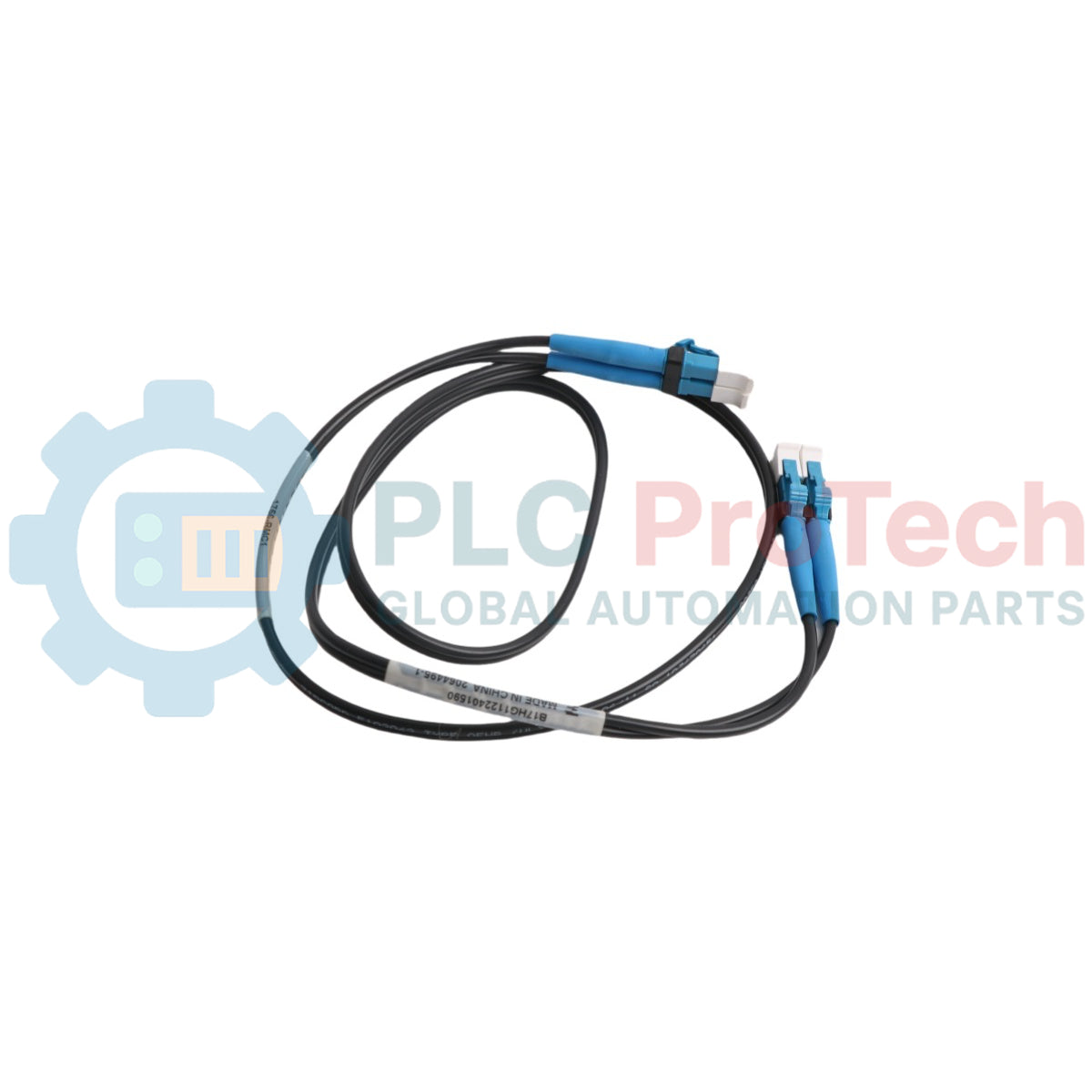

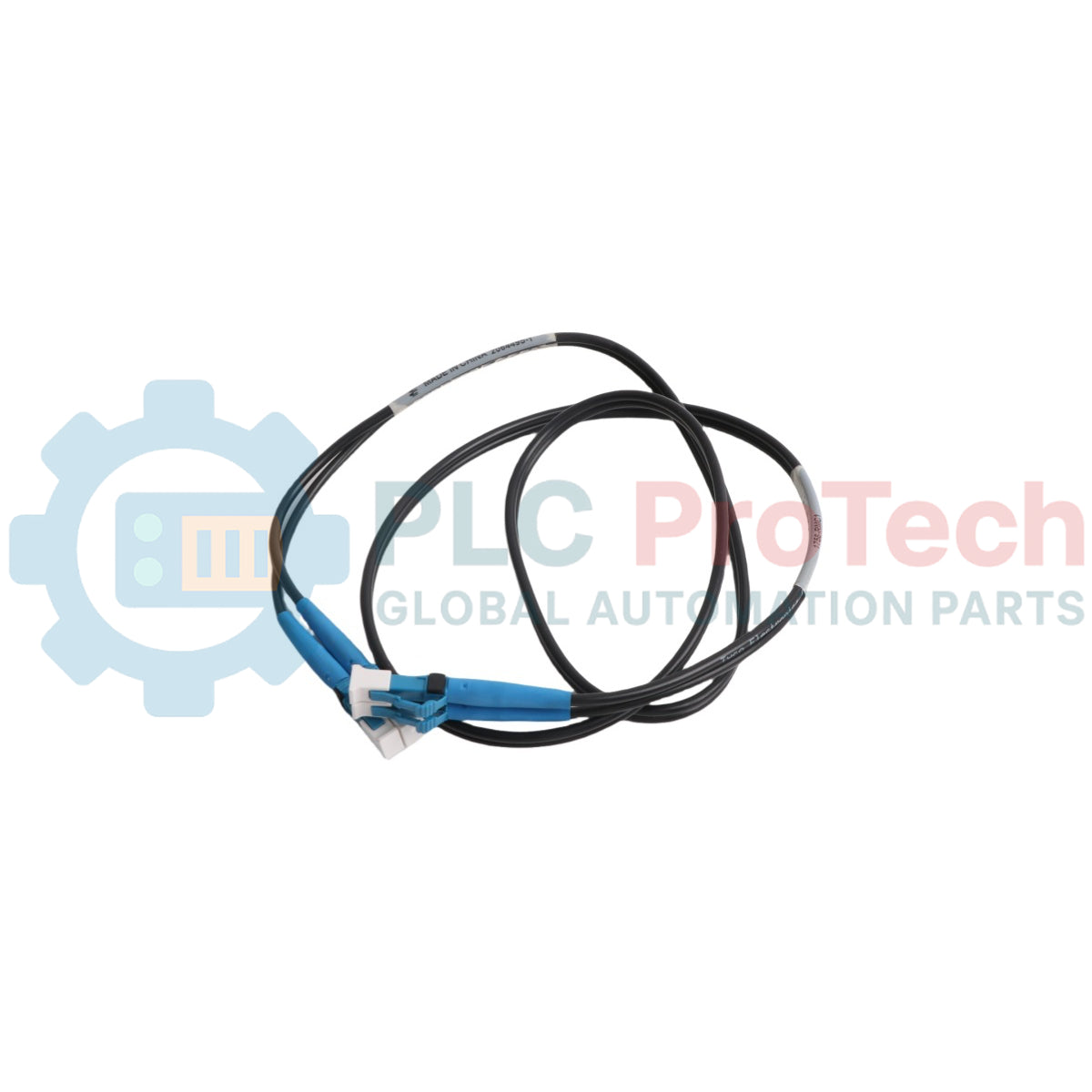

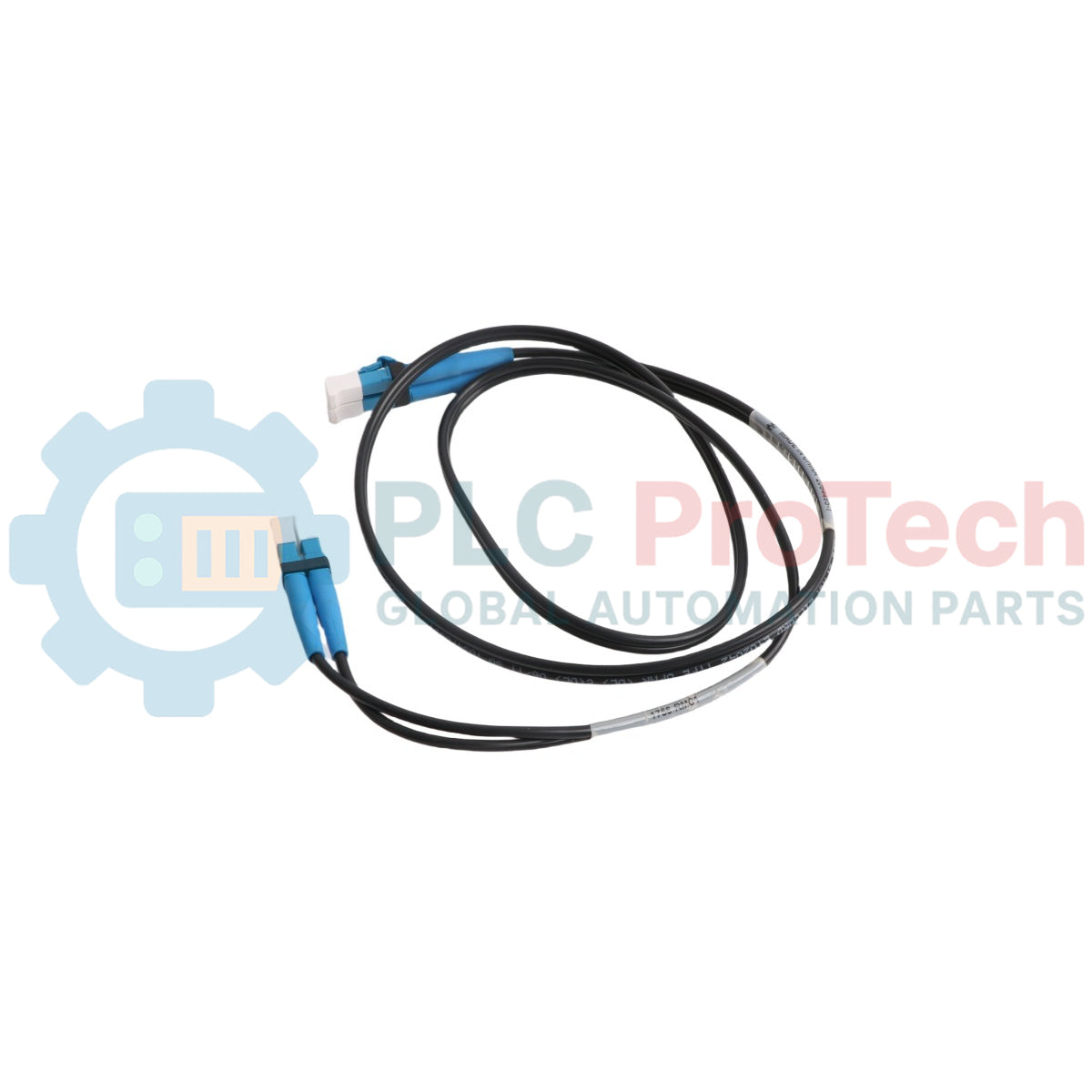

Allen-Bradley 1756-RMC1 Cavo in fibra per ridondanza ControlLogix

Descrizione

Allen-Bradley 1756-RMC1 è un gruppo di interfaccia fisica dedicato e ad alta velocità, progettato per interconnettere i canali di sincronizzazione tra piattaforme hardware ridondanti. Questo cavo in fibra per la ridondanza ControlLogix da 1 metro stabilisce una comunicazione diretta tra moduli a bassa latenza tra moduli di ridondanza 1756-RM o 1756-RM2 separati, montati in chassis indipendenti. Facilitando la replica continua dello stato dell'hardware e dei segnali di sincronizzazione, il gruppo consente al controller di backup di replicare le attività di controllo del processore principale, prevenendo interruzioni operative durante un evento di commutazione dell'unità principale.

Caratteristiche

• Interfaccia dedicata ad alta disponibilità: progettata specificamente per i moduli della serie 1756-RM, per mantenere la sincronizzazione continua dei dati tra coppie di controller ad alta disponibilità.
• Lunghezza ottimizzata del mezzo: presenta una lunghezza fisica fissa di 1 metro per ridurre al minimo l'attenuazione del percorso ottico, offrendo al contempo una tolleranza di instradamento sufficiente tra rack adiacenti.
• Isolamento del nucleo in fibra ottica: utilizza percorsi con mezzo ottico per garantire un'immunità superiore ai disturbi elettromagnetici e alle interferenze a radiofrequenza nelle configurazioni di impianti industriali gravose.
• Ritenzione robusta dei connettori: dotato di alloggiamenti per terminazioni per impieghi gravosi che si innestano saldamente nelle porte di interfaccia dei moduli di ridondanza, per evitare disconnessioni accidentali.

Applicazioni

• Interconnessione dei moduli di ridondanza 1756-RM in sistemi PLC di grandi dimensioni a doppio chassis sincronizzati.
• Controlli di backup ad alta disponibilità dei processi negli impianti di trattamento delle acque, di generazione elettrica e nelle linee di assemblaggio automobilistico.
• Loop di controllo delle infrastrutture critiche che richiedono transizioni senza interruzioni dal processore principale a quello di backup, senza perdita di stato.

Specifiche tecniche

Modelli alternativi e compatibilità

L'assemblaggio 1756-RMC1 è specificamente dedicato all'ecosistema dei moduli di ridondanza ControlLogix. È nativamente compatibile con i moduli standard 1756-RM e con le piattaforme hardware ad alta disponibilità 1756-RM2. Per le installazioni che richiedono distanze maggiori tra gli armadi di controllo o tra armadi adiacenti, è necessario utilizzare varianti di lunghezza alternative della stessa famiglia funzionale, come gli assemblaggi 1756-RMC3 da 3 metri o 1756-RMC10 da 10 metri, invece di giuntare o modificare questo collegamento in fibra.

Insidie applicative e note ingegneristiche

Una grave insidia ingegneristica durante l'installazione consiste nel violare i parametri del raggio di curvatura fisico dell'anima in fibra ottica all'interno delle canaline per cavi. Forzare pieghe nette a 90 gradi o comprimere il fascio di cavi con fascette di plastica eccessivamente serrate provoca perdite da microcurvatura, che degradano i livelli di attenuazione del segnale nei punti di giunzione dei ricetrasmettitori e causano perdite di sincronizzazione o guasti irreversibili di perdita del partner. Inoltre, assicurarsi che entrambe le estremità delle ferrule dei connettori in fibra siano accuratamente ispezionate e prive di polvere e grasso prima dell'accoppiamento; l'utilizzo di percorsi di interconnessione contaminati può danneggiare i pacchetti di convalida dei dati, impedendo ai sistemi primario e di backup di stabilire uno stato sincronizzato qualificato.
