Allen-Bradley

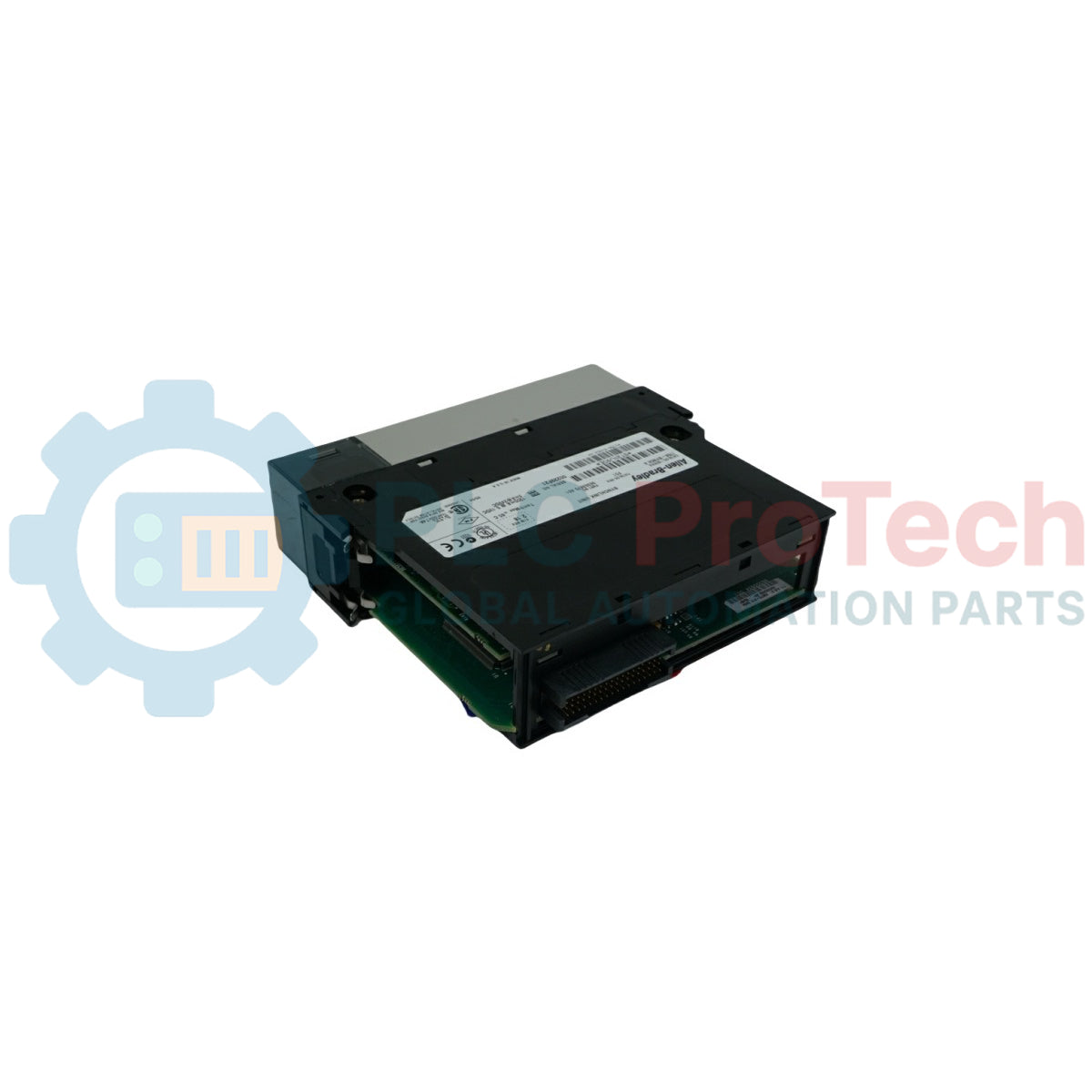

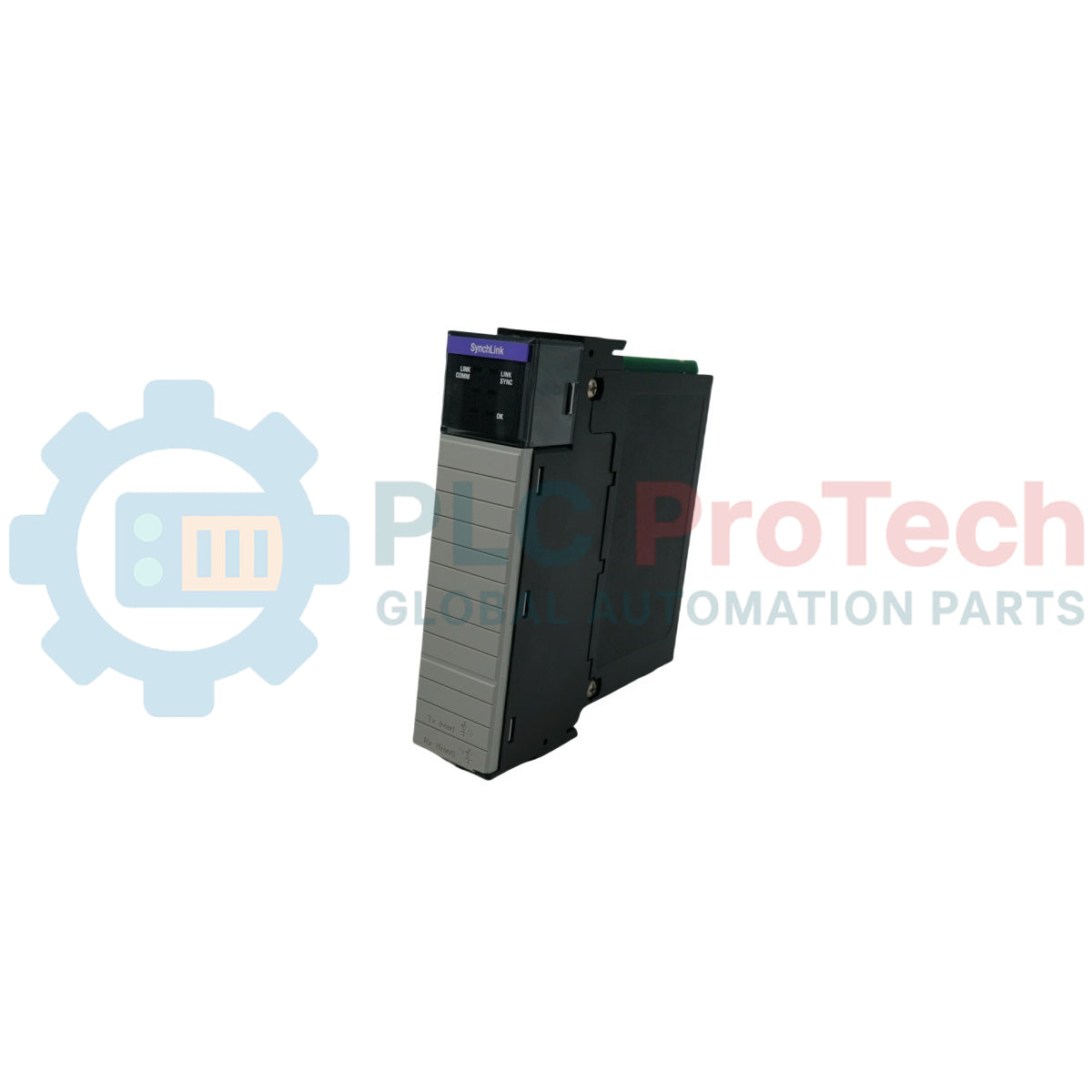

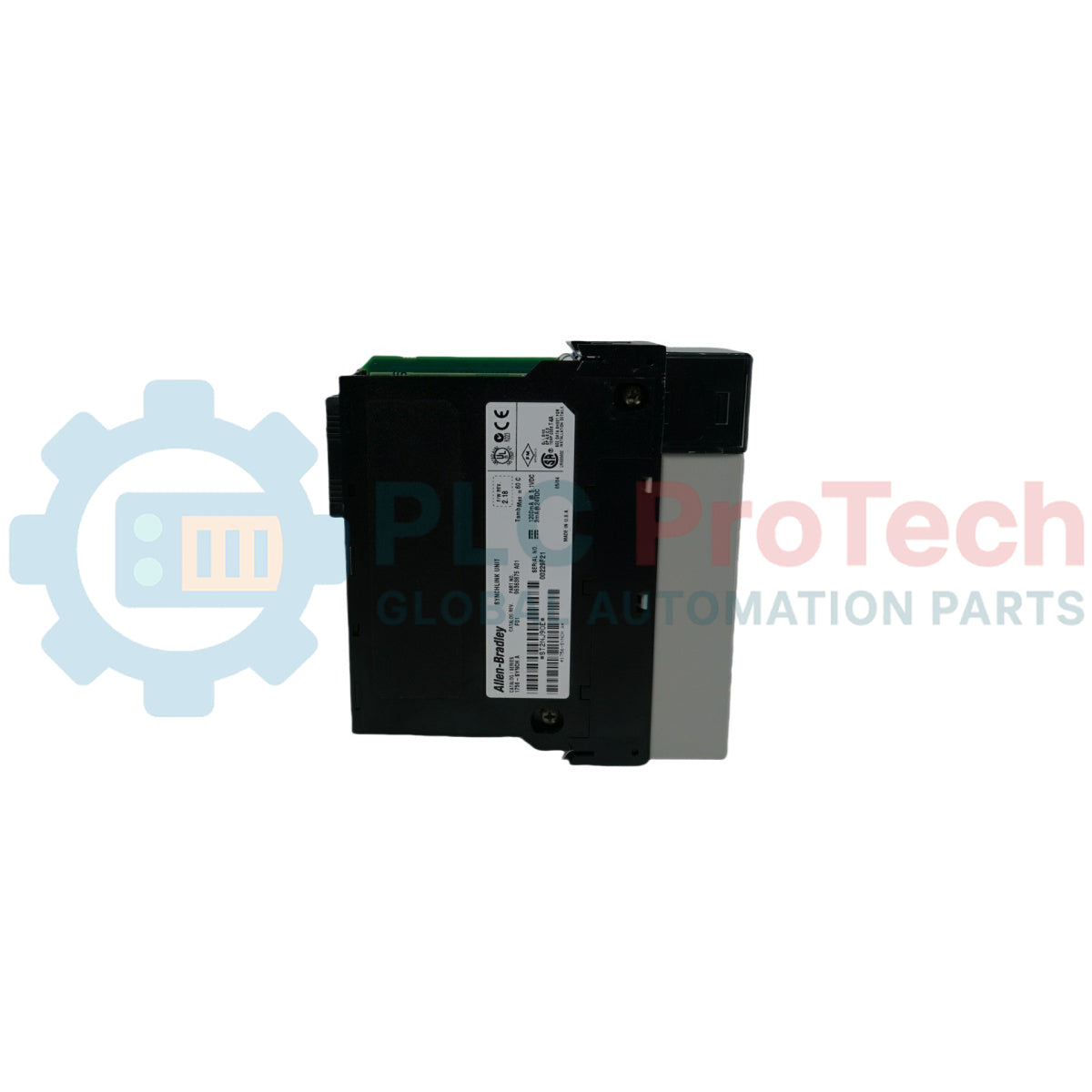

Modulo di comunicazione SynchLink ControlLogix Allen-Bradley 1756-SYNCH

SKU 1756-SYNCH

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Allen-Bradley

  • Product No.: 1756-SYNCH

  • Country of origin:United States

  • Product Type: Modulo di comunicazione Synchlink

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 300g

  • Dimensions: 21,5 x 14,0 x 4,8 cm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

L'Allen-Bradley 1756-SYNCH funge da interfaccia di comunicazione dedicata ad alta velocità in fibra ottica, che stabilisce la trasmissione deterministica dei dati e la sincronizzazione dell'orologio di sistema tra più piattaforme di controllo. Progettato per essere inserito direttamente in qualsiasi chassis standard, questo modulo di comunicazione SynchLink consente il consumo di dati peer-to-peer tra controllori indipendenti, permettendo di trasferire con latenza minima le variabili degli assi di movimento e i dati di coordinamento degli azionamenti. Gestendo frame specializzati in fibra ottica tramite porte dedicate del livello fisico, l'unità allinea le basi dei tempi del sistema distribuito necessarie per processi di automazione altamente integrati e interdipendenti.

Caratteristiche

  • Trasferimento dati deterministico: Fornisce comunicazioni sincrone con una velocità di trasmissione dei frame fissa di 50 microsecondi.
  • Throughput dati fisso: Funziona a una velocità dati SynchLink costante di 5 Mbps per la distribuzione del movimento e del controllo in tempo reale.
  • Collegamento ottico tra più chassis: Integra 2 porte locali per cavi in fibra ottica che utilizzano una lunghezza d'onda operativa di 650 nm.
  • Architettura dei frame ottimizzata: Utilizza una struttura dei frame altamente organizzata, contenente 3 byte di flag, 1 byte di controllo, 24 byte di dati e un campo di controllo a ridondanza ciclica (CRC) di 2 byte per la verifica della trasmissione.
  • Supporto dell'infrastruttura di alimentazione: Progettato per interfacciarsi senza problemi con backplane alimentati da moduli di alimentazione standard o ridondanti.

Applicazioni

  • Sincronizzazione dell'orologio di sistema master/slave tra più chassis nelle linee di produzione ad alta velocità.
  • Sistemi di azionamento coordinati e distribuzione del controllo del movimento in tempo reale tra rack industriali separati.
  • Consumo tra controllori delle variabili degli assi di movimento critici senza il sovraccarico della larghezza di banda di una rete tradizionale.

Specifiche tecniche

Parametro Specifiche
Produttore Allen-Bradley / Rockwell Automation
Codice modello 1756-SYNCH
Tipo di modulo Modulo di comunicazione SynchLink
Linea di prodotto ControlLogix
GTIN 10612598275301
UPC 10612598307699
Velocità dati / baud rate 5 Mbps
Lunghezza d'onda operativa 650 nm
Velocità di elaborazione dei frame 50 us
Corrente assorbita dal backplane (5.1 V CC) 1200 mA
Corrente assorbita dal backplane (24 V CC) 3 mA (il contesto fornito dall'utente indica fino a 3 mA; i parametri della fonte originale riportano 2.5 mA)
Dissipazione di potenza (max) 6.2 W
Dissipazione termica 21.2 BTU/ora
Compatibilità con il mezzo in fibra Cavo in silice rivestita dura (HCS) da 200-230 micron
Tipo di terminazione della fibra Versalink V-System
Intervallo di lunghezze del cavo consentito 1 - 300 m
Sezione del cavo interno prevista 20 AWG
Grado di protezione dell'involucro Nessuno (stile aperto)
Intervallo di temperatura operativa Da 0 gradi Celsius a 60 gradi Celsius (da 32 gradi Fahrenheit a 140 gradi Fahrenheit)
Limiti agli urti durante il funzionamento 30g
Paese di origine Stati Uniti / USA
Peso di spedizione (calcolato) 1.00 lb (0.45 kg)
Dimensioni della confezione (calcolate) 21.5 x 14.0 x 4.8 cm (8.46 x 5.51 x 1.89 in.)

Modelli alternativi e compatibilità

Il modulo 1756-SYNCH stabilisce configurazioni di comunicazione esplicite a livello fisico che impongono l'uso di cavi in vetro specializzati Hard-Clad Silica (HCS) da 200-230 micron con terminazione Versalink V-System. Non può essere sostituito direttamente con interfacce standard in fibra per telecomunicazioni multi-mode o single-mode LC/ST. Per estensioni specifiche del layout, gli accessori funzionali approvati includono i cavi in fibra ottica preassemblati 1403-CFxxx o i cavi simplex grezzi da 200 um HCP-M0200T V01RK.

Problemi applicativi e note ingegneristiche

Un rischio importante durante l'installazione consiste nell'ignorare i limiti di attenuazione del collegamento in fibra ottica su lunghe tratte fisiche fino al limite di 300 m. Assicurarsi che il percorso principale della fibra sia privo di curve strette che violino i requisiti relativi al raggio minimo, poiché le microcurvature causano una massiccia perdita di luce alla lunghezza d'onda operativa di 650 nm, generando errori CRC nel verificatore dei parametri del frame. Anche le particelle ambientali costituiscono una minaccia per l'interfaccia; poiché il modulo utilizza un design con involucro aperto, l'installazione dell'unità in ambienti che non soddisfano le specifiche industriali di pulizia e asciuttezza contaminerà le porte dei ricetrasmettitori e destabilizzerà il circuito di allineamento del clock a 50 us.

Linee guida per l'installazione

AVVERTENZA CRITICA: Isolare e interrompere completamente tutte le utenze elettriche primarie che alimentano il backplane dello chassis di controllo prima di far scorrere o scollegare il gruppo di comunicazione. L'esecuzione delle operazioni di inserimento del modulo mentre il rack contiene tensione residua attiva comporta il rischio di generare picchi imprevisti di rumore sul backplane, perdite di comunicazione sui nodi adiacenti o degrado dei componenti.
1
Individuare uno slot libero all'interno dello chassis ControlLogix designato e verificare l'allineamento strutturale dei pin del connettore del backplane interno.
2
Allineare la scheda a circuiti del modulo con le guide superiori e inferiori della scheda nello slot scelto.
3
Premere saldamente il modulo nello slot finché le linguette superiori e inferiori dell'alloggiamento non scattano in posizione, a filo con il telaio dello chassis.
4
Rimuovere i cappucci antipolvere protettivi dalle 2 porte ottiche e pulire i ricetrasmettitori prima di inserire le terminazioni in fibra Versalink V-System.
5
Fissare il cablaggio in fibra ottica nella canalina portacavi, verificando che la lunghezza del collegamento fisico rimanga compresa tra 1 m e 300 m senza curve strette.

FAQ

Quali tipi specifici di anima del cavo in fibra e di connettori sono richiesti per questo modulo?

Il modulo richiede un cavo in fibra ottica HCS (silice con rivestimento rigido) da 200-230 micron, terminato con un connettore di terminazione fisica Versalink V-System.

Qual è la distanza massima supportata tra i collegamenti degli chassis connessi?

La lunghezza certificata del tratto di cavo in fibra ottica punto-punto deve essere mantenuta entro un intervallo strutturale compreso tra 1 metro e un massimo di 300 metri.

Quanta corrente del backplane assorbe il collegamento di comunicazione durante l'esecuzione nello stato attivo?

Il modulo assorbe una corrente nominale elevata di 1200 mA a 5.1 V CC e una corrente ausiliaria minima da 2,5 mA a 3 mA a 24 V CC.

Qual è la velocità di sincronizzazione continua dei frame del collegamento dati?

Il modulo mantiene comunicazioni di sistema sincrone e deterministiche con una velocità fissa dei frame di 50 microsecondi.
