Allen-Bradley

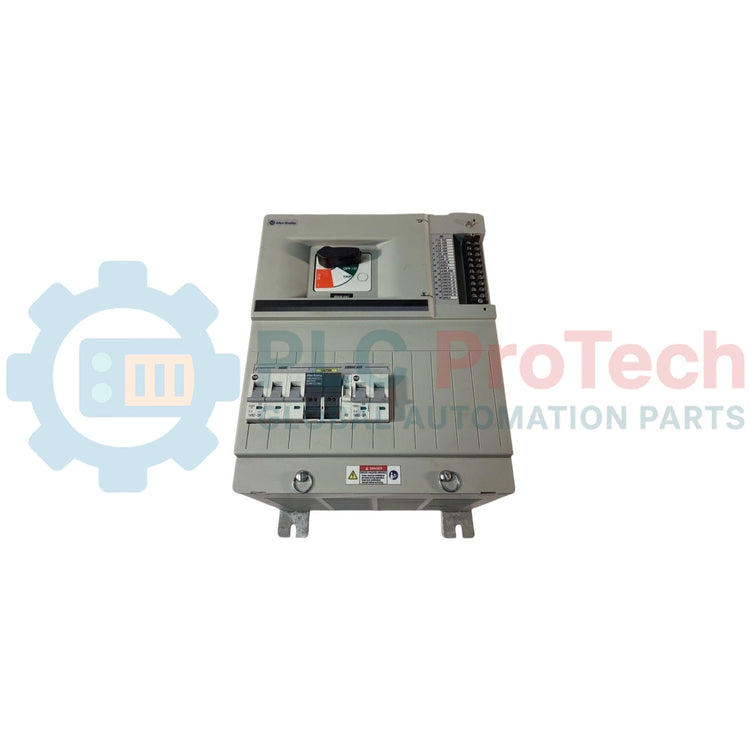

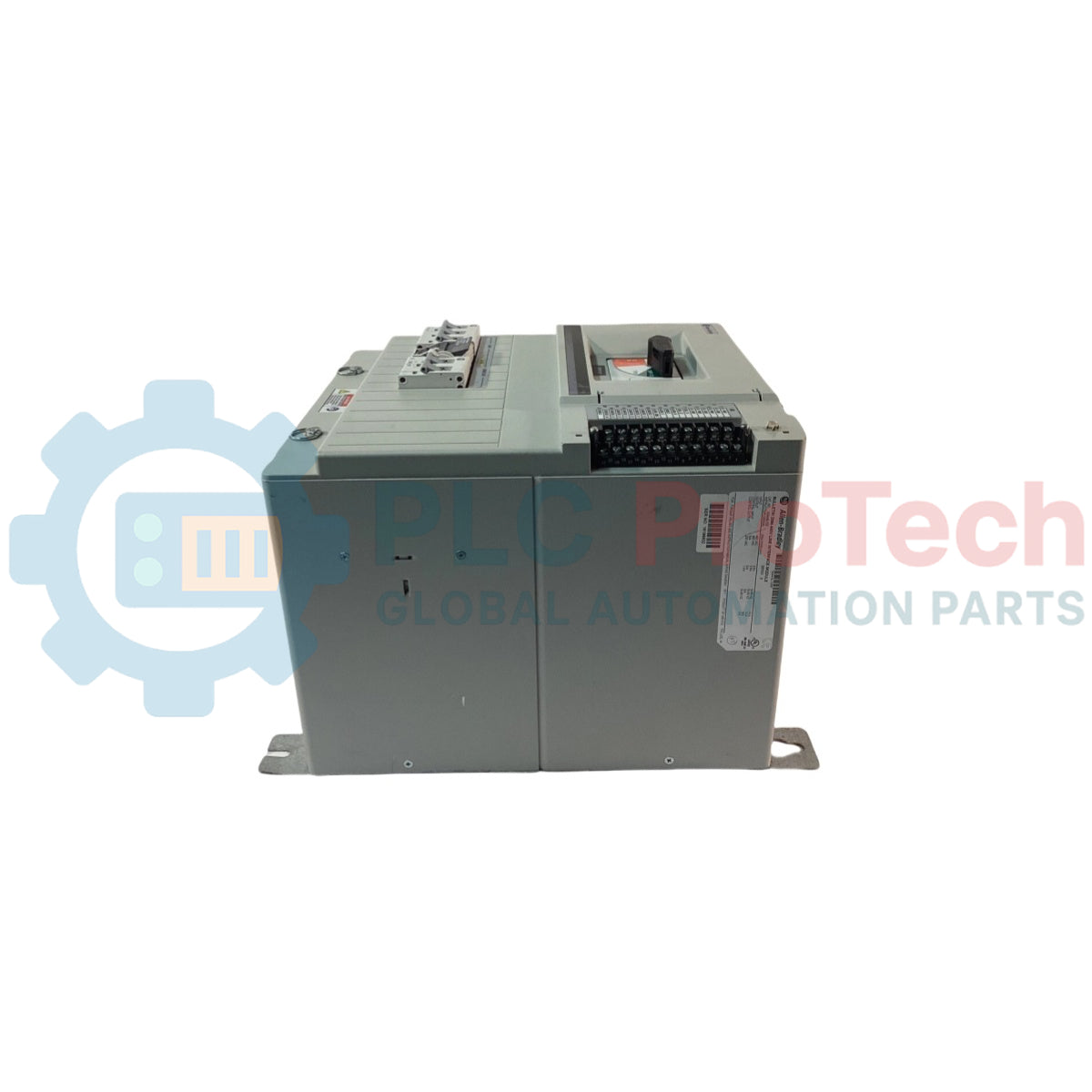

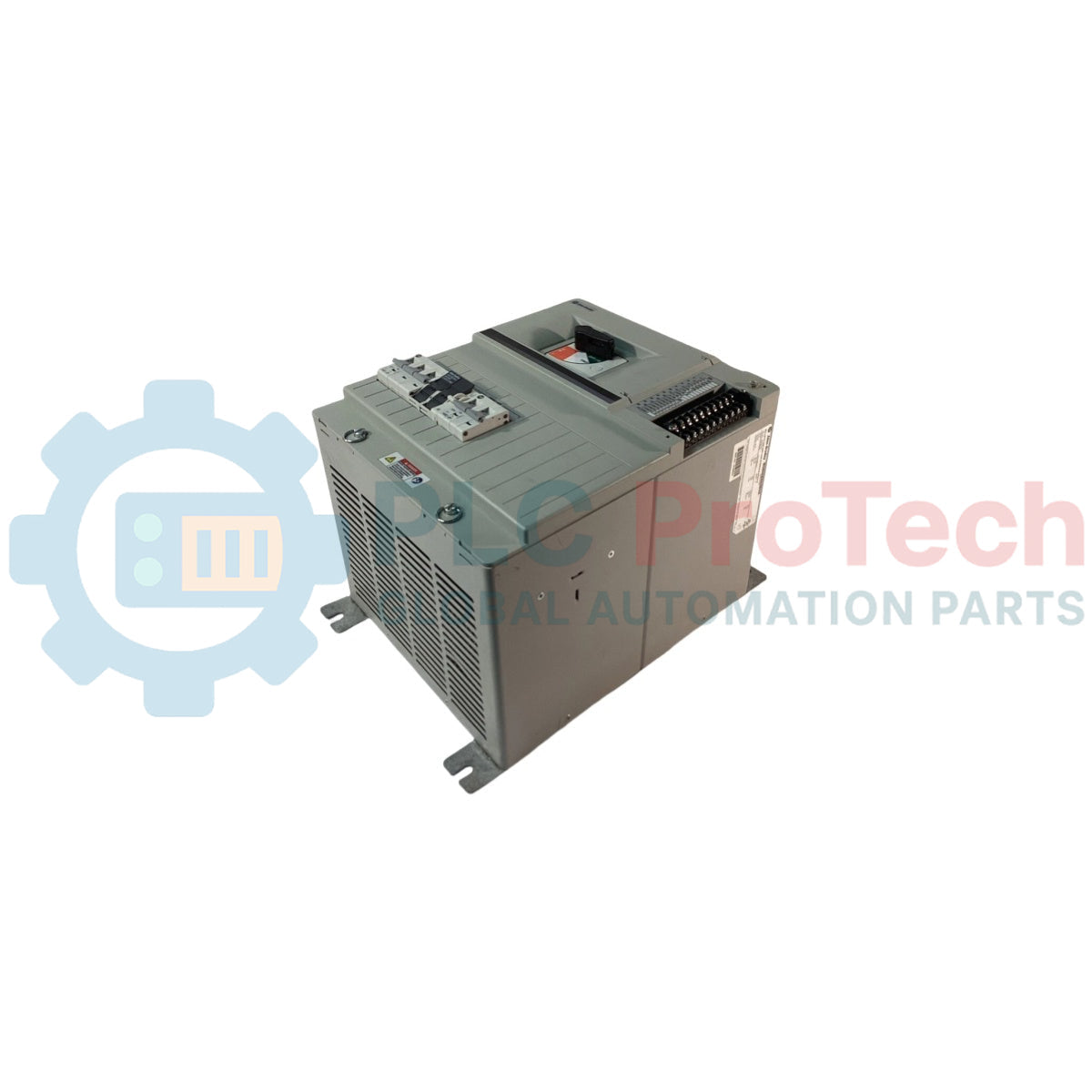

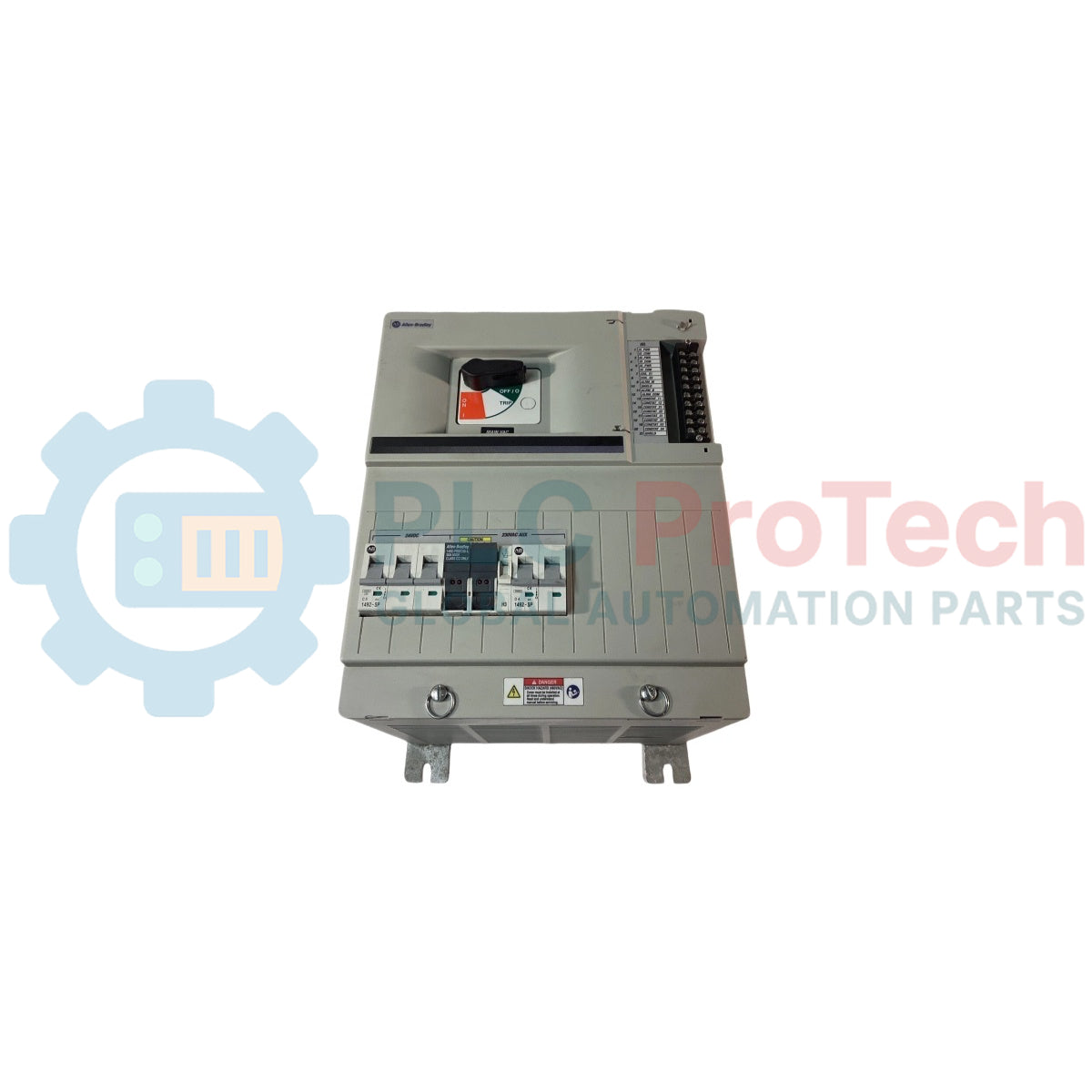

Modulo di interfaccia di linea Kinetix Allen-Bradley 2094-BL10S

SKU 2094-BL10S

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Allen-Bradley

  • Product No.: 2094-BL10S

  • Country of origin:China

  • Product Type: Modulo di interfaccia di linea

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 7500g

  • Dimensions: 248.0 mm x 375.9 mm x 198.3 mm (A x L x P)

  • Shipping port: Xiamen

  • Warranty: 12 months

Allen-Bradley 2094-BL10S è un modulo di interfaccia di linea Kinetix progettato per sostituire molteplici dispositivi di alimentazione a ingresso comune necessari per i sistemi di azionamento servo. Con una tensione di ingresso di 460 V CA e una corrente nominale di 10 A, questo modulo integra in una singola unità la protezione essenziale dei circuiti derivati, le uscite di alimentazione e le capacità di filtraggio. 2094-BL10S semplifica l'installazione del sistema e la disposizione dei pannelli fornendo una protezione dei circuiti derivati configurabile dal cliente e un trasformatore riduttore interno per l'alimentazione di comando. Fornisce un'uscita di alimentazione a 24 V CC con una portata di corrente di 20 A per le funzioni I/O e del freno, un filtro interno della linea I/O a 24 V CC e un filtro interno della linea di comando a 230 V CA per garantire l'isolamento dai disturbi elettrici.

Caratteristiche principali

  • Progettato per sostituire molteplici componenti di alimentazione a ingresso comune nei sistemi di azionamento servo.
  • Protezione del circuito derivato configurabile dal cliente, che consente di collegare CB2 e CB3 prima o dopo il sezionatore principale.
  • Alimentatore integrato a 24 V CC con portata di corrente di 20 A per applicazioni I/O e freno motore.
  • È dotato di un trasformatore riduttore interno per derivare l'alimentazione di comando dall'ingresso principale a 460 V CA.
  • Include un filtro interno della linea I/O a 24 V CC e un filtro interno della linea di comando a 230 V CA per il trattamento dei disturbi.
  • Dispone di contatti ausiliari con certificazione di sicurezza, a guida forzata e con ritenuta meccanica sul contattore di linea.

Applicazioni industriali

  • Sistemi di controllo del movimento che utilizzano guide di alimentazione Bulletin 2093 o 2094.
  • Sistemi di azionamento servo industriali che richiedono un'interfaccia di linea e una distribuzione dell'alimentazione integrate.
  • Macchinari automatizzati che richiedono il sezionamento di sicurezza dell'alimentazione principale e il monitoraggio dei contattori.
  • Sistemi di azionamento multiasse che richiedono la separazione delle zone di rumore elettrico e la gestione dei filtri.

Specifiche tecniche

Parametro Specifiche
Produttore Allen-Bradley / Rockwell Automation
Modello 2094-BL10S
Linea di prodotti Modulo di interfaccia di linea Kinetix
Tensione di ingresso 460 V CA
Corrente nominale 10 A
Uscita di alimentazione ausiliaria 24 V CC (portata di corrente di 20 A)
Filtro della linea di comando 230 V CA interno
Filtro della linea I/O 24 V CC interno
Filtro di linea (trifase) Esterno (fornito dal cliente)
Controllo della bobina del contattore 24 V CC tramite modulo di interfaccia CC interno
Contatti di sicurezza 3 contatti ausiliari normalmente chiusi (NC) con certificazione di sicurezza
Contatti non di sicurezza 1 contatto ausiliario normalmente aperto (NO)
Contatti di allarme 1 contatto di chiusura (ALRM_M), 1 contatto di apertura (ALRM_B), 1 contatto comune (ALRM_COM)
Interruttori automatici CB1 (sezionatore principale), CB2 (comando/AUX), CB3 (alimentazione a 24 V)
Paese di origine Cina
UPC 820919707841

Collegamenti e interfacce

Connettore I/O di stato IOL (21 pin)

Pin del connettore Funzione Segnale
1 Alimentazione I/O a 24 V IO_PWR1
2 Comune I/O a 24 V IO_COM1
3 Alimentazione I/O a 24 V IO_PWR1
4 Comune I/O a 24 V IO_COM1
5 Alimentazione I/O a 24 V IO_PWR1
6 Comune I/O a 24 V IO_COM1
7 Positivo della bobina del contattore a 24 V COIL_E1
8 Negativo della bobina del contattore a 24 V COIL_E2
9 Contatto di chiusura dell'allarme (CB1) ALRM_M
10 Schermatura SHIELD
11 Contatto di apertura dell'allarme (CB1) ALRM_B
12 Comune allarme (CB1) ALRM_COM
13 Contatto ausiliario del contattore (NC) n. 1 IN CONSTAT_11
14 Contatto ausiliario del contattore (NC) n. 1 OUT CONSTAT_12
15 Contatto ausiliario del contattore (NC) n. 2 IN CONSTAT_21
16 Contatto ausiliario del contattore (NC) n. 2 OUT CONSTAT_22
17 Contatto ausiliario del contattore (NC) n. 3 IN CONSTAT_31
18 Contatto ausiliario del contattore (NC) n. 3 OUT CONSTAT_32
19 Contatto ausiliario del contattore (NO) n. 5 IN CONSTAT_53
20 Contatto ausiliario del contattore (NO) n. 5 OUT CONSTAT_54
21 Schermatura SHIELD

Connettore di ingresso dell'alimentazione VAC LINE IPL (4 pin)

Pin del connettore Funzione Segnale
1 Messa a terra del telaio PE
2 Potenza di ingresso trifase L3 L3
3 Potenza di ingresso trifase L2 L2
4 Potenza di ingresso trifase L1 L1

Connettore di uscita dell'alimentazione VAC LOAD OPL (4 pin)

Pin del connettore Funzione Segnale
1 Messa a terra del telaio PE
2 Potenza di uscita trifase L3 L3'
3 Potenza di uscita trifase L2 L2'
4 Potenza di uscita trifase L1 L1'

Connettore di uscita dell'alimentazione del freno e I/O P1L (6 pin)

Pin del connettore Funzione Segnale
1 Alimentazione +24V CC IO_PWR2
2 Comune +24V CC IO_COM2
3 Alimentazione +24V CC IO_PWR2
4 Comune +24V CC IO_COM2
5 Alimentazione +24V CC IO_PWR2
6 Comune +24V CC IO_COM2

Connettore di uscita dell'alimentazione ausiliaria P2L (4 pin)

Pin del connettore Funzione Segnale
1 Alimentazione 230V CA AUX2_L1
2 Alimentazione 230V CA AUX2_L2
3 Alimentazione 230V CA AUX1_L1
4 Alimentazione 230V CA AUX1_L2

Connettore di uscita dell'alimentazione di controllo CPL (2 pin)

Pin del connettore Funzione Segnale
1 Uscita di alimentazione del controllo CTRL_1
2 Uscita di alimentazione del controllo CTRL_2

Linee guida per l'installazione

  • Requisiti dell'involucro: Il dispositivo deve essere montato in un involucro conduttivo collegato a terra con grado di protezione IP55, in conformità ai requisiti UL e CE.
  • Superficie di montaggio: Installare il modulo all'interno dell'involucro su una superficie piana, rigida e verticale, priva di urti, vibrazioni, umidità, nebbia d'olio, polvere o vapori corrosivi.
  • Posizione di montaggio: Montare il modulo esclusivamente in posizione verticale; non montare il modulo su un lato.
  • Distanze per il flusso d'aria: Mantenere una distanza minima di 50.8 mm (2.0 inches) sopra e sotto il modulo per il flusso d'aria e l'accesso al sistema. È richiesta una distanza minima di 250 mm (9.8 inches) in profondità nell'armadio.
  • Prestazioni EMC: Montare il modulo di interfaccia di linea sullo stesso pannello dell'azionamento e il più vicino possibile all'azionamento per ridurre al minimo il rumore elettrico.
  • Requisiti di cablaggio: Utilizzare fili di rame con una temperatura nominale minima di 75 degC. Fissare i collegamenti secondo queste specifiche esplicite:
    • Connettori IPL / OPL: Sezione del filo da 2.5 a 25 mm² (da 14 a 4 AWG), lunghezza di spelatura 16.0 mm (0.63 in), coppia di serraggio 2.7 N-m (24 lb-in).
    • Connettori CPL / P2L: Sezione del filo da 0.2 a 4.0 mm² (da 24 a 10 AWG), lunghezza di spelatura 7.0 mm (0.28 in), coppia di serraggio da 0.5 a 0.6 N-m (da 4.4 a 5.3 lb-in).
    • Connettore P1L: Sezione del filo da 0.08 a 1.5 mm² (da 28 a 16 AWG), lunghezza di spelatura 7.0 mm (0.28 in), coppia di serraggio da 0.22 a 0.25 N-m (da 1.9 a 2.2 lb-in).
    • Connettore IOL: Sezione del filo da 0.5 a 1.5 mm² (da 22 a 14 AWG), lunghezza di spelatura 6.0 mm (0.25 in), coppia di serraggio 1.13 N-m (10 lb-in).
  • Messa a terra: Assicurarsi che il collegamento di terra del telaio sia correttamente realizzato mediante una configurazione di alimentazione con messa a terra.

FAQ

Qual è la funzione del trasformatore interno abbassatore nel dispositivo?

Il trasformatore interno abbassatore riduce la tensione di linea in ingresso di 460 V CA per fornire le uscite di alimentazione di controllo al sistema.

È possibile modificare la configurazione della protezione del circuito derivato sul modulo?

Sì. Spostando il cablaggio interno da J4 a J4_B, l'operatore può scegliere di collegare gli interruttori automatici dei circuiti di controllo e ausiliari prima o dopo il sezionatore principale.

Cosa succede alla bobina del contattore di linea se scatta l'interruttore automatico del circuito di controllo?

Un contatto ausiliario dell'interruttore automatico del circuito di controllo è cablato in serie con la bobina del contattore, interrompendo immediatamente la tensione della bobina e disinserendo l'alimentazione principale in caso di scatto.

Quale tipo di cavo è richiesto per effettuare i collegamenti alle morsettiere?

Per tutti i collegamenti ai morsetti è necessario utilizzare un cavo di rame con una temperatura nominale minima di 75 °C.
