Allen-Bradley

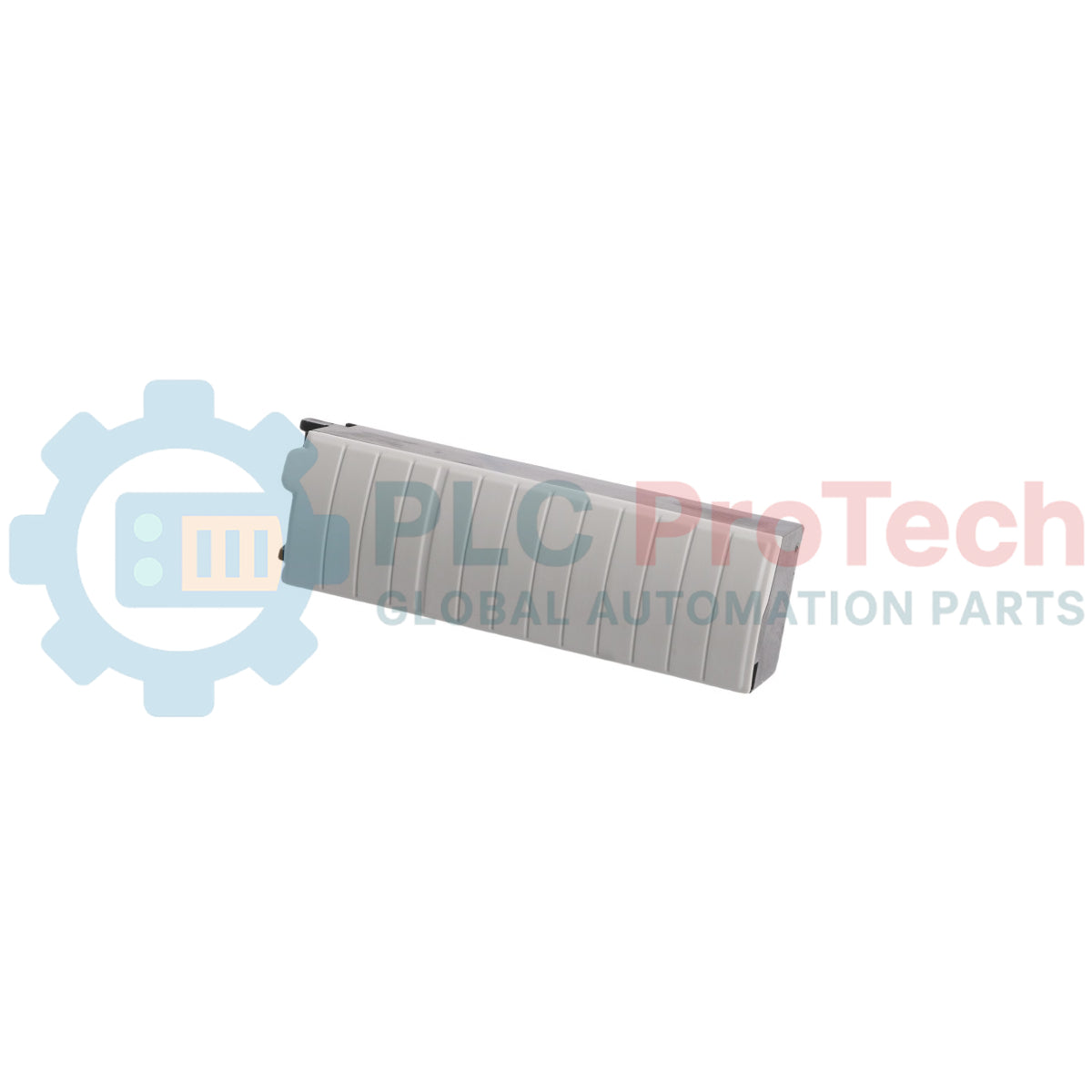

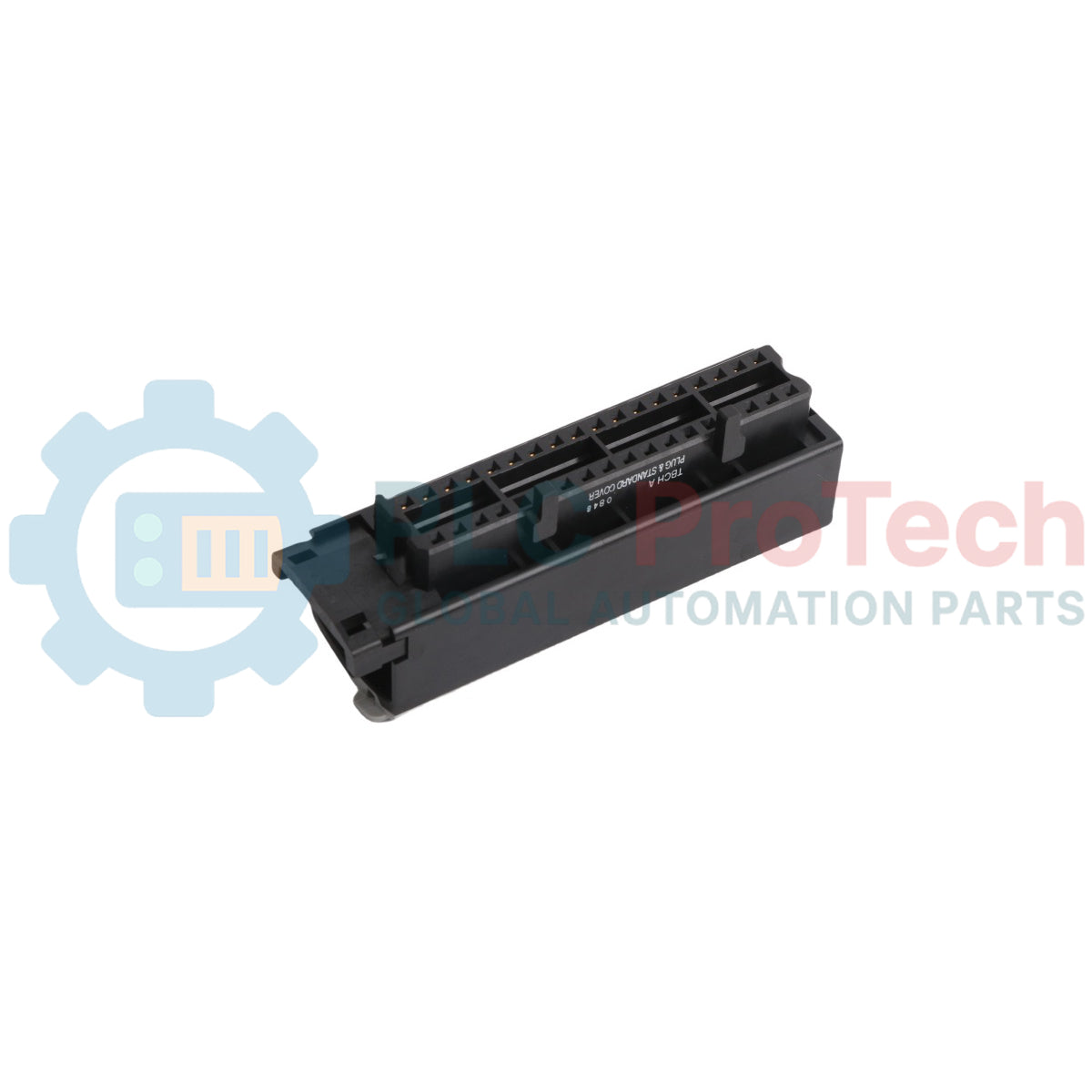

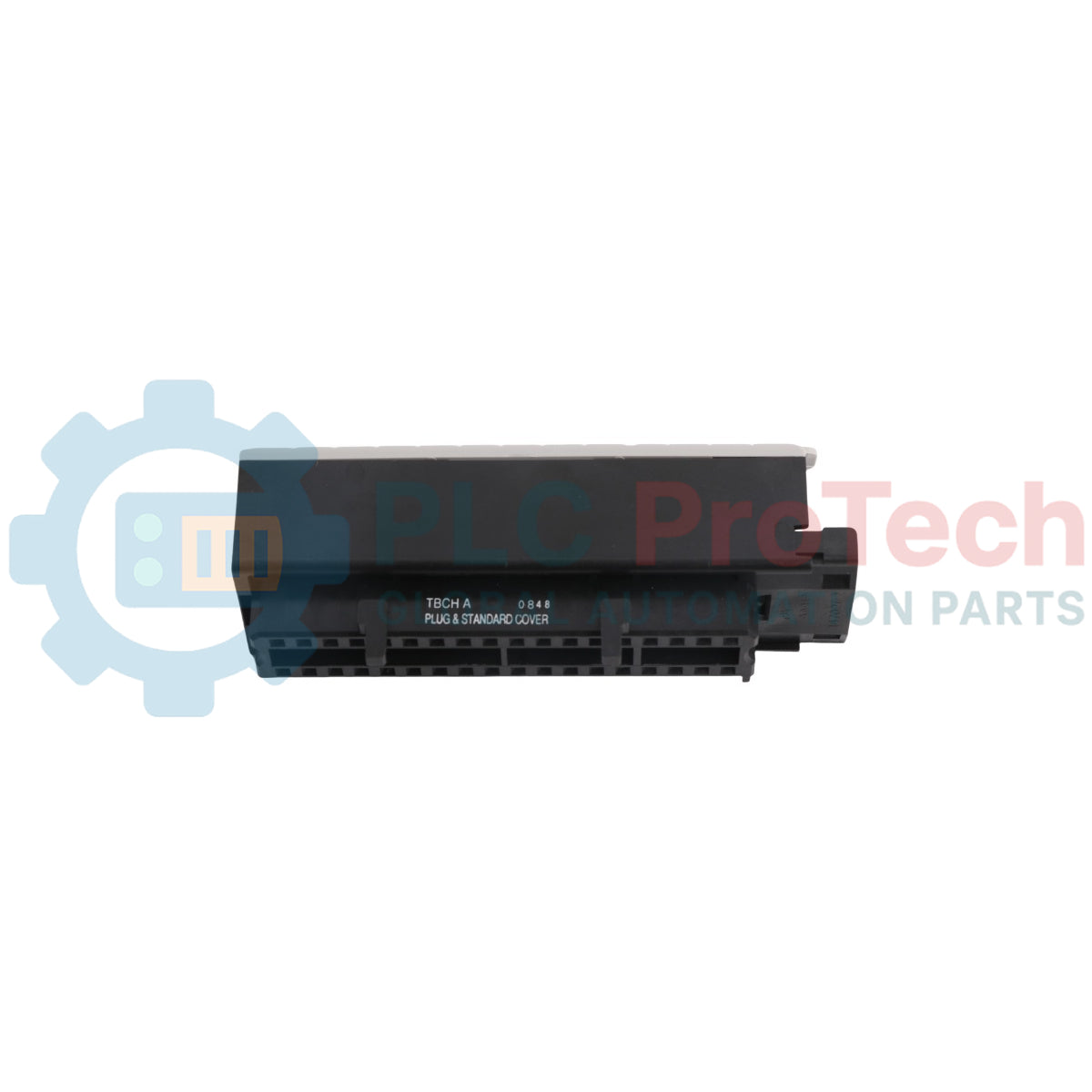

Morsettiera rimovibile ControlLogix Allen-Bradley 1756-TBCH

SKU 1756-TBCH

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Allen-Bradley

  • Product No.: 1756-TBCH

  • Country of origin:United States

  • Product Type: Morsettiera

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 140g

  • Dimensions: 15,2 x 5,1 x 3,8 cm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

L'Allen-Bradley 1756-TBCH è una morsettiera rimovibile (RTB) Cage-Clamp a 36 posizioni, progettata per fornire connessioni affidabili del cablaggio sul lato campo per i moduli I/O Bulletin 1756 all'interno dell'architettura del sistema ControlLogix. Questo componente si monta direttamente sulla sezione anteriore del modulo I/O attivo, offrendo un'interfaccia che consente aggiornamenti e manutenzione rapidi del sistema senza scollegare i singoli conduttori di campo. Racchiusa in un alloggiamento compatto e a basso profilo, la morsettiera ottimizza la spaziatura interna in armadi e involucri industriali di marshalling densamente popolati, supportando al contempo opzioni di collegamento a filo singolo e a doppio filo.

Caratteristiche

  • Layout denso a 36 pin: consente percorsi di cablaggio I/O digitali e analogici ad alta densità tramite un'interfaccia specializzata a 36 posizioni.
  • Terminazione Cage-Clamp: utilizza un meccanismo Cage-Clamp ad alta ritenzione che garantisce connessioni a tenuta di gas e resistenza alle vibrazioni.
  • Instradamento multiconduttore: supporto strutturale completo per terminazioni a filo singolo e a doppio filo per punto, per ottimizzare i ponticelli tra i morsetti.
  • Design a basso profilo: l'ingombro meccanico compatto facilita la chiusura dei coperchi anteriori del telaio e riduce la profondità necessaria dell'involucro.
  • Funzionamento rimovibile: si collega direttamente alla parte anteriore degli alloggiamenti I/O standard, accelerando le procedure di manutenzione e sostituzione a caldo.

Applicazioni

  • Cablaggio di moduli I/O digitali e analogici ad alta densità all'interno dei sistemi ControlLogix.
  • Pannelli di marshalling degli impianti di processo in cui sono necessarie una disconnessione rapida e la sostituzione a caldo dei moduli.
  • Sistemi di automazione di fabbrica soggetti a vibrazioni meccaniche ambientali costanti che richiedono un fissaggio stabile con Cage-Clamp.

Specifiche tecniche

Parametro Specifica
Produttore Allen-Bradley / Rockwell Automation
Modello 1756-TBCH
Tipo di prodotto Morsettiera rimovibile (RTB)
Linea di prodotti ControlLogix
UPC 612598171835
Hardware compatibile Moduli I/O Bulletin 1756
Tipo meccanico del morsetto Cage-Clamp
Coppia di serraggio della vite 0,5 Nm
Larghezza massima dell'utensile Cacciavite a taglio da 3,2 mm
Collegamento a filo singolo Supportato
Collegamento a doppio filo Supportato
Temperatura di esercizio Da 0 Celsius a 60 Celsius
Intervallo di temperatura di stoccaggio Da -40 Celsius a 85 Celsius
Paese di origine Stati Uniti / USA
Peso di spedizione (calcolato) 0,31 lb (0,14 kg)
Dimensioni della confezione (calcolate) 15,2 x 5,1 x 3,8 cm (6,0 x 2,0 x 1,5 in.)

Modelli alternativi e compatibilità

Il 1756-TBCH presenta un passo ad alta densità con 36 posizioni, progettato specificamente per le varianti di moduli I/O a 36 pin. Non può essere utilizzato in modo intercambiabile con le varianti a 20 posizioni, come i blocchi morsetti a vite 1756-TBNH o a molla 1756-TBS6H. Per configurazioni di automazione per impieghi gravosi in cui il rischio di forti vibrazioni è operativo, gli ingegneri possono scegliere il modello alternativo a molla con 36 posizioni (1756-TBSH) per impedire piccoli movimenti dei fili durante lunghi cicli di produzione.

Insidie applicative e note ingegneristiche

Durante la messa in servizio del quadro, un errore frequente sul campo consiste nell'utilizzare cacciaviti elettrici standard più larghi della soglia designata di 3,2 mm. Punte troppo larghe possono deformare o rompere le pareti interne della gabbia, causando cortocircuiti o riducendo l'isolamento tra pin ad alta densità adiacenti. Inoltre, il mancato impiego di una coppia di serraggio esattamente pari a 0,5 Nm per il terminale del filo può causare punti di contatto allentati a causa della continua dilatazione termica ambientale, mentre un serraggio eccessivo può spanare la filettatura della vite all'interno del gruppo blocco.

Linee guida per l'installazione

AVVERTENZA CRITICA: Isolare e interrompere completamente tutti i circuiti ausiliari e le alimentazioni provenienti dal lato campo prima di collegare o sganciare il gruppo blocco morsetti. L'inserimento di un morsetto cablato su un modulo di controllo sotto tensione può causare archi elettrici localizzati, con conseguenti guasti alla logica del circuito di controllo, danni permanenti alla scheda o rischi di combustione in aree operative pericolose.
1
Ispezionare le guide di allineamento del sistema di inserimento sia sull'interfaccia anteriore del modulo 1756 sia nelle scanalature interne del blocco morsetti.
2
Spellare accuratamente le estremità dei fili di campo, assicurandosi che non rimangano filamenti di rame sfrangiati esposti oltre il limite fisico della piastra della gabbia.
3
Inserire ordinatamente i fili di rame nelle apposite posizioni della gabbia, verificando che le configurazioni singole o doppie corrispondano allo schema elettrico.
4
Serrare ogni vite del morsetto esattamente a 0,5 Nm utilizzando un cacciavite dinamometrico calibrato dotato di lama piatta da 3,2 mm.
5
Spingere delicatamente il gruppo blocco completamente cablato sui pin anteriori del modulo I/O fino a quando il meccanismo di bloccaggio scatta saldamente in posizione.

FAQ

Posso usare questo blocco terminale con un modulo ControlLogix a 20 pin?

No. Questo componente è progettato come blocco di connessione ad alta densità a 36 posizioni ed è meccanicamente incompatibile con i moduli progettati per blocchi terminali a 20 posizioni.

Quali dimensioni dell'utensile sono consigliate per modificare i singoli morsetti a vite dei terminali?

È necessario utilizzare un cacciavite a taglio con una larghezza massima della lama di 3,2 mm. Le lame più larghe possono rompere i divisori di separazione in plastica tra i canali.

Questo modulo supporta due conduttori in un singolo punto di cablaggio?

Sì, l'architettura con morsetto a gabbia è tecnicamente progettata per supportare in sicurezza connessioni con un singolo conduttore o con due conduttori entro i limiti specificati.
