Allen-Bradley

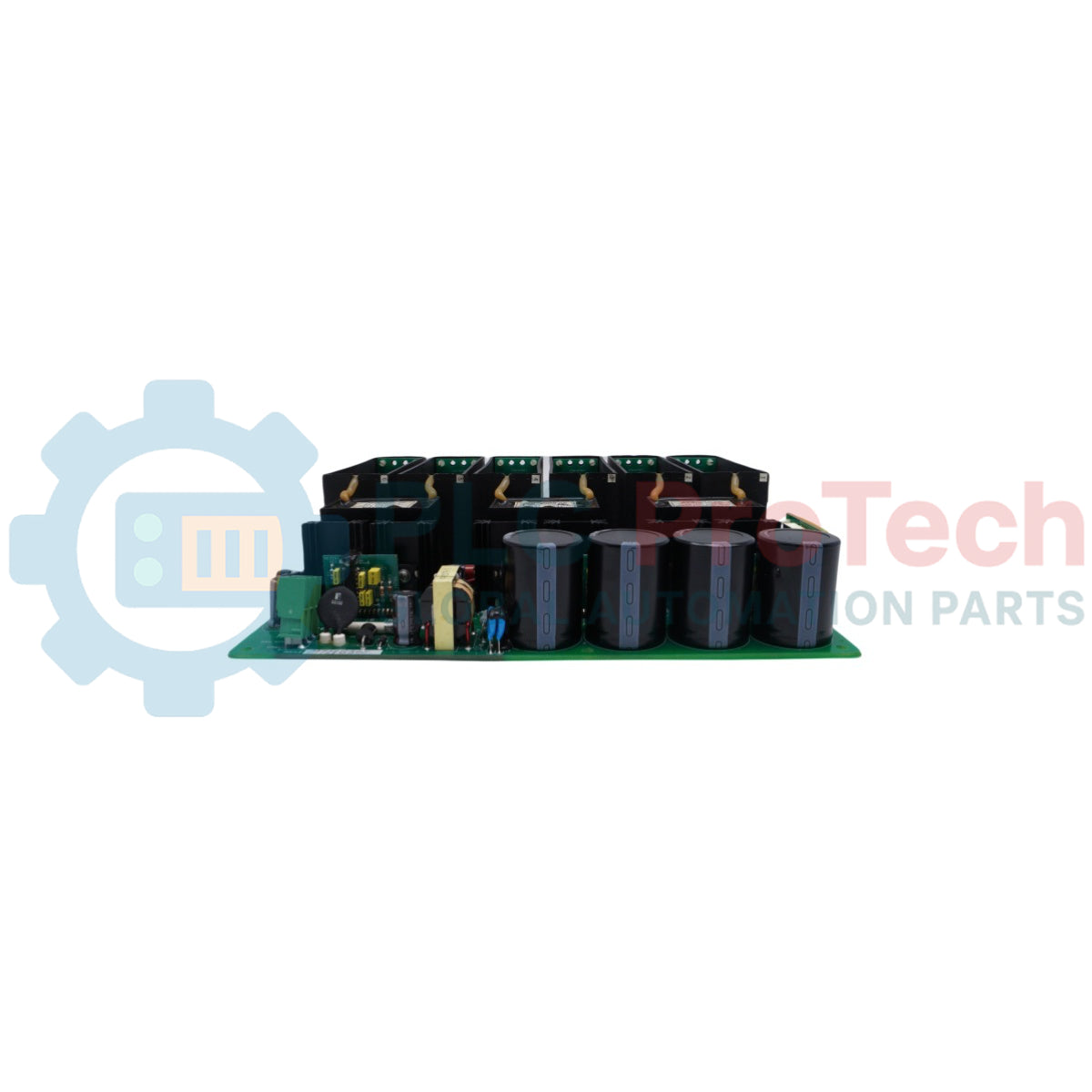

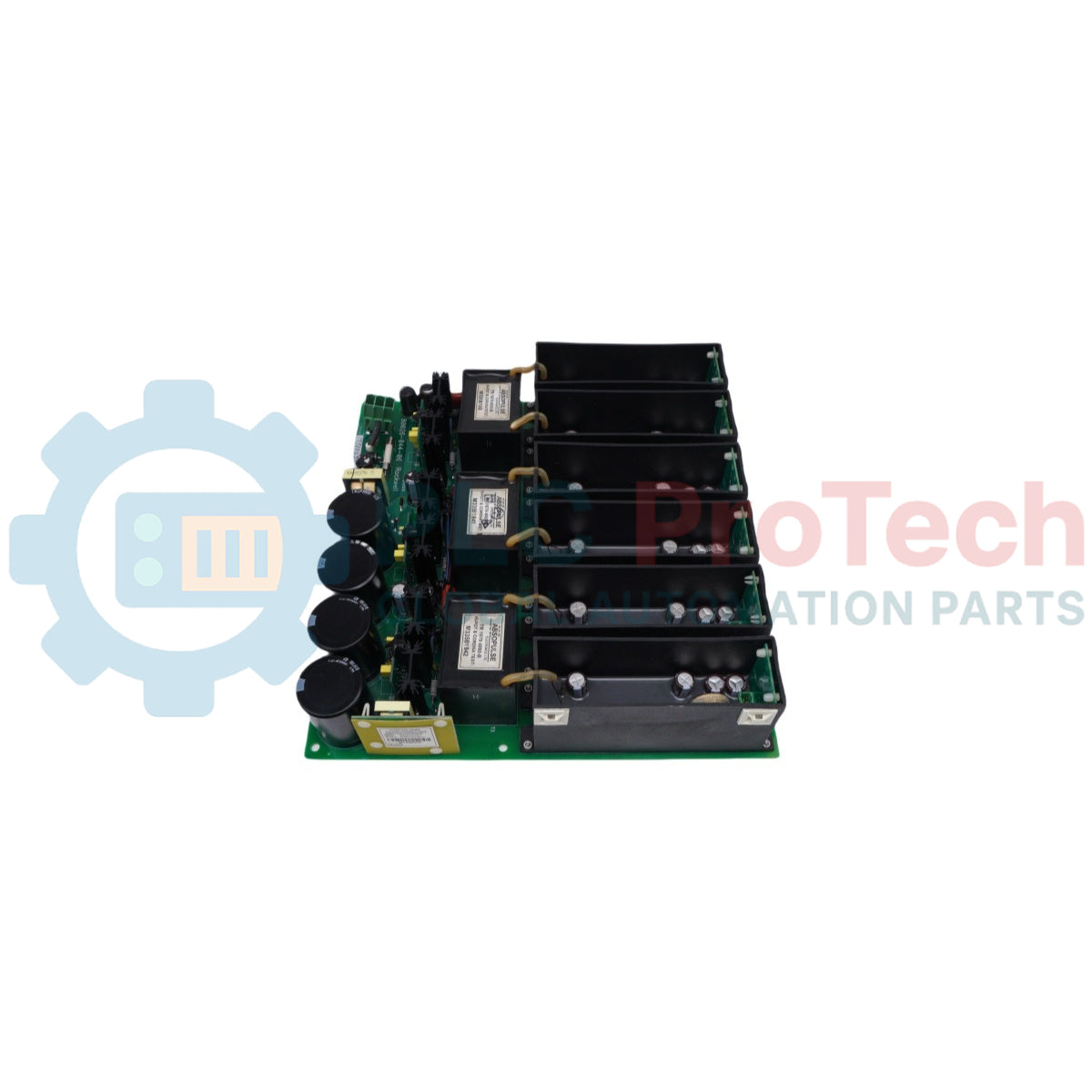

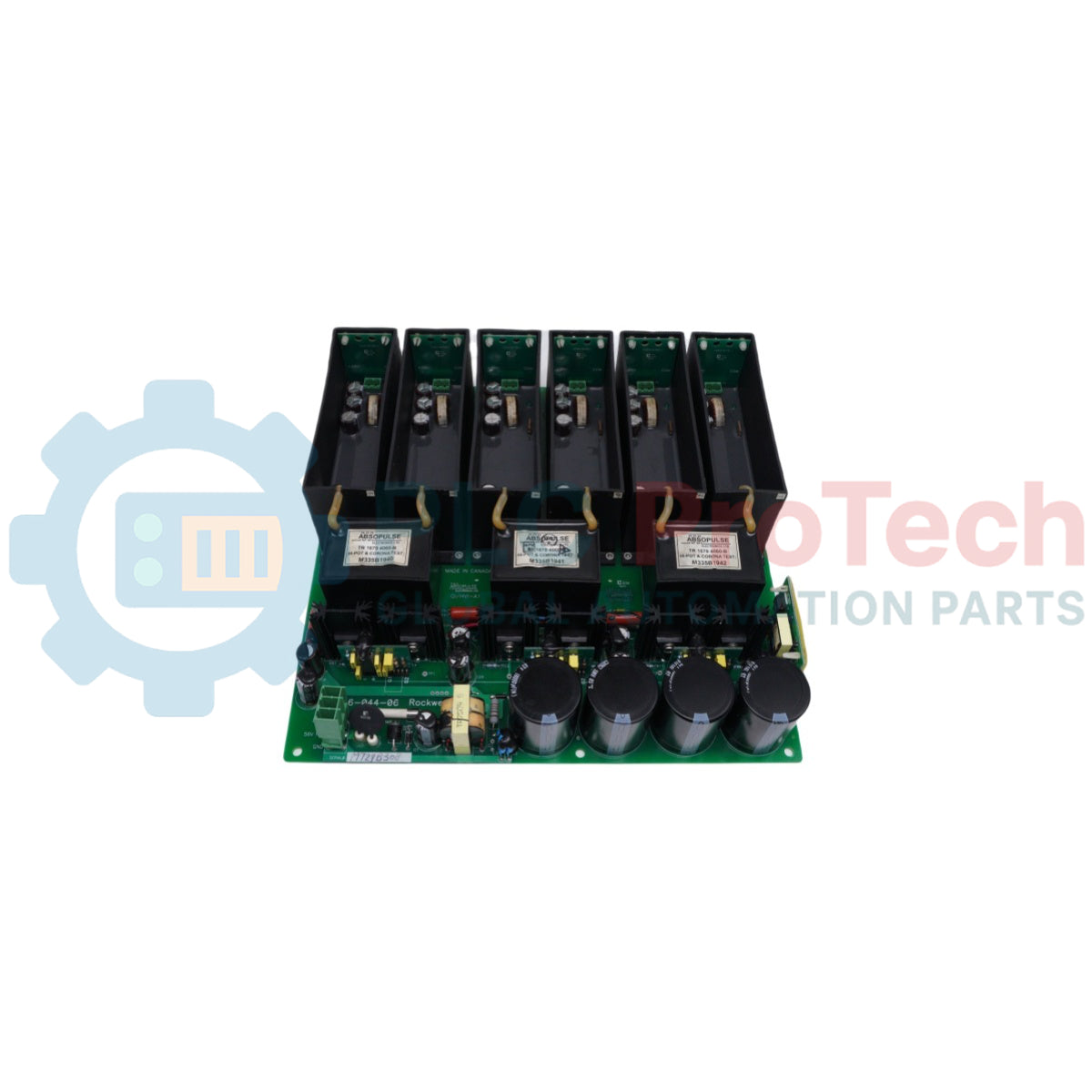

Scheda IGCT dell'alimentatore PowerFlex Allen-Bradley 80026-044-02-R

SKU 80026-044-02-R

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Allen-Bradley

  • Product No.: 80026-044-02-R

  • Country of origin:United States

  • Product Type: Alimentatori di corrente

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 3180g

  • Dimensions: 130 mm x 240 mm x 210 mm (A x L x P)

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

L'Allen-Bradley 80026-044-02-R funziona come alimentatore isolato per gate driver (IGDPS) e scheda di alimentazione a commutazione ottimizzata per sistemi di controllo ad alta potenza. Progettata per l'integrazione in sistemi a stato solido a media tensione (MV), come le reti di azionamenti PowerFlex e i controllori per motori SMC configurati con funzioni opzionali di arresto graduale, decelerazione lineare o controllo delle pompe, questa scheda IGCT fornisce un'alimentazione continua e altamente stabile ai gruppi di gate driver essenziali. Il modulo si adatta in sicurezza alle soglie di compatibilità con alta tensione, tra cui 2300 V, 3300 V e 4160 V, gestendo al contempo le operazioni di elaborazione interne tramite una linea di distribuzione interna da 24 V CC.

L'80026-044-02-R coordina inoltre le funzioni di monitoraggio tramite un'infrastruttura dedicata di segnali di controllo analogici da 0 a 10 V CC. Per garantire una regolazione precisa della tensione in condizioni operative difficili, l'architettura dei componenti hardware interni è completamente incapsulata in uno strato protettivo di resina epossidica rinforzata, che la isola dall'umidità e dai contaminanti ambientali. La configurazione specializzata multicanale offre 6 canali di uscita isolati alimentati da una linea di alimentazione principale da 50 V CC, consentendo l'attivazione indipendente dei percorsi di pilotaggio nelle reti di carico industriali pesanti.

Caratteristiche

  • Design dei circuiti incapsulato in resina epossidica, che previene la contaminazione ambientale e migliora l'isolamento del sottogruppo
  • Sei canali di uscita indipendenti che forniscono alimentazione continua ai componenti di monitoraggio dei gate driver a valle
  • Monitoraggio locale dello stato tramite diagnostica integrata all'interno della scatola di ciascun canale del modulo di uscita
  • Abbinamento delle fasi ad alta tensione altamente adattabile tra i nodi di sistema da 2300 V, 3300 V e 4160 V

Applicazioni

  • Alimentazione isolata dei gate driver nelle reti di controllo dei motori SMC a media tensione
  • Commutazione dell'alimentazione tra sistemi di controllo PowerFlex a media tensione da 2300 V a 4160 V
  • Anelli di controllo automatizzati per l'accelerazione, la decelerazione lineare e il comando di abilitazione della pompa

Specifiche tecniche

Parametro Valore
Produttore Allen-Bradley
Modello del prodotto 80026-044-02-R
Tipo di prodotto Scheda IGCT / IGDPS dell'alimentatore
Linea di prodotti PowerFlex / MV SMC
Protezione del circuito Completamente incapsulato in resina epossidica
Compatibilità di tensione Supporta 2300 V / 3300 V / 4160 V
Tensione di ingresso principale 50 V CC (accetta 50 V CC, +/- 8 V CC)
Configurazioni delle uscite isolate 6 canali
Valore di uscita previsto +20 V CC (tolleranza ammessa +/-1%)
Tensione di alimentazione interna 24 V CC
Intervallo del segnale di controllo analogico Controllo analogico 0-10 V CC
Umidità di esercizio Massimo 80% (senza condensa)
Umidità di stoccaggio Massimo 80% (senza condensa)
Altitudine di installazione Massimo 1000 m sul livello del mare.
Temperatura minima di esercizio 0 °C
Temperatura massima di esercizio 40 °C
Temperatura minima di stoccaggio 0 °C
Temperatura massima di stoccaggio 40 °C
Peso 7.00 lb (3,18 kg)

Collegamenti/Interfacce

Pin del connettore Funzione
Canale 1 - Pin 1 a Pin 2 Uscita isolata +20 V CC
Canale 2 - Pin 1 a Pin 2 Uscita isolata +20 V CC
Canale 3 - Pin 1 a Pin 2 Uscita isolata +20 V CC
Canale 4 - Pin 1 a Pin 2 Uscita isolata +20 V CC
Canale 5 - Pin 1 a Pin 2 Uscita isolata +20 V CC
Canale 6 - Pin 1 a Pin 2 Uscita isolata +20 V CC

Linee guida per l'installazione

  • Stato non riparabile: Non tentare riparazioni sul campo o interventi di diagnostica localizzati sul circuito; poiché la scheda è completamente incapsulata in resina epossidica, non dispone di punti di test o regolazioni interni e un guasto a un singolo canale richiede la sostituzione dell'intera unità.
  • Verifica diagnostica: Durante l'avvio iniziale, controllare i LED verdi interni all'interno di ciascuna delle 6 scatole dei moduli di uscita; un LED acceso indica uno stato di +20 V CC corretto, mentre un LED spento indica una caduta al di sotto di 18 V CC.
  • Convalida della linea di ingresso: Se tutti i 6 LED diagnostici non si accendono, controllare le linee di alimentazione in ingresso con un misuratore di precisione per confermare che la tensione di ingresso sia stabile a 50 V CC, +/- 8 V CC.
  • Limiti ambientali: Installare all'interno di quadri di controllo standard che impediscano la formazione di condensa, mantenendo l'umidità operativa al di sotto dell'80% e la temperatura ambiente tra 0 e 40 gradi Celsius.

FAQ

Che cosa indicano i singoli LED verdi all'interno dei moduli di uscita?

Ogni LED verde monitora lo stato del relativo canale di uscita. Quando è acceso, conferma una tensione di uscita di 20 V CC corretta; se è spento, significa che il canale è sceso al di sotto di 18 V CC.

È possibile riparare sul campo questa scheda di alimentazione se un'uscita si guasta?

No. L'intera struttura circuitale interna è completamente incapsulata in resina epossidica protettiva strutturale. Non sono disponibili regolazioni accessibili sul campo né punti di test interni; pertanto, il guasto di un singolo canale richiede la sostituzione dell'intera scheda.

Qual è l'intervallo accettabile per l'alimentazione d'ingresso principale?

La scheda richiede una tensione d'ingresso principale nominale di 50 V CC, con una tolleranza operativa accettabile di +/- 8 V CC.

Quali sono i limiti operativi consentiti per l'umidità e l'altitudine di installazione?

Il dispositivo deve essere utilizzato e conservato in un ambiente non soggetto a condensa, con un'umidità relativa inferiore all'80%, a un'altitudine non superiore a 1000 metri sul livello del mare.
