Allen-Bradley

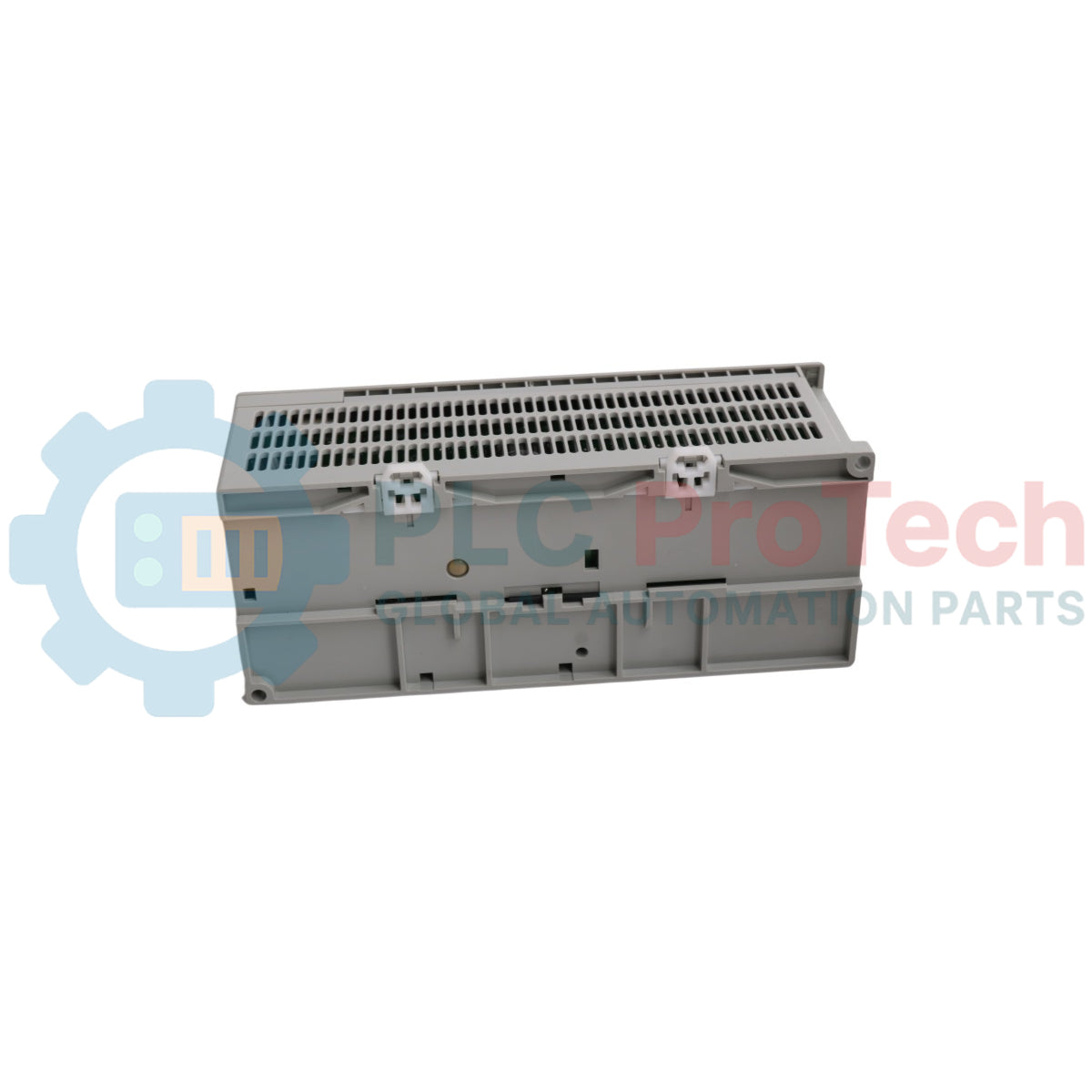

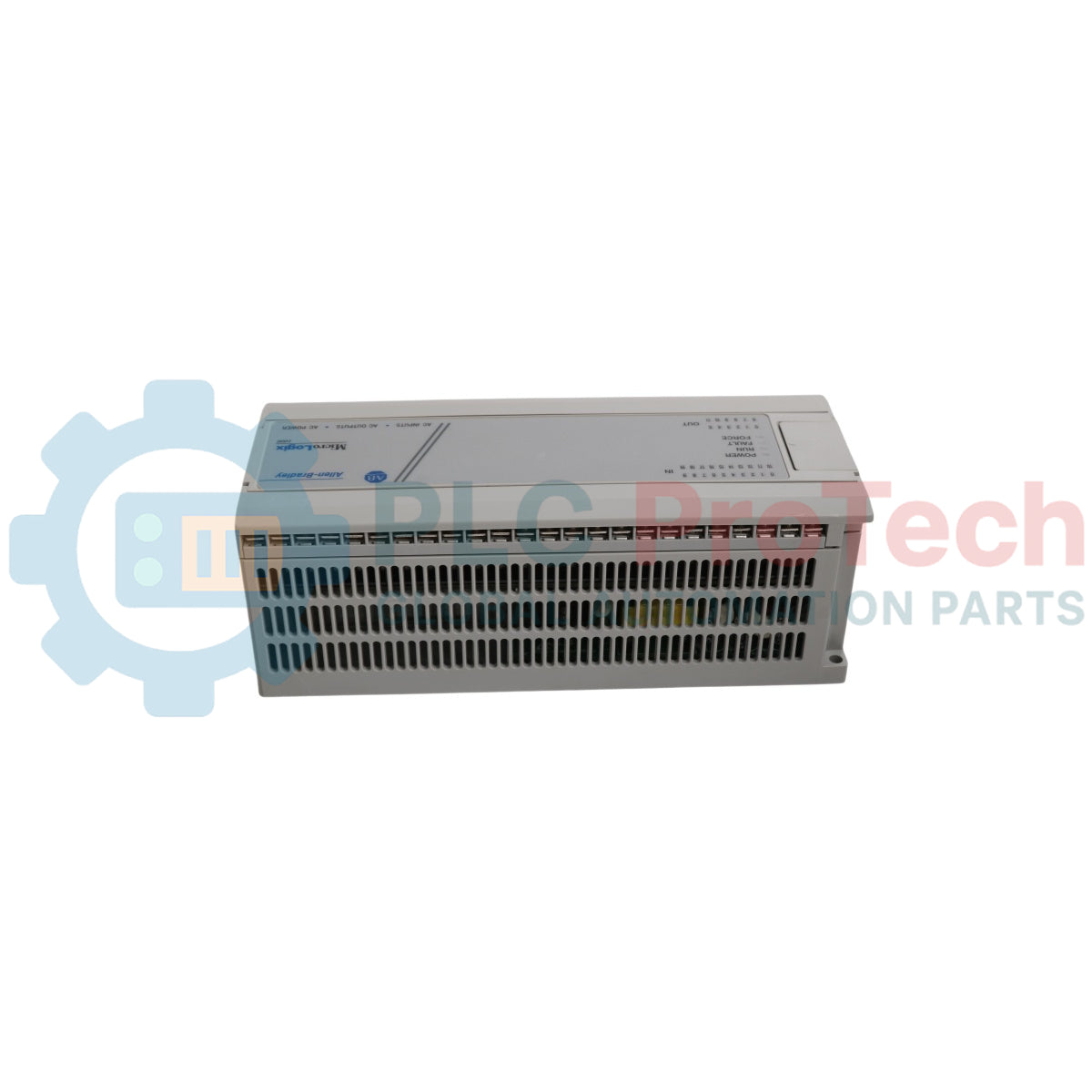

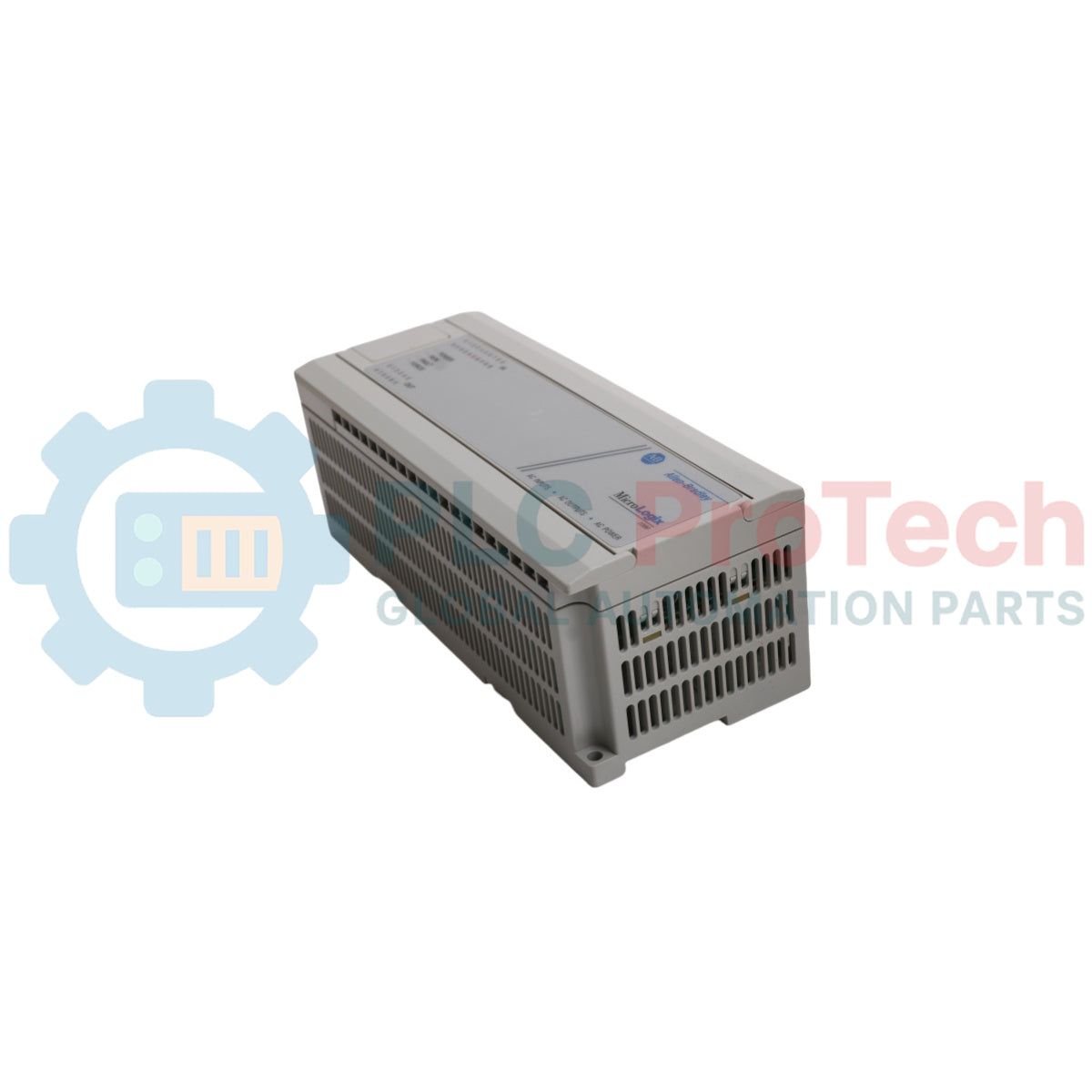

Controller programmabile MicroLogix 1000 Allen-Bradley 1761-L32AWA a 32 punti

SKU 1761-L32AWA

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Allen-Bradley

  • Product No.: 1761-L32AWA

  • Country of origin:United States

  • Product Type: Unità controller MicroLogix 1000

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 900g

  • Dimensions: 200 x 80 x 73 mm (L x A x P)

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Il 1761-L32AWA è un controller programmabile MicroLogix 1000 con I/O fissi per il controllo autonomo di macchine e processi. Integra un alimentatore CA, un processore, memoria, I/O discreti e funzioni di comunicazione seriale.

Il controller dispone di 20 ingressi digitali per segnali di campo a 120 V CA e 12 uscite a relè. I contatti dei relè possono commutare carichi CA o CC supportati utilizzati per contattori, avviatori di motori, solenoidi, indicatori e altri dispositivi di controllo.

Un'interfaccia RS-232 integrata supporta la comunicazione DF1 per la programmazione, il monitoraggio e la comunicazione con il controller. Il programma di controllo viene conservato nella memoria EEPROM non volatile.

Il controller compatto supporta il montaggio su guida DIN o con viti all'interno di un involucro industriale. Il montaggio orizzontale garantisce l'intero intervallo di temperatura operativa specificato.

Caratteristiche

  • Architettura del controller fissa con processore, alimentatore e I/O discreti integrati
  • Memorizzazione non volatile del programma su EEPROM
  • Uscite a relè per carichi CA e CC supportati
  • Comunicazione seriale DF1 tramite l'interfaccia RS-232
  • Installazione su guida DIN o con viti di montaggio
  • Montaggio dell'involucro in orizzontale o verticale
  • Collegamento di terra funzionale per l'immunità ai disturbi
  • Cablaggio sostituibile senza moduli I/O separati a innesto
  • Supporto per la soppressione delle sovratensioni sui carichi induttivi in uscita

Applicazioni

  • Controllo autonomo delle macchine
  • Sequenziamento dei trasportatori
  • Controllo di avviatori per motori
  • Controllo di elettrovalvole
  • Controllo di pompe e ventilatori
  • Apparecchiature per l'imballaggio
  • Sistemi di movimentazione dei materiali
  • Interblocco delle apparecchiature basato su relè
  • Piccoli macchinari di produzione
  • Monitoraggio dello stato delle apparecchiature

Informazioni per l'ordine

Parametro Informazioni
Numero di catalogo 1761-L32AWA
Identificatore univoco del prodotto 1761-L32AWA
UPC 662468368704
Descrizione del prodotto MicroLogix 1000, alimentazione a 120/240 V CA, 20 ingressi digitali a 120 V CA e 12 uscite a relè
Classe del prodotto Controller

Specifiche tecniche

Generale

Parametro Specifica
Marchio Allen-Bradley
Numero di catalogo 1761-L32AWA
Famiglia di prodotti MicroLogix 1000
Tipo di prodotto Controller programmabile con I/O fissi
I/O digitali totali 32 punti
Ingressi digitali 20
Tipo di ingresso 120V AC
Uscite digitali 12
Tipo di uscita Relè
Comunicazione DF1
Interfaccia di comunicazione RS-232
Memoria EEPROM da 1K
Capacità di programma e dati Circa 737 parole di istruzioni e 437 parole di dati

Requisiti di alimentazione

Parametro Specifica
Alimentazione nominale 120/240 V CA
Intervallo della tensione di alimentazione 85...264 V CA
Frequenza d'ingresso 47...63 Hz
Consumo energetico a 120 V CA 19 VA
Consumo energetico a 240 V CA 25 VA
Corrente di spunto massima 30 A per 8 ms
Cicli di alimentazione minimi 50,000

Specifiche degli ingressi digitali

Parametro Specifica
Classe del controller d'ingresso 100...120 V CA
Intervallo di tensione d'ingresso 79...132 V CA
Intervallo di frequenza d'ingresso 47...63 Hz
Tensione minima allo stato attivo 79V AC
Tensione massima nello stato acceso 132V AC
Tensione nello stato spento 20V AC
Corrente minima nello stato acceso 5,0 mA a 79V AC, 47 Hz
Corrente nominale nello stato acceso 12,0 mA a 120V AC, 60 Hz
Corrente massima nello stato acceso 16,0 mA a 132V AC, 63 Hz
Corrente massima nello stato spento 2,5 mA
Impedenza nominale in ingresso a 50 Hz 12K ohm
Impedenza nominale in ingresso a 60 Hz 10K ohm
Corrente massima di spunto in ingresso 250 mA

Specifiche dell'uscita relè

Parametro Specifica
Tipo di uscita Relè
Corrente di carico minima 10,0 mA
Carico massimo per controller 1440 VA
Corrente massima per comune 8,0 A
Corrente di dispersione massima nello stato spento 0 mA
Tempo di risposta da spento ad acceso 10 ms massimo
Tempo di risposta da acceso a spento 10 ms massimo
Durata del relè meccanico 20.000.000 cicli



Valori nominali dei contatti del relè

Tensione massima Corrente di chiusura Corrente di apertura Corrente continua Potere di chiusura Potere di apertura
240V AC 7,5 A 0,75 A 2,5 A 1800 VA 180 VA
120V AC 15 A 1,5 A 2,5 A 1800 VA 180 VA
125V DC 0,22 A 0,22 A 1,0 A 28 VA 28 VA
24V DC 1,2 A 1,2 A 2,0 A 28 VA 28 VA

Non superare la corrente specificata per ciascun comune. Per le applicazioni in corrente continua, i valori nominali di chiusura e apertura del relè dipendono dalla tensione applicata.

Specifiche meccaniche

Parametro Specifica
Larghezza 200 mm (7.87 in.)
Altezza 80 mm (3.15 in.)
Profondità 73 mm (2.87 in.)
Metodi di montaggio Guida DIN o viti di montaggio
Distanza minima consigliata 50,8 mm (2 in.) nella parte superiore, inferiore e sui lati
Coppia massima della vite del morsetto 0,9 N.m (8.0 in.lb)

Specifiche di cablaggio

Parametro Specifica
Sezione del filo rigido 14...22 AWG
Sezione del filo intrecciato 16...22 AWG
Numero massimo di conduttori per vite del morsetto 2
Capocorda a forcella consigliato per 22...16 AWG AMP 53120-1 o equivalente
Capocorda a forcella consigliato per 16...14 AWG AMP 53123-1 o equivalente
Diametro della testa della vite del morsetto 5,5 mm (0.220 in.)

Specifiche ambientali

Parametro Specifica
Temperatura di esercizio, montaggio orizzontale 0...55 degC
Temperatura di esercizio, montaggio verticale 0...40 degC
Temperatura di stoccaggio -40...85 degC
Umidità di esercizio 5...95%, senza condensa
Vibrazione durante il funzionamento, montaggio su pannello Da 5 Hz a 2 kHz, 0,381 mm picco-picco, 2,5g, 1 ora per asse
Vibrazione fuori servizio Da 5 Hz a 2 kHz, 0,762 mm picco-picco, 5g, 1 ora per asse
Urto durante il funzionamento Accelerazione di picco di 10g
Urto durante il funzionamento, montaggio su guida DIN Accelerazione di picco di 7.5g
Urto durante il non funzionamento Accelerazione di picco di 20g
Isolamento 1500V CA
Scarica elettrostatica EN 61000-2 a 8 kV
Transitorio rapido EN 61000-4 a 2 kV sull'alimentazione e sugli I/O; 1 kV sui circuiti di comunicazione

I controllori a 32 punti dotati di relè richiedono un declassamento aggiuntivo di 2.5g per il valore di urto specificato.

Collegamenti/Interfacce

Interfaccia Funzione
Ingresso alimentazione CA Fornisce l'alimentazione operativa da una sorgente CA da 120/240 V
Ingressi digitali I/0...I/19 Accetta 20 segnali di ingresso discreti a 120 V CA
Uscite a relè O/0...O/11 Comanda 12 carichi di uscita CA o CC supportati
Morsetti comuni delle uscite Fornire collegamenti comuni per i gruppi di uscite a relè
Porta RS-232 Supporta la programmazione DF1 e la comunicazione con il controllore
Morsetto di terra funzionale Fornisce un percorso di terra a bassa impedenza per l'immunità ai disturbi

Linee guida per l'installazione

  • Installare il controllore all'interno di un involucro.
  • Montare il controllore orizzontalmente quando è richiesto l'intero intervallo della temperatura di esercizio.
  • Per l'installazione orizzontale, utilizzare una guida DIN o viti di montaggio.
  • Utilizzare viti di montaggio per una maggiore stabilità durante il montaggio verticale.
  • Posizionare la targhetta verso il basso per il montaggio verticale.
  • Mantenere una distanza libera di almeno 50.8 mm nella parte superiore, inferiore e sui lati.
  • Mantenere installata la pellicola protettiva durante la foratura e il cablaggio.
  • Evitare che trucioli metallici e frammenti di cavo penetrino nel controllore.
  • Rimuovere la pellicola protettiva dopo il cablaggio per evitare il surriscaldamento.
  • Collegare il morsetto di terra funzionale direttamente alla barra di terra.
  • Utilizzare il conduttore di sezione massima consentita per il collegamento di terra.
  • Serrare le viti dei morsetti a una coppia non superiore a 0.9 N.m.
  • Installare la soppressione delle sovratensioni direttamente ai capi dei carichi induttivi.
  • Posizionare i dispositivi di soppressione il più vicino possibile al carico controllato.
  • Non collegare o scollegare apparecchiature sotto tensione in un'area pericolosa.
  • Utilizzare solo cavi di comunicazione approvati nelle installazioni di Classe I, Divisione 2.

Conformità e certificazioni

Certificazione Specifica
C-UL Classe I, Divisione 2, Gruppi A, B, C e D, quando contrassegnato
UL Certificato UL per Classe I, Divisione 2, Gruppi A, B, C e D, quando contrassegnato
CE Conforme alle direttive applicabili
RCM Conforme alle direttive applicabili
EAC Conforme alle direttive applicabili
Idoneità per aree pericolose Classe I, Divisione 2, Gruppi A, B, C e D, oppure aree non pericolose quando contrassegnato

FAQ

Qual è la configurazione I/O del controller?

Il controller dispone di 20 ingressi digitali per segnali CA a 120 V e 12 uscite a relè.

Quale alimentazione richiede il controller?

Il controller accetta da 85 a 264 V CA a una frequenza da 47 a 63 Hz ed è progettato per il funzionamento nominale a 120/240 V CA.

Quale memoria utilizza il controller?

Il controller utilizza una memoria EEPROM da 1K, che offre circa 737 parole di istruzioni e 437 parole di dati.

Quale interfaccia di comunicazione è disponibile?

Il controller utilizza un'interfaccia seriale RS-232 e supporta la comunicazione DF1.

Come può essere montato il controller?

Il controller può essere montato su una guida DIN o con viti di montaggio. Il montaggio orizzontale supporta l'intero intervallo di temperatura operativa.
