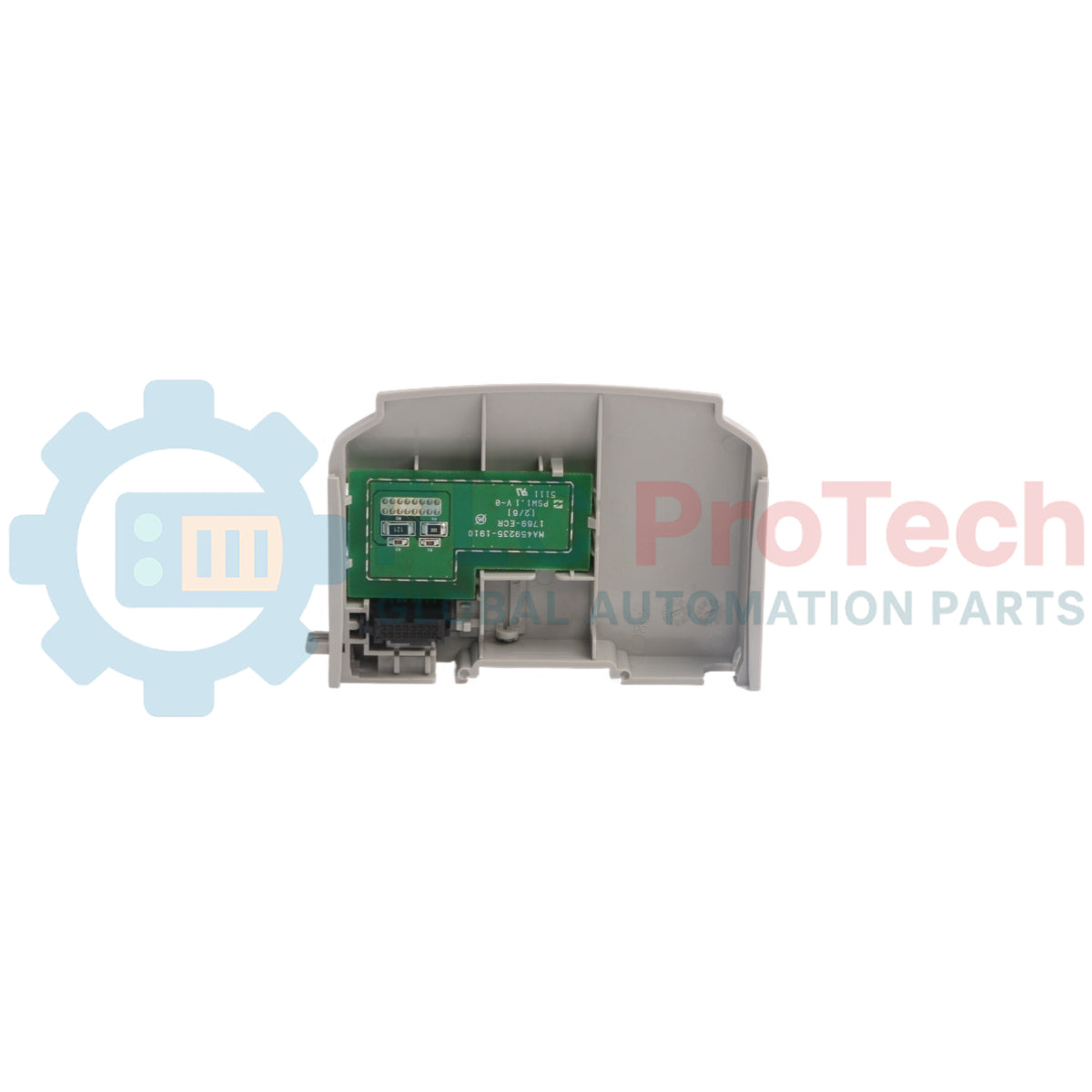

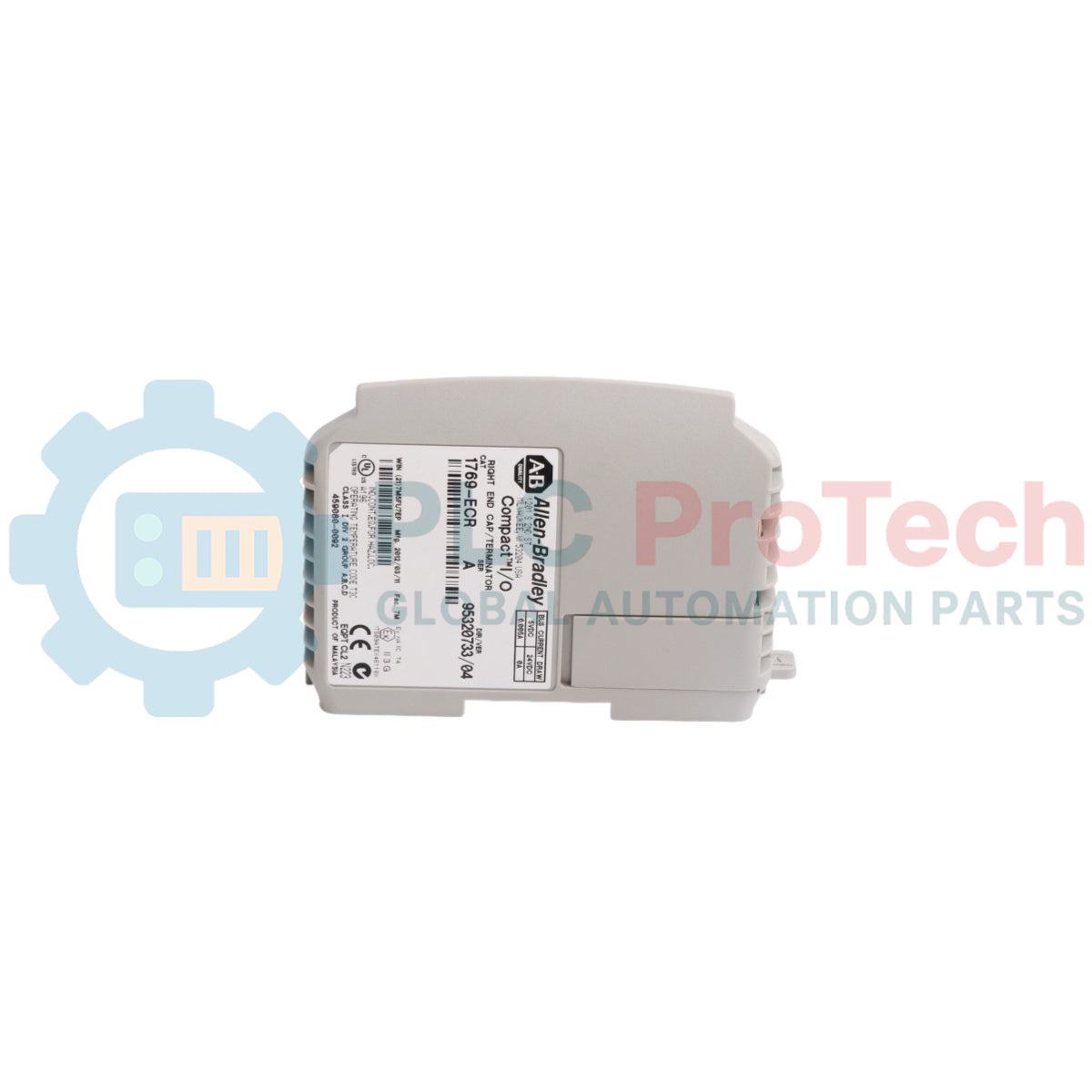

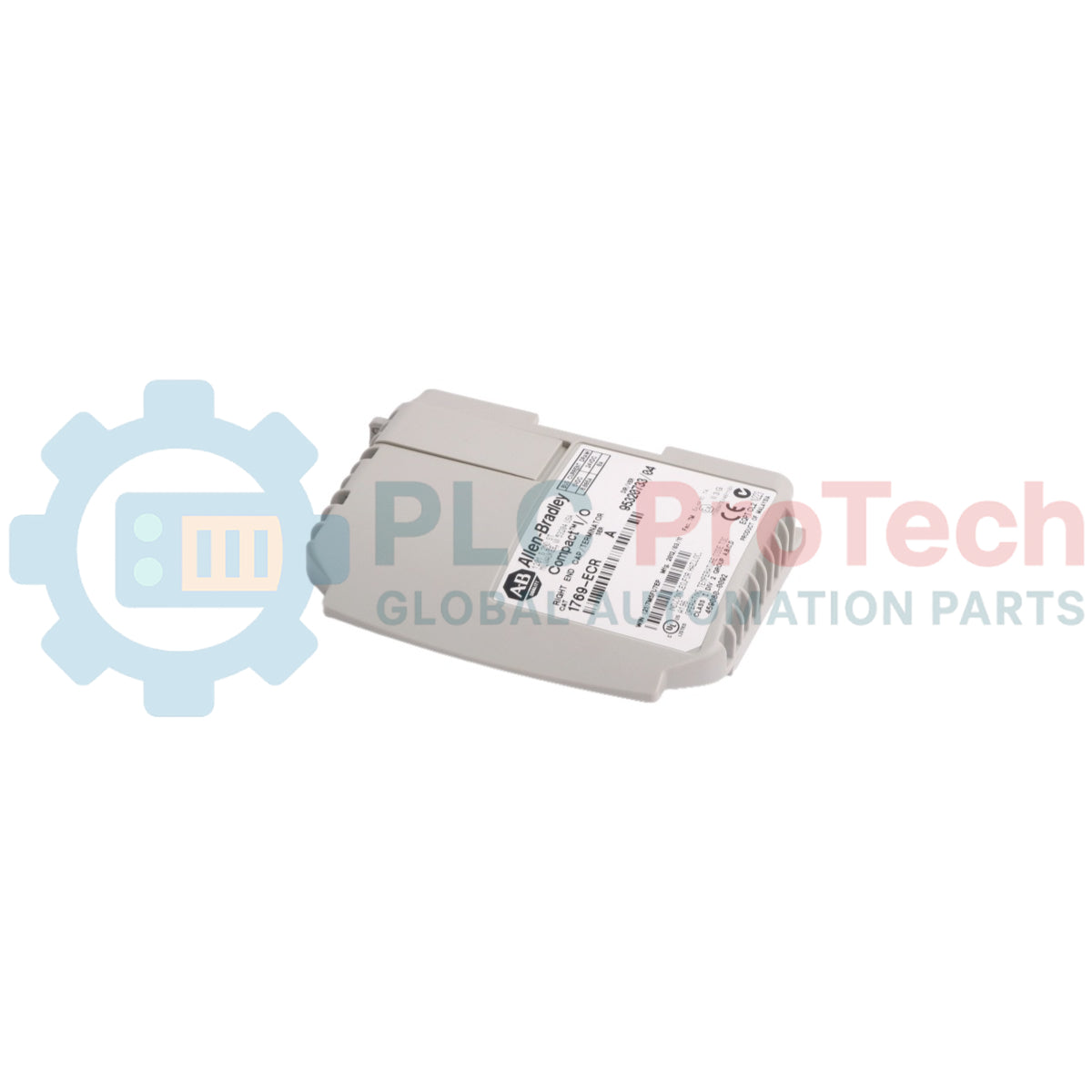

Allen-Bradley 1769-ECR Terminatore destro per I/O Compact

Descrizione

Allen-Bradley 1769-ECR è un cappuccio terminale destro e terminatore progettato per l'uso con la topologia del sistema Compact I/O. In quanto componente essenziale per l'integrità del sistema, 1769-ECR termina il bus di comunicazione interno di un banco di espansione Compact I/O o di un telaio del controllore, come quelli che utilizzano i controllori 1769-L32E. Ogni piattaforma Compact I/O 1769 richiede un cappuccio terminale funzionante per garantire la continuità del segnale lungo il bus del backplane. Il modulo è progettato come apparecchiatura di tipo aperto per ambienti industriali interni puliti e deve essere montato all'interno di un involucro protettivo adatto ai rischi ambientali locali.

Caratteristiche

• Terminazione del bus: Completa il percorso del bus di comunicazione elettrico all'estremità destra di un assieme Compact I/O 1769.
• Alimentazione diretta dal backplane: Assorbe una corrente minima di 5 mA direttamente dal bus del backplane a 5,1 V CC, senza richiedere collegamenti di alimentazione esterni.
• Meccanismo di bloccaggio integrato: Garantisce stabilità meccanica e un bloccaggio sicuro ai moduli I/O adiacenti tramite chiusure scorrevoli integrate.
• Messa a terra tramite guida DIN: Realizza automaticamente la messa a terra strutturale tramite il contatto diretto con una guida DIN correttamente collegata a terra.

Applicazioni

• Terminazione del bus di sistema per le architetture Allen-Bradley CompactLogix e Compact I/O.
• Automazione di fabbrica, controllo di macchine e sistemi di controllo I/O distribuiti.
• Installazioni in luoghi pericolosi che richiedono certificazioni di sicurezza Classe I, Divisione 2 o Zona 2.

Specifiche tecniche

Linee guida per l'installazione

• Montaggio su guida DIN: Montare il modulo direttamente su una guida DIN in acciaio zincato e passivato al cromato per garantire una bassa resistenza elettrica e una messa a terra affidabile. Evitare guide in alluminio o plastica, che possono corrodersi o deteriorare i percorsi di messa a terra.
• Installazione dell'involucro: Installare all'interno di un involucro il cui accesso richieda un utensile, che garantisca un grado minimo di protezione dagli ingressi IP54 per le zone 2 e che soddisfi una classificazione di propagazione della fiamma pari a 5VA.
• Protezione dalle scariche elettrostatiche: Evitare di toccare i pin del connettore interno o le piste del circuito durante l'assemblaggio. Operare in una postazione protetta dalle cariche statiche oppure indossare un braccialetto antistatico collegato a terra durante la manipolazione dell'unità.
• Collegamento al bus: Far scorrere saldamente il cappuccio terminale sul lato destro dell'ultimo modulo I/O e fissare il percorso di comunicazione utilizzando il meccanismo di bloccaggio integrato.

Conformità e certificazioni

• Classe I, Divisione 2, Gruppi A, B, C, D
• UKEX (II 3 G Ex ec IIC T4 Gc; Certificato: UL22UKEX2516X)
• ATEX (II 3 G Ex ec IIC T4 Gc; Certificato: DEMKO 12 ATEX 1116807X)
• IECEx (Ex ec IIC T4 Gc; Certificato: IECEx UL 21.0112X)
