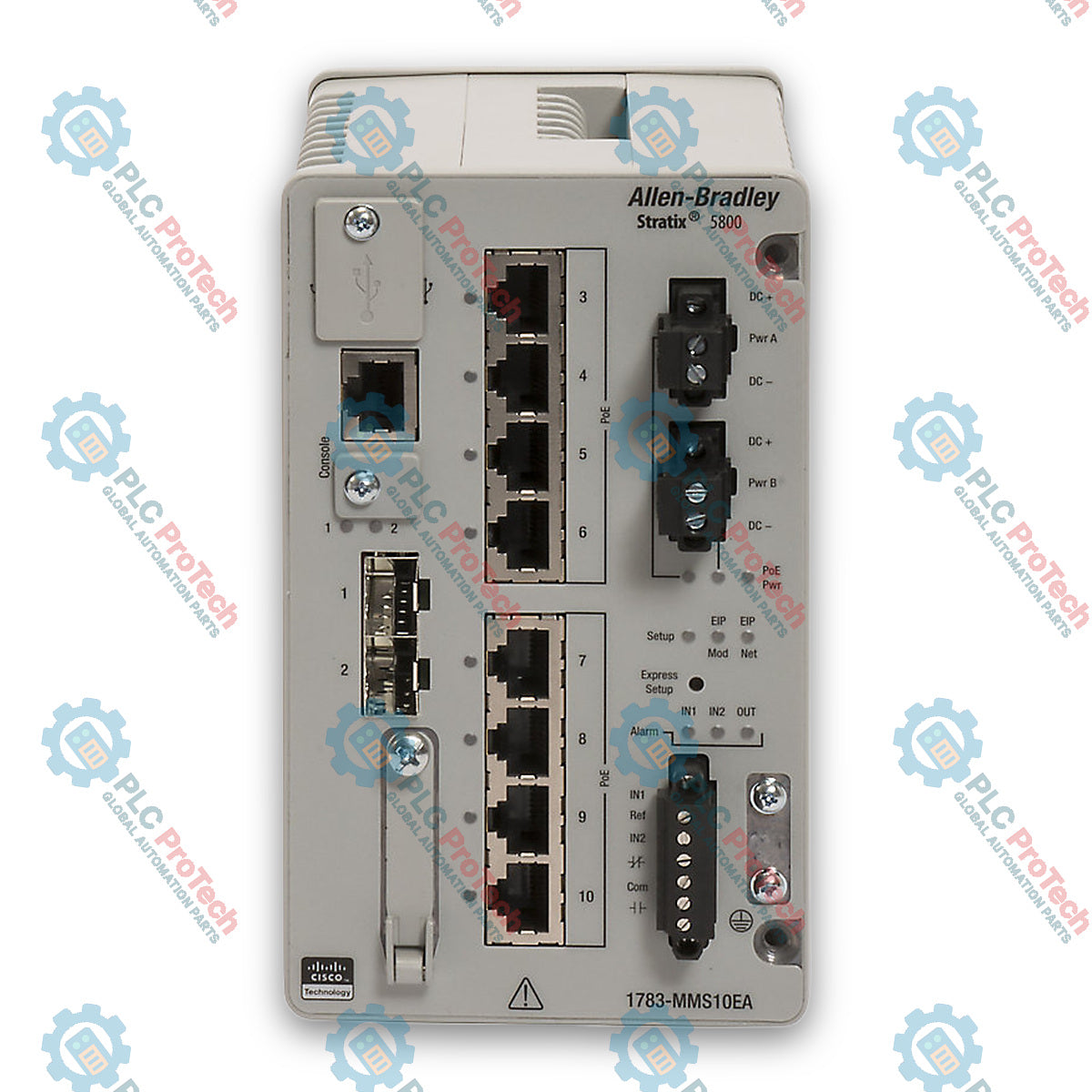

Switch Ethernet gestito Allen-Bradley 1783-MMS10 Stratix 5800

Descrizione

Allen-Bradley 1783-MMS10 è uno switch Ethernet industriale gestito ad alte prestazioni appartenente alla famiglia di switch Ethernet Stratix 5800. Progettato come unità base modulare, funge da dorsale di rete ad alta densità per ambienti industriali esigenti di automazione, controllo e processo. Dotato di firmware di switching Layer 2, offre velocità Gigabit su tutte le interfacce per garantire comunicazioni deterministiche e gestione dei dati in tempo reale.

Le funzionalità hardware includono 10 porte di base totali, configurate come 8 porte in rame RJ45 10/100/1000 Mbps e 2 slot Small Form-factor Pluggable (SFP) che supportano ricetrasmettitori in fibra ottica da 100/1000 Mbps. In quanto unità base modulare, 1783-MMS10 supporta l'espansione affiancata utilizzando un modulo di espansione Stratix 5800 compatibile, aumentando la densità totale delle porte fino a 26.

Sviluppato congiuntamente da Rockwell Automation e Cisco Systems, lo switch utilizza il sistema operativo Cisco IOS-XE integrato. Questa architettura collega i team OT (tecnologia operativa) e IT (tecnologia dell'informazione), consentendo una gestione fluida tramite strumenti CLI enterprise familiari, framework di sicurezza IT e strumenti di integrazione industriale come gli Add-on Profile (AOP) di Studio 5000 e i faceplate di FactoryTalk View.

Caratteristiche

• Architettura Gigabit Ethernet: Offre velocità Gigabit completa su tutte le 8 porte in rame RJ45 e sui 2 slot SFP in fibra, per supportare applicazioni OT ad alta larghezza di banda.
• Design di base modulare: Funziona come unità base modulare che supporta un modulo di espansione per scalare fino a un totale di 26 porte.
• Sistema operativo Cisco IOS-XE: Integra una base di sicurezza di rete, gestione e routing di livello enterprise sviluppata congiuntamente con Cisco.
• Architettura Premier integrata: Si configura nativamente in Studio 5000 utilizzando gli Add-on Profile (AOP), con tag Logix predefiniti e faceplate FactoryTalk View per il monitoraggio dello stato e la gestione degli allarmi.
• Conformità alla cybersecurity: Conforme agli standard globali IEC 62443-4-2 per la cybersecurity industriale, per una maggiore protezione del dominio e un controllo degli accessi al traffico.
• Involucro industriale: Realizzato con un involucro industriale con grado di protezione IP30, progettato per il montaggio sicuro su guida DIN all'interno di quadri industriali gravosi.

Applicazioni

• Networking ad alte prestazioni per dispositivi terminali: Collega controllori di automazione programmabili (PAC), interfacce uomo-macchina (HMI), azionamenti e rack I/O che richiedono larghezza di banda Gigabit.
• Espansione di rete modulare: Ideale per quadri di controllo che richiedono aggiunte flessibili e scalabili di porte tramite unità di espansione modulari, senza sostituire l'infrastruttura di base.
• Integrazione Enterprise OT/IT: Funziona come switch di accesso industriale che collega le reti di automazione di fabbrica alle dorsali IT aziendali utilizzando strumenti Cisco standard e criteri di sicurezza.

Specifiche tecniche

Informazioni generali

Configurazione delle porte

Conformità a software e sicurezza

Connessioni / Interfacce

Linee guida per l'installazione

1. Ispezione ambientale: verifica che l'involucro del quadro soddisfi i requisiti di protezione IP30 e i limiti della temperatura di esercizio prima del montaggio.
2. Montaggio su guida DIN: fissa saldamente 1783-MMS10 su una guida DIN standard da 35 mm. Assicurati che vi sia spazio verticale sufficiente per la ventilazione e le curve dei cavi.
3. Collegamento del modulo di espansione: se utilizzi un modulo di espansione Stratix 5800 (ad esempio, della serie 1783-MMX), unisci meccanicamente e blocca l'unità di espansione sul lato dello switch di base prima di fissarla alla guida e applicare l'alimentazione.
4. Messa a terra: collega un cavo di terra funzionale a bassa impedenza al terminale di messa a terra per garantire un'adeguata schermatura dalle interferenze elettromagnetiche (EMI).
5. Cavi e moduli SFP: collega i cavi Ethernet a doppino intrecciato schermato (STP) alle porte in rame. Inserisci i moduli SFP compatibili negli slot ottici fino a bloccarli completamente prima di collegare i cavi in fibra.

Configurazione e gestione

• Integrazione con Studio 5000 Logix Designer: scarica e installa il profilo aggiuntivo (AOP) corrispondente in Studio 5000 per configurare le impostazioni dello switch, generare automaticamente i tag Logix e monitorare lo stato delle porte direttamente nell'applicazione di controllo.
• Interfacce di gestione della rete: accedi alla configurazione del dispositivo tramite Cisco Command Line Interface (CLI), interfaccia utente Web o strumenti di gestione SNMP, familiari al personale IT.
• Pannelli operatore industriali: implementa pannelli operatore FactoryTalk View predefiniti per la diagnostica visiva in tempo reale, il monitoraggio dello stato delle porte e la segnalazione degli allarmi relativi ai guasti di rete.
