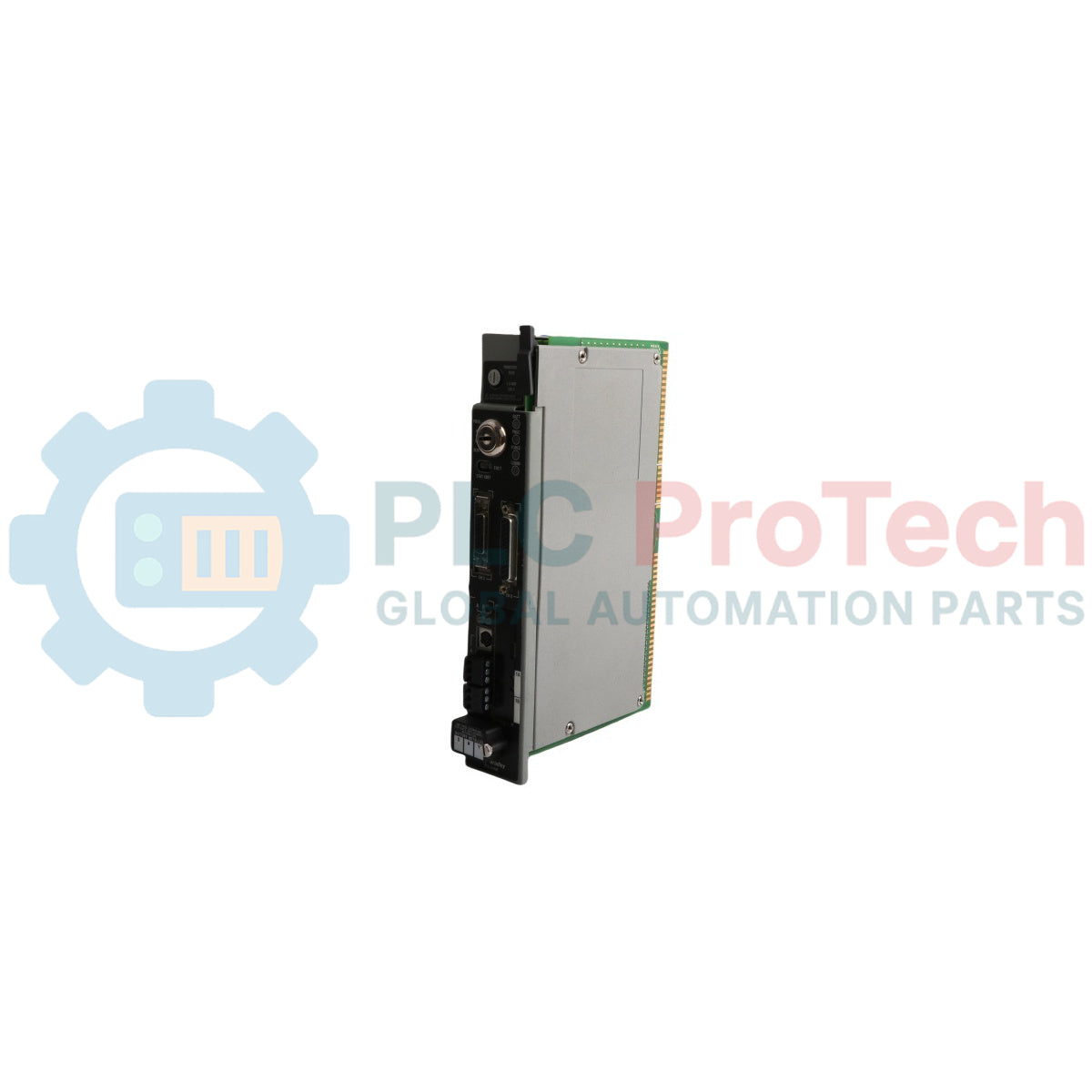

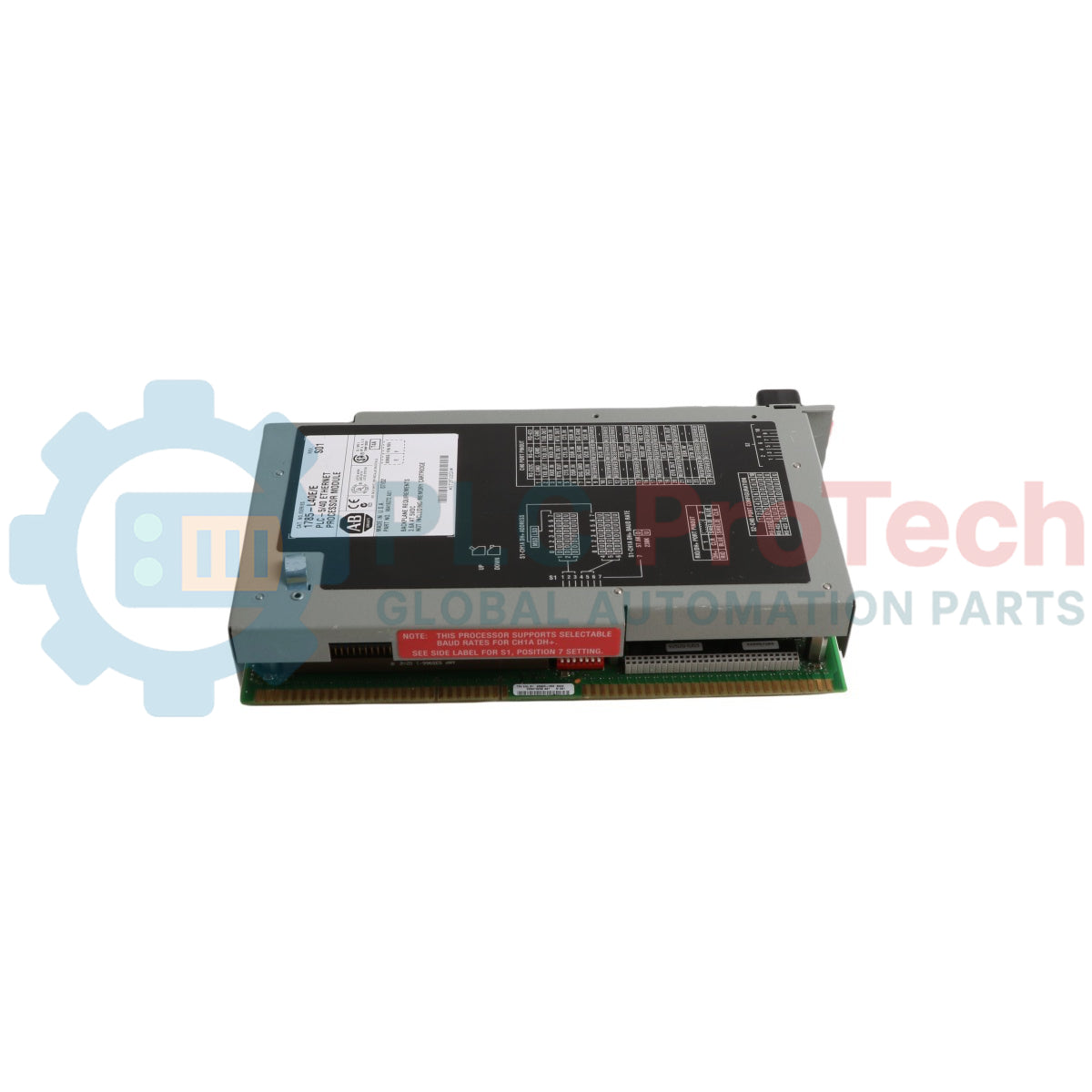

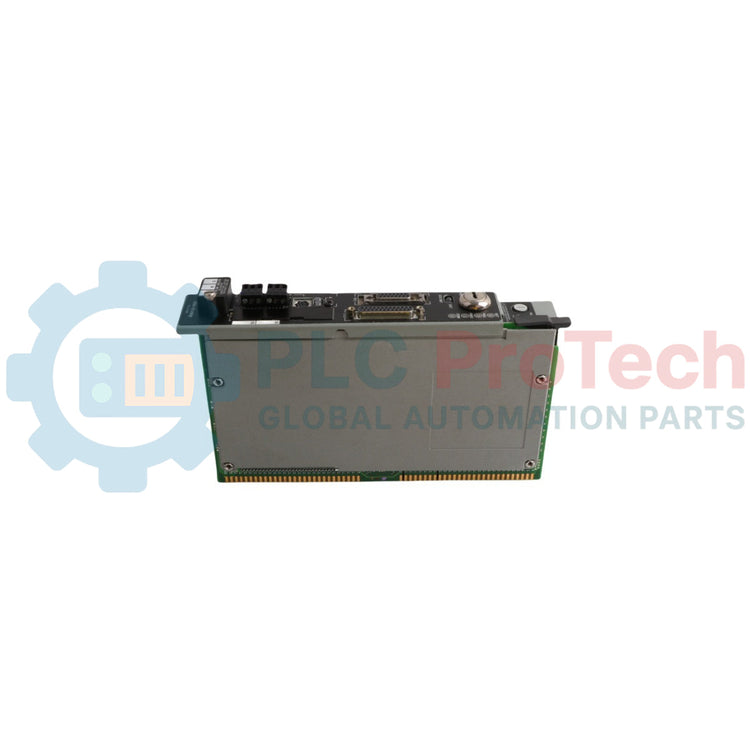

Allen-Bradley 1785-L40E Controller programmabile Ethernet PLC-5

Panoramica del prodotto

Il 1785-L40E è un controller programmabile Ethernet PLC-5 ad alte prestazioni, a slot singolo, progettato per la piattaforma Allen-Bradley 1771 Universal I/O. Dispone di una porta Ethernet integrata (10 Mbps), che consente comunicazioni peer-to-peer ad alta velocità, caricamento e scaricamento dei programmi e acquisizione dei dati tramite reti standard da ufficio o industriali. Con 48k parole di memoria utente e la capacità di gestire fino a 2048 punti I/O, il 1785-L40E offre una soluzione di controllo robusta per applicazioni industriali di medie e grandi dimensioni che richiedono un'integrazione perfetta tra il reparto produttivo e i sistemi Ethernet aziendali.

Comunicazione funzionale e logica

Il 1785-L40E semplifica l'architettura di rete eliminando la necessità di moduli bridge esterni. Dispone di tre canali di comunicazione ad alta velocità: una porta Ethernet dedicata e due porte DH+/I/O remoto configurabili. Ciò consente al controller di gestire contemporaneamente un chassis 1771 locale, coordinarsi con rack I/O remoti e comunicare con sistemi HMI o SCADA tramite EtherNet/IP. Il suo potente set di istruzioni supporta calcoli avanzati in virgola mobile, controllo PID e gestione complessa dei dati, rendendolo un vero "cavallo di battaglia" per i settori automobilistico, alimentare e delle bevande e della movimentazione dei materiali.

Specifiche tecniche

Esporta in Fogli Google

Domande frequenti tecniche

In che modo la porta Ethernet migliora l'integrazione del sistema?La porta Ethernet integrata supporta il protocollo EtherNet/IP, consentendo al 1785-L40E di connettersi direttamente all'infrastruttura di rete standard. Ciò permette velocità di trasferimento dei dati superiori rispetto al tradizionale DH+ e consente la diagnosi e la programmazione da remoto attraverso la LAN dello stabilimento, senza schede di interfaccia specializzate nel PC.

Quali sono i limiti di indirizzamento per i moduli I/O?Il controller supporta l'indirizzamento a 2 slot, 1 slot e 1/2 slot. Quando si utilizza l'indirizzamento a 2 slot, i moduli a 16 punti devono essere utilizzati in coppie I/O e i moduli a 32 punti non sono supportati. Per requisiti di maggiore densità, è necessario utilizzare l'indirizzamento a 1/2 slot, che consente qualsiasi combinazione di moduli a 8, 16 o 32 punti.

Quanto è importante la batteria 1770-XYC?La batteria al litio 1770-XYC è essenziale per il backup delle 48k parole di memoria utente e dell'orologio in tempo reale quando il sistema è spento. Senza una batteria funzionante, il programma e i dati di configurazione andranno persi durante un ciclo di spegnimento e riaccensione.

Guida all'ingegneria sul campo e all'installazione

• Selezione dello chassis: Il 1785-L40E deve essere installato nello slot più a sinistra di uno chassis Universal I/O 1771-A1B, -A2B, -A3B o -A4B. Assicurarsi che l'alimentatore del backplane sia dimensionato per almeno 3.6 A, così da supportare il consumo di corrente del controller.

• Protezione ambientale: Sebbene il controller sia classificato per temperature da 0 a 60 °C, è un modulo di tipo aperto. Deve essere installato in un quadro industriale omologato NEMA per soddisfare gli standard sulle emissioni CISPR 11 Classe A e proteggerlo da polveri conduttive e umidità.

• Selezione dei cavi: Per la connettività Ethernet, utilizzare cavi a doppino intrecciato schermati o non schermati conformi allo standard 802.3. Per le reti I/O remoto o DH+, utilizzare il cavo 1770-CD (Blue Hose) per garantire l'integrità del segnale e il corretto adattamento d'impedenza sulle lunghe distanze.

Vantaggi ingegneristici

Il 1785-L40E rappresenta un ponte tra l'affidabilità dei sistemi legacy e la connettività moderna. Integrando Ethernet direttamente nella collaudata architettura PLC-5, Allen-Bradley offre un percorso di aggiornamento che non richiede la sostituzione dell'intera infrastruttura I/O 1771. Per gli acquisti B2B, procurarsi un 1785-L40E originale garantisce la conformità agli standard industriali UL, CSA e CE, offrendo la resistenza alle vibrazioni elevate (2 g) e agli urti (30 g) necessaria negli ambienti produttivi più impegnativi.
