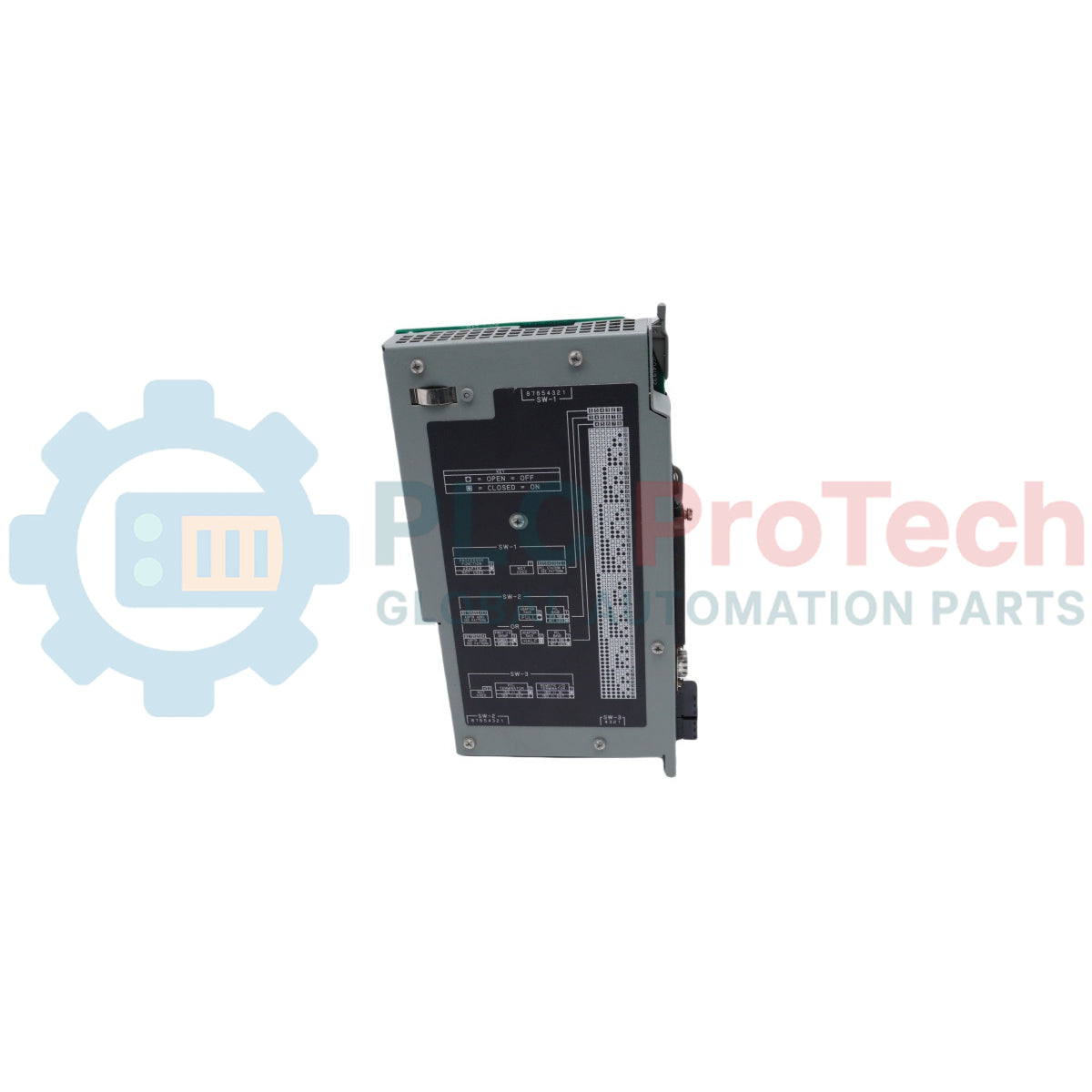

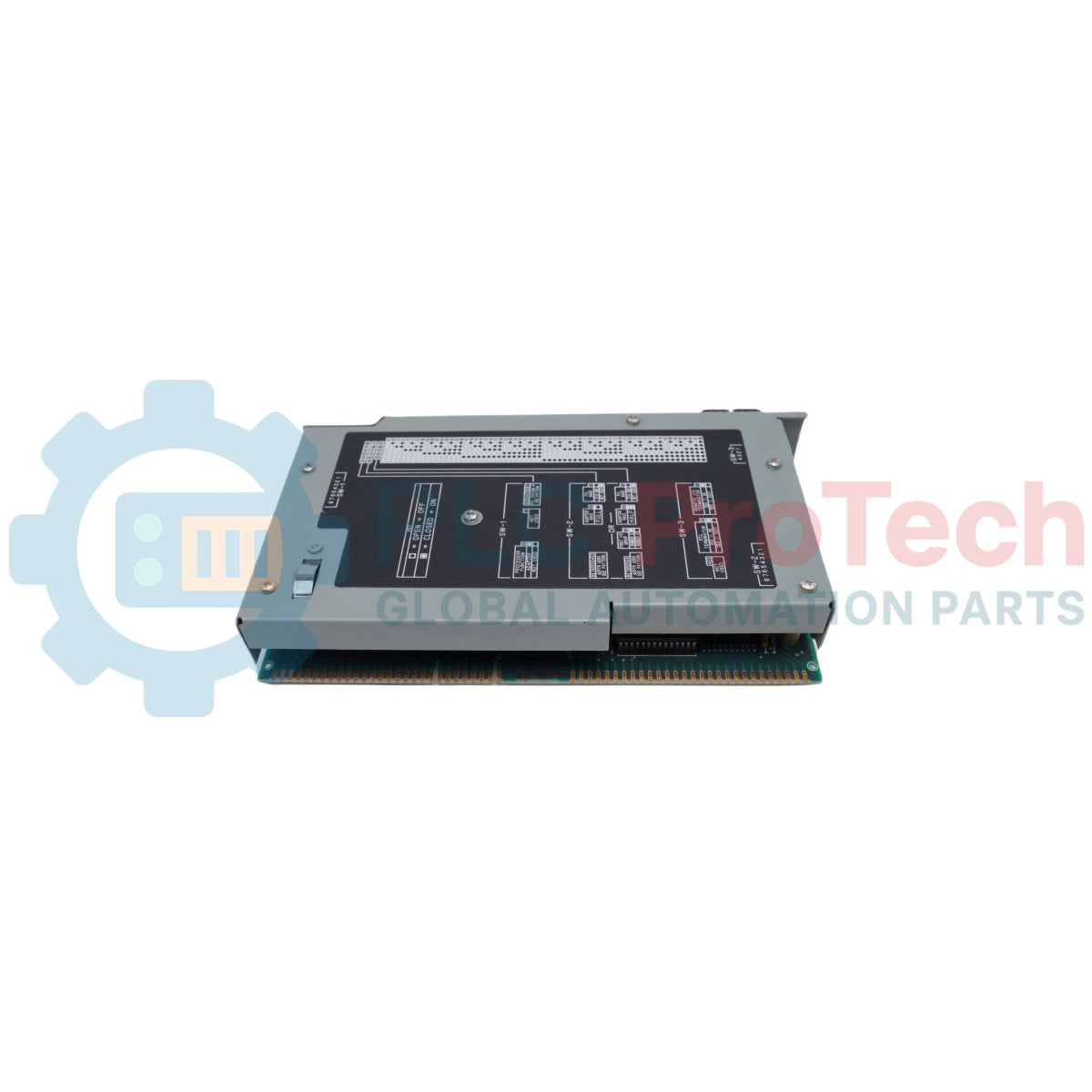

Modulo processore PLC-5/12 Allen-Bradley 1785-LT3

SKU 1785-LT3

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Allen-Bradley

  • Product No.: 1785-LT3

  • Country of origin:United States

  • Product Type: Modulo processore

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 1337g

  • Dimensions: 34 mm x 315 mm x 198 mm (W x H x D)

  • Shipping port: Xiamen

  • Warranty: 12 months

Il 1785-LT3 è un modulo processore PLC-5/12 progettato per gestire il controllo sequenziale, le operazioni di elaborazione automatizzata e la gestione completa dei dati a livello di stabilimento. Questo componente hardware montato su slot si installa nello slot più a sinistra di uno chassis I/O 1771 standard ed esegue programmi specializzati in logica ladder per gestire variabili di sistema complesse. Come dispositivo autonomo e compatibile con adattatori sulle reti industriali, 1785-LT3 coordina i segnali provenienti da più nodi e i dati diagnostici tramite le interfacce di connessione fisica integrate.

Caratteristiche

  • Architettura con interblocco senza soluzione di continuità, progettata esclusivamente per l’inserimento nei telai chassis I/O 1771 standard
  • Gruppo di interruttori posteriore integrato (SW1) che consente l’assegnazione manuale diretta dell’indirizzo fisico della stazione
  • Più indicatori LED frontali per la diagnostica, che forniscono una verifica continua in tempo reale delle condizioni operative, di comunicazione e della batteria
  • Funzionalità logiche dedicate che eseguono istruzioni a livello di bit, funzioni matematiche avanzate e risoluzione automatizzata dei problemi durante il funzionamento

Applicazioni

  • Reti di controllo sequenziale della produzione
  • Sistemi di diagnostica ed esecuzione a livello macchina
  • Nodi distribuiti per l’acquisizione dei dati
  • Architettura di controllo distribuito che utilizza la comunicazione peer-to-peer

Specifiche tecniche

Parametro Specifica
Produttore Allen-Bradley
Numero di catalogo 1785-LT3
Modello di processore PLC-5/12
Linea di prodotti PLC-5 classico
Tipo di modulo Modulo processore
Capacità di memoria 6 K parole
Numero massimo di rack locali supportati 4 (1 chassis locale)
Numero massimo di rack remoti supportati Nessuno
Capacità I/O (moduli a 8 punti) 128 I/O
Capacità I/O (moduli a 16 punti) 256 I/O
Capacità I/O (moduli a 32 punti) 512 I/O
Tempo di scansione del programma (logica a bit) 2 ms/K parole
Tempo di scansione del programma (tipico) 8 ms/K parole
Carico di corrente del backplane 2,5 A
Modalità di comunicazione Autonomo, adattatore
Interfacce di rete DH+ (Data Highway Plus)
Moduli di memoria opzionali EEPROM da 8K (1785-MJ)
Tipo di batteria Batteria al litio 1770-XY (o Tadiran TL-5104 AEL/S AA da 3,6 V)
Supporto per l’indirizzamento hardware 2 slot, 1 slot, 1/2 slot
Moduli I/O supportati Bollettino 1771 I/O (moduli a 8, 16, 32 punti e intelligenti)
Slot di posizione del modulo Telaio I/O 1771, slot più a sinistra
Posizioni delle bande di codifica Tra 40 e 42, tra 54 e 56
Orologio dell'ora del giorno (variazione massima a 60 °C) Più o meno 3 min al mese
Orologio dell'ora del giorno (variazione tipica a 20 °C) Più o meno 20 s al mese
Precisione temporale Una scansione del programma
Scansione tipica degli I/O discreti locali 1 ms per rack I/O locale
Peso 1337 g (42,15 oz)
Temperatura di esercizio Da 0 a 60 °C (da 32 a 140 °F)
Temperatura di stoccaggio Da -40 a 85 °C (da -40 a 185 °F)
Umidità relativa Dal 5 al 95% (senza condensa)
Vibrazioni durante e fuori dal funzionamento 1 g a 10–500 Hz (spostamento picco-picco di 0,012 pollici)
Urto durante il funzionamento Accelerazione di picco di 30 g per una durata di 11 più o meno 1 ms
Urto a riposo Accelerazione di picco di 50 g per una durata di 11 più o meno 1 ms

Collegamenti/Interfacce

Pin del connettore / Interruttore Funzione / Assegnazione
Gruppo di interruttori SW1 Stabilisce l'indirizzo fisico della stazione DH+ per il canale 1A
Connettore della batteria Connettore laterale integrato che si collega ai terminali a pressione della batteria 1770-XY
Slot del modulo di memoria Ricevitore accessibile frontalmente che accetta l'EEPROM opzionale 1785-MJ da 8K
Connettore del cavo CP Interfacce delle porte di collegamento direttamente al cavo del terminale di programmazione industriale

Linee guida per l'installazione

  • Posizionamento del telaio: Installare sempre il modulo processore nello slot dedicato più a sinistra del telaio backplane I/O 1771, per garantire la corretta terminazione logica.
  • Installazione delle bande di codifica: Posizionare saldamente le bande di codifica dell'hardware nelle guide del backplane tra gli slot 40 e 42 e tra gli slot 54 e 56, per verificare il corretto inserimento del modulo.
  • Avvertenza sull'isolamento: Disattivare tutte le alimentazioni elettriche del telaio I/O locale o dello zoccolo di memoria prima di montare l'hardware o inserire un'EEPROM nello slot, per eliminare gravi guasti diagnostici o la corruzione dei dati.
  • Messa a terra dell'infrastruttura: Collegare un conduttore dedicato per l'elettrodo di messa a terra dalla rondella dentellata di massa sulla parete dell'involucro del telaio I/O direttamente alla barra principale di terra dell'impianto, per ridurre al minimo le EMI industriali.

Conformità e certificazioni

  • Certificato CSA
  • CSA Classe I, Divisione 2, Gruppi A, B, C, D
  • Omologato UL

FAQ

Qual è il requisito di alimentazione del backplane per questo dispositivo?

Il modulo richiede un assorbimento di corrente dal backplane di 2,5 A dall'unità di alimentazione dello chassis locale.

Quali slot specifici devono essere codificati per questa installazione hardware?

Le bande di codifica meccanica devono essere posizionate tra le posizioni 40 e 42 e tra le posizioni 54 e 56 all'interno dello chassis.

Qual è il limite massimo della memoria del programma del modulo processore?

Il dispositivo dispone di una capacità di memoria interna fissa di 6K parole per contenere le applicazioni utente e le istruzioni del programma.

Cosa succede se si maneggia un modulo di memoria mentre il sistema è alimentato?

L'inserimento o la rimozione del modulo EEPROM mentre l'alimentazione è attiva può causare la perdita completa della memoria del programma e attivare un guasto grave permanente del processore.
