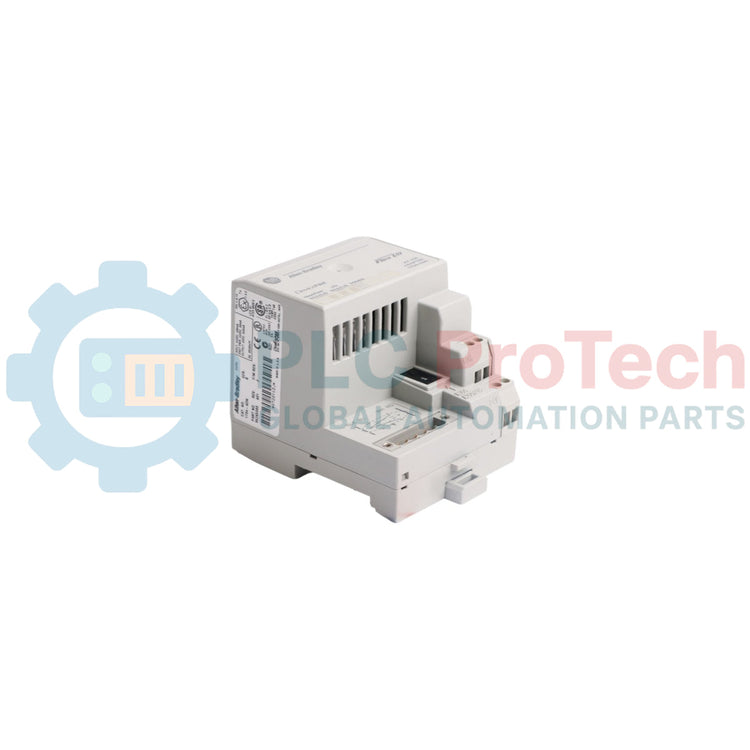

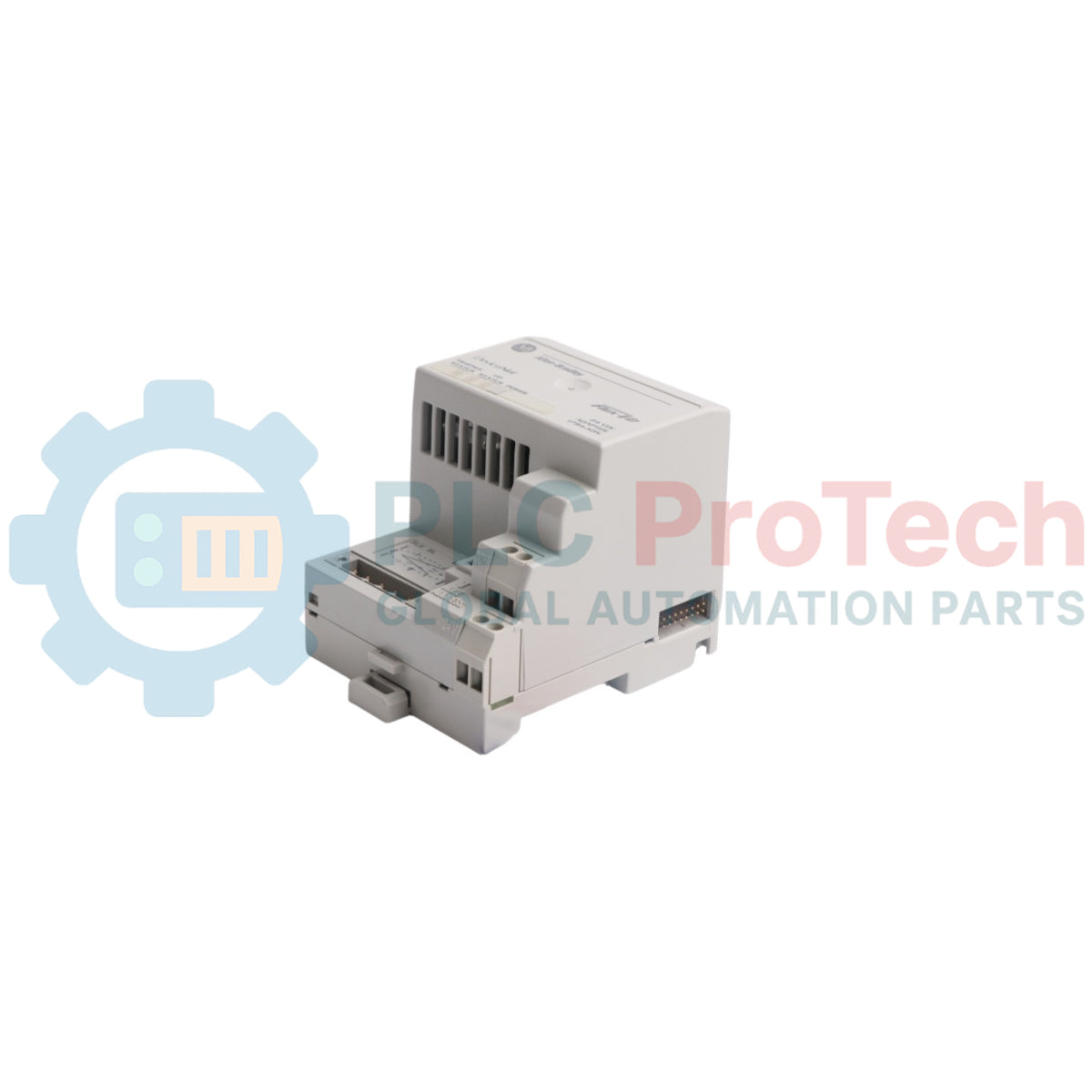

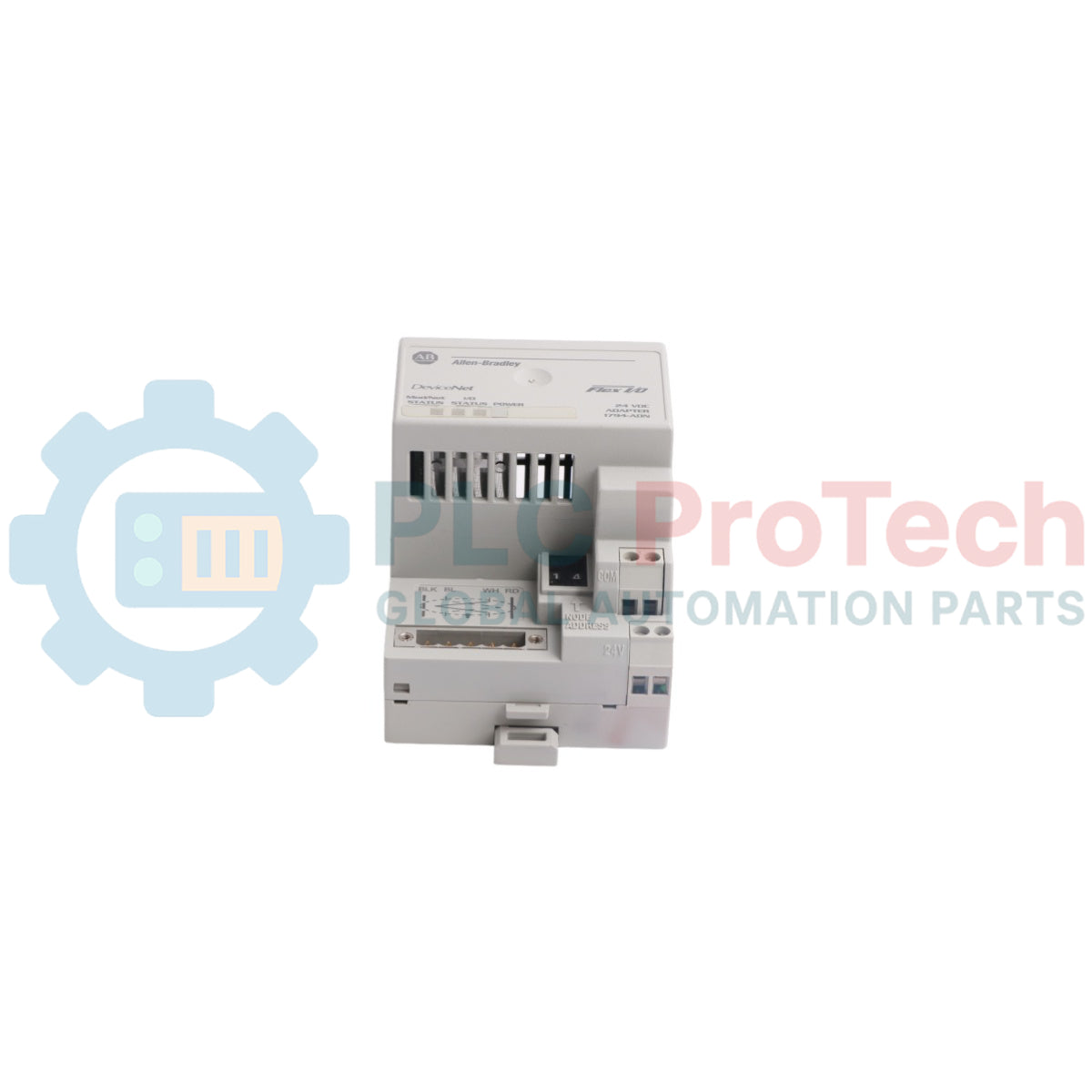

Allen-Bradley 1794-ADN Adattatore DeviceNet FLEX I/O

Descrizione

Il 1794-ADN è un adattatore di comunicazione di rete progettato per la piattaforma di ingressi/uscite distribuiti FLEX I/O. Questo componente funge da gateway fisico e logico, collegando un gruppo locale di un massimo di otto moduli operativi digitali, analogici o speciali a un controllore logico programmabile centralizzato tramite un'infrastruttura di rete DeviceNet. Gestisce transazioni dati bidirezionali ad alta velocità, traducendo le variabili del bus del sottosistema attraverso il backplane proprietario FlexBus in frame a livello applicativo discreti, definiti dallo standard di rete industriale aperto.

Operando come dispositivo slave standard sul bus master, il modulo contiene microcontrollori integrati che gestiscono routine indipendenti di mappatura all'avvio, incluso un protocollo di rilevamento iniziale che identifica automaticamente e assegna dimensioni precise dei blocchi per ogni slot I/O fisico. L'hardware di comunicazione integrato supporta una topologia lineare con una singola derivazione o a cascata, mediante connettori a innesto fissati con viti. Il 1794-ADN viene installato all'interno di pannelli di macchinari industriali, gruppi di sensori remoti, linee di trasportatori per impianti di assemblaggio e skid di lavorazione locali che richiedono un multiplexing affidabile dei segnali e un ingombro ridotto per diminuire il cablaggio fisico dei pannelli.

Caratteristiche

• Collega un'infrastruttura DeviceNet centralizzata a guide FLEX I/O modulari distribuite locali.
• Rilevamento automatico degli slot I/O fisici e analisi della configurazione durante le routine della sequenza di avvio.
• Connettore di rete a vite rimovibile montato frontalmente, per mantenere i collegamenti del bus via cavo durante i cicli di sostituzione.
• Tre selettori fisici rotativi a rotella consentono di specificare immediatamente l'indirizzo del nodo tramite cablaggio fisso.
• Capacità di traduzione interna diretta per un massimo di otto distinti moduli operativi del backplane.
• Tre distinti diodi a emissione luminosa diagnostici forniscono registri di stato locali per l'alimentazione, l'adattatore e gli stati del collegamento di rete.

Applicazioni

• Aggregazione dei sensori nei pannelli di controllo distribuiti su reti estese degli stabilimenti di produzione.
• Monitoraggio delle linee nelle stazioni di assemblaggio automobilistico e controllo a blocchi discreti.
• Sistemi di smistamento per trasportatori e gruppi di distribuzione per linee di confezionamento ad alta densità.
• Acquisizione dati da macchinari specializzati per impianti di produzione su skid.

Specifiche tecniche

Connessioni/Interfacce

Linee guida per l'installazione

Montaggio su guida DIN

Inclinare il bordo superiore del gruppo staffa dell'adattatore sulla guida DIN metallica da 35 mm conforme alla norma IEC. Ruotare verso il basso la metà inferiore della scatola del modulo finché il fermo inferiore di ritenuta, azionato a molla, si innesta in posizione bloccata. Installare robusti fermi terminali fisici ai lati delle estremità della catena di guide per impedire lo spostamento laterale.

Allineamento del backplane FlexBus

Posizionare il modulo adattatore di rete nello slot di estremità sinistro della guida di montaggio. Allineare il profilo della tacca di ricezione sulla parete inferiore destra dell'involucro con il gancio di ancoraggio sulla prima base terminale I/O funzionale, facendo scorrere saldamente insieme le unità finché i pin del percorso del bus di connessione FlexBus laterale non si inseriscono completamente nelle prese dei terminali.

Requisiti di cablaggio e coppia di serraggio

Terminare esclusivamente i cavi di campo utilizzando conduttori in rame intrecciati entro i limiti di sezione specificati. Serrare tutte le connessioni di alimentazione della morsettiera anteriore rimovibile esattamente a 0.8 N-m (7 lb-in). Assicurarsi che i cavi di collegamento dell'alimentazione che seguono l'ingresso in corrente continua esterno siano brevi e non superino complessivamente i 3 metri.

Norme per la separazione dai disturbi

Isolare le derivazioni dell'interfaccia di rete e le relative linee di segnalazione FlexBus dalle derivazioni di alimentazione elettrica, dalle canaline di uscita degli azionamenti a frequenza variabile, dai campi di commutazione ad alta tensione e dalle alimentazioni dei motori ad alta potenza, per prevenire l'induzione di campi elettromagnetici ad alta frequenza.

Domande frequenti

Qual è il numero massimo di moduli che questo adattatore può pilotare?

L'unità può interfacciarsi con un massimo di otto blocchi modulari FLEX I/O indipendenti collegati continuamente al lato destro del backplane.

Come viene definito l'indirizzo di rete univoco su questo specifico componente?

L'indirizzo del nodo viene selezionato manualmente regolando i tre selettori rotativi meccanici a rotella sul pannello frontale prima di avviare la rete.

Quale potenza in uscita fornisce il circuito interno al backplane locale?

L'adattatore fornisce una corrente massima di 640 mA a 5V DC per alimentare i chip logici dei moduli di espansione collegati.

Questo dispositivo richiede alimentazione sia dalla sorgente esterna sia dal cavo di rete?

Sì, il backplane interno richiede una sorgente ausiliaria standard a 24V DC, mentre il circuito ricetrasmettitore principale deve ricevere alimentazione direttamente dalle linee dorsali DeviceNet attive.

Cosa indicano i lampeggi rossi del LED Module/Network?

Un'indicazione rossa lampeggiante rappresenta uno stato di guasto minore recuperabile e suggerisce un conflitto nella configurazione dell'indirizzo o una mancata corrispondenza nel registro dati.

Qual è la velocità massima di trasmissione dati supportata su questo collegamento?

L'adattatore comunica alle velocità industriali standard di 125 kbps, 250 kbps e 500 kbps, a seconda della lunghezza complessiva dell'anello di rete.

Un tecnico può sostituire a caldo l'adattatore di rete quando il sistema è attivo?

No, sebbene i singoli moduli I/O possano essere rimossi sotto tensione, l'estrazione completa dell'adattatore di rete interrompe la comunicazione per tutti gli otto punti secondari.

Quale grado di isolamento è certificato per questa specifica struttura d'interfaccia?

L'unità è dotata di un isolamento di base certificato per una barriera a potenziale continuo fino a 50V tra le linee di alimentazione dell'utente e i circuiti logici del sistema.

Quale impostazione avvia una cancellazione completa della configurazione di fabbrica nell'hardware?

Impostando i tre selettori rotativi meccanici su un codice 888 e riavviando l'alimentazione si esegue una routine interna di cancellazione della memoria.

Quale tipo di cablaggio è approvato per collegare le connessioni del bus principale?

Il collegamento di rete richiede un cavo DeviceNet industriale a doppino ritorto schermato Belden YR-29832 certificato o equivalente.
