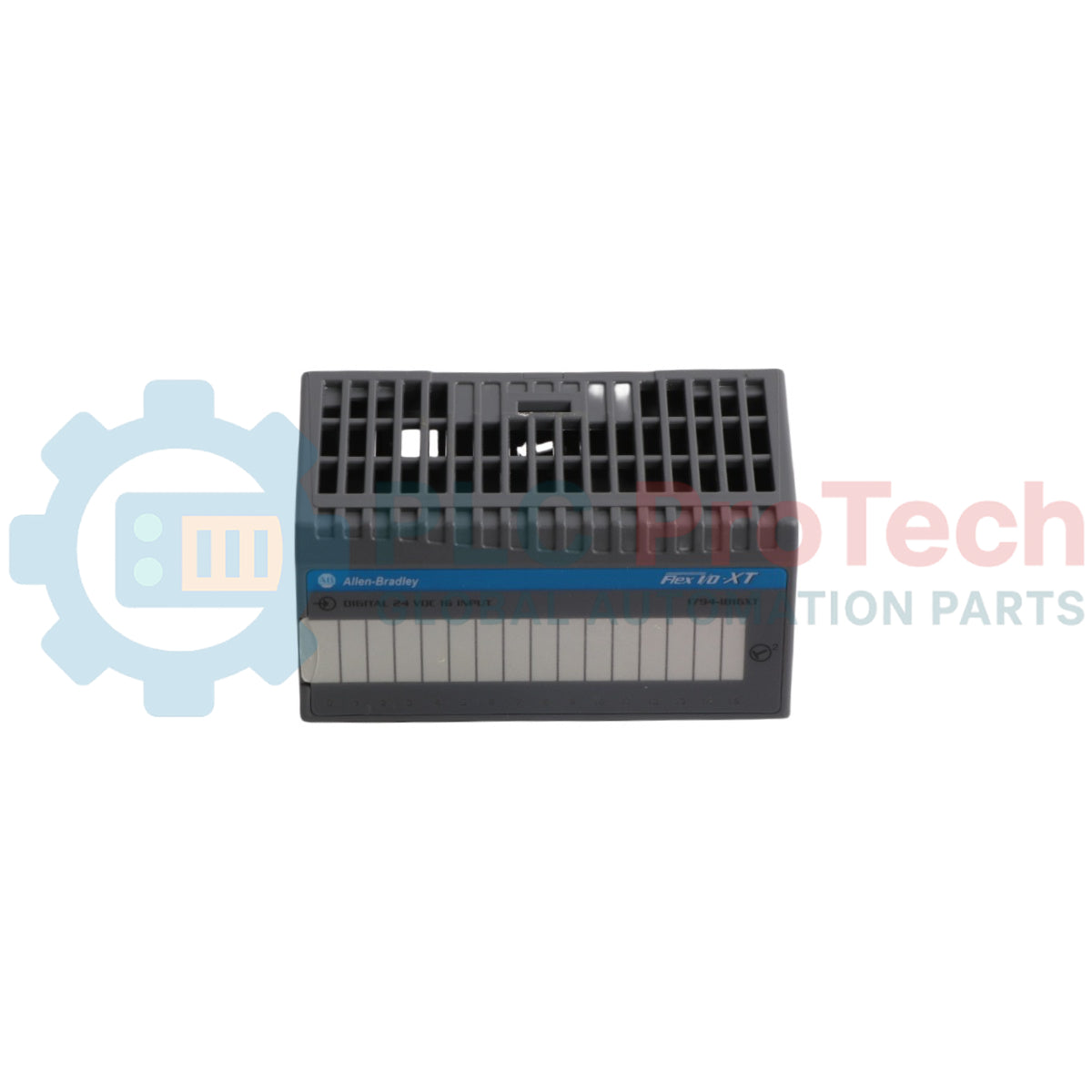

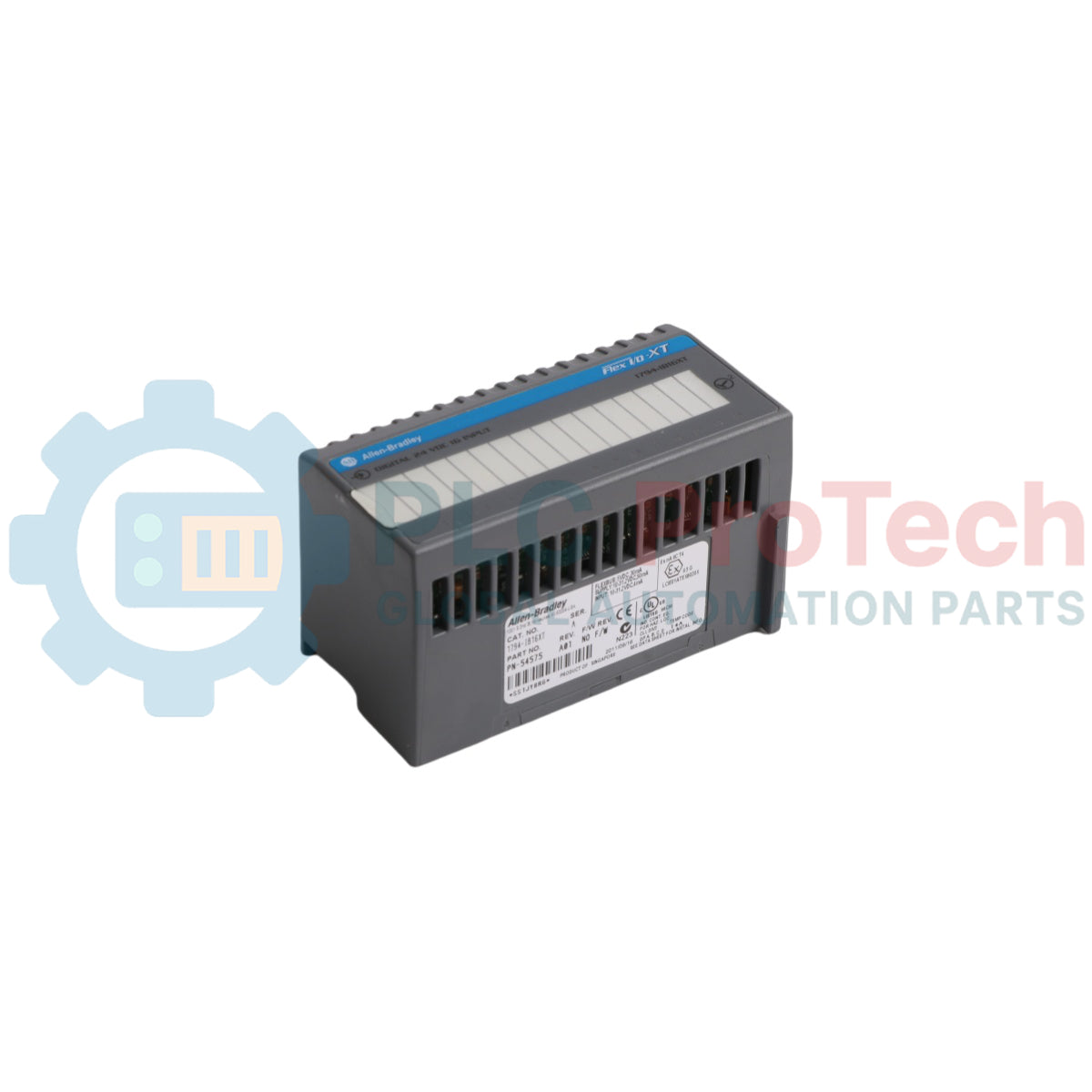

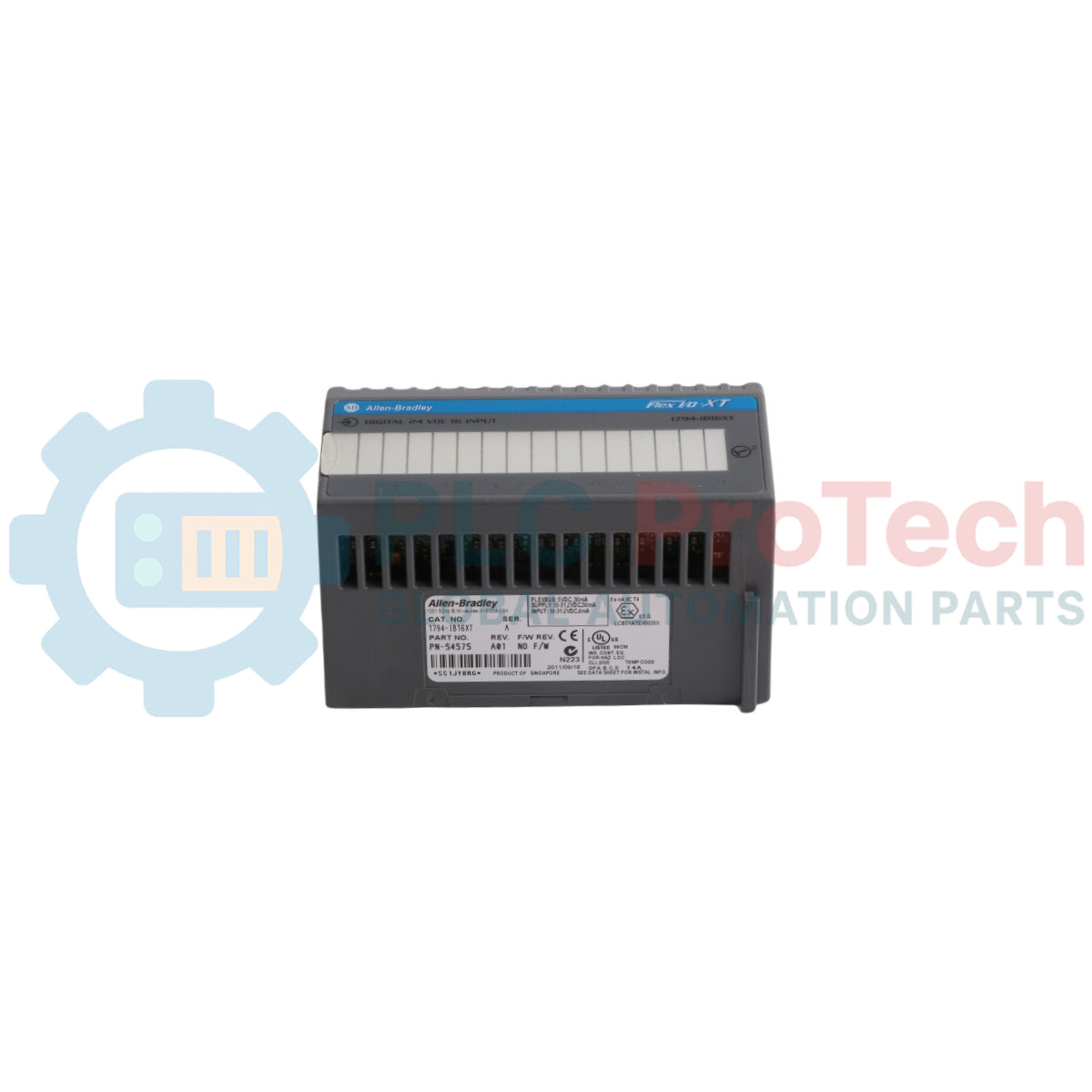

Modulo di ingressi digitali sink a temperatura estesa Allen-Bradley 1794-IB16XT FLEX I/O

Descrizione

Il 1794-IB16XT è un modulo di ingressi discreti ad alta densità e rinforzato, progettato per la piattaforma terminale di rete distribuita FLEX I/O. Questo modulo specializzato funziona come processore di stati binari a 24 V CC, progettato per monitorare e convertire i segnali digitali provenienti dai dispositivi di rilevamento sul campo in condizioni ambientali estreme. Operando in una configurazione a corrente assorbita, l'elettronica interna convoglia la corrente dagli interruttori di campo con uscita in sourcing attraverso i propri nodi di rilevamento verso una guida comune di ritorno centralizzata, mantenendo un'elaborazione pulita dei registri di stato nelle reti di controllo aperte.

In quanto variante XT (temperatura estesa), questo blocco hardware industriale integra architetture dei componenti resilienti e un rivestimento conformale applicato in fabbrica, per resistere a variazioni termiche comprese tra -20 e 70 gradi Celsius. Dotato di sedici canali non isolati, il dispositivo consente di aumentare la densità di installazione all'interno di armadi di controllo distribuiti compatti. Il 1794-IB16XT esegue il routing dei dati verso i controllori logici programmabili master comunicando tramite adattatori di rete standard sui bus di sistema EtherNet/IP, ControlNet o DeviceNet. È utilizzato comunemente nelle stazioni upstream del settore oil & gas, nelle sale macchine di propulsione marina, nei sistemi di telemetria delle condotte e negli impianti di macinazione di minerali pesanti che richiedono operatività continua in ambienti non climatizzati.

Caratteristiche

• Prestazioni termiche estreme, con funzionamento sicuro da -20 a 70 gradi Celsius.
• Rivestimento conformale applicato in fabbrica, che protegge i substrati interni dall'umidità e dagli agenti chimici presenti nell'aria.
• Sedici ingressi discreti ad alta densità con assorbimento di corrente, per ottimizzare al massimo il numero di I/O per segmento di guida.
• Rimozione e inserimento sotto tensione (RIUP), per consentire la sostituzione a caldo senza interrompere il traffico sui bus adiacenti.
• Indicatori LED multipunto sul pannello frontale, che forniscono la registrazione diagnostica visiva degli stati logici dei singoli canali.

Applicazioni

• Monitoraggio degli interruttori nelle stazioni di pompaggio delle condotte midstream, all'interno di armadi da campo non climatizzati.
• Infrastrutture di perforazione offshore, monitoraggio dello stato di emergenza e della posizione delle valvole.
• Macchinari pesanti per scavi minerari soggetti a elevate variazioni della temperatura ambiente.
• Circuiti di controllo delle stazioni di aerazione per il trattamento delle acque reflue all'aperto.

Specifiche tecniche

Collegamenti/Interfacce

Linee guida per l'installazione

Installazione su guida DIN

Agganciare i ganci di ritenzione superiori dell'alloggiamento del modulo posteriore alla flangia della guida superiore delle guide DIN standard da 35 mm. Spingere verso il basso e ruotare verso l'interno la parte inferiore dell'involucro finché il gruppo di chiusura in acciaio integrato non si blocca attorno al bordo della guida inferiore.

Posizionamento della morsettiera di base

Allineare le guide fisiche integrate situate sulla superficie inferiore del modulo operativo con le scanalature di alloggiamento sulla morsettiera di base preinstallata con rivestimento conforme. Far scorrere saldamente l'hardware nella matrice delle prese di interfaccia finché i due fermi laterali non scattano verso l'esterno bloccandolo in posizione.

Cablaggio della configurazione sink

Collegare i componenti di sorgente esterni direttamente ai punti di ingresso da 0 a 15. Far passare la linea principale positiva di distribuzione a 24 V CC attraverso il livello di alimentazione corrispondente della morsettiera di base per mantenere profili di potenziale standard comuni a tutti i nodi sensore collegati.

Gestione dell'integrità termica

Assicurarsi che i percorsi di circolazione dell'aria ambiente siano completamente privi di detriti strutturali all'interno dell'involucro. Mantenere i limiti di spazio minimo di fabbrica di 50 mm sopra e sotto la guida del gruppo terminale per consentire il raffreddamento convettivo in condizioni operative con temperatura ambiente elevata.

Domande frequenti

Cosa distingue questo modulo dal modello standard 1794-IB16?

L'unità presenta una soglia di temperatura operativa estesa (da -20 a 70 Celsius) e un rivestimento conformal integrato sulle strutture dei circuiti interni per l'impiego in ambienti pericolosi.

Questo modulo hardware richiede un gruppo base con morsettiera specifico?

Sì, dovrebbe essere abbinato a unità di base con morsettiera per temperature estese o con rivestimento conformal, come 1794-TB3K o 1794-TB3SK, per mantenere la conformità ambientale del sistema.

Cosa richiede la designazione del circuito sinking ai componenti fisici sul campo?

Il percorso di ingresso sinking richiede che i dispositivi esterni funzionino come componenti source di corrente, fornendo 24V DC ai terminali di ingresso.

Questo componente può essere rimosso dalla guida durante il funzionamento del sistema?

Sì, supporta la rimozione e l'inserimento sotto tensione, consentendo la sostituzione a caldo senza interrompere l'alimentazione o i blocchi di dati di comunicazione sul resto della guida.

I canali di ingresso sono protetti dal rimbalzo dei contatti elettrici ad alta frequenza?

Sì, la costante di tempo del filtro di ingresso può essere regolata tramite il software di programmazione del sistema master per filtrare il rumore prodotto da elementi di commutazione meccanici rumorosi.

Quali parametri determinano una condizione logica di stato off effettiva?

Il canale registra uno stato off quando la tensione scende al di sotto di 5.0V DC o la corrente di ingresso scende al di sotto di 1.5 mA.

È necessaria un'alimentazione esterna separata per azionare i circuiti di rilevamento sul campo?

Sì, un circuito operativo esterno nominale a 24V DC deve essere collegato direttamente alla morsettiera di base per azionare i meccanismi di monitoraggio degli ingressi sul lato campo.

Cosa indicano i diodi luminosi frontali?

Le singole spie gialle si accendono quando il canale di ingresso corrispondente rileva una tensione attiva nello stato on.

Questo specifico gruppo può ricevere dati da circuiti a corrente alternata?

No, questa unità è progettata esclusivamente per monitorare valori di corrente continua a bassa tensione in un intervallo compreso tra 10V DC e 31.2V DC.

In che modo questo modulo rimappa i bit dei dati su un rack ControlLogix?

L'hardware trasmette valori di stato binari attraverso il backplane locale FlexBus a un adattatore di comunicazione, che quindi trasmette i registri dati attraverso la rete di fabbrica.
