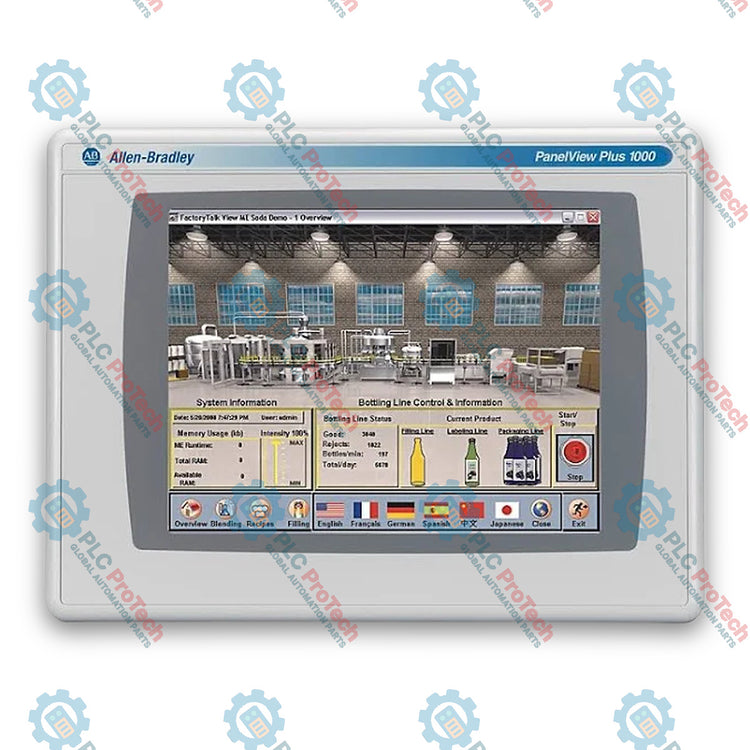

Terminale con schermo tattile Allen-Bradley 2711P-T10C4A9 PanelView Plus 6 1000

Descrizione

Allen-Bradley 2711P-T10C4A9 è un terminale HMI touchscreen a colori da 10,4 pollici appartenente alla piattaforma di prodotti PanelView Plus 6 1000. Basato su un'architettura modulare, questo terminale integra un modulo display TFT a matrice attiva da 10,4 pollici con un modulo logico ad alte prestazioni alimentato in corrente alternata. Funziona con il sistema operativo Windows CE 6.0 dotato di funzionalità estese e visualizzatori di file Microsoft Office, fornendo il software runtime FactoryTalk View Machine Edition precaricato insieme a una licenza singola per FactoryTalk ViewPoint per il monitoraggio remoto tramite browser.

Progettato per la visualizzazione in tempo reale e il controllo delle macchine, 2711P-T10C4A9 elabora interfacce grafiche complesse interfacciandosi con ControlLogix, CompactLogix e altre piattaforme di automazione tramite connessioni EtherNet/IP o seriali. Il modulo logico dispone di 512 MB di RAM e 512 MB di memoria flash non volatile (con circa 79 MB di memoria utente libera), garantendo una capacità adeguata per l'archiviazione dei file di runtime, la registrazione dei dati storici e la registrazione degli allarmi. La connettività del sistema è supportata nativamente da una porta Ethernet integrata a 10/100 Mbps, una porta seriale RS-232, due porte host USB e uno slot per schede Secure Digital (SD) sostituibile a caldo.

Caratteristiche

• Design hardware modulare: dispone di moduli display e logici sostituibili sul campo, consentendo un'assistenza sul campo efficiente e semplici aggiornamenti hardware.
• Comunicazioni standard: Ethernet integrata a 10/100 Mbps (Auto-MDI/MDI-X) e interfaccia seriale RS-232 per la connettività ai controller e la programmazione.
• Espansione di rete opzionale: dispone di un'interfaccia di espansione interna che accetta schede di rete modulari per DH+, DH-485, ControlNet (programmato o non programmato) o un'ulteriore porta Ethernet.
• Funzionalità software estese: le funzionalità estese del sistema operativo Windows CE 6.0 aggiungono il browser Web, la connessione Desktop remoto, il supporto per server/client VNC, la funzionalità di server FTP, un lettore PDF e visualizzatori di file Microsoft.
• Software FactoryTalk preinstallato: include il runtime FactoryTalk View Machine Edition Station (v6.0 o successivo) e FactoryTalk ViewPoint (v1.2 o successivo) per l'accesso remoto tramite browser.
• Supporti esterni sostituibili a caldo: due porte host USB 2.0 e uno slot per schede SD (compatibile con le schede 1784-SDx) consentono aggiornamenti rapidi delle applicazioni, backup dei parametri ed esportazione dei registri dati.
• Schermo tattile resistivo robusto: dotato di uno schermo tattile resistivo analogico a 8 fili, progettato per l'input tattile in ambienti industriali difficili.

Applicazioni

• Interfaccia macchina: terminale di controllo principale per l'operatore di apparecchiature per l'imballaggio, sistemi di movimentazione dei materiali e linee di assemblaggio.
• Visualizzazione del processo: monitoraggio locale e controllo supervisivo negli impianti di trattamento delle acque, nella lavorazione di alimenti e bevande e nelle celle di produzione discreta.
• Registrazione e report dei dati: archiviazione e visualizzazione locali delle statistiche di produzione, dei parametri di processo e dei registri degli allarmi diagnostici tramite le funzionalità estese di Windows CE.

Informazioni per l'ordinazione

Specifiche tecniche

Generali

Display e touch

Elettriche ed elaborazione

Sistema operativo e software

Meccaniche e ambientali

Connessioni / Interfacce

Istruzioni per l'installazione

1. Preparazione dell'apertura del pannello: Assicurarsi che il pannello di montaggio sia pulito e piano e che l'apertura sia realizzata con precisione nelle dimensioni 224 x 305 mm, con bordi lisci, per garantire una corretta tenuta contro la guarnizione anteriore.
2. Spazio libero per il montaggio: Lasciare uno spazio libero adeguato attorno all'unità display all'interno dell'armadio per la ventilazione (almeno 2 pollici su tutti i lati).

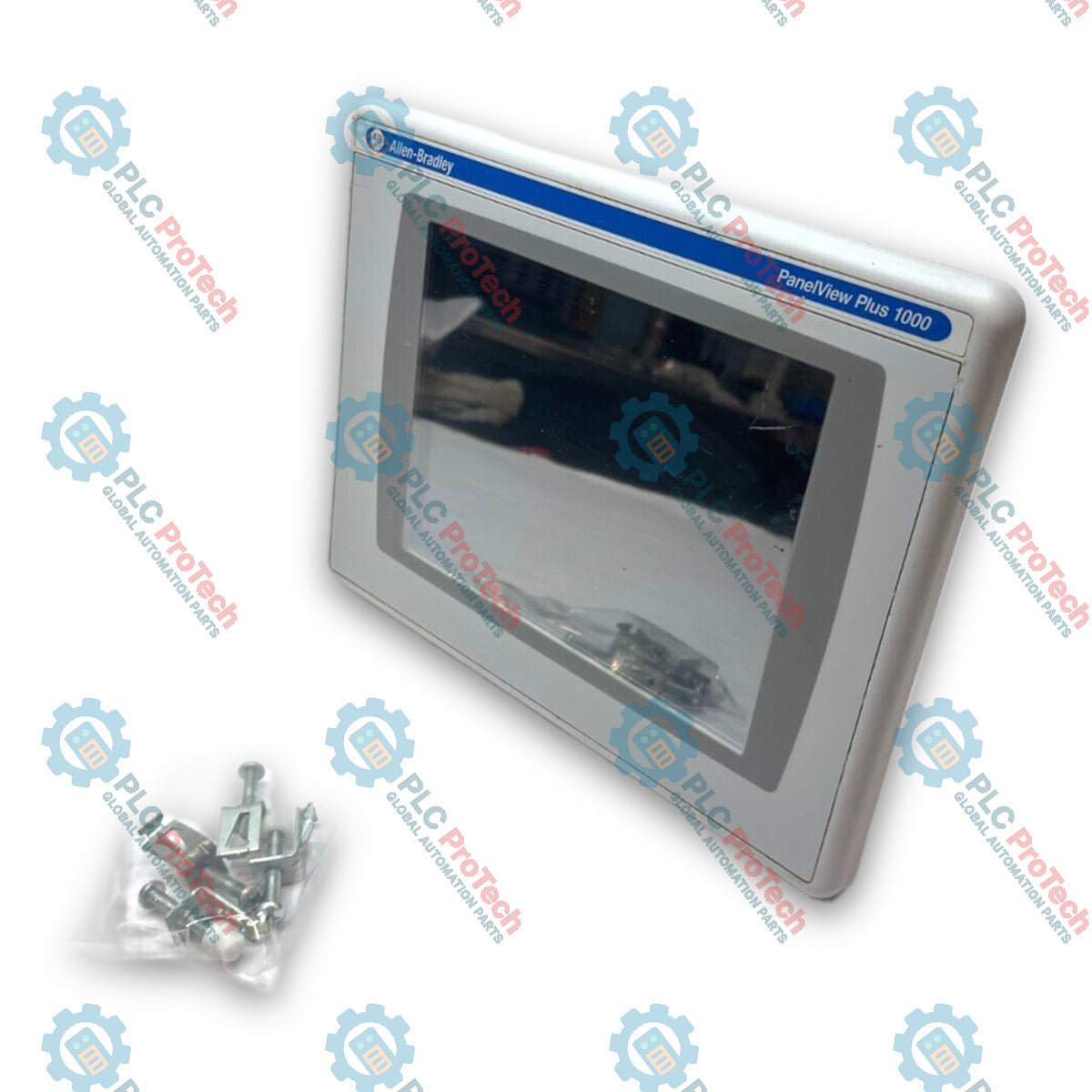

3. Montaggio sul pannello: Inserire il terminale nell'apertura dalla parte anteriore del pannello. Fissare le clip di montaggio fornite attorno alla cornice e serrarle uniformemente per garantire una tenuta stagna NEMA 4X / IP65 senza serrare eccessivamente.
4. Cablaggio dell'alimentazione: Verificare che la tensione di alimentazione CA corrisponda a quella nominale del terminale (100...240V CA). Collegare i fili di linea, neutro e terra al morsetto CA a 3 pin.
5. Messa a terra: Collegare un conduttore di terra dedicato a bassa impedenza al morsetto di terra funzionale per ridurre il rumore elettrico e l'accumulo di cariche statiche.

Configurazione e messa in servizio

1. Accensione iniziale: Alimentare il terminale e consentire l'avvio del sistema operativo Windows CE e il caricamento automatico della stazione runtime FactoryTalk View ME.
2. Configurazione della rete: Configurare i parametri dell'indirizzo IP (DHCP o IP statico), la subnet mask e il gateway nel menu Impostazioni del terminale PanelView.
3. Trasferimento dell'applicazione: Caricare i file di progetto runtime .MER tramite unità USB, scheda SD o via Ethernet utilizzando l'utility Transfer di FactoryTalk View Studio.
4. Verifica della comunicazione: Verificare i percorsi dati RSLinx Enterprise attivi verso i controller di destinazione (ad es. Logix5000) e confermare lo stato della comunicazione dei tag.
5. Configurazione del backup: Conservare una copia di backup del file di progetto .MER originale su una scheda SD esterna o su un server sicuro per una rapida distribuzione sostitutiva.
