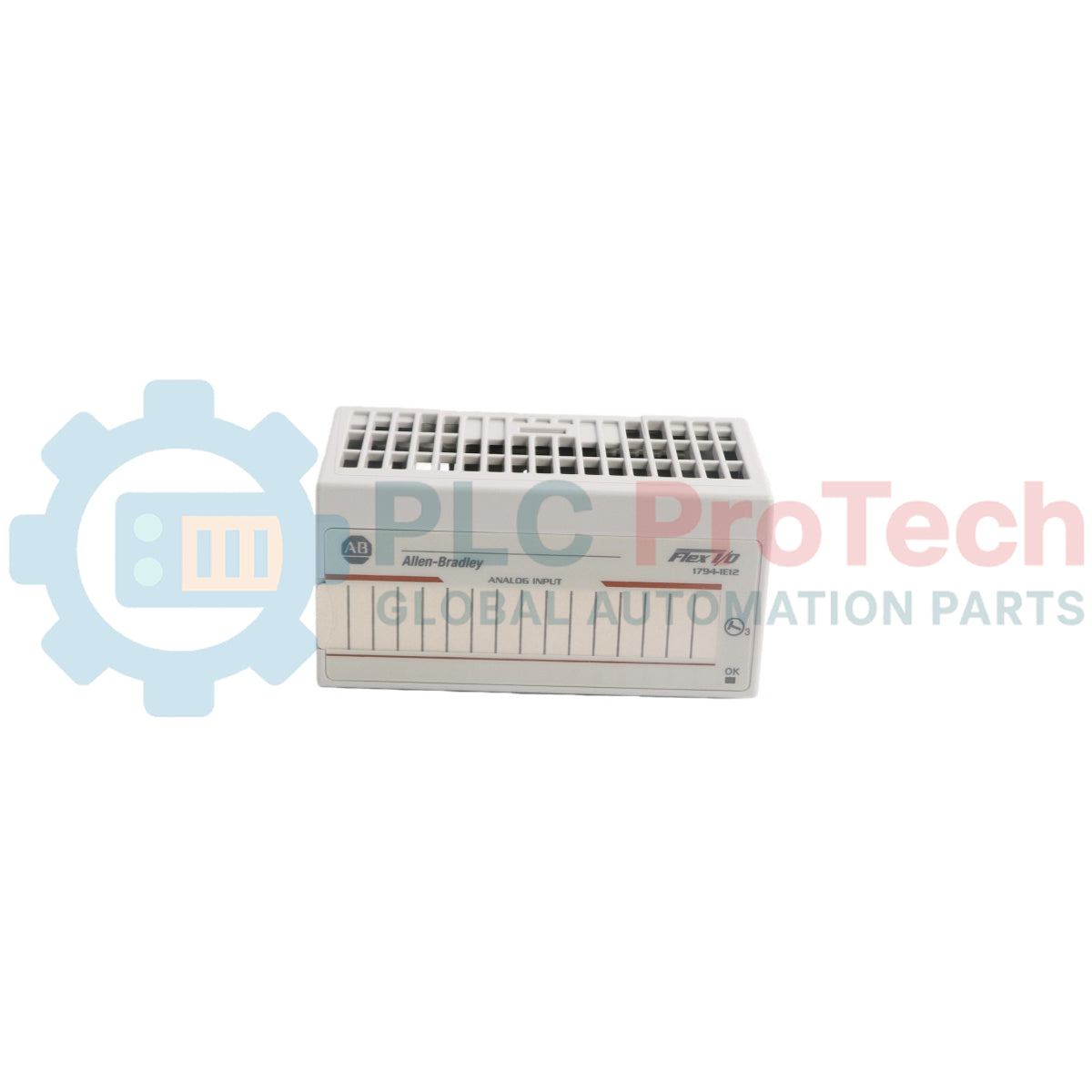

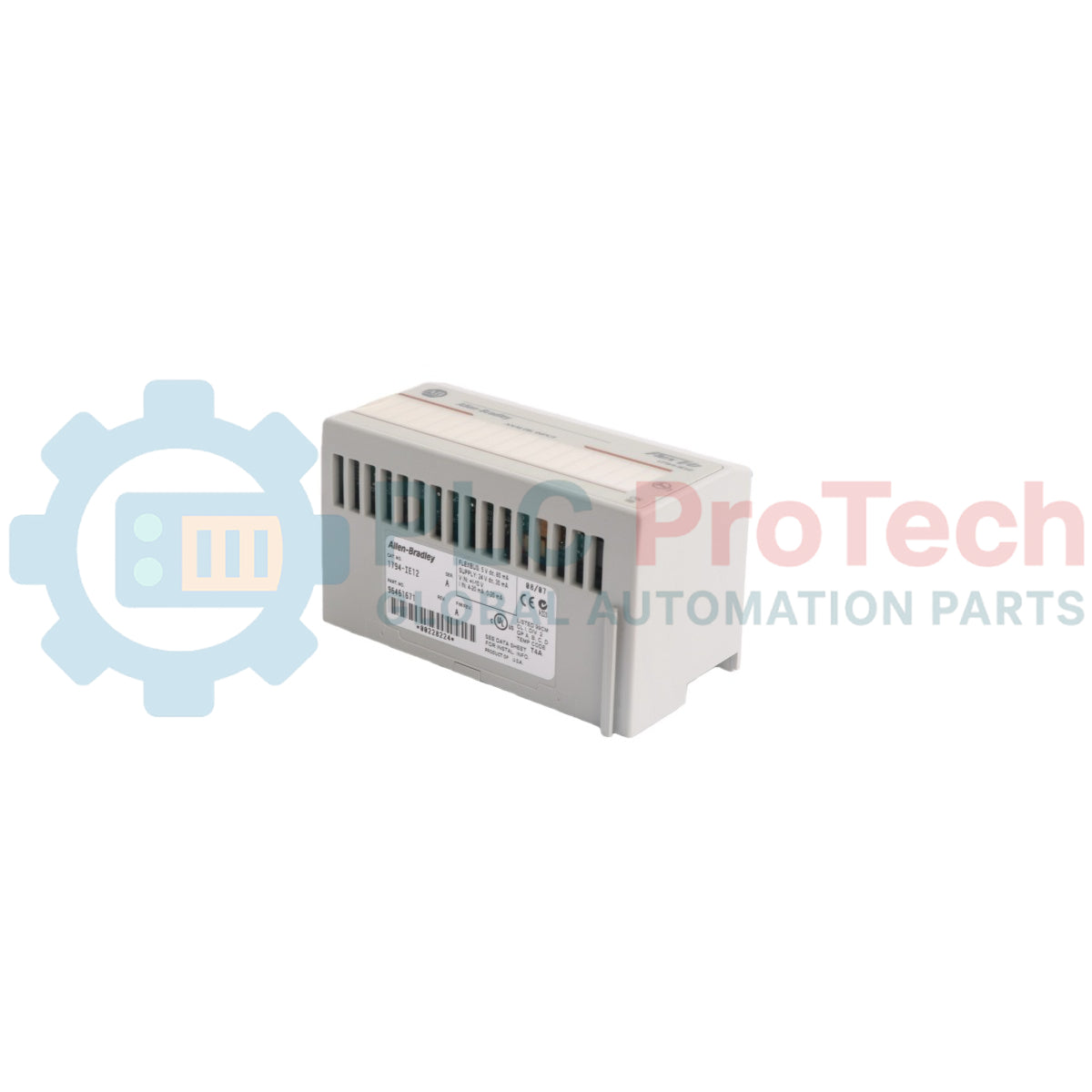

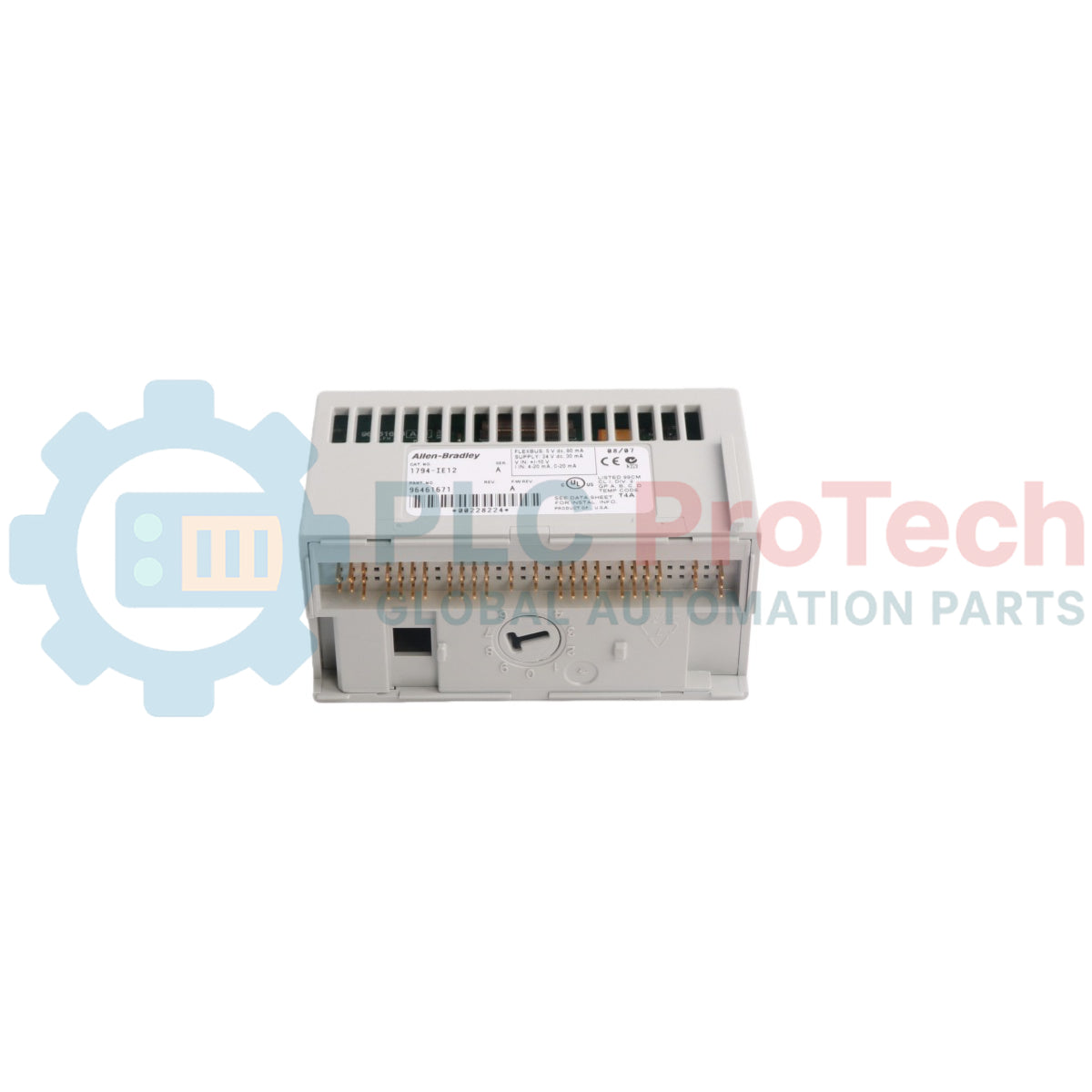

Modulo di ingresso analogico Allen-Bradley 1794-IE12 FLEX I/O

Descrizione

Il 1794-IE12 è un modulo di ingresso analogico ad alta densità progettato per funzionare all'interno della piattaforma hardware distribuita FLEX I/O. Questo componente modulare offre dodici canali di ingresso single-ended non isolati, progettati per convertire i segnali analogici di corrente o tensione provenienti dai trasmettitori industriali in dati digitali per l'elaborazione. Installando questo modulo vicino ai macchinari su una guida DIN locale, gli impianti industriali possono ridurre significativamente i percorsi del cablaggio di campo, trasmettendo i dati a un processore centrale tramite un adattatore di rete appropriato su EtherNet/IP, ControlNet o DeviceNet.

Con intervalli selezionabili, tra cui da 4 a 20 mA e da 0 a 10V DC, l'unità incorpora convertitori analogico-digitali ad approssimazioni successive per garantire un rilevamento preciso delle misure. Il 1794-IE12 si collega direttamente a una base terminale compatibile, che gestisce il cablaggio lato campo e fornisce la connessione al backplane interno. Questa configurazione è standard nelle applicazioni di processo continuo, nell'automazione del trattamento delle acque, nel controllo delle infrastrutture HVAC e nel monitoraggio di sistemi complessi di generazione di energia, dove è fondamentale un'elevata densità di strumentazione multicanale.

Caratteristiche

• Dodici canali di ingresso analogici single-ended alloggiati in un unico gruppo compatto.
• Profili di ingresso configurabili dall'utente per strumentazione con loop di corrente o sorgente di tensione.
• Rimozione e inserimento sotto tensione (RIUP), che consente la manutenzione dell'hardware senza arrestare il bus di sistema.
• Indicatori LED che forniscono una conferma visibile dello stato operativo del modulo e dell'integrità del bus interno.
• Matrice di terminazione ad alta densità che ottimizza la spaziatura per la disposizione nell'armadio di controllo.

Applicazioni

• Monitoraggio del livello dei liquidi e della misurazione volumetrica in serbatoi multipli.
• Reti di monitoraggio termico per forni industriali e caldaie.
• Registrazione della pressione idraulica nei collettori di distribuzione principali.
• Sistemi di monitoraggio continuo delle emissioni (CEMS) negli impianti di produzione di energia.

Specifiche tecniche

Connessioni/Interfacce

Linee guida per l'installazione

Installazione su guida DIN

Agganciare la parte superiore dell'alloggiamento strutturale del modulo al bordo superiore del profilo di montaggio DIN standard da 35 mm. Ruotare saldamente verso il basso la parte inferiore dell'involucro finché le clip di bloccaggio integrate non si innestano sul bordo inferiore della guida metallica.

Posizionamento sulla base dei morsetti

Allineare le chiavi di guida situate lungo il bordo inferiore del modulo hardware con i canali di ricezione sull'unità base dei morsetti precablata. Far scorrere l'unità direttamente verso il basso nel telaio strutturale della base finché i fermi di ritenzione non scattano in posizione.

Schermatura e messa a terra

Utilizzare cavi schermati a doppino intrecciato per tutte le linee di ingresso analogiche. Collegare i fili di drenaggio della schermatura del cavo esclusivamente alle sbarre di terra dedicate sull'unità base dei morsetti, per evitare la creazione di anelli di terra nell'ambiente di campo.

Instradamento dei cavi

Separare tutti i condotti dei segnali della strumentazione analogica dai cavi di alimentazione CA ad alta potenza, dai cavi motore degli azionamenti a frequenza variabile e dai circuiti di commutazione induttivi ad alta potenza, per ridurre al minimo l'accoppiamento dei campi elettromagnetici e il rumore del segnale.

Domande frequenti

Quali tipi di segnali può accettare questo modulo dagli strumenti di campo?

Può essere configurato tramite software per accettare sia intervalli di corrente continua sia campi di potenziale di tensione analogica standard.

Questo modulo fornisce isolamento elettrico tra i singoli canali di ingresso?

No, i dodici canali sono a terminazione singola e fanno riferimento a un percorso di ritorno comune interno condiviso.

Un tecnico può sostituire questa unità mentre il resto della guida FLEX I/O è attivo?

Sì, il modulo supporta la rimozione e l'inserimento sotto tensione, consentendo la manutenzione sul campo senza interrompere la comunicazione con i moduli adiacenti.

Cosa succede se un filo del segnale di campo si rompe o scende al di sotto di 4 mA?

Il registro di elaborazione imposta un bit di sottogamma corrispondente a quello specifico canale di ingresso per segnalare un guasto al controllore logico.

È necessaria un'alimentazione esterna per alimentare questo modulo?

Sì, richiede un'alimentazione esterna a 24 V CC collegata direttamente attraverso la base a morsettiera per alimentare i circuiti di conversione analogica.

Quali strutture di base terminale sono consigliate per questo componente?

L'unità funziona con basi a morsettiera multi-terminale, incluse le configurazioni 1794-TB3G o 1794-TB3GS, che gestiscono l'elevato numero di segnali.

Qual è la risoluzione di conversione digitale dei parametri analogici in ingresso?

Il modulo utilizza un'architettura con convertitore analogico-digitale a 12 bit per rappresentare i valori di campo nei registri di sistema.

Questo dispositivo può misurare intervalli di tensione negativa provenienti dai sensori?

Sì, può essere configurato per elaborare ingressi di tensione bipolari nell'intervallo da meno dieci a più dieci volt.

Come viene programmato l'intervallo di segnale specifico per un canale?

Gli intervalli di ingegneria vengono definiti scrivendo parole di configurazione specifiche nei registri di uscita del modulo tramite l'ambiente software del PLC.

Il modulo richiede la calibrazione sul campo prima dell'avvio dell'impianto?

Il modulo viene calibrato durante la produzione in fabbrica, ma le configurazioni di zero e span possono essere monitorate e regolate elettronicamente tramite il sistema host.
