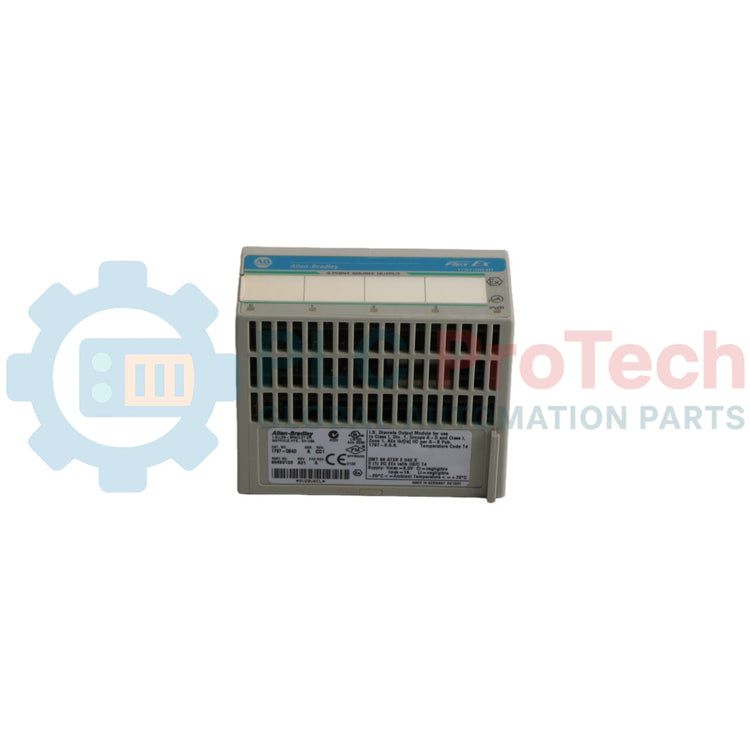

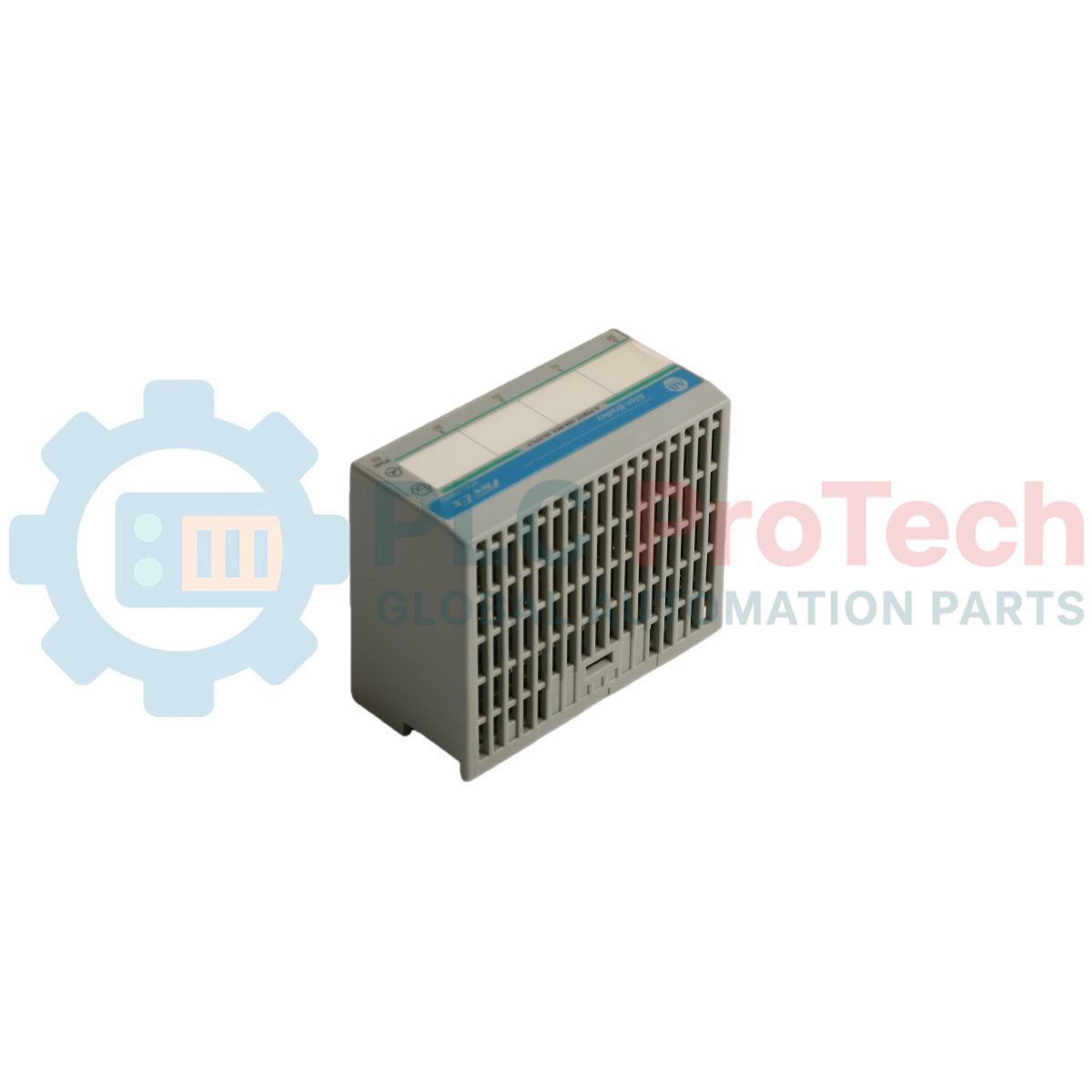

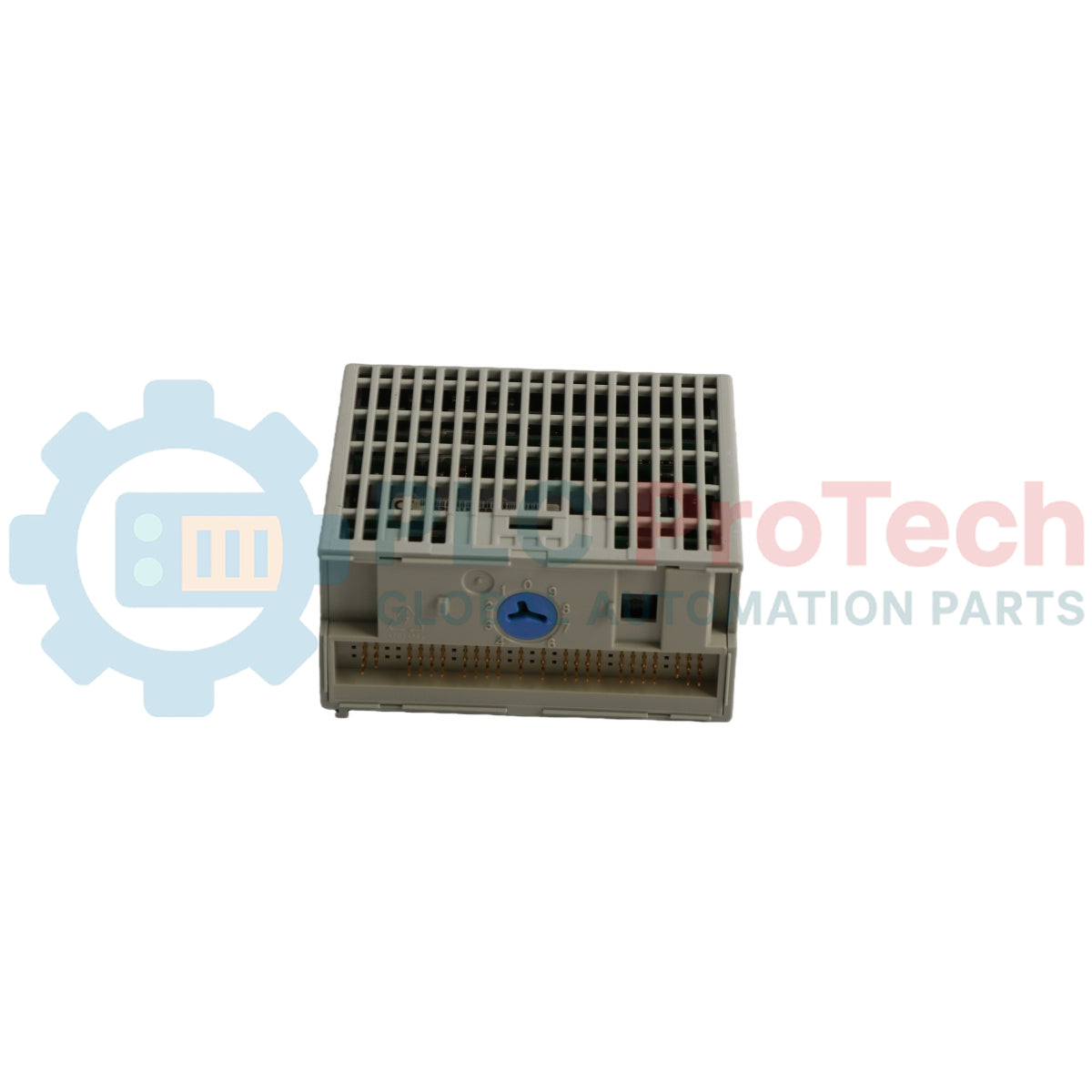

Modulo di uscita source non isolato Allen-Bradley 1797-OB4D FLEX Ex, 24 V CC, a 4 canali

Descrizione

Allen-Bradley 1797-OB4D è un modulo di uscita digitale ad alte prestazioni e a sicurezza intrinseca, progettato per ambienti industriali in aree pericolose. In quanto parte della famiglia di prodotti FLEX Ex I/O, questo modulo offre 4 uscite sourcing non isolate, progettate specificamente per azionare dispositivi digitali sul campo come valvole, allarmi acustici e solenoidi.

Il modulo dispone di un'interfaccia di comunicazione integrata FlexBus che comunica senza problemi tramite adattatori compatibili come l'adattatore ControlNet Ex (1797-ACNR15), per ottenere un solido meccanismo di gestione degli stati di guasto a due livelli sul backplane. Questo prodotto è fornito come apparecchiatura di tipo aperto e deve essere installato su un'unità base terminale a sicurezza intrinseca 1797-TB3 o 1797-TB3S all'interno di un involucro idoneo, garantendo la massima sicurezza del sistema e l'isolamento ambientale.

L'architettura elettrica incorpora indicatori diagnostici e sofisticati profili di configurazione software accessibili tramite RSLogix 5000. Ogni canale sourcing è collegato elettricamente agli altri e include una protezione elettronica avanzata insieme a un filtraggio dell'allarme selezionabile, rendendolo ideale per i settori petrolchimico, chimico, del gas e dell'automazione dei processi che operano nelle classificazioni Zona 1, Zona 2 o Zona 22.

Caratteristiche

• Realizzato con 4 uscite digitali non isolate, sourcing e a sicurezza intrinseca.
• Progettato per la sostituzione a caldo, consentendo la rimozione e l'inserimento in sicurezza sotto tensione in condizioni non pericolose.
• Funzionalità complete di diagnostica dei singoli canali, inclusi il rilevamento dei guasti di interruzione del filo e dei sovraccarichi.
• Filtro integrato configurabile via software a 100 Hz (10 ms) e costanti di tempo regolabili del filtro di allarme (da 0,25 ms a 32 ms).
• Comportamenti selezionabili in caso di guasto dell'uscita, che consentono ai canali di eseguire il reset a zero o mantenere l'ultimo stato valido.
• Diagnostica fisica chiara con 4 indicatori di stato gialli, 4 indicatori di guasto rossi e 1 indicatore verde di alimentazione del modulo.
• Protezione elettronica integrata contro interruzioni dei conduttori, condizioni di sovraccarico e cortocircuiti.
• Design a stato solido con connettività standard al backplane FlexBus e induttanza interna trascurabile.

Applicazioni

• Controllo automatizzato di valvole di controllo pneumatiche e idrauliche a sicurezza intrinseca.
• Controllo e attivazione di allarmi acustici e segnalatori luminosi installati sul campo in aree a rischio di esplosione.
• Azionamento di solenoidi e bobine di relè a bassa potenza in atmosfere con presenza di gas o polveri pericolosi.
• Implementazione dell'automazione dei processi in impianti di lavorazione chimica, raffinerie di petrolio e strutture upstream per il gas.
• Gestione sicura dei segnali in ambienti di movimentazione dei cereali o di lavorazione delle polveri conformi ai criteri per le polveri della Zona 22.

Specifiche tecniche

Collegamenti/Interfacce

Nota: i terminali 2, 3, 6, 7, 10, 11, 14, 15, da 17 a 32, 36, 37, 38, 39, 46, 47, 48 e 49 non sono utilizzati e non è consentito effettuare collegamenti. Non utilizzare i terminali inutilizzati come terminali di supporto per evitare danni al sistema.

LineeGuidaInstallazione

• Specifiche dell'involucro: Quando utilizzato nella Zona da 1, il modulo deve essere installato all'interno di un involucro metallico adeguatamente classificato per proteggerlo dall'esposizione ambientale, poiché il modulo stesso ha un grado di protezione IP20.
• Selezione dell'armadio per Zona 22: Per l'installazione in ambienti con polveri della Zona 22, è necessario utilizzare modelli di armadio certificati specifici: IVK-ISRPI-V16LC, IVK-ISRPI-V8HYW o IVK-ISRPI-V8LC.
• Allineamento del selettore a chiave: Prima di montare il modulo, ruotare in senso orario il selettore a chiave sulla base terminale fino alla posizione 7. Non modificare questa impostazione del selettore una volta completata la configurazione del cablaggio.
• Configurazione FlexBus: Assicurarsi che il connettore FlexBus sia spinto completamente a sinistra, verso l'unità base o l'adattatore adiacente, prima di provare a inserire il modulo; l'inserimento è bloccato se il connettore non è completamente esteso.
• Allineamento e inserimento dei pin: Verificare che tutti i pin di collegamento inferiori siano diritti, allineare la barra di allineamento del modulo con la scanalatura di allineamento sulla base e premere saldamente verso il basso finché il meccanismo di blocco non si innesta in sicurezza.
• Separazione a sicurezza intrinseca: Collegare le basi terminali a sicurezza intrinseca esclusivamente ad altri moduli/adattatori di sistema a sicurezza intrinseca, per garantire l'integrità del backplane.
• Schermatura e messa a terra: Tutti i cablaggi I/O devono utilizzare cavi schermati di alta qualità. Tutte le schermature dei cavi devono essere terminate esclusivamente all'esterno del modulo utilizzando sbarre collettrici dedicate o punti di passaggio con terminazione della schermatura.
• Prevenzione delle cariche elettrostatiche: L'intero sistema deve essere protetto dalle cariche elettrostatiche. Installare nelle immediate vicinanze un cartello di avvertenza ben visibile con la dicitura: "ATTENZIONE Evitare le cariche elettrostatiche".
• Limitazioni dell'alimentazione: Il sistema deve essere alimentato esclusivamente da un'alimentazione a sicurezza intrinseca. Non applicare mai al modulo segnali privi di sicurezza intrinseca, poiché ciò invalida permanentemente lo stato di sicurezza intrinseca.
• Regole per l'inserimento a caldo: Sebbene il modulo supporti la rimozione e l'inserimento sotto tensione, può verificarsi un arco elettrico se la base terminale sottostante non è correttamente inserita o viene cablata mentre l'alimentazione di campo è attiva, con conseguente rischio di esplosione nelle aree pericolose. Assicurarsi che l'alimentazione sia completamente isolata o che l'ambiente sia verificato come non pericoloso prima di procedere.

ConformitàeCertificazioni

• CENELEC: II (1) 2G Ex ib[ia] IIC T4, II (1) D [Ex iaD]
• UL, C-UL: Certificato per Classe I, Gruppi A, B, C, D; Classe II, Gruppi E, F, G; Classe III, luoghi pericolosi; Classe I, Zona 1, AEx ib[ia] IIC T4
• FM: A sicurezza intrinseca Classe I, Div 1, Gruppi A, B, C, D, T4; apparato associato con connessioni a sicurezza intrinseca Classe I, II, III, Div 1, Gruppi A-G; Classe I, Zona 1, AEx ib[ia] IIC T4
• INMETRO: BR-Ex ia/ib BB/IIC T4
• IECEx: [Zona 0] Ex ib[ia] IIC T4 [Ex iaD] (Certificato di riferimento: IECEx BVS 09.0024X)
• ATEX: Numero del certificato di riferimento DMT 02 ATEX E 040 X conforme alle serie EN 60079-0, EN 60079-11 ed EN 61241
• Direttive per la marcatura CE: Approvato per l'installazione nelle regioni dell'UE e del SEE ai sensi della Direttiva EMC 2014/30/UE, con applicazione delle norme EN 61000-6-4:2007, EN 61000-6-2:2005 ed EN 61326-1:2013

Domande frequenti

Quali basi terminali sono compatibili con il modulo 1797-OB4D?

Il modulo deve essere utilizzato esclusivamente con le basi terminali a sicurezza intrinseca 1797-TB3 o 1797-TB3S.

Cosa indica un LED di stato rosso fisso sul pannello anteriore?

Un indicatore rosso fisso indica che il modulo non ha superato la routine di controllo all'accensione.

È possibile riparare questo modulo se si guasta un singolo canale?

No, questo modulo non è riparabile sul campo. Il tentativo di aprire l'involucro invalida la garanzia di fabbrica e le certificazioni di sicurezza intrinseca.

Qual è lo stato operativo predefinito delle uscite all'accensione iniziale?

All'accensione del sistema, il bit Output Enable è impostato per impostazione predefinita su 0, mantenendo tutte le uscite forzate su OFF finché il programma applicativo non lo inizializza su 1.

Quale intervallo di resistenza del carico di campo è supportato per il funzionamento normale?

L'intervallo di carico normale per canale è definito tra 30 e 5000 Ohm.

Come segnala il modulo un guasto di filo interrotto o di sovraccarico del canale?

I guasti vengono segnalati tramite i bit di guasto della tabella dati interna e dal lampeggio in rosso del LED del canale corrispondente a una frequenza di 1 Hz.

È sicuro utilizzare questo modulo con segnali standard non a sicurezza intrinseca?

 No, non applicare mai segnali non a sicurezza intrinseca. Una volta esposto a segnali non a sicurezza intrinseca, il modulo non può più essere riutilizzato in un ambiente a sicurezza intrinseca.

Cosa accade se collego i dispositivi di campo ai terminali inutilizzati della base?

L'utilizzo dei terminali inutilizzati come terminali di supporto può causare gravi danni fisici al modulo, operazioni di sistema indesiderate o entrambe le cose.

Qual è il tempo massimo di ritardo della propagazione del segnale per i cambiamenti di stato dei canali?

Il tempo massimo di ritardo dell'uscita, sia per le transizioni da OFF a ON sia per quelle da ON a OFF, è inferiore a 1,2 ms.

I canali di uscita sono isolati gli uni dagli altri?

No, i canali di questo modulo non sono isolati e sono collegati elettricamente tra loro.

È possibile inserire questo modulo in una base terminale sotto tensione mentre il backplane è alimentato?

 Sì, è progettato per la sostituzione a caldo, ma l'alimentazione lato campo deve essere rimossa oppure l'area deve essere verificata come non pericolosa, per evitare un'esplosione causata da un arco elettrico.

Qual è lo scopo del parametro di configurazione Latch Alarms?

 Determina se il bit di guasto per filo interrotto o sovraccarico rimane memorizzato finché non viene cancellato manualmente tramite una transizione di Reset Alarms, garantendo la cattura dei guasti di breve durata.

Quale soglia garantisce la segnalazione di un guasto di filo interrotto?

Una condizione di filo interrotto viene sicuramente rilevata e segnalata per carichi di campo superiori a 75 kOhm, indipendentemente dallo stato dell'uscita.

Come vengono configurati via software i filtri degli allarmi di guasto?

I bit del filtro di allarme consentono di impostare la costante di tempo su una serie di opzioni binarie: 0,25 ms, 0,5 ms, 1 ms, 2 ms, 4 ms, 8 ms, 16 ms o 32 ms.
