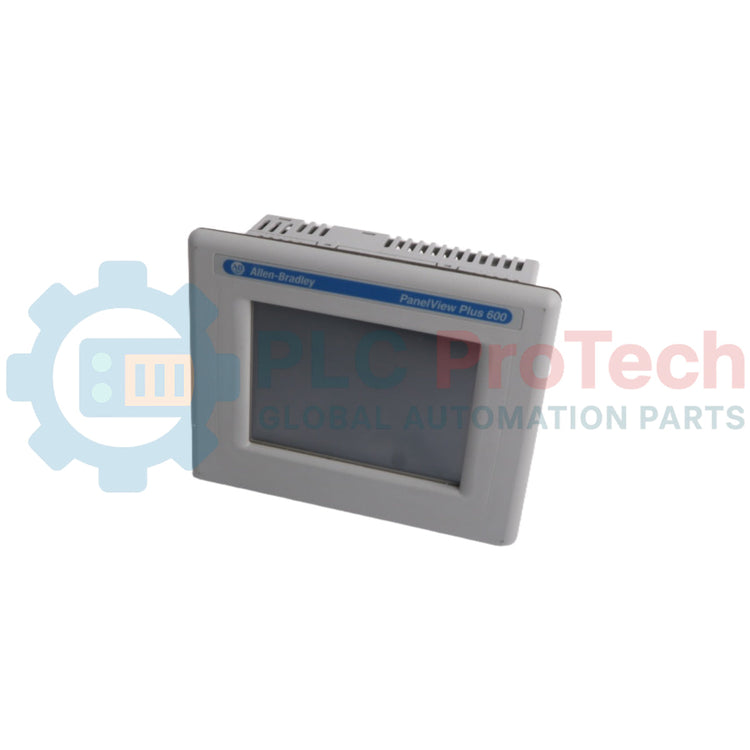

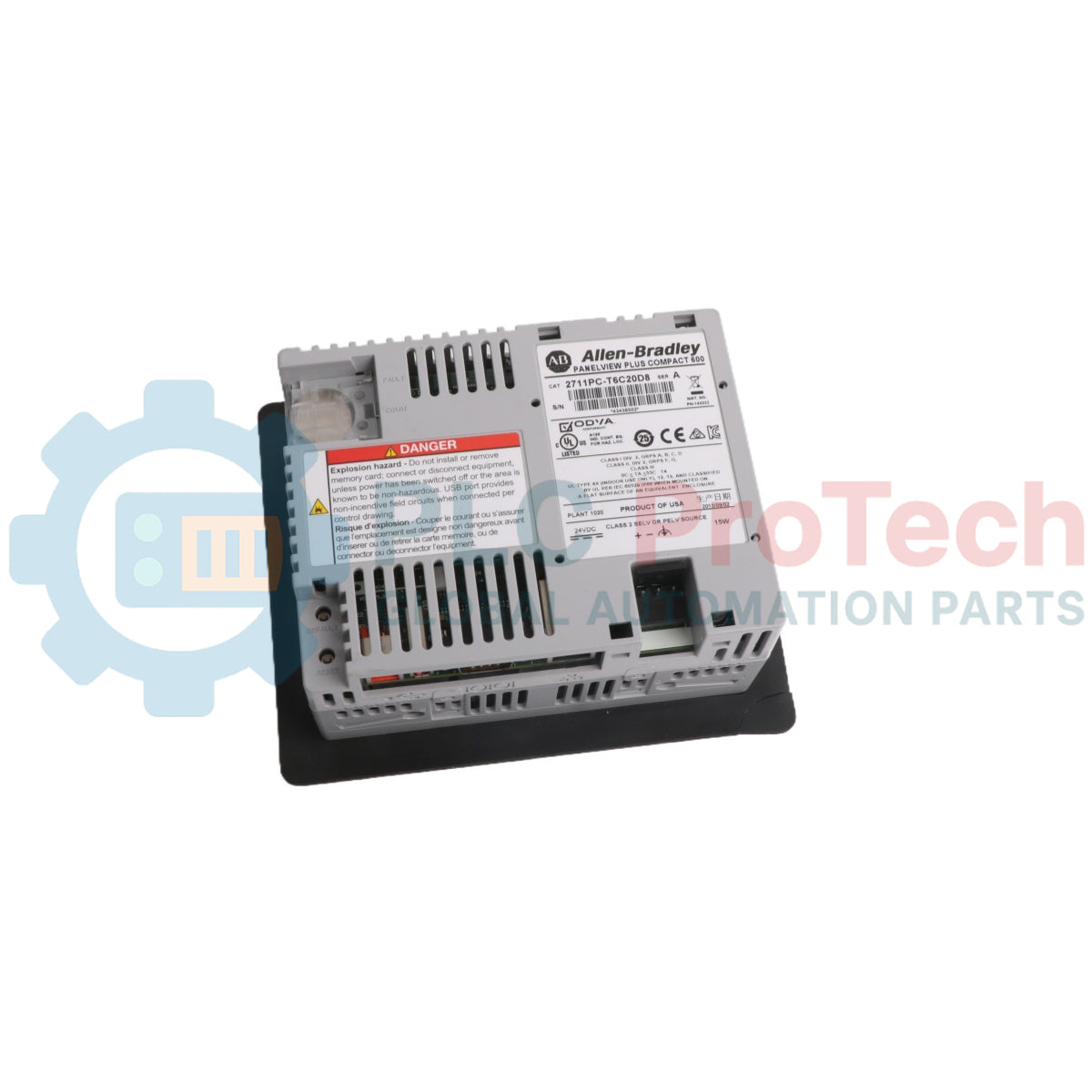

Allen-Bradley 2711PC-T6C20D8 Terminale PanelView Plus 6 Compact 600

Descrizione

Allen-Bradley 2711PC-T6C20D8 è un pannello di interfaccia uomo-macchina (HMI) progettato per il monitoraggio e il controllo di macchinari industriali e processi automatizzati. Come parte della famiglia PanelView Plus 6 Compact, questa unità 2711PC-T6C20D8 è dotata di un display TFT a matrice attiva a colori da 5,7 pollici con schermo touch resistivo analogico per l'input diretto dell'operatore. Basato sul sistema operativo Windows CE 6.0, il terminale offre funzionalità di interfaccia dedicate per applicazioni di medie dimensioni che utilizzano controllori CompactLogix. Comunica tramite reti Ethernet e seriali RS-232, consentendo la connessione diretta a un singolo controllore tramite il software RSLinx Enterprise o KEPServer. Lo sviluppo delle applicazioni e l'esecuzione del runtime sono supportati dal software FactoryTalk View Machine Edition versione 6.10 o successiva.

Caratteristiche

• Display TFT a matrice attiva a colori da 5,7 pollici, con risoluzione di 320 x 240 e grafica a colori a 18 bit
• Interfaccia touch resistiva analogica a 4 fili, con supporto per una forza di azionamento di 10 g
• Porte di comunicazione Ethernet integrata (10/100 Mbps) e seriale RS-232
• Una porta host USB 2.0 ad alta velocità e una porta USB dispositivo per periferiche e trasferimento file
• Slot per scheda Secure Digital (SD) sostituibile a caldo per l'archiviazione esterna e la manutenzione del sistema
• Software runtime FactoryTalk View Machine Edition preinstallato
• Retroilluminazione allo stato solido con tecnologia LED bianca, con una durata minima di 25.000 ore a 25 °C
• Cornice frontale conforme a NEMA Tipo 12, 13, 4X (per interni) e IEC IP66 per ambienti industriali difficili

Applicazioni

• Integrazione con sistemi di controllo CompactLogix
• Interfaccia operatore per macchinari di imballaggio
• Monitoraggio di apparecchiature per la movimentazione dei materiali
• Controllo di macchinari per linee di assemblaggio
• Display di stato per l'automazione dei processi

Specifiche tecniche

Linee guida per l’installazione

• Montaggio su pannello: Montare il terminale in un’apertura del pannello di 123 x 156 mm. Assicurarsi che la guarnizione sia correttamente allineata per mantenere la tenuta dell’involucro frontale NEMA 4X / IP66.
• Distanze e ventilazione: Lasciare spazio sufficiente intorno alla parte posteriore dell’involucro per la circolazione dell’aria e i collegamenti dei cavi. Mantenere una distanza adeguata per evitare il surriscaldamento.
• Alimentazione: Collegare a una fonte di alimentazione nominale da 24V CC (18...30V CC). Utilizzare un alimentatore a bassissima tensione di sicurezza (SELV) o a bassissima tensione protetta (PELV), come il numero di catalogo 1606-XLE120E.
• Messa a terra e schermatura: Collegare il terminale di terra funzionale sul connettore di alimentazione CC alla terra utilizzando un filo di rame a bassa impedenza per ridurre le interferenze elettromagnetiche (EMI).
• Instradamento dei cavi: Separare le linee di comunicazione (Ethernet e RS-232) dalle linee di alimentazione ad alta tensione e dai cablaggi dei motori per evitare interferenze.

Conformità e certificazioni

• c-UL-us: Apparecchiatura di controllo industriale certificata UL per Stati Uniti e Canada (file E10314); Classe I, Div. 2, Gruppi A, B, C, D; Classe II, Div. 2, Gruppi F, G; Classe III per aree pericolose
• CE (EMC): Conforme alle norme EN 61000-6-2 (immunità industriale) ed EN 61000-6-4 (emissioni industriali)
• CE (LVD): Conforme alla norma EN 61131-2 (controllori programmabili)
• RCM / C-Tick: Certificato ai sensi dell’Australian Radiocommunications Act (AS/NZS CISPR 11)
• RoHS: Conforme alle normative RoHS cinese, turca ed europea
• KCC: Certificato di conformità
