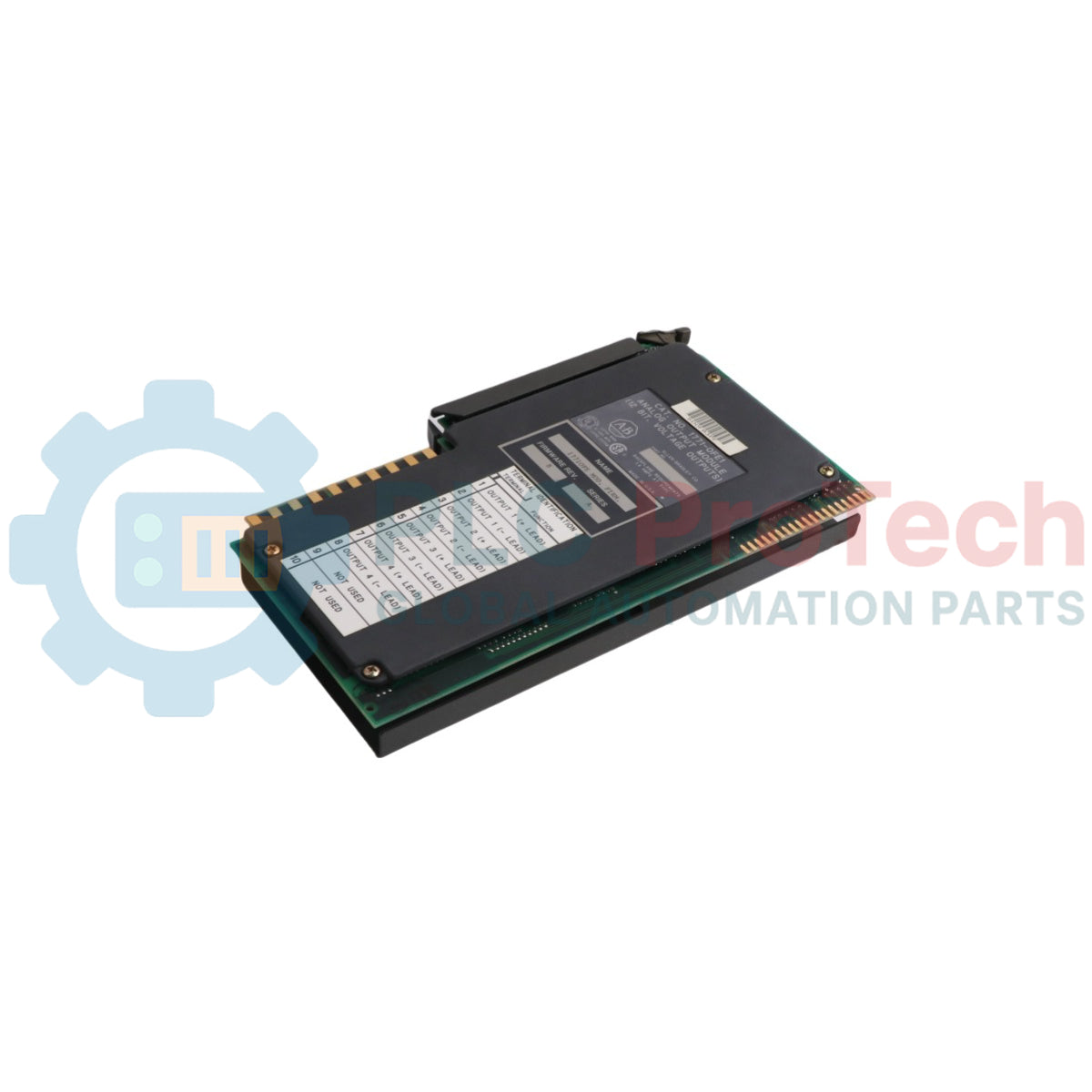

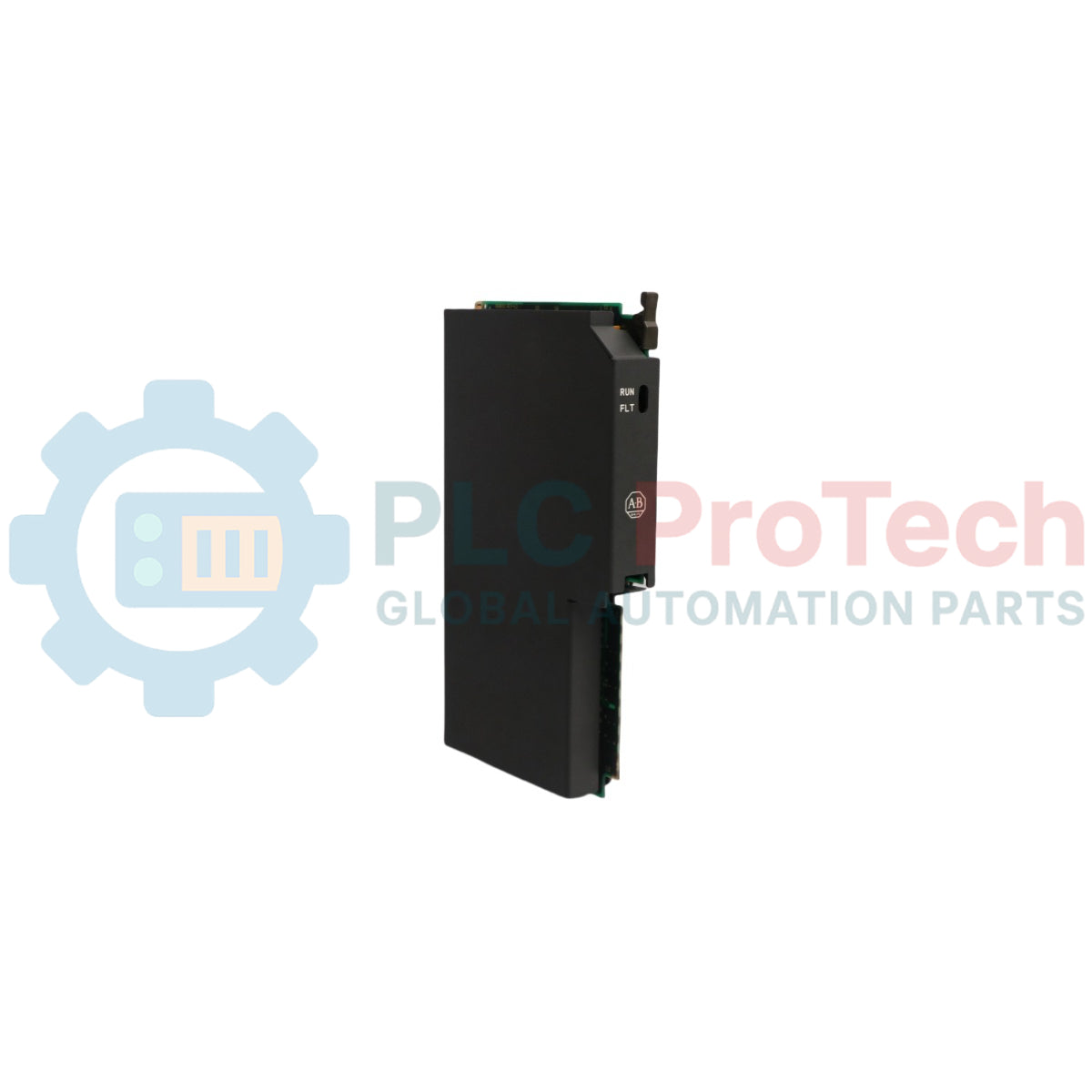

Modulo di uscita analogica PLC-5 Allen-Bradley 1771-OFE1

Descrizione

Allen-Bradley 1771-OFE1 è un modulo di uscita analogica a 4 canali che converte i valori digitali provenienti da un processore in segnali di tensione analogici per controllare dispositivi di campo all'interno di una rete di controllo industriale. Questo modulo a slot singolo si interfaccia direttamente con un telaio I/O Bulletin 1771 e funziona con i controllori PLC-5 tramite la programmazione con trasferimento a blocchi. Il modulo converte valori binari a 12 bit o valori BCD (Binary-Coded Decimal) a 4 cifre in uscite di tensione ad alta risoluzione per regolare infrastrutture modulanti come valvole di controllo, azionamenti CA a frequenza regolabile, serrande, persiane e posizionatori. Funge inoltre da sorgente di segnale precisa per data logger, splitter, indicatori da pannello, totalizzatori e controllori a loop singolo. Grazie all'isolamento optoelettrico da 1500 V e alle uscite differenziali isolate singolarmente fino a 1000 V, il dispositivo protegge le apparecchiature di elaborazione dalle situazioni di sovratensione localizzate e integra una protezione interna dedicata contro i cortocircuiti e i sovraccarichi su ciascun loop.

Caratteristiche

• Configurazione operativa fluida tramite programmazione con trasferimento a blocchi, con istruzioni Write Block Transfer che spostano fino a 13 parole di dati e istruzioni Read Block Transfer che trasportano 5 parole di debug.
• Quattro loop indipendenti di tensione differenziale, isolati singolarmente fino a 1000 V, che evitano i loop di massa tra componenti di campo ampiamente distanziati.
• Funzionalità a doppio formato dati, con supporto per la scalatura in codice BCD (Binary Coded Decimal) e per la codifica binaria naturale, per adattarsi a configurazioni di sistema specifiche.
• Sequenze logiche di autotest eseguite automaticamente durante l'avvio per fornire una diagnosi operativa precoce e la verifica del sistema.
• Circuiti di protezione integrati contro il sovraccarico su ogni percorso di canale separato, per proteggere l'hardware dai cortocircuiti sul carico.
• Fornito con un braccio di cablaggio dedicato 1771-WH che consente la sostituzione rapida del modulo senza scollegare i collegamenti attivi del cablaggio sul campo.

Applicazioni

• Modulazione proporzionale delle valvole di controllo industriali e delle serrande di attenuazione.
• Riferimento dei comandi di velocità per trasmettitori di motori CA a velocità variabile e frequenza regolabile.
• Invio del segnale per reti centralizzate di registrazione dei dati, splitter e indicatori digitali da pannello.
• Accoppiamento per il controllo distribuito con regolatori autonomi a circuito singolo e totalizzatori di elaborazione.

Revisioni

Specifiche tecniche

Specifiche delle prestazioni ed elettriche

Specifiche meccaniche e ambientali

Linee guida per l'installazione

• Scollega tutta l'alimentazione del backplane del telaio prima di inserire o rimuovere il modulo dal relativo slot.
• Inserisci a scatto gli appositi ponticelli di codifica tra le posizioni 10-12 e 26-28 per riservare la posizione specifica dello slot a questo tipo di modulo.
• Fai scorrere saldamente la scheda nelle guide per schede del telaio finché non si inserisce completamente nei connettori del backplane.
• Fissa tutti i fili dei circuiti esterni al braccio di cablaggio 1771-WH, verificando la polarità corretta per ogni canale isolato.
• Somma l'assorbimento di corrente del backplane (1,50 A) con quello di tutti gli altri moduli per verificare che la capacità dell'alimentatore del telaio non venga superata.
