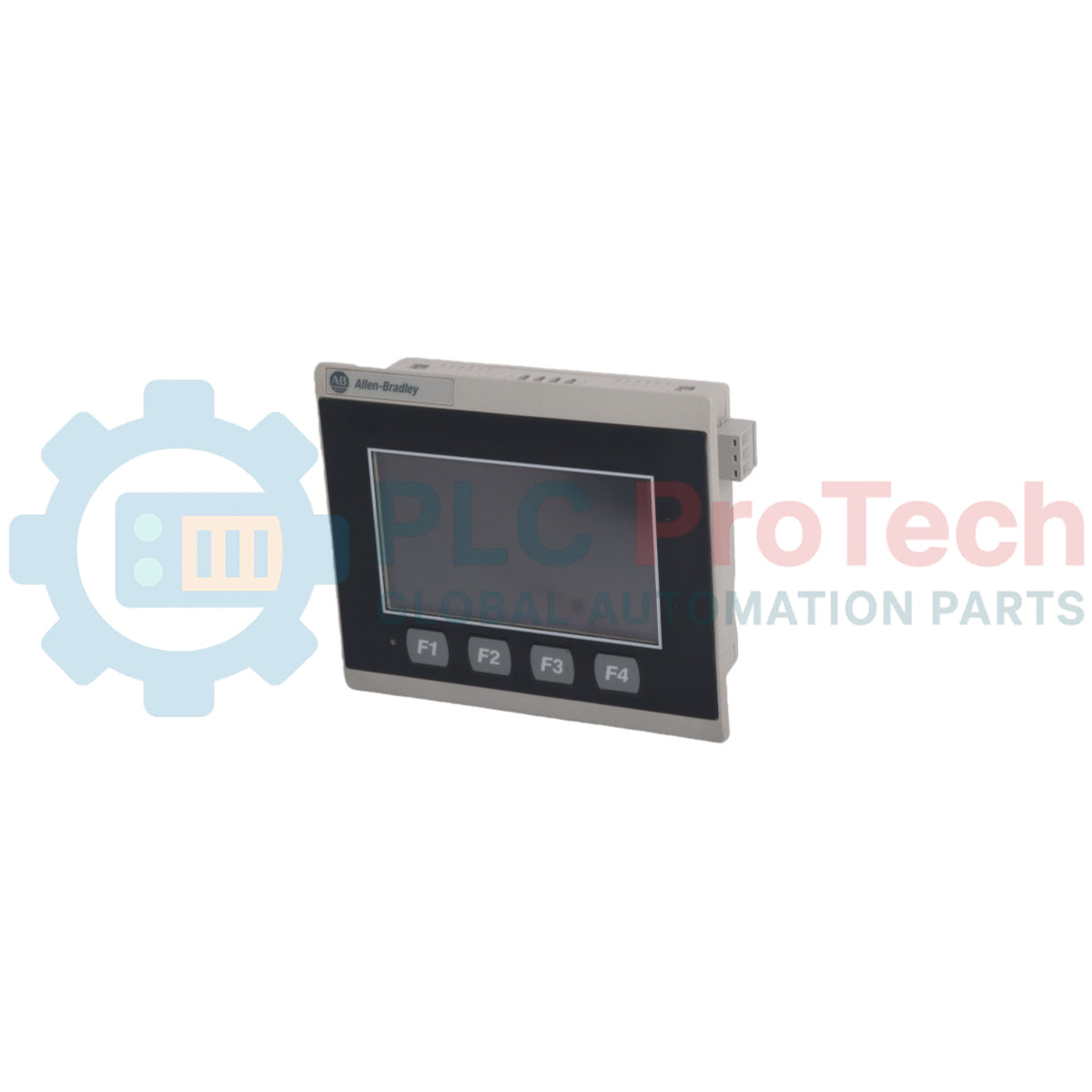

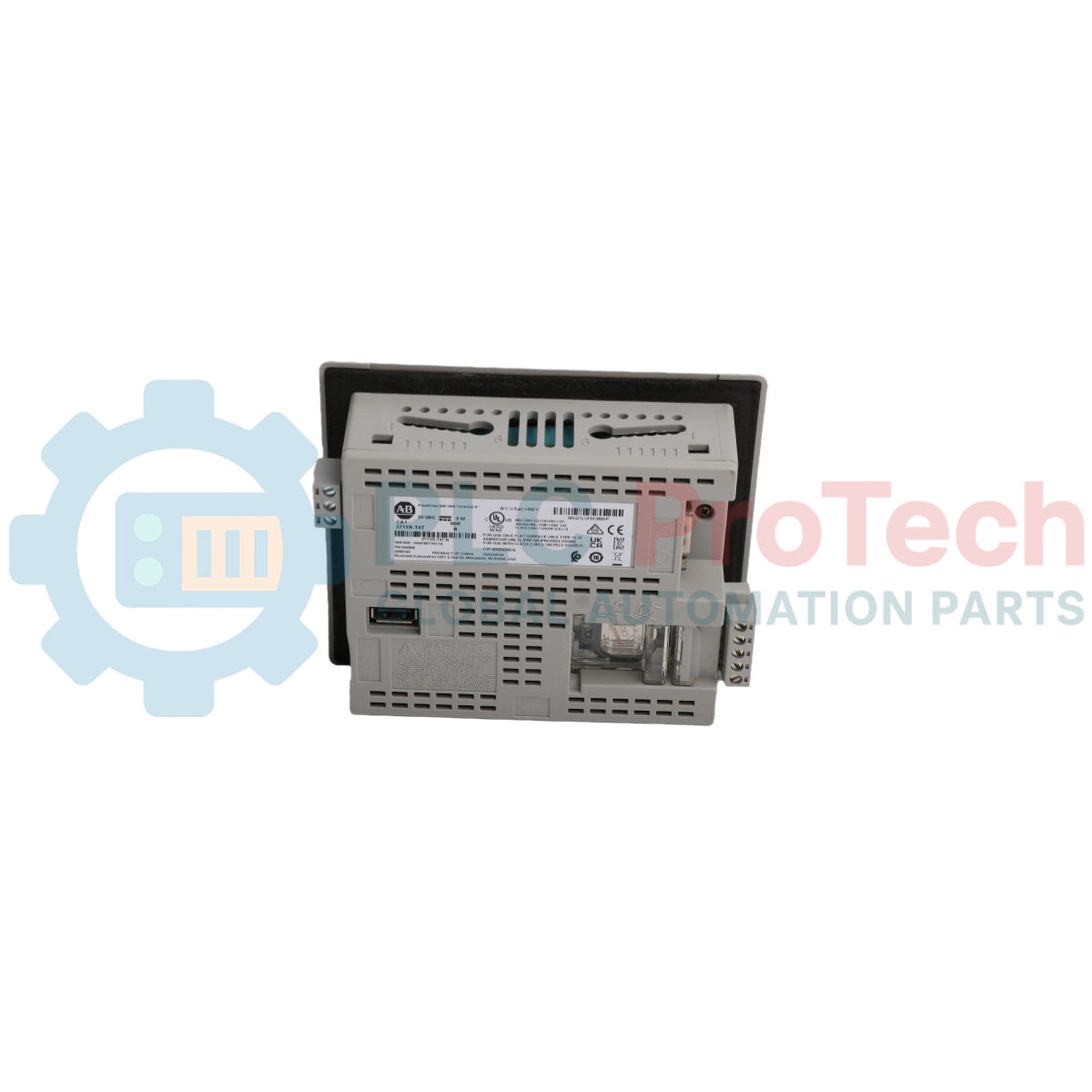

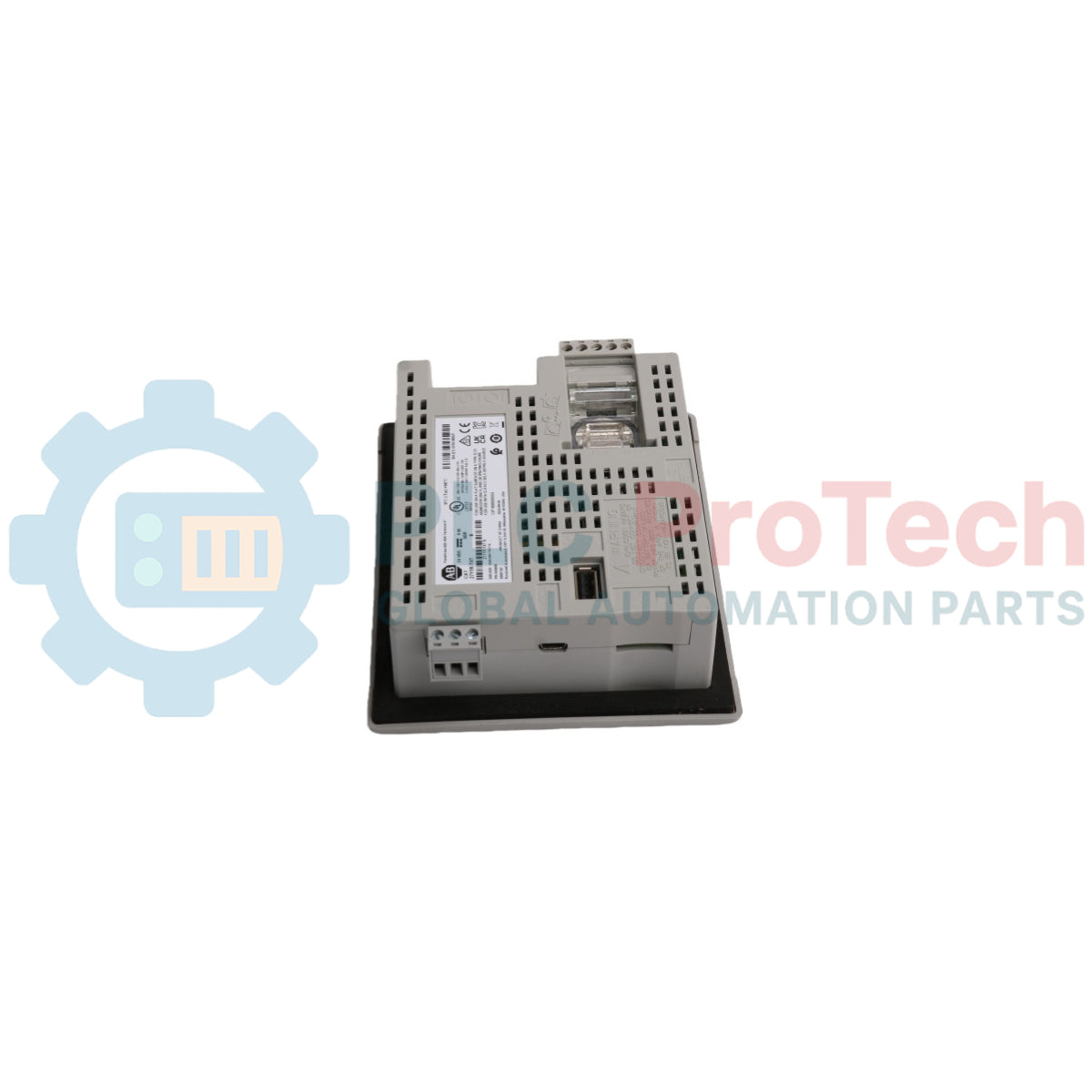

Allen-Bradley 2711R-T4T PanelView 800 HMI widescreen

Panoramica del prodotto

 2711R-T4T è un terminale HMI ad alte prestazioni con interfaccia operatore widescreen da 4,3 pollici della famiglia Allen-Bradley PanelView 800. Ottimizzato specificamente per l'uso con i controllori  Micro800® e  CompactLogix™ 5370 , questo HMI offre un brillante display TFT a colori e una potente CPU da 800 MHz per garantire prestazioni touch fluide e reattive.

Progettato per garantire versatilità nelle applicazioni industriali di piccole e medie dimensioni,  2711R-T4T supporta l'orientamento orizzontale e verticale per adattarsi agli spazi specifici delle macchine. Grazie alla connettività Ethernet/IP integrata, a un server Virtual Network Computing (VNC) per il monitoraggio remoto e a un robusto grado di protezione NEMA 4X/IP65, questo terminale è la soluzione ideale per macchine confezionatrici, stazioni di pompaggio e sistemi di movimentazione dei materiali.

Configurazione tecnica

PanelView 800 è progettato per la connettività industriale moderna e uno sviluppo rapido:

• Display TFT widescreen: Dispone di un display a colori con risoluzione di 480 x 272 e una durata della retroilluminazione di 40.000 ore, offrendo una visibilità nitida per grafiche di processo complesse.

• Integrazione con Micro800: Offre il riferimento diretto ai tag e funzionalità di download pass-through, riducendo drasticamente i tempi di progettazione.

• Monitoraggio remoto: Include un server VNC integrato, che consente ai team di manutenzione di diagnosticare i problemi e monitorare il terminale da remoto tramite un browser web o un'app mobile.

• Memoria espandibile: Dotato di una porta host USB e di uno slot microSD™ (fino a 32 GB) per la gestione delle ricette, la registrazione dei dati e semplici aggiornamenti del firmware.

• Resistenza industriale: Progettato per resistere agli ambienti difficili, con resistenza agli urti fino a 15g e un ampio intervallo di temperatura operativa (da 0 a 50 °C).

Specifiche tecniche

Domande frequenti tecniche

Il modello 2711R-T4T supporta i controller CompactLogix?

Sì. Sebbene sia ottimizzato per Micro800, offre una connettività perfetta per i controller CompactLogix 5370 (L1, L2 e L3) tramite Ethernet/IP.

È possibile utilizzare qualsiasi scheda microSD per la registrazione dei dati?

Si consiglia vivamente di utilizzare schede microSD di tipo industriale. Il terminale supporta schede SDSC e SDHC di Classe 6/10 formattate in FAT16 o FAT32, con una capacità massima di 32 GB.

È possibile montare il terminale in verticale?

Certamente. Il modello 2711R-T4T offre modalità applicative flessibili che consentono di progettare e distribuire schermate con orientamento orizzontale (landscape) o verticale (portrait).

Guida alla progettazione e all'installazione

Montaggio e tenuta ambientale

Il modello 2711R-T4T è un'unità per montaggio a parete/diretto. Per mantenere i valori nominali IP65 e NEMA 4X , assicurarsi che la guarnizione di montaggio sia correttamente posizionata contro una superficie piana e pulita. L'involucro è progettato per l'uso in ambienti interni e protegge da polvere, liquidi gocciolanti e acqua diretta con tubo flessibile.

Cablaggio e sicurezza dell'alimentazione

• Ingresso di alimentazione: Utilizzare un filo di rame con temperatura nominale di 90 °C (194 °F). Per configurazioni a filo singolo, utilizzare 22–14 AWG; per configurazioni a doppio filo, utilizzare 22–16 AWG.

• Messa a terra: Assicurarsi che il terminale sia correttamente collegato a terra per ridurre gli effetti delle interferenze elettromagnetiche (EMI) e delle scariche elettrostatiche (ESD). L'unità è testata per scariche di 6 kV a contatto e 8 kV in aria.

• Gestione del calore: Il terminale dissipa circa 23 BTU/ora. Nei pannelli ad alta densità, assicurarsi di garantire una ventilazione adeguata per mantenere la temperatura dell'aria circostante al di sotto di 50 °C (122 °F).

Configurazione della comunicazione

La porta di programmazione principale è la porta Ethernet. Per i controller Micro800, utilizzare la funzione "Direct Tag Referencing" nel software Connected Components Workbench (CCW) per evitare l'inserimento manuale dei nomi dei tag, riducendo così il rischio di errori di comunicazione.
