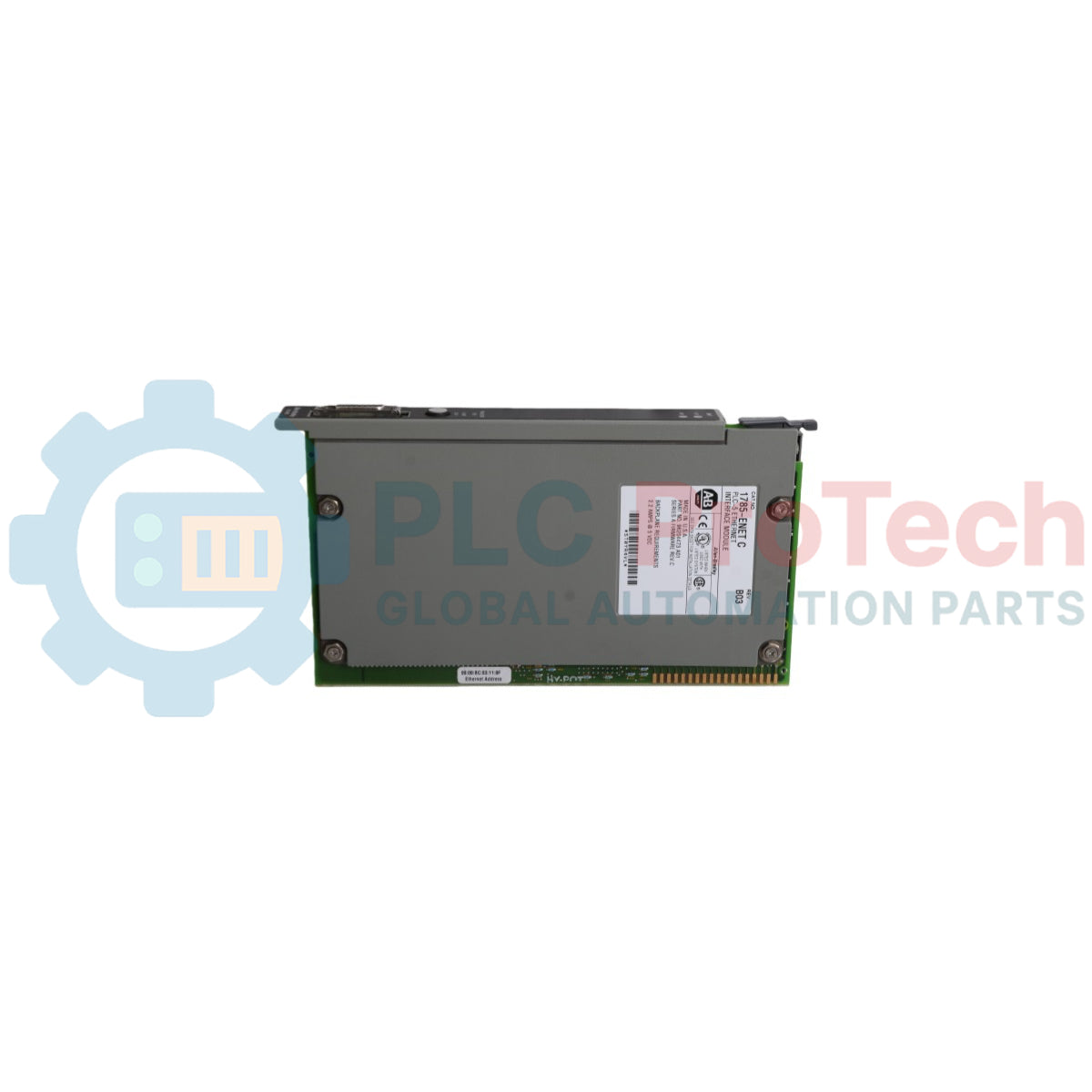

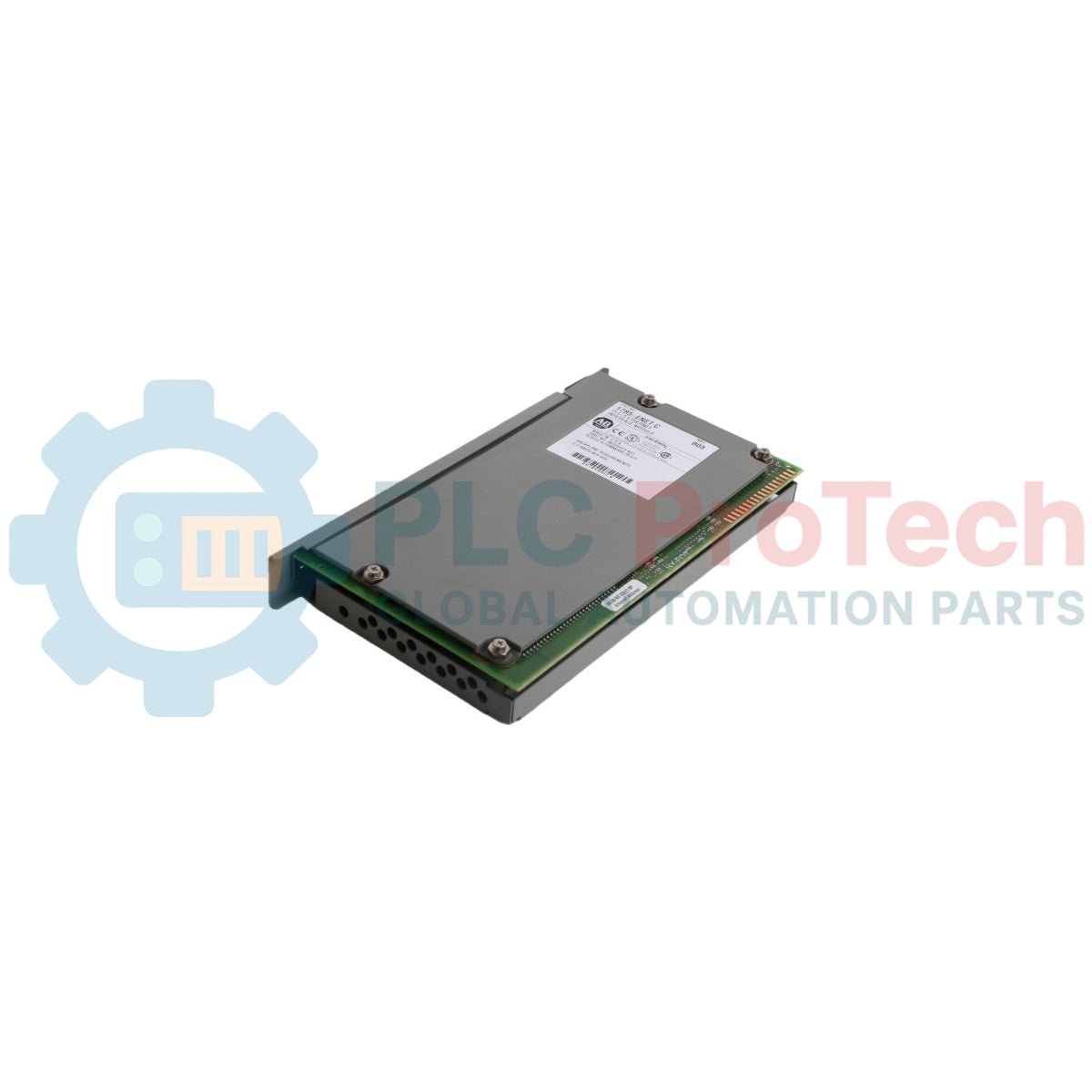

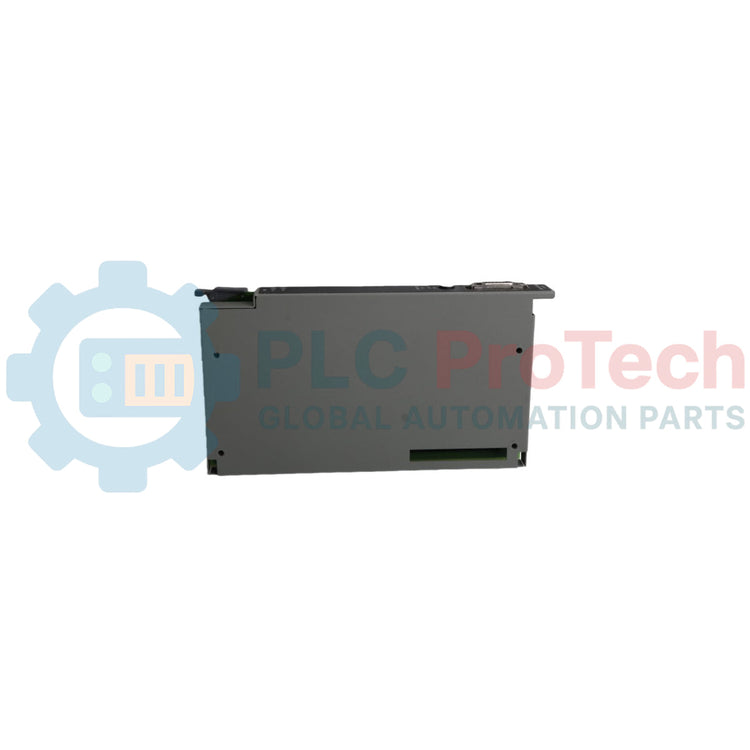

Modulo di interfaccia Ethernet PLC-5 Allen-Bradley 1785-ENET/C

Panoramica del prodotto ed evoluzione della connettività

Il 1785-ENET/C (1785ENET/C) è un'interfaccia di comunicazione ad alte prestazioni progettata specificamente per la serie di controllori PLC-5. Funge da ponte fondamentale tra il backplane legacy del PLC-5 e le moderne reti EtherNet/IP. La designazione "Serie C" rappresenta la revisione hardware più avanzata e stabile, offrendo un'elaborazione dei pacchetti e un'affidabilità superiori. Aggiungendo il 1785-ENET/C a un sistema PLC-5, gli impianti industriali possono integrare la loro architettura di controllo legacy con i moderni sistemi SCADA, MES ed ERP senza sostenere i costi elevati di una migrazione completa del processore. Questo modulo consente la programmazione remota, l'acquisizione dei dati e l'interblocco tra controllori tramite un'infrastruttura Ethernet industriale standard.

Architettura hardware e logica di rete

Il 1785-ENET/C è un modulo in stile "side-car" che si collega al lato sinistro di un processore PLC-5. Non occupa uno slot I/O standard, preservando lo spazio del telaio per gli I/O di campo.

• Porta di comunicazione: Dispone di una porta 10Base-T (RJ45) per il cablaggio Ethernet standard a doppino intrecciato e di una porta AUI (15 pin) per connessioni più datate basate su ricetrasmettitore.

• Supporto dei protocolli: Utilizza principalmente CSP (Client/Server Protocol) ed EtherNet/IP per la messaggistica. Supporta sia la messaggistica peer-to-peer (istruzioni MSG) sia la programmazione remota tramite RSLinx.

• Capacità di throughput: Ottimizzato per la "messaggistica" anziché per il "controllo I/O". È particolarmente adatto al caricamento e scaricamento dei programmi e allo scambio di pacchetti di dati con altri PLC o HMI.

• Compatibilità: Funziona con la maggior parte dei processori PLC-5/20, 5/40 e 5/80 , purché il processore disponga del connettore d'interfaccia side-car appropriato.

Specifiche tecniche

FAQ tecnica integrata

Perché il modulo supporta solo 10 Mbps invece di 100 Mbps?

Il 1785-ENET/C è stato progettato durante il periodo di massima diffusione del PLC-5, quando 10Base-T era lo standard industriale. Sebbene sia più lento dei moduli moderni, 10 Mbps è più che sufficiente per le dimensioni delle tabelle dati presenti nei processori PLC-5 (in genere da 32K a 100K parole).

Come si imposta l'indirizzo IP del modulo?

L'indirizzo IP viene generalmente assegnato utilizzando la BOOTP/DHCP Utility di Rockwell Automation. Dopo aver rilevato l'indirizzo MAC e assegnato un IP, è necessario "Disabilitare BOOTP" nella configurazione per rendere permanente (statico) l'indirizzo.

Posso utilizzare questo modulo per il controllo I/O ad alta velocità?

No. Il 1785-ENET/C è progettato per la messaggistica e la programmazione. Per il controllo I/O basato su Ethernet (I/O EtherNet/IP), il sistema PLC-5 richiede in genere un 1771-AENTR più recente oppure una migrazione alla piattaforma ControlLogix.

Procedure di progettazione e installazione

• Collegamento meccanico side-car: Prima di applicare l'alimentazione, assicurarsi che i pin del connettore side-car siano perfettamente allineati con il processore PLC-5. Fissare i moduli insieme utilizzando i dispositivi di chiusura scorrevoli integrati. Forzare il collegamento può causare la piegatura dei pin e un guasto hardware permanente.

• Topologia di rete: Poiché il modulo è half-duplex a 10 Mbps, è particolarmente sensibile alle "collisioni" di rete. Per ottenere prestazioni ottimali, collegare il 1785-ENET/C a uno switch gestito che possa essere impostato forzatamente su 10MB/Half su quella porta specifica, evitando incompatibilità nella negoziazione automatica.

• Diagnostica tramite LED di stato: * LED ENET: il verde fisso indica un collegamento valido.

• LED PROC: il verde fisso indica che il modulo sta comunicando con il processore PLC-5.

• LED FLT: il rosso indica un guasto hardware interno o un conflitto di indirizzi IP.

Vantaggi per la progettazione

Il 1785-ENET/C offre una "estensione della vita utile" alle migliaia di sistemi PLC-5 ancora in funzione oggi. Il suo principale vantaggio è la connettività senza interruzioni. Gli ingegneri possono installare il modulo per estrarre dati di produzione in tempo reale destinati alle iniziative di "Smart Factory" senza modificare la logica di base della macchina. Inoltre, l'hardware Serie C include un firmware migliorato che gestisce il traffico di rete moderno in modo più efficiente rispetto alle unità Serie A o B precedenti, garantendo una connessione più stabile per la risoluzione dei problemi da remoto e la reportistica a livello aziendale.
