Allen-Bradley PowerFlex 80190-220-01-R Scheda di controllo del driver di gate per azionamento a media tensione

SKU 80190-220-01-R

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Allen-Bradley

  • Product No.: 80190-220-01-R

  • Country of origin:United States

  • Product Type: Scheda driver

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 80g

  • Dimensions: 20,7 cm x 5 cm x 2,5 cm

  • Shipping port: Xiamen

  • Warranty: 12 months

Panoramica del prodotto

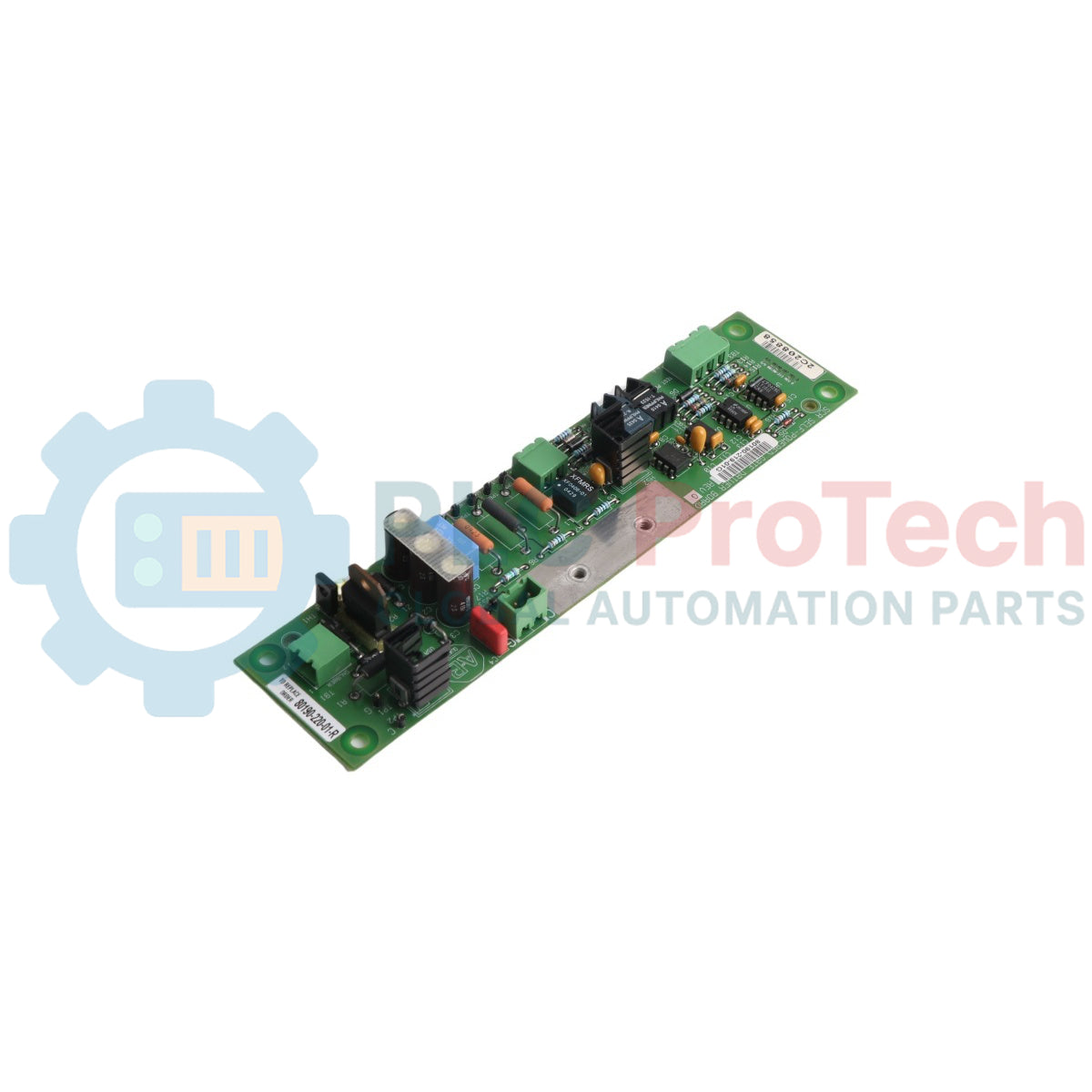

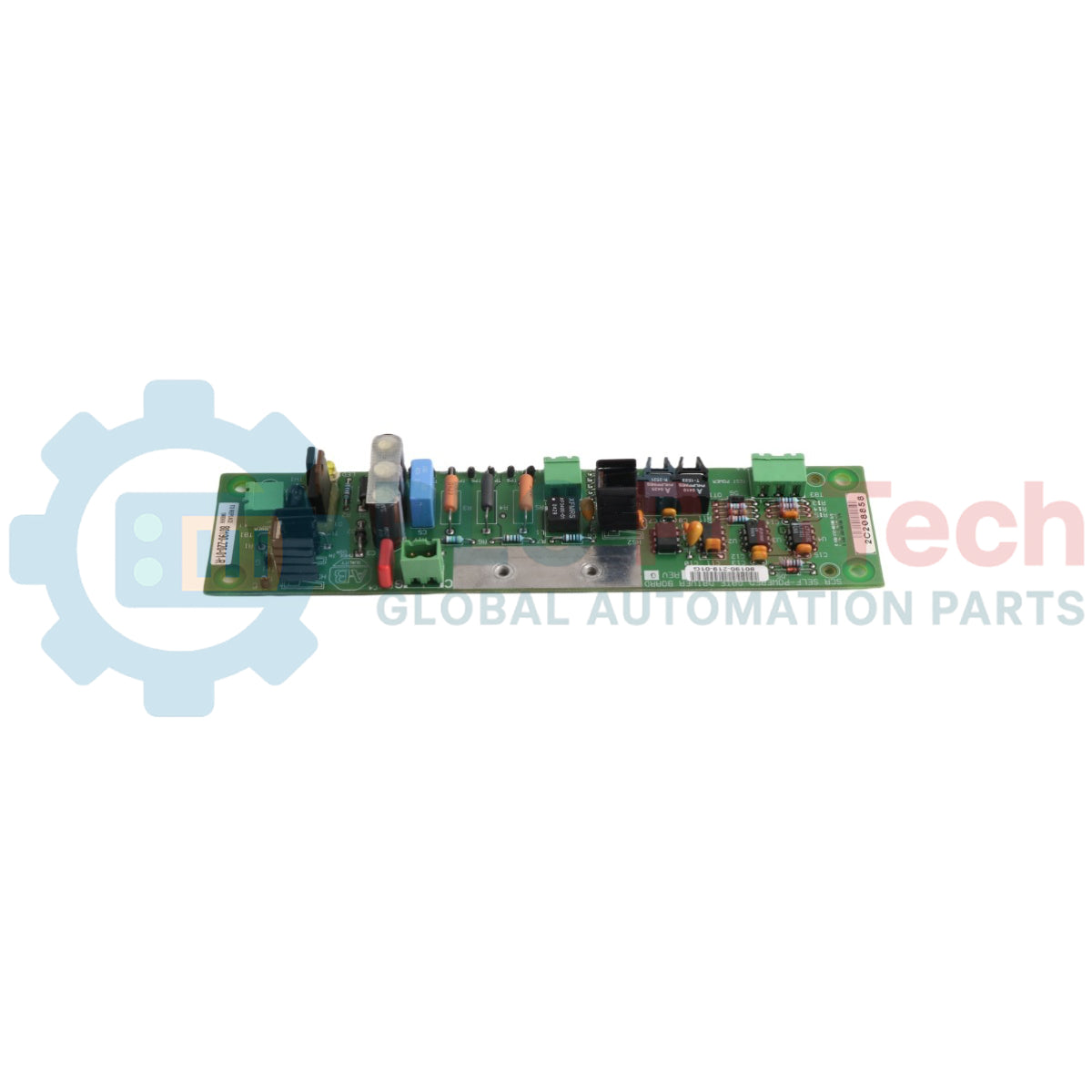

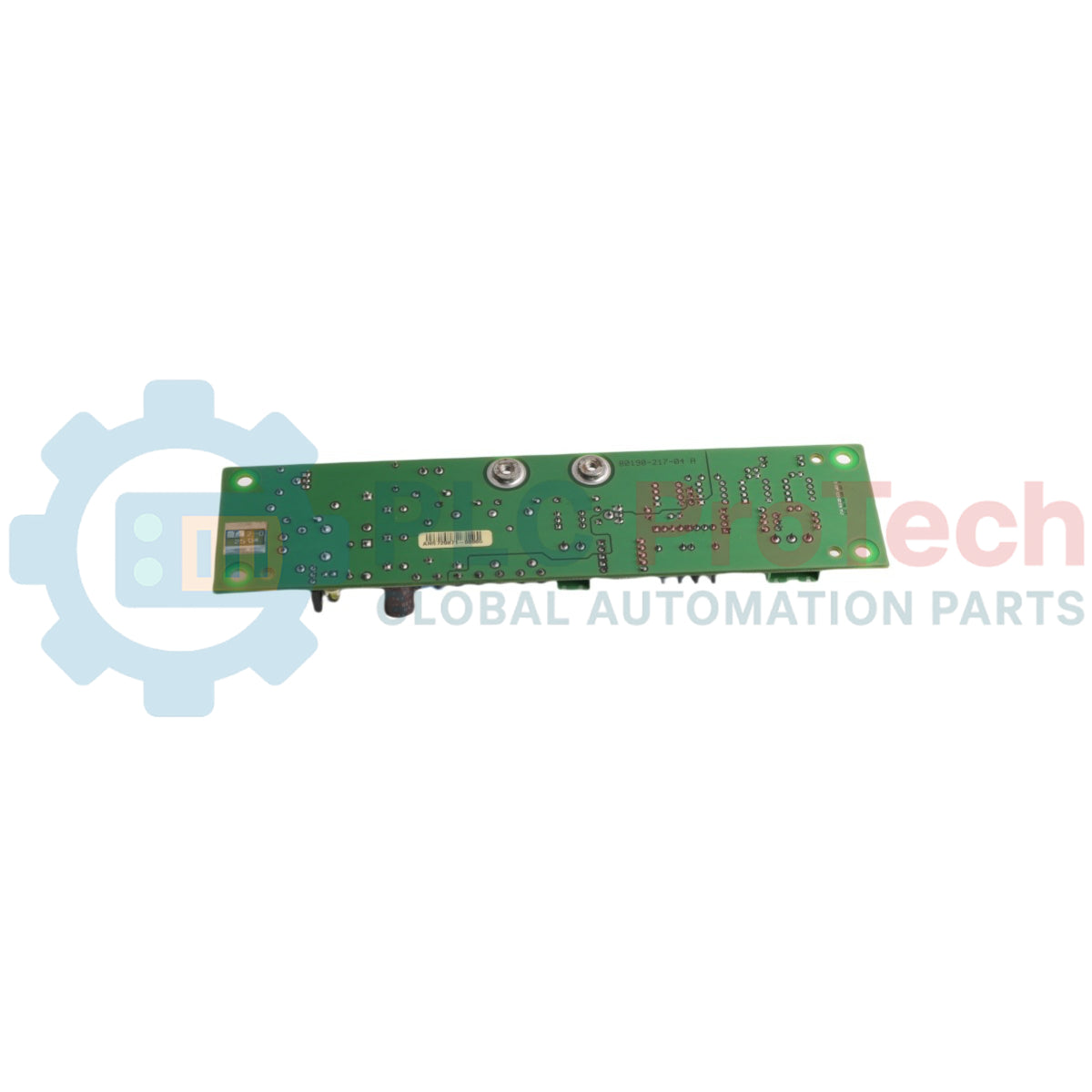

Il 80190-220-01-R (8019022001R) funge da scheda a circuito stampato per il pilotaggio dei gate ad alta affidabilità e autoalimentata, progettata specificamente per i sistemi di controllo di motori industriali di grandi dimensioni Allen-Bradley, inclusi gli azionamenti a media tensione della serie PowerFlex. Progettata per applicazioni industriali impegnative, come mulini per la macinazione di minerali, stazioni di pompaggio di oleodotti e ventilatori a tiraggio indotto di centrali termoelettriche, questa scheda regola gli impulsi di accensione dei raddrizzatori controllati al silicio (SCR) ad alta potenza. Integrando una rete di sottoregolazione autoalimentata direttamente dalla tensione anodo-catodo, funziona indipendentemente da alimentazioni ausiliarie esterne a bassa tensione. Questa architettura garantisce il controllo istantaneo della commutazione e il contenimento dei guasti durante i cali di tensione, prevenendo guasti catastrofici del ponte e riducendo drasticamente i tempi di fermo della produzione non programmati.

Configurazione tecnica

La topologia interna di questo gruppo di pilotaggio dei gate è incentrata su una rete di pilotaggio con trasformatore di impulsi isolato, che fornisce impulsi di comando netti e ad alta corrente per garantire caratteristiche di accensione sincronizzate nei gruppi di SCR collegati in parallelo o in serie. La scheda integra un circuito autonomo di recupero dell'energia che ricava l'energia operativa dallo snubber di potenza o dai terminali del tiristore, eliminando la vulnerabilità dei circuiti di cablaggio dell'alimentazione ausiliaria. Canali galvanici a fibra ottica o ad alto isolamento gestiscono i segnali di controllo in ingresso per bloccare le interferenze elettromagnetiche ad alta frequenza (EMI) generate dai transitori di commutazione. I componenti diagnostici monitorano gli stati di tensione anodo-catodo, fornendo un feedback in tempo reale sullo stato di conduzione del tiristore e sopprimendo immediatamente i comandi di gate se si verifica una condizione di guasto per uscita dalla saturazione o sovracorrente nel ponte a semiconduttori di potenza.

Specifiche del prodotto

Proprietà Dati tecnici
Modello 80190-220-01-R
Marca Allen-Bradley
Tipo di componente Scheda PC per il pilotaggio di gate SCR autoalimentata
Piattaforma applicativa Azionamenti PowerFlex a media tensione / raddrizzatori industriali per impieghi gravosi
Compatibilità con semiconduttori di potenza Gruppi di tiristori / raddrizzatori controllati al silicio (SCR) ad alta potenza
Configurazione di alimentazione Topologia autoalimentata (energia ricavata dalla tensione del semiconduttore principale)
Struttura del canale di isolamento Barriera di isolamento del trasformatore di impulsi ad alto dv/dt
Interfaccia di trasmissione del segnale Accoppiamento di feedback galvanico o optoelettronico a bassa latenza
Protezione contro i cortocircuiti Inibizione automatica degli impulsi al rilevamento della desaturazione
Temperatura di esercizio Da 0 a 65 deg C (da 32 a 149 deg F)
Intervallo di temperatura di stoccaggio Da -40 a 85 deg C (da -40 a 185 deg F)
Limiti di umidità relativa Dal 5 al 95 percento senza condensa
Peso 0.08 kg (0.18 lbs)
Dimensioni Fattore di forma compatibile con i progetti di montaggio diretto sul bus
Paese di produzione USA

Domande frequenti

Cosa significa la designazione "Autoalimentata" per il funzionamento della scheda 80190-220-01-R?

La scheda non richiede una linea di alimentazione ausiliaria esterna da 24 VDC o 110 VAC per pilotare il gate SCR. Cattura l'energia operativa direttamente dai terminali del circuito di potenza attivo del modulo SCR che controlla, semplificando il cablaggio dell'armadio ed eliminando i guasti a punto singolo dell'alimentazione ausiliaria.

In che modo questa scheda di pilotaggio dei gate protegge l'azionamento se un SCR non riesce a commutare?

La scheda valuta continuamente la caduta di tensione ai capi del semiconduttore durante il ciclo di conduzione previsto. Se l'SCR non risponde o mostra una condizione di sovratensione durante la conduzione, la logica diagnostica attiva lo spegnimento immediato degli impulsi di gate successivi per prevenire danni a cascata al ponte raddrizzatore rimanente.

È possibile utilizzare la 80190-220-01-R per retrofit di azionamenti Allen-Bradley a media tensione di vecchia generazione?

Sì. Questa scheda di pilotaggio dei gate è conforme agli schemi standard di montaggio fisico ed elettrico utilizzati in diverse generazioni di telai di controllo SCR ad alta potenza Allen-Bradley. Verificare il manuale di istruzioni dello specifico azionamento o la configurazione riportata nello schema tecnico per confermare la compatibilità dei connettori dei gate.


Linee guida per l'ingegneria sul campo e la messa in servizio

  • Prevenzione delle scariche elettrostatiche: I gruppi di pilotaggio dei gate contengono una logica di tracciamento CMOS (complementary metal-oxide-semiconductor) altamente sensibile. Durante il disimballaggio e l'installazione, il personale deve indossare un braccialetto antistatico con messa a terra calibrato. Non toccare mai i pin dei terminali o le piste del circuito a mani nude.

  • Instradamento e integrità dei cavi di gate: Instradare i cavi a doppino ritorto gate-catodo direttamente dai terminali di uscita della scheda ai connettori dei gate SCR seguendo il percorso fisico più breve possibile. Mantenere questi cavi di pilotaggio separati dalle sbarre di fase CA ad alta corrente per evitare la captazione di rumore induttivo, che può provocare l'attivazione parassita o falsa dell'SCR.

  • Coppie di serraggio dei collegamenti alle sbarre: Quando si fissa la scheda ai giunti delle sbarre dei terminali autoalimentati, applicare la coppia esattamente come definito dalle specifiche del gruppo telaio dell'azionamento. Collegamenti allentati causeranno punti di contatto ad alta resistenza, determinando un recupero di energia insufficiente e una generazione irregolare degli impulsi di gate, mentre un serraggio eccessivo può rompere i condensatori ceramici multistrato sul substrato della scheda.
