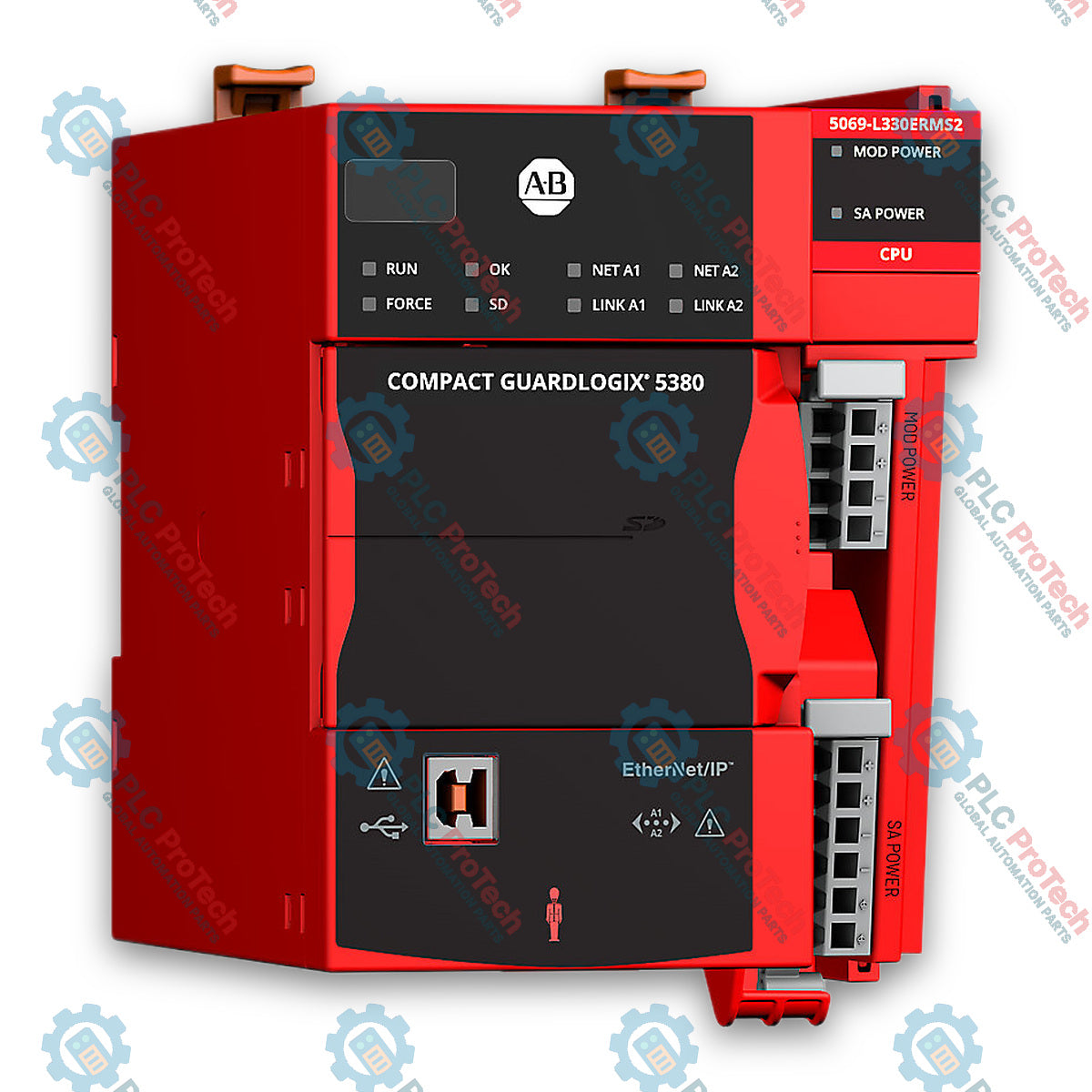

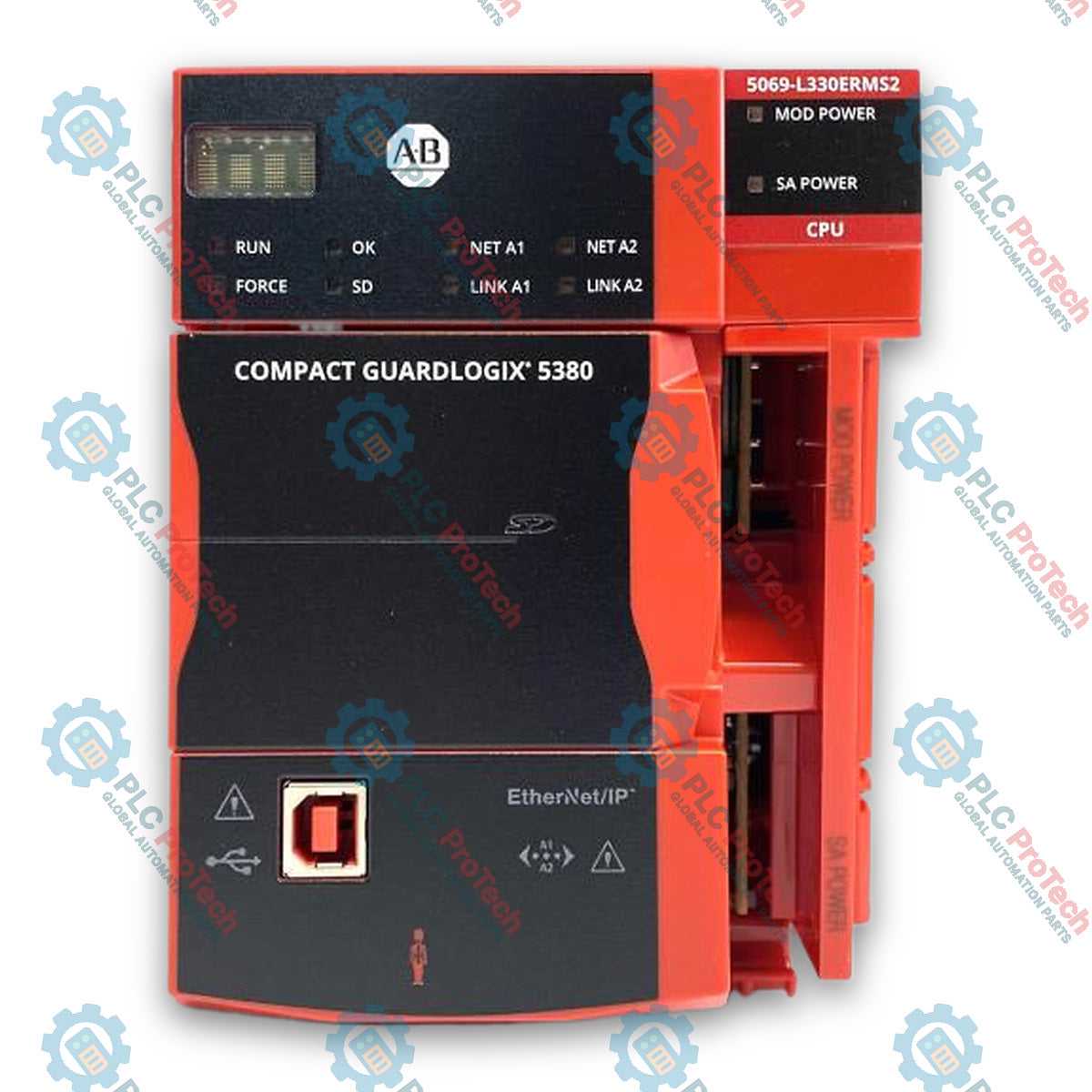

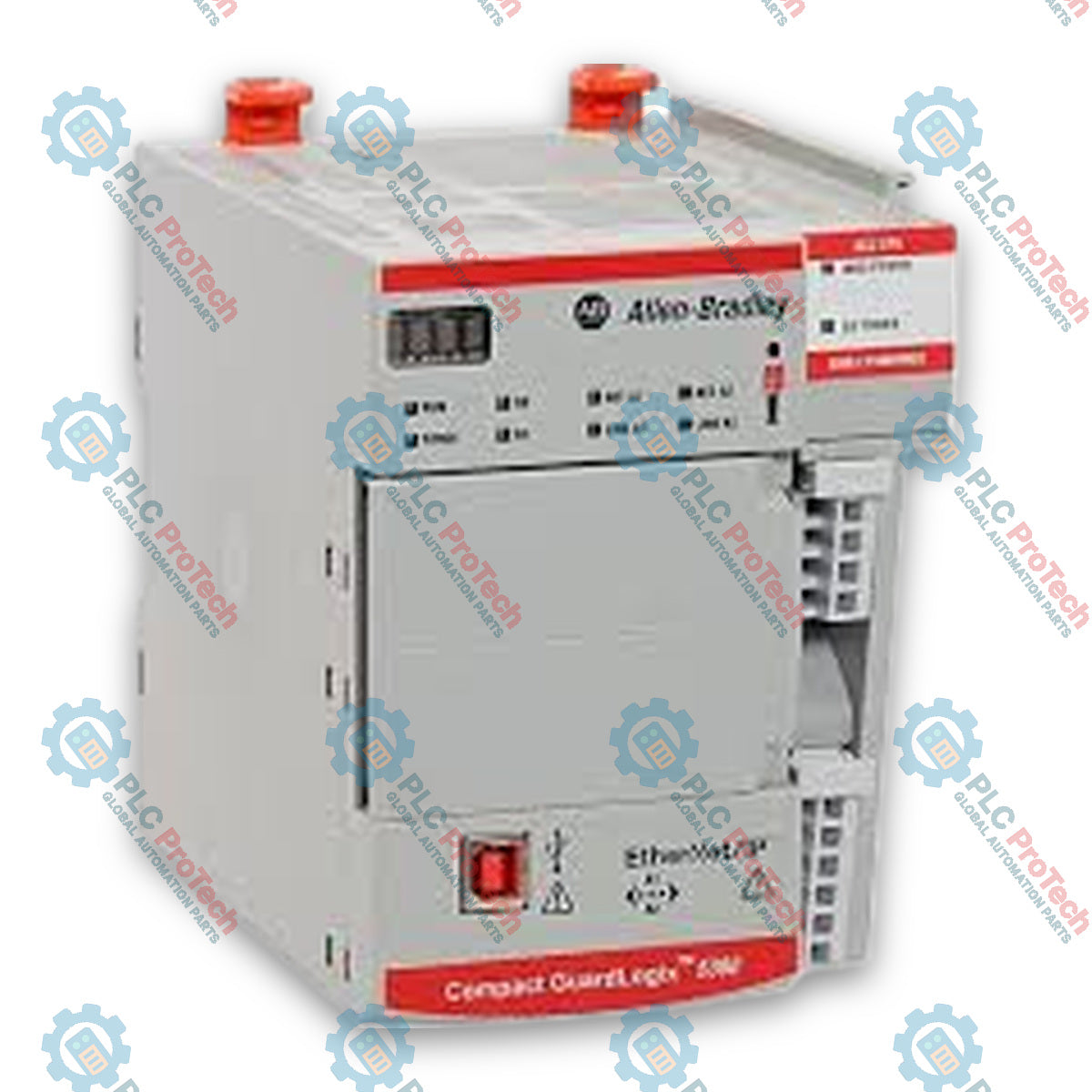

Controller di sicurezza Allen-Bradley 5069-L330ERMS2 Compact GuardLogix 5380 SIL2

Descrizione

Allen-Bradley 5069-L330ERMS2 è un controllore di sicurezza Compact GuardLogix 5380 progettato per applicazioni di controllo macchina ad alte prestazioni, controllo del movimento integrato e sicurezza funzionale. In qualità di unità di elaborazione dual-core all'interno della piattaforma CompactLogix, supporta task di controllo standard ed esegue routine di sicurezza dedicate fino al Safety Integrity Level 2 (SIL 2) e al Performance Level d (PLd). Il controllore dispone di 3,0 MB di memoria utente standard e 1,5 MB di memoria utente di sicurezza, offrendo un ambiente di esecuzione affidabile per logica ladder complessa, testo strutturato, blocchi funzione e comandi di movimento.

Dotato di doppie porte Ethernet integrate, 5069-L330ERMS2 supporta topologie di rete ad alta velocità, tra cui configurazioni Device Level Ring (DLR), lineari e a stella. Offre il supporto nativo di CIP Safety su EtherNet/IP, consentendo comunicazioni sicure con moduli I/O di sicurezza distribuiti, azionamenti e dispositivi di campo. Grazie alla capacità di controllo del movimento integrata, l'unità può controllare fino a 16 assi di movimento su una rete EtherNet/IP. Il controllore interfaccia direttamente fino a 31 moduli I/O locali Compact 5000 e gestisce fino a 60 nodi di rete, fungendo da hub di controllo scalabile per linee di produzione automatizzate e macchinari critici per la sicurezza.

Caratteristiche

• Architettura a doppia memoria: Dispone di 3,0 MB di memoria standard e 1,5 MB di memoria di sicurezza dedicata per l'esecuzione di programmi ad alta integrità.
• Conformità alla sicurezza funzionale: Raggiunge i livelli di sicurezza funzionale SIL 2 (IEC 61508) e PLd (ISO 13849-1) tramite task di sicurezza dedicati.
• Controllo del movimento integrato: Supporta fino a 16 assi CIP Motion su EtherNet/IP per il controllo sincronizzato di servoazionamenti e azionamenti.
• Topologie di rete flessibili: Le doppie porte Ethernet integrate supportano velocità di comunicazione Gigabit nelle configurazioni DLR, lineare e a stella.
• Doppio IP e isolamento di rete: Supporta la modalità Dual-IP per separare il traffico a livello aziendale dalle reti di dispositivi a livello macchina locali.
• Capacità di espansione locale: Interfaccia direttamente fino a 31 moduli I/O locali standard e di sicurezza Compact 5000.
• Limite di nodi scalabile: Gestisce fino a 60 nodi di rete EtherNet/IP per I/O remoti, azionamenti e interfacce uomo-macchina.
• Memoria rimovibile: Include uno slot per scheda Secure Digital 1784-SD2 per il backup, il ripristino e la registrazione diagnostica non volatile dei progetti.

Applicazioni

• Controllo di macchine critiche per la sicurezza: Protezione di celle robotizzate, linee di assemblaggio automatizzate, macchinari per l'imballaggio e sistemi di movimentazione dei materiali che richiedono la sicurezza funzionale SIL 2 / PLd.
• Sistemi di movimento sincronizzato: Controllo di servoazionamenti multiasse, sistemi a portale e tavole indicizzatrici mediante CIP Motion su EtherNet/IP.
• Reti industriali distribuite: Collegamento dei sistemi di controllo centrali con Compact 5000 I/O, Guard I/O e POINT Guard I/O remoti sulle reti DLR.

Specifiche tecniche

Generale

Elettrico e alimentazione

Comunicazione

Connessioni / Interfacce

Linee guida per l'installazione

1. Requisiti dell'involucro: installare il controllore in un involucro industriale protettivo con grado di protezione IP54 (o equivalente), accessibile solo con un utensile.
2. Montaggio su guida DIN: fissare il controllore su una guida DIN standard EN 50022 da 35 x 7,5 mm o 35 x 15 mm prima del cablaggio.
3. Isolamento dell'alimentazione: assicurarsi che siano disponibili sorgenti di alimentazione esterne separate a 24 V CC conformi SELV/PELV per le morsettiere di alimentazione MOD e SA, per impedire la propagazione del rumore nel sistema.
4. Verifica del cablaggio: verificare la corretta polarità e la sezione dei cavi per i connettori di alimentazione MOD (limite massimo del bus: 5 A) e di alimentazione SA (limite massimo del bus: 10 A) prima di applicare l'alimentazione.
5. Terminazione del bus: installare sempre il terminale di chiusura 5069-ECR sul lato destro dell'ultimo modulo Compact 5000 o dell'ultimo controllore per proteggere i bus interni di alimentazione e comunicazione da cortocircuiti o danni da scariche elettrostatiche.

Configurazione e messa in servizio

1. Ambiente software: configurare il controllore di sicurezza utilizzando Studio 5000 Logix Designer versione 31.00.00 o successiva.
2. Assegnazione dell'indirizzo IP: assegnare i parametri di comunicazione di rete utilizzando l'utility BOOTP/DHCP, RSLinx Classic o Studio 5000 tramite USB o Ethernet.
3. Numero di rete di sicurezza (SNN): generare e assegnare un numero di rete di sicurezza univoco al controllore e ai dispositivi CIP Safety associati nell'albero del progetto per convalidare il controllo incrociato di sicurezza.
4. Blocco di sicurezza: dopo aver verificato le routine di sicurezza e la logica del programma, generare la firma di sicurezza e applicare la protezione di blocco di sicurezza tramite Studio 5000 per impedire modifiche non autorizzate alla logica.
5. Backup non volatile: trasferire la logica del progetto completamente convalidata e la configurazione di rete sulla scheda 1784-SD2 installata per il ripristino automatico dopo i cicli di alimentazione.
