B&R 4XP0000.00-K43 Modulo tastierino operatore con collegamento X2X

Panoramica tecnica

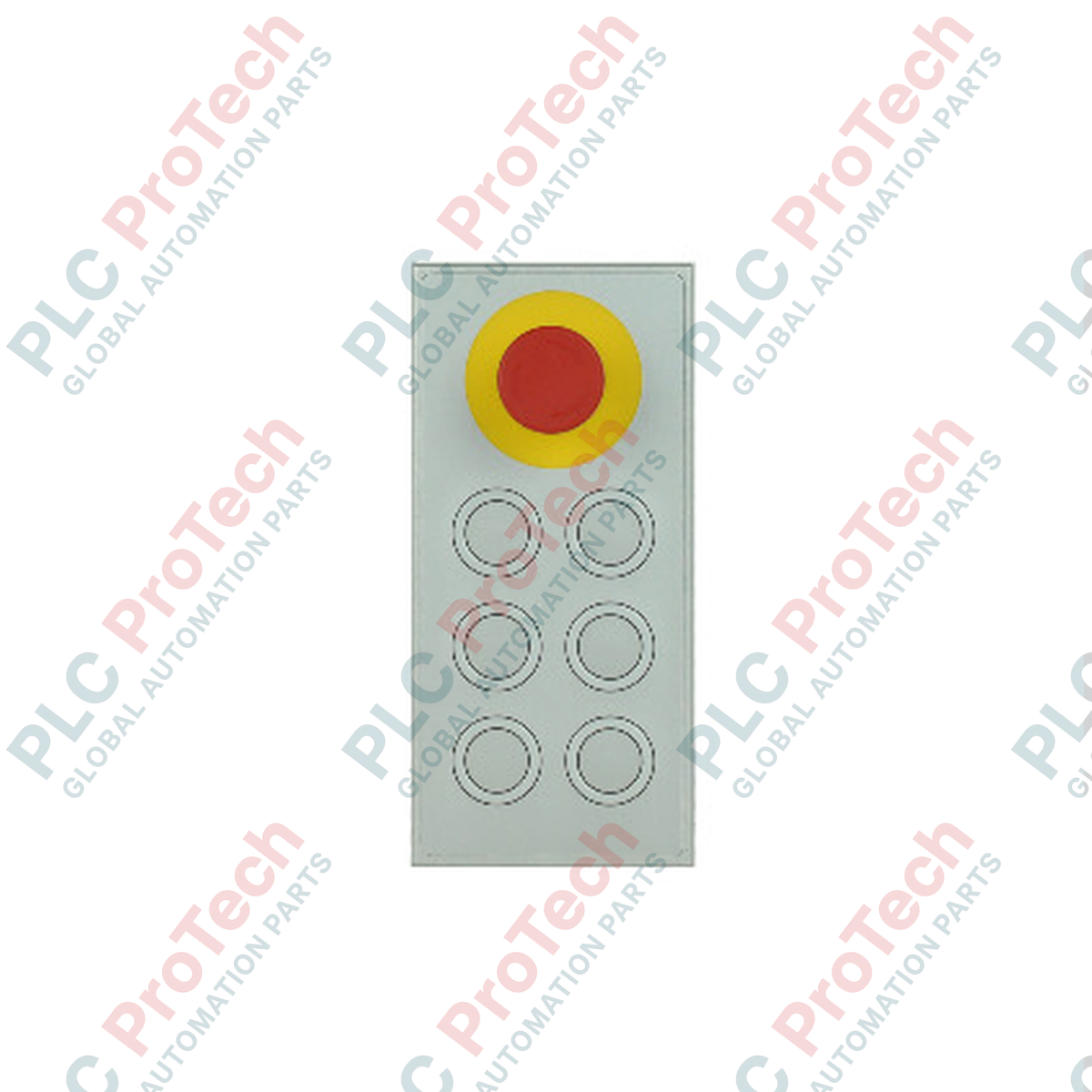

Il B&R 4XP0000.00-K43 (4XP0000.00-K43) è un modulo di interfaccia tastiera X2X Link robusto e adatto all'impiego sul campo, progettato per l'interazione diretta con le macchine e l'integrazione dei sistemi di sicurezza. Sviluppato per l'impiego ad alta visibilità in trasportatori per la movimentazione dei materiali, celle di stampaggio automobilistico e impianti industriali per la lavorazione degli alimenti, questo componente HMI ad alta integrità fornisce un controllo tattile immediato e capacità di override di emergenza per eliminare la latenza dell'operatore e prevenire danni critici alle apparecchiature meccaniche. L'unità integra 6 tasti ad anello illuminati B&R ad alta visibilità e multicolori, insieme a un pulsante fisico dedicato di arresto di emergenza, alloggiati in un robusto telaio metallico con un rivestimento frontale pulito in pellicola di alluminio bianco. Operando nativamente come nodo slave X2X Link, questa interfaccia distribuisce i dati telemetrici in tempo reale relativi all'azionamento dei pulsanti e gli stati dei LED locali su distanze fino a 100 m tra le stazioni, garantendo la disponibilità immediata dei comandi anche su ampi reparti di produzione.

Configurazione tecnica

L'architettura elettrica e la disposizione ergonomica sul campo di questo modulo tastiera sono concepite per garantire feedback ad alta affidabilità in sala di controllo e resistenza fisica:

• Interfacce con interruttori tattili premium: Dotati di meccanismi di commutazione della serie industriale Rafix 22FS+, caratterizzati da una robusta corsa meccanica e profili di feedback altamente prevedibili.

• Array LED multicolori variabili: I 6 tasti ad anello illuminati rotondi presentano matrici cromatiche interne distinte e indipendenti per rappresentare diverse condizioni operative della macchina:

• 2 anelli: Configurazione a spettro completo (rosso, giallo, verde, bianco).

• 3 anelli: Configurazione standard per lo stato (rosso, giallo, verde).

• 1 anello: Configurazione per funzioni speciali (rosso, giallo, verde, blu).

• Sicurezza di emergenza a doppio contatto: Il pulsante di arresto di emergenza integrato dispone di due contatti normalmente chiusi (NC) indipendenti e cablati, che operano su un circuito di controllo isolato a 24 VDC per l'integrazione diretta nei relè di sicurezza.

• Protezione per ambienti gravosi: Il pannello frontale è sigillato con un telaio in alluminio anodizzato naturalmente e un rivestimento in pellicola di poliestere, garantendo la protezione NEMA 250 Tipo 4X e IP65 contro polvere, nebbie chimiche e acqua erogata da tubi ad alta pressione.

Specifiche tecniche

Domande frequenti sulle applicazioni industriali

• In che modo il profilo della corrente di spunto di 20 A deve influire sulla progettazione della distribuzione dell'alimentazione a monte?

  Il circuito di alimentazione interno del 4XP0000.00-K43 assorbe, durante la sequenza di avvio a freddo, un breve e intenso picco di corrente di spunto fino a 20 A per meno di 1 ms. Gli alimentatori switching (SMPS) a 24 VDC a monte o i dispositivi elettronici di protezione dei circuiti devono avere una capacità di sovraccarico adeguata o caratteristiche di intervento appropriate per gestire questo picco transitorio senza far cadere la tensione della linea.

• I 6 tasti ad anello illuminati possono essere comandati direttamente dal programma applicativo dell'utente?

  Sì. I LED multicolore integrati nei tasti ad anello Rafix 22FS+ sono completamente associati all'immagine di processo delle uscite digitali del controller master B&R tramite il bus X2X Link. I tecnici sul campo possono scrivere la logica applicativa in B&R Automation Studio per modificare dinamicamente i colori dei tasti (ad esempio, verde per pronto, giallo lampeggiante per avviso, rosso per guasto) in base alle fasi automatizzate del processo.

• La linea di comunicazione X2X Link all'interno di questo modulo è isolata elettricamente?

  No. Il modulo non dispone di isolamento galvanico interno per le linee dati X2X Link. Assicurarsi che l'intera rete condivida un potenziale di riferimento comune. Quando si instradano le linee bus da 100 m tra diverse aree dello stabilimento, utilizzare cavi schermati e piastre di collegamento a terra adeguate per contrastare le interferenze elettromagnetiche e le differenze di potenziale di terra.

Direttive di ingegneria e installazione sul campo

CONFORMITÀ DEL CIRCUITO DI SICUREZZA: Il funzionamento meccanico e la continuità dei contatti dell'interruttore di arresto di emergenza devono essere verificati ogni settimana. I due contatti di sicurezza normalmente chiusi (NC) devono essere collegati direttamente a un relè di valutazione della sicurezza approvato o a un PLC di sicurezza, completamente indipendente dal normale circuito di elaborazione del bus dati X2X Link.

Guida alla realizzazione dell'apertura nel pannello e al posizionamento della guarnizione

Predisporre un'apertura rettangolare precisa nel pannello, secondo le dimensioni di 170 mm x 80 mm. Prima di inserire l'unità, controllare che la guarnizione piatta di tenuta in neoprene attorno alla parte anteriore interna del display sia correttamente allineata e completamente priva di particelle. Inserire il gruppo tastiera dalla parte anteriore della piastra della console e serrare progressivamente i morsetti di ritenzione posteriori, comprimendo uniformemente la guarnizione. Questo passaggio è fondamentale per mantenere la tenuta NEMA Type 4X e IP65 al lavaggio e impedire l'ingresso di liquidi nell'elettronica interna.

Cablaggio e messa a terra del bus multipunto

Terminare il collegamento del cavo di campo in ingresso tramite il connettore multipunto maschio integrato a 8 pin. Assicurarsi che la treccia di schermatura del cavo della rete X2X Link sia spelata correttamente e fissata saldamente al telaio metallico dell'enclosure o alla barra locale di terra funzionale (FE) dell'armadio. Tenere separati i cavi di alimentazione a 24 VDC e i segnali di comunicazione X2X dai cavi dei contattori CA ad alta corrente e dai conduttori di uscita del motore dell'azionamento a frequenza variabile (VFD) all'interno delle canaline dell'armadio, per massimizzare l'integrità del segnale.
