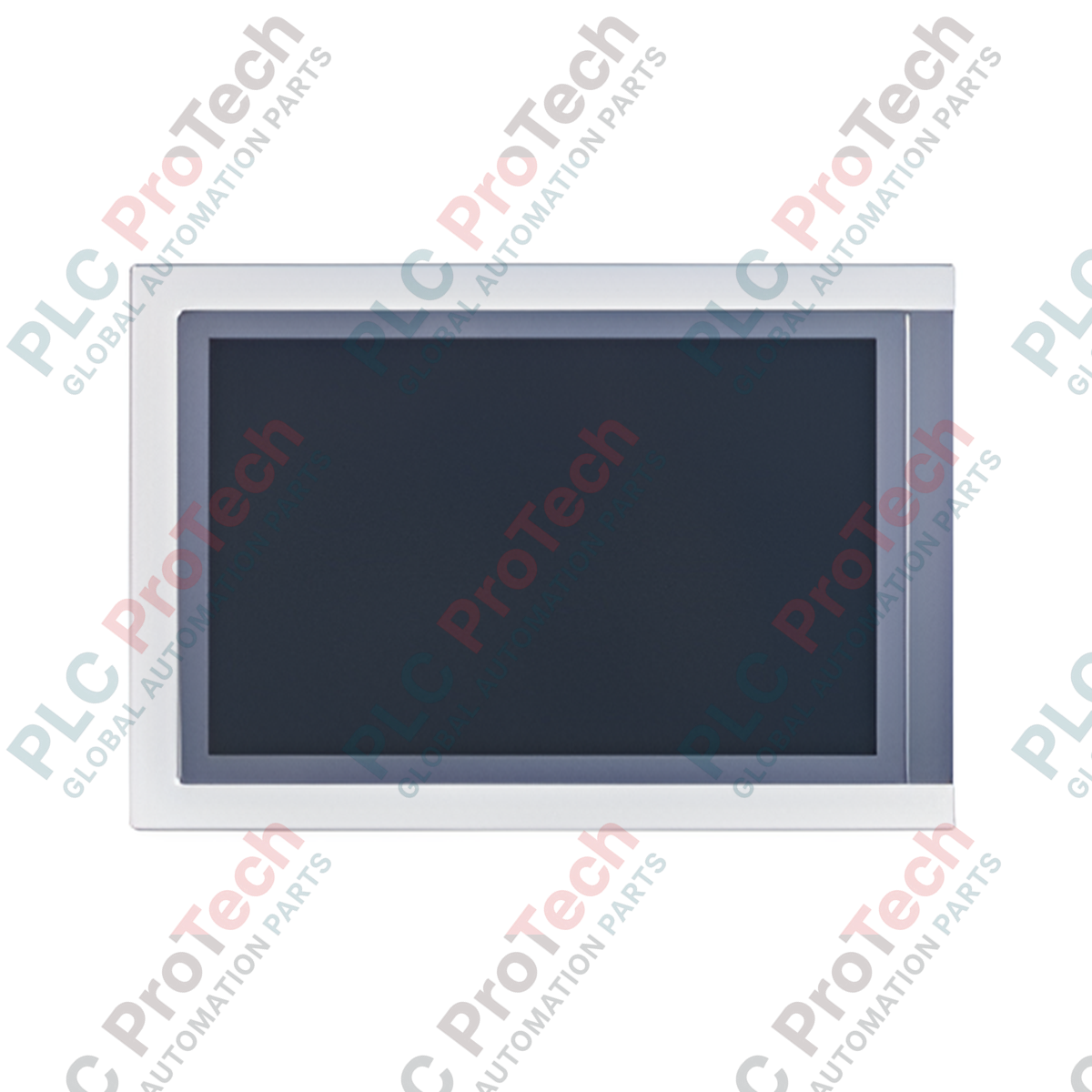

Pannello di automazione B&R 5AP1120.121E-000 12.1" WXGA TFT

Panoramica del prodotto

Il 5AP1120.121E-000 (5AP1120.121E-000) è un modulo display industriale ad alta risoluzione appartenente alla serie B&R Automation Panel 1000 . Questo display a colori TFT WXGA da 12,1" è progettato per una perfetta integrazione con i sistemi PC industriali modulari di B&R, inclusi PPC2100, PPC2200 e PPC3100, nonché con i moduli di collegamento dedicati. Dotato di una robusta interfaccia single-touch resistiva analogica, questo pannello è progettato per un controllo preciso da parte dell'operatore negli ambienti di produzione più esigenti, dove vengono comunemente utilizzati guanti o stilo. Il formato panoramico e l'elevato rapporto di contrasto lo rendono una soluzione HMI ideale per la visualizzazione di processi complessi nel confezionamento farmaceutico, nella produzione di alimenti e bevande e nelle applicazioni CNC di fascia alta.

Prestazioni ottiche e architettura del display

Il 5AP1120.121E-000 utilizza una tecnologia TFT avanzata per offrire un'eccellente nitidezza delle immagini e un'affidabilità a lungo termine nell'ambiente di fabbrica.

• Formato panoramico ad alta risoluzione: La risoluzione 1280 x 800 (WXGA) offre uno spazio di visualizzazione significativamente maggiore rispetto ai pannelli VGA standard, consentendo di visualizzare grafici delle tendenze più dettagliati e layout di dashboard complessi.

• Retroilluminazione di grado industriale: La retroilluminazione a LED integrata offre una luminosità regolabile da 40 a 400 cd/m², garantendo la leggibilità in diverse condizioni di illuminazione e una durata di 50.000 ore al 50% della luminosità.

• Contrasto e colori superiori: Con un rapporto di contrasto di 900:1 e il supporto di 16,7 milioni di colori, il pannello offre neri profondi e colori vivaci, essenziali per il monitoraggio critico dello stato e la visualizzazione degli allarmi.

• Angoli di visione ottimizzati: Progettati per l'installazione in armadi di comando, gli ampi angoli di visione, fino a 80 gradi in orizzontale, consentono agli operatori di monitorare accuratamente il display da diverse posizioni intorno alla macchina.

Specifiche tecniche

Domande frequenti tecniche

Questo pannello è compatibile con gesti multi-touch come il pinch-to-zoom?

No. Il 5AP1120.121E-000 utilizza la tecnologia single-touch resistiva analogica. Questa tecnologia è stata scelta per la sua elevata affidabilità negli ambienti industriali, poiché può essere utilizzata efficacemente con guanti da lavoro pesanti, penne o persino utensili, a differenza degli schermi capacitivi multi-touch che richiedono il contatto con la pelle.

Come funziona il sistema di montaggio modulare per l'Automation Panel 1000?

Il 5AP1120.121E-000 è l'unità display frontale. È progettato per essere abbinato a un sistema posteriore come un AP1000 Link Module (per la visualizzazione remota) o direttamente a un'unità di sistema PPC2100/3100 per una configurazione Panel PC autonoma. Questa modularità consente di aggiornare facilmente le prestazioni del PC senza sostituire il display.

Quali aspetti ambientali occorre considerare per la retroilluminazione a LED?

La retroilluminazione a LED è regolabile tramite software, il che migliora il comfort dell'operatore e prolunga la durata dell'unità. A una temperatura ambiente di 25 gradi Celsius, la retroilluminazione è certificata per 50.000 ore. Il funzionamento alla luminosità massima in ambienti ad alta temperatura può ridurre questa durata.

Guida all'ingegneria sul campo e all'installazione

• Integrità della guarnizione e della tenuta: Durante l'installazione nell'armadio di comando, assicurarsi che la guarnizione anteriore aderisca perfettamente al ritaglio. Serrare uniformemente i morsetti di montaggio alla coppia specificata per mantenere la tenuta con grado IP e impedire l'ingresso di polvere o liquidi.

• Calibrazione del touch resistivo: Durante la messa in servizio iniziale o dopo un aggiornamento del sistema, eseguire la calibrazione dei punti touch nel B&R Control Center o tramite il software HMI. In questo modo i punti di pressione meccanici vengono allineati perfettamente alla mappa delle coordinate WXGA.

• Fissaggio dei cavi: Quando si collega il modulo di collegamento o l'unità di sistema al retro del 5AP1120.121E-000, assicurarsi che i cavi siano instradati correttamente e dotati di un adeguato sistema di scarico della trazione. Evitare curvature accentuate nei cavi LVDS o di alimentazione per prevenire instabilità del segnale o sfarfallii intermittenti del display nei macchinari soggetti a forti vibrazioni.

Vantaggi progettuali

Il 5AP1120.121E-000 si distingue per l'equilibrio tra specifiche ottiche di fascia alta e un design industriale "rinforzato". Il peso netto di 2300 g riflette una robusta struttura metallica e un gruppo di vetri di alta qualità, resistente all'esposizione a sostanze chimiche e agli urti meccanici. Grazie alla retroilluminazione a LED regolabile e al design senza ventola, se abbinato alle unità di sistema appropriate, offre un ciclo di vita esente da manutenzione. Inoltre, il formato panoramico è in linea con gli attuali standard di sviluppo software e consente di ottenere un'interfaccia operatore più intuitiva e ricca di informazioni rispetto ai tradizionali display 4:3.
