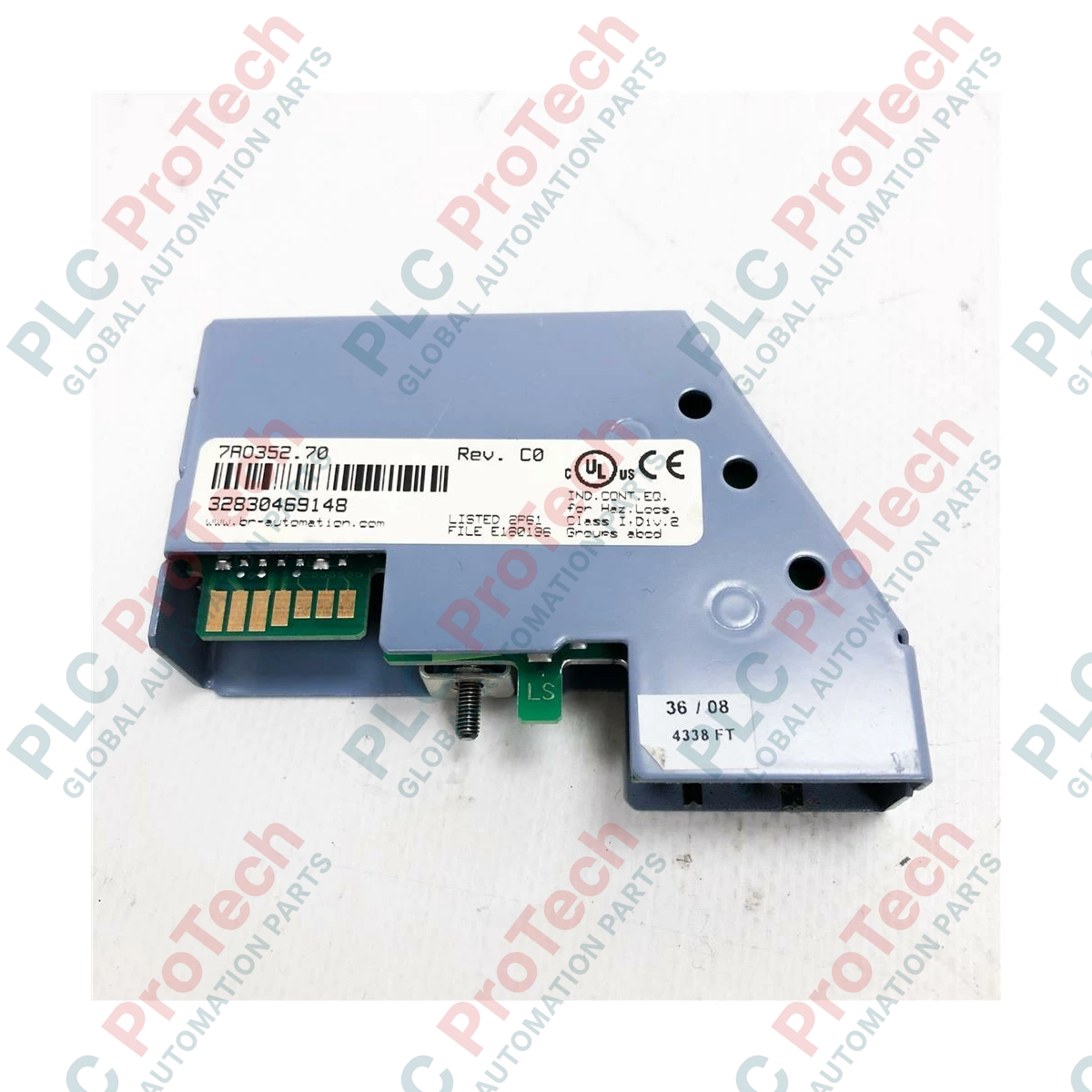

Modulo di uscite analogiche B&R 7AO352.70 System 2003

Panoramica del prodotto

7AO352.70 (7AO352.70) è un modulo di uscita analogica ad alta precisione progettato per la piattaforma legacy B&R System 2003. Progettato per applicazioni di controllo dei processi critici, come la regolazione di azionamenti a velocità variabile, il posizionamento di valvole proporzionali e il controllo del riscaldamento industriale, questo modulo fornisce due uscite ad alta risoluzione. Supportando segnali sia in tensione (±10 V) sia in corrente (da 0 a 20 mA) con risoluzione di 12 bit, 7AO352.70 garantisce transizioni fluide e precise nei flussi di lavoro dell'automazione. Il robusto formato a vite e le numerose certificazioni per aree pericolose ne fanno una scelta affidabile per l'ammodernamento o la manutenzione di sistemi industriali complessi nei settori della lavorazione chimica, del petrolio e del gas e della generazione di energia.

Controllo del segnale e progettazione di precisione

7AO352.70 è ottimizzato per la versatilità e consente agli ingegneri di interfacciarsi con un'ampia varietà di attuatori e controller di campo senza la necessità di convertitori di segnale aggiuntivi.

• Uscite a doppia modalità: ciascuno dei due canali può essere configurato indipendentemente per emettere segnali standard in tensione da ±10 V o loop di corrente da 0 a 20 mA, offrendo flessibilità per i diversi standard delle apparecchiature internazionali.

• Risoluzione a 12 bit: con una risoluzione di 12 bit, il modulo divide l'intervallo di uscita in 4.096 livelli distinti, garantendo un controllo preciso dei movimenti meccanici e delle variabili di processo.

• Architettura a vite: il modulo è progettato come unità a vite sicura per il rack System 2003, garantendo la massima stabilità meccanica anche in ambienti soggetti a forti vibrazioni.

Specifiche tecniche

Domande frequenti tecniche

Come si passa dalla modalità di uscita ±10 V a quella da 0 a 20 mA?

La modalità di uscita di 7AO352.70 è generalmente determinata dalla configurazione del cablaggio sulla morsettiera e dalle impostazioni dei parametri hardware nell'ambiente di programmazione B&R. Consultare la documentazione specifica del sistema per assicurarsi che la configurazione software corrisponda al cablaggio fisico, evitando danni ai componenti.

La morsettiera è inclusa con il modulo?

No, 7AO352.70 viene fornito solo come modulo principale a vite. Per completare l'installazione e il cablaggio sul campo, è necessario ordinare la morsettiera TB712 come articolo separato.

Cosa significa la certificazione cULus HazLoc per la mia installazione?

Questa certificazione indica che 7AO352.70 è sicuro per l'uso in ambienti di Classe I, Divisione 2. Ciò significa che è progettato per funzionare in sicurezza in luoghi in cui possono essere presenti gas o vapori infiammabili in condizioni anomale (Gruppi ABCD), offrendo un ulteriore livello di sicurezza per le applicazioni in raffinerie o impianti chimici.

Guida all'ingegneria sul campo e all'installazione

• Integrazione della morsettiera: assicurarsi che la morsettiera TB712 sia inserita saldamente prima di serrare le viti di fissaggio del modulo. Utilizzare un cacciavite con limitazione della coppia per evitare un serraggio eccessivo, che nel tempo potrebbe sollecitare i connettori interni del circuito stampato.

• Schermatura del segnale: per i segnali analogici, soprattutto per le uscite in tensione da ±10 V, utilizzare cavi schermati a doppino intrecciato. Collegare la schermatura a terra a una sola estremità, preferibilmente alla barra di terra comune dell'armadio di controllo, per eliminare i loop di massa che possono introdurre jitter nel segnale a 12 bit.

• Attenzione all'impedenza del carico: quando si opera in modalità corrente (da 0 a 20 mA), verificare che la resistenza totale del loop non superi la capacità massima di pilotaggio del modulo. Una resistenza eccessiva farà sì che l'uscita si "blocchi" prima di raggiungere il valore massimo di 20 mA.

Vantaggi ingegneristici

7AO352.70 si distingue per la sua robusta resistenza alle condizioni ambientali. Mentre molti moduli moderni privilegiano gli involucri in plastica, questa unità System 2003 è costruita per garantire una lunga durata in ambienti "legacy" difficili. La possibilità di funzionare in aree pericolose di Classe I, Div 2 senza apparecchiature aggiuntive di spurgo consente di risparmiare notevolmente sui costi di installazione. Inoltre, la risoluzione a 12 bit offre un "punto di equilibrio" per gli attuatori industriali, combinando una risposta ad alta velocità con una granularità sufficiente per la maggior parte dei loop di controllo PID industriali.
