Modulo di ingresso analogico B&R X20AI4222 della serie X20

Panoramica del prodotto

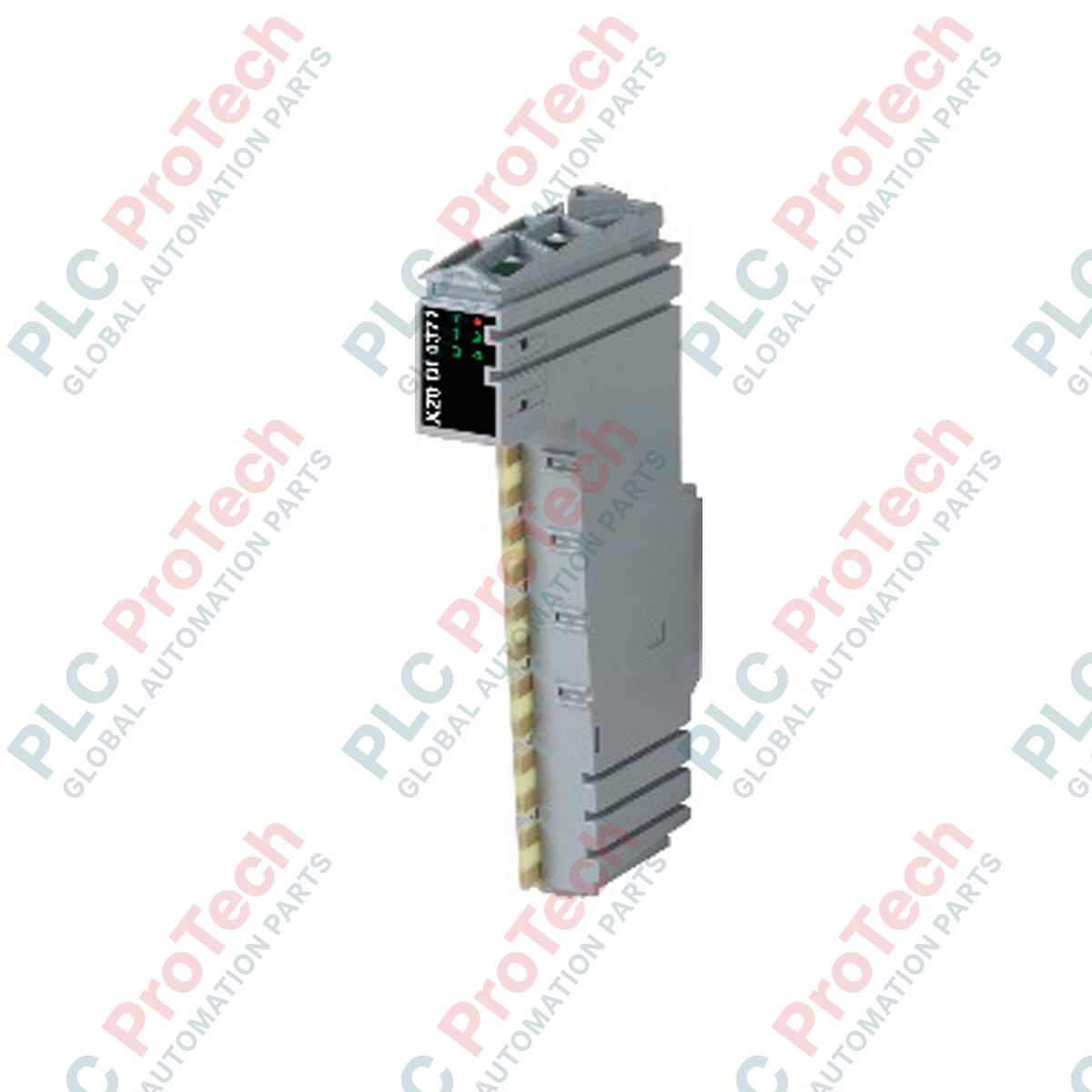

X20AI4222 (X20AI4222) è un modulo di ingresso analogico ad alta precisione progettato per la piattaforma modulare B&R X20 System. In qualità di interfaccia fondamentale per il controllo dei processi industriali, questo modulo acquisisce dati di tensione dettagliati dai sensori sul campo in applicazioni impegnative come il monitoraggio della pressione, il posizionamento delle valvole e i circuiti di retroazione ad alta velocità nello stampaggio a iniezione della plastica o nei processi di miscelazione chimica. Grazie a 4 canali indipendenti e a una risoluzione del convertitore digitale di 12 bit, il modulo garantisce una digitalizzazione accurata dei segnali da ±10 V. La capacità di conversione ad alta velocità, pari a 400 microsecondi per tutti gli ingressi, lo rende una soluzione ideale per applicazioni in tempo reale in cui il determinismo del circuito di controllo è obbligatorio per prevenire derive del processo o oscillazioni meccaniche.

Configurazione tecnica

Questo modulo utilizza un'architettura di ingresso differenziale, essenziale per mantenere l'integrità del segnale in ambienti industriali elettricamente rumorosi.

• Elaborazione del segnale differenziale: Misurando la differenza di tensione tra due conduttori, il modulo respinge intrinsecamente il rumore di modo comune, riducendo significativamente l'impatto delle interferenze elettromagnetiche (EMI) generate da inverter VFD o contattori di potenza nelle vicinanze.

• Conversione ad alta velocità: Il core di elaborazione integrato raggiunge un tempo di conversione totale di 400 microsecondi per l'intero set di canali, consentendo al PLC di eseguire una logica di controllo a reazione rapida, sensibile a variazioni anche minime del processo.

• Diagnostica: Grazie a una matrice LED completa, il modulo fornisce una visibilità in tempo reale della funzione specifica di ciascun canale, dello stato operativo generale e delle condizioni del modulo. Il codice ID B&R 0xCAB1 garantisce il riconoscimento immediato e la compatibilità di configurazione nell'ambiente Automation Studio.

Specifiche tecniche

Domande frequenti sull'hardware industriale

Perché è preferibile un'architettura di ingresso differenziale per questo modulo?

Negli ingressi standard a terminazione singola, il rumore sul riferimento del segnale può introdurre errori di misura. Gli ingressi differenziali misurano la differenza di potenziale tra due fili, annullando efficacemente il rumore elettromagnetico captato lungo il cavo. Questo è fondamentale quando si collegano sensori su lunghe distanze o in prossimità di macchinari industriali ad alta potenza.

In che modo il tempo di conversione di 400 microsecondi è vantaggioso per la mia applicazione?

Nel controllo del movimento ad alta velocità o nella sincronizzazione rapida dei processi, la latenza è un fattore critico. Un tempo di conversione di 400 microsecondi garantisce che i dati elaborati dal PLC siano praticamente istantanei, consentendo al controllore di apportare correzioni in tempo reale, aspetto essenziale per mantenere stabile e preciso il flusso o la pressione.

Cosa devo fare se il LED di stato del modulo indica un guasto?

Per prima cosa, verificare che l'alimentazione a 24 VCC del bus del modulo rientri nelle tolleranze. Successivamente, utilizzare lo strumento diagnostico B&R Automation Studio per verificare eventuali errori di mancata corrispondenza del codice ID o errori specifici dei canali. Assicurarsi che la morsettiera sia inserita correttamente e che nessun ingresso superi il valore nominale di ±10 V, poiché una sovratensione può attivare la protezione interna.

Linee guida per la messa in servizio sul campo e la sicurezza

Schermatura e instradamento dei cavi

Per mantenere l'integrità del segnale da ±10 V, utilizzare cavi schermati a doppino intrecciato di alta qualità. Collegare a terra la schermatura del cavo all'estremità del sensore e, ove possibile, assicurarsi che la schermatura sia collegata alla barra di terra del sistema X20 nel punto di ingresso nell'armadio. Tenere le linee del segnale analogico fisicamente separate dai cavi di alimentazione ad alta tensione (almeno 200 mm) per prevenire l'induzione di rumore armonico.

Corretto inserimento della morsettiera

Il sistema X20 si basa su una connessione fisica ed elettrica solida tra il modulo bus e il modulo elettronico. Durante l'installazione dell'X20AI4222, assicurarsi che scatti saldamente nella base. Se il modulo non è inserito correttamente, la comunicazione del backplane potrebbe essere intermittente, causando errori di "stato del modulo" nel software.

Calibrazione e verifica dell'intervallo

Prima di portare il sistema alla piena produzione, eseguire un controllo del circuito per ciascun canale utilizzando un generatore di segnali calibrato. Verificare che i valori visualizzati nel software corrispondano ai livelli di tensione in ingresso sull'intero intervallo (–10 V a +10 V). Se un canale mostra uno scostamento costante, ricontrollare il cablaggio per individuare loop di massa o cadute di tensione nel percorso di ritorno.
