B&R X20BB80 Modulo base del bus di sistema X20

Panoramica del prodotto

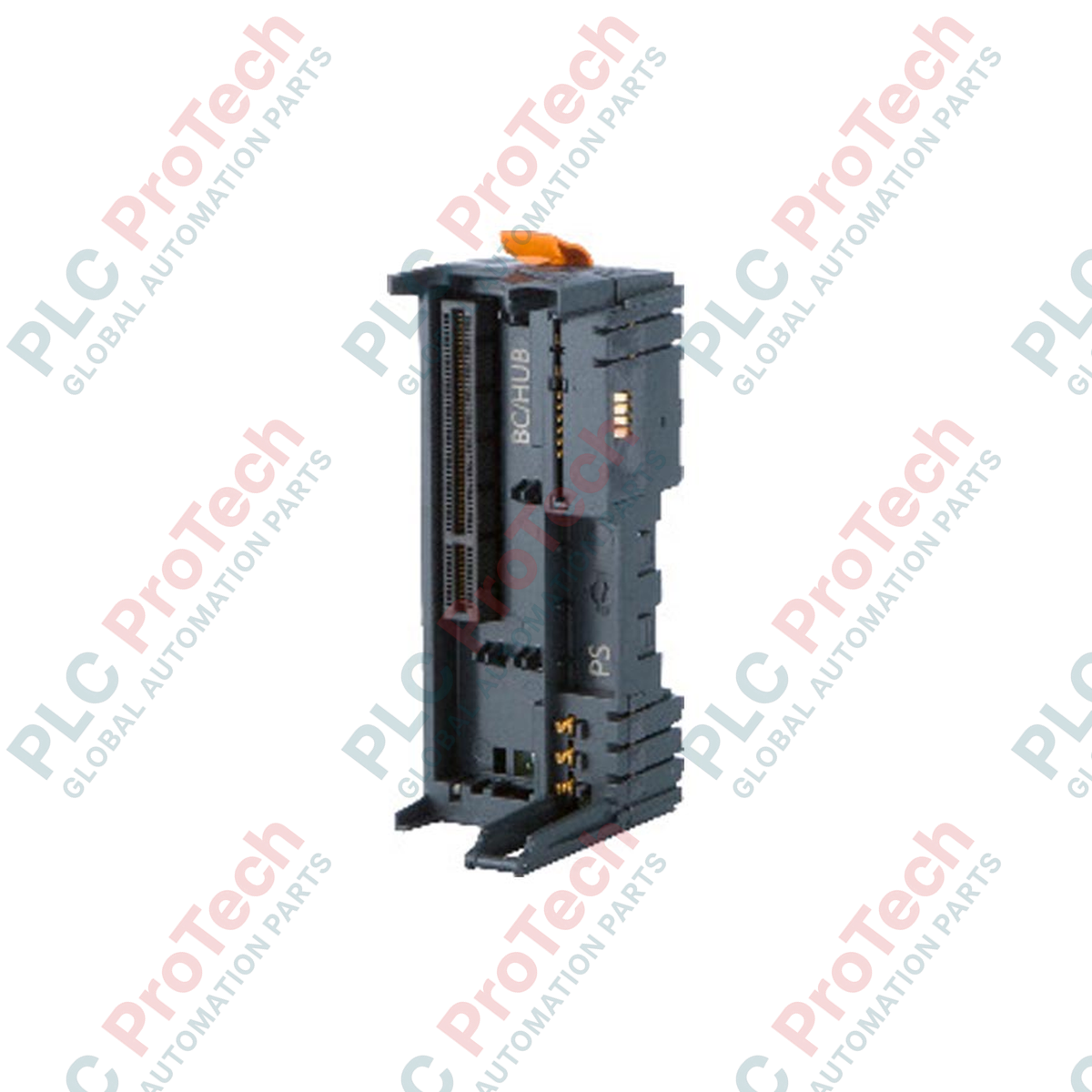

 X20BB80 (X20BB80) è un componente fondamentale del backplane del sistema B&R X20, progettato specificamente per fungere da base strutturale ed elettrica per i controllori di bus. Questo modulo base del bus fornisce l'interfaccia essenziale tra il modulo di comunicazione del bus di campo e l'alimentazione interna del controllore di bus, formando la "colonna vertebrale" della stazione I/O. Progettato per l'automazione industriale ad alta affidabilità,  X20BB80 è essenziale nelle architetture decentralizzate su larga scala in cui sono necessarie una distribuzione robusta dell'alimentazione e un'elevata velocità di trasmissione dei dati, ad esempio nei centri di lavorazione CNC, nei sistemi di magazzino automatizzati e nei complessi skid di controllo dei processi.

Configurazione tecnica

L'architettura X20BB80 è ottimizzata per l'alimentazione e la connettività dati senza interruzioni attraverso il backplane X20.

• Backplane integrato: funge da punto di montaggio principale e da bus elettrico sia per l'interfaccia del bus di campo del controllore di bus sia per il relativo modulo di alimentazione.

• Distribuzione dell'alimentazione ad alta corrente: dispone di un robusto percorso di alimentazione I/O con una tensione nominale di 24 VDC e un carico di contatto massimo ammesso di 10 A, consentendo l'alimentazione centralizzata di più moduli I/O a valle.

• Basso consumo: il modulo è altamente efficiente, con un consumo di potenza sul bus di soli 0.25 W, garantendo una generazione minima di calore all'interno dell'armadio di controllo.

• Installazione flessibile: supporta il montaggio sia in orizzontale sia in verticale, consentendo di sfruttare al massimo lo spazio nelle diverse configurazioni degli armadi.

Specifiche tecniche

Domande frequenti

Qual è il ruolo specifico di X20BB80 rispetto ai moduli bus X20 standard?

X20BB80 è un modulo "base" specializzato, progettato specificamente per l'inizio di una stazione X20. Mentre i moduli bus standard, come X20BM11, vengono utilizzati per le unità I/O, X20BB80 è più largo ed è progettato per alloggiare il controllore di bus più grande e il relativo alimentatore.

In che modo l'altitudine influisce sul funzionamento di questo modulo?

Per installazioni fino a 2000 metri non sono previste limitazioni termiche. Oltre i 2000 metri, la ridotta densità dell'aria diminuisce l'efficienza del raffreddamento; pertanto, la temperatura ambiente massima di esercizio deve essere ridotta di 0.5 deg C ogni 100 metri di altitudine aggiuntiva.

È possibile far passare continuamente un carico di 10 A attraverso questo modulo?

Sì, il carico di contatto ammesso per l'alimentazione I/O è classificato a 10 A. Tuttavia, assicurarsi che il modulo di alimentazione inserito in questa base e il cablaggio di ingresso siano dimensionati adeguatamente per gestire il carico termico di 10 A senza un'eccessiva caduta di tensione.

Standard di installazione e manutenzione ingegneristica

• Montaggio su guida DIN: X20BB80 deve essere agganciato saldamente a una guida DIN da 35 mm con messa a terra. La guida funge da terra funzionale per il sistema; assicurarsi che sia priva di vernice o corrosione nei punti di contatto per mantenere la compatibilità elettromagnetica (EMC).

• Sequenza dei moduli: X20BB80 deve essere sempre posizionato all'estrema sinistra della stazione X20. Assicurarsi che il meccanismo di interblocco sia completamente innestato con i moduli bus X20 adiacenti per evitare interruzioni della comunicazione sul collegamento X2X.

• Sicurezza del cablaggio: quando si collega l'alimentazione I/O a 24 VDC, utilizzare capicorda a bussola per garantire un collegamento a tenuta di gas. Data la capacità di 10 A, controllare il serraggio dei morsetti durante la manutenzione ordinaria per evitare un riscaldamento localizzato causato da collegamenti allentati a causa delle vibrazioni.

• Protezione dalle scariche elettrostatiche: quando il modulo base è esposto senza il controllore o i moduli di alimentazione collegati, è soggetto alle scariche elettrostatiche. Mantenere in posizione le coperture protettive oppure assicurarsi che l'installatore sia adeguatamente collegato a terra prima di maneggiare l'unità.
