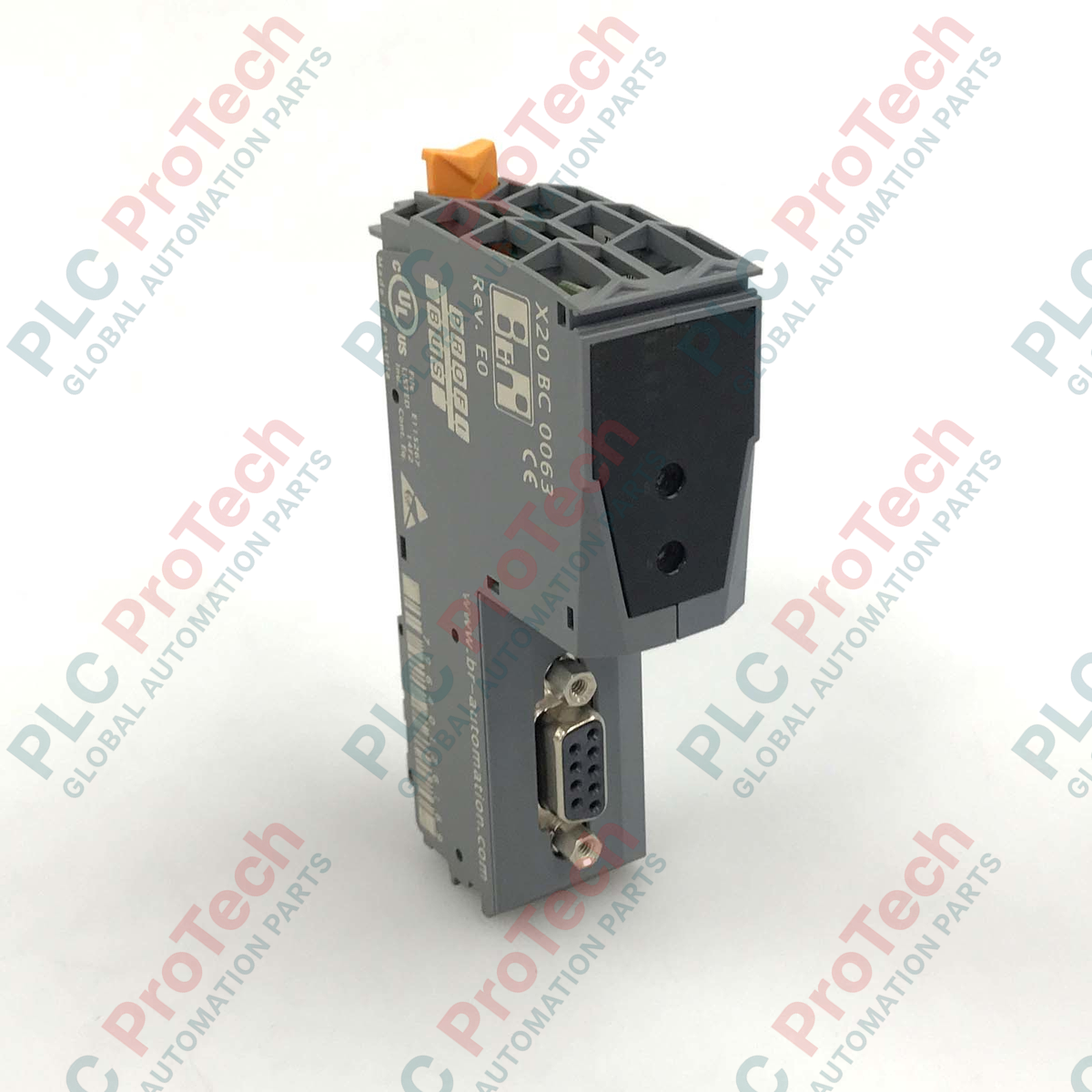

B&R X20BC0063 controller del bus PROFIBUS DP X20

Panoramica del prodotto

Il X20BC0063 (X20BC0063) è un controller di bus ad alte prestazioni progettato per integrare il sistema modulare B&R X20 nelle reti fieldbus PROFIBUS DP esistenti. Fungendo da gateway tra il backplane I/O X20 e la rete di controllo master, questo controller consente una comunicazione fluida in ambienti di automazione complessi, come linee di produzione automobilistica, sistemi per la movimentazione di materiali pesanti e macchinari di processo su larga scala. Grazie a un'interfaccia DSUB standard a 9 pin, il X20BC0063 garantisce uno scambio dati affidabile e deterministico, consentendo agli ingegneri di mantenere l'interoperabilità tra l'hardware B&R e architetture di controllo industriale eterogenee.

Configurazione tecnica

Questo modulo funge da testa di comunicazione per una stazione I/O X20 e gestisce il trasferimento ciclico dei dati tra il master PROFIBUS e le slice I/O distribuite.

• Connettività PROFIBUS: Dispone di un connettore DSUB standard a 9 pin per una facile integrazione nelle architetture PROFIBUS DP esistenti, supportando la comunicazione fieldbus ad alta velocità.

• Integrazione del sistema: Come parte dell'ecosistema X20, offre un'interfaccia compatta e scalabile. Si noti che il sistema richiede una base bus indipendente, un modulo di alimentazione dedicato e una morsettiera compatibile per completare l'assemblaggio del nodo I/O.

• Visibilità diagnostica: È dotato di una matrice LED integrata che fornisce informazioni in tempo reale sullo stato generale del modulo, sulla funzione corrente del bus e sui cicli di trasferimento dati attivi, consentendo una diagnostica rapida sul campo e riducendo i tempi di fermo.

• Efficienza energetica: Ottimizzato per il funzionamento a basso consumo energetico, con un consumo massimo di soli 2.3 W, riduce al minimo il carico termico sull'armadio di controllo e consente configurazioni I/O ad alta densità.

Specifiche tecniche

Domande frequenti sull'hardware industriale

L'X20BC0063 include la morsettiera necessaria per l'assemblaggio I/O?

No. Questa unità comprende solo la testa controller. Per un'installazione completa, è necessario ordinare separatamente la base bus X20 compatibile, il modulo di alimentazione X20 appropriato e le morsettiere necessarie, in base ai requisiti specifici di densità I/O.

Come segnala il modulo una perdita di comunicazione sulla rete PROFIBUS?

Il LED "funzione del bus" fornisce un'indicazione visiva immediata dello stato. Se il collegamento PROFIBUS viene interrotto o se il controller perde la comunicazione con il master PROFIBUS, questo indicatore cambia stato. È possibile accedere ai codici di errore dettagliati e ai registri diagnostici tramite il software del controller master per identificare il guasto specifico del bus.

Qual è il numero massimo di moduli I/O che questo controller può gestire?

L'X20BC0063 gestisce il numero totale di slice I/O consentito dai limiti specifici della base bus X20. Assicurarsi che il consumo energetico totale dei moduli I/O collegati non superi la capacità del modulo di alimentazione scelto.

Linee guida per la messa in servizio sul campo e la sicurezza

Protocolli di terminazione PROFIBUS

Quando si collega il cavo PROFIBUS al connettore DSUB a 9 pin, assicurarsi che la rete sia terminata correttamente a entrambe le estremità fisiche del segmento bus. Una terminazione errata causerà riflessioni del segnale, con conseguenti errori di comunicazione ciclica e un aumento della frequenza dei guasti di "collisione" o "trasferimento dati" nei registri diagnostici.

Schermatura e messa a terra

La schermatura del cavo PROFIBUS deve essere collegata correttamente all'alloggiamento metallico del connettore DSUB. Assicurarsi che la guida DIN dell'armadio sia pulita e collegata saldamente alla messa a terra principale, in modo da fornire un percorso a bassa impedenza per la protezione EMI, fondamentale durante il funzionamento in ambienti con notevoli disturbi elettrici.

Assemblaggio della base bus e dell'alimentazione

Durante l'assemblaggio della stazione, assicurarsi che tutti i moduli X20 siano agganciati saldamente alla base bus per garantire la comunicazione sul backplane. Verificare che il modulo di alimentazione sia posizionato correttamente rispetto al controller per evitare colli di bottiglia nell'erogazione di energia. Una volta completato l'assemblaggio, eseguire un controllo visivo dell'inserimento della morsettiera per assicurarsi che nessun pin sia piegato durante l'installazione.
