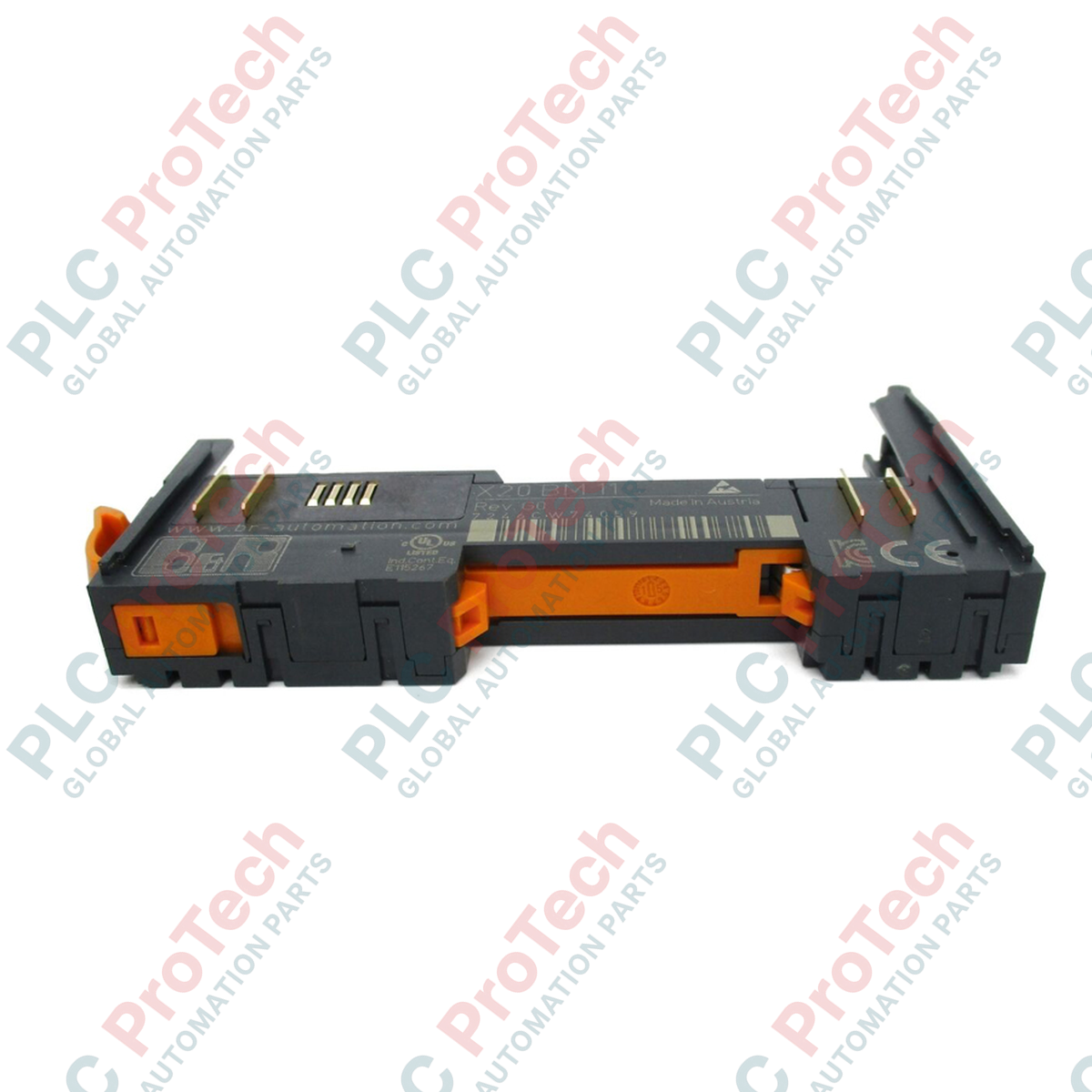

B&R X20BM11 Modulo bus X20

Descrizione

Il B&R X20BM11 è uno modulo bus X20 specializzato, progettato per fungere da base per i moduli I/O X20, stabilendo la connessione del backplane interno e la distribuzione dell'alimentazione I/O interna. Questo modulo dispone di un meccanismo di codifica meccanica a 24 VDC per impedire l'inserimento errato dei moduli e garantire la compatibilità dell'hardware all'interno della configurazione del sistema. Fornisce un'alimentazione I/O interna continua lungo il backplane, consentendo una distribuzione senza interruzioni dell'alimentazione e dei dati ai moduli adiacenti. L'unità è ottimizzata per armadi di controllo industriali con spazio limitato e utilizza un formato compatto per massimizzare la densità. Si integra direttamente nei sistemi di controllo X20 standard B&R, supportando macchinari ad alte prestazioni, l'automazione di fabbrica e impianti di ingegneria di processo che richiedono una distribuzione modulare affidabile.

Caratteristiche

• Integra il bus backplane X20 standard per il routing interno dei dati.
• Dispone di un sistema di codifica meccanica a 24 VDC per proteggere l'hardware dall'installazione errata dei moduli.
• Fornisce una distribuzione continua dell'alimentazione I/O interna lungo la guida del sistema.
• Layout compatto con un passo preciso di 12,5 mm per supportare la realizzazione di quadri ad alta densità.
• Basso consumo energetico dal bus per mantenere l'efficienza del sistema.

Applicazioni

• Topologie I/O centrali e distribuite nell'automazione di fabbrica.
• Sistemi di controllo delle macchine che richiedono un'espansione I/O modulare.
• Infrastruttura per il controllo dei processi e sequenziamento delle linee di assemblaggio.
• Distribuzione dell'alimentazione e isolamento dei segnali all'interno dei rack di controllo X20.

Specifiche tecniche

Linee guida per l'installazione

Installazione su guida DIN

Montare il modulo bus verticalmente o orizzontalmente su una guida DIN standard da 35 mm. Assicurarsi che il modulo scatti saldamente in posizione sul profilo della guida prima di montare qualsiasi modulo I/O elettronico.

Alimentazione interna degli I/O e codifica

Verificare che la codifica a 24 VDC corrisponda al modulo elettronico destinato all'inserimento. L'alimentazione interna continua trasferisce la potenza attraverso i contatti del backplane; controllare i perni di allineamento prima di posizionare il modulo per evitare di danneggiare i terminali.

Raffreddamento e ventilazione

Mantenere le distanze consigliate sopra e sotto il rack di moduli X20 per consentire il raffreddamento per convezione naturale. Evitare di collocare fonti di calore ad alta dissipazione direttamente sotto l'insieme dei moduli.

FAQ

Qual è la funzione principale di questo hardware?

Funge da base strutturale e da connettore elettrico del backplane per il sistema I/O X20, consentendo il trasferimento dei dati e la distribuzione dell'alimentazione tra i moduli.

Questo modulo base isola l'alimentazione degli I/O?

No, fornisce una connessione continua dell'alimentazione interna degli I/O lungo la stazione bus.

Cosa significa la specifica di codifica a 24 VDC?

Significa che il modulo dispone di una codifica meccanica che accetta solo moduli elettronici X20 progettati per il funzionamento a 24 VDC, impedendo incompatibilità di tensione.

Qual è la capacità massima di carico dei contatti per il bus interno?

Il carico ammissibile dei contatti è nominalmente di massimo 10 A.

Quanta potenza assorbe l'unità dal bus?

Il modulo ha un consumo di potenza sul bus interno di 0,13 W.

Qual è il passo fisico esatto dell'unità?

Il passo è di 12,5 mm con una tolleranza di +0,2 mm.

È possibile sostituire questa unità mentre il sistema è in funzione?

La possibilità di sostituzione a caldo dipende dalla configurazione specifica del controller X20 principale e del modulo elettronico inserito; consultare il manuale del sistema prima della rimozione.

Il modulo richiede una configurazione software indipendente?

No, funge da collegamento passivo, fisico ed elettrico, del backplane e non richiede una configurazione firmware indipendente.

Come viene fissato il modulo al quadro di controllo?

Si aggancia direttamente a una guida DIN standard da 35 mm e si interblocca lateralmente con i moduli bus X20 adiacenti.

Cosa succede se viene inserito un modulo con una tensione nominale diversa?

Il meccanismo di codifica meccanica blocca fisicamente l'inserimento di moduli che non corrispondono alla configurazione a 24 VDC.
