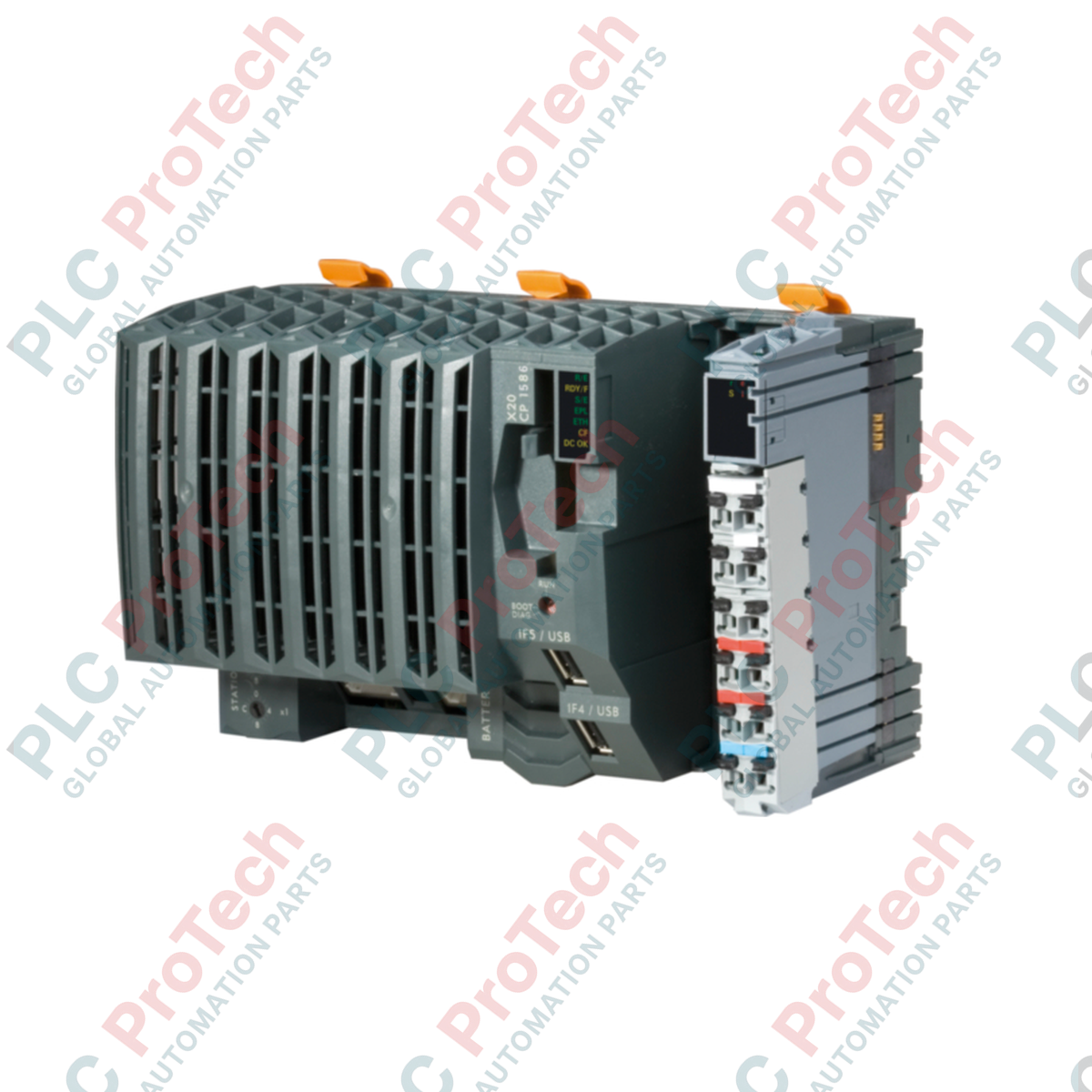

Modulo controller CPU di sistema B&R X20CP1585 X20

Panoramica tecnica

Il B&R X20CP1585 (X20CP1585) è un controller PLC industriale ad alta capacità, basato su un core di processore compatibile con Intel Atom a 333 MHz, progettato per il controllo centralizzato dell'automazione all'interno della topologia standard del sistema X20. Realizzata per routine di controllo complesse nella lavorazione CNC, negli hub logistici automatizzati e negli impianti di processo, questa unità di elaborazione coordina comunicazioni fieldbus ad alta velocità per garantire tempi di ciclo deterministici ed eliminare interruzioni impreviste dei processi. L'architettura integra 128 MB di RAM DDR2 e 1 MB di SRAM non volatile, utilizzando uno slot CompactFlash esterno per la memoria applicativa non volatile. Dotato di Ethernet ad alta velocità, POWERLINK deterministico, RS232 e due porte USB, questo controller gestisce sistemi IO distribuiti in tempo reale, elaborando in modo sicuro e affidabile metriche di comunicazione impegnative.

Configurazione tecnica

L'architettura integrata combina la logica di controllo locale con uno stadio di alimentazione incorporato per ottimizzare lo spazio nel quadro:

• Stack di comunicazione integrato: dispone di un'interfaccia nativa Gigabit Ethernet 10/100/1000BASE-T per la connettività IT e di un'interfaccia POWERLINK hardware dedicata per la sincronizzazione del movimento in tempo reale rigido e senza jitter.

• Flessibilità di espansione: offre uno slot di espansione dedicato per i moduli di interfaccia X20, consentendo di integrare fieldbus legacy o collegamenti di comunicazione specializzati aggiuntivi.

• Doppia infrastruttura di alimentazione: include uno stadio di alimentazione integrato per CPU e X2X Link, funzionante con una sorgente nominale da 24 VDC e in grado di fornire fino a 7 W di potenza in uscita alle sezioni IO successive.

• Funzionalità di ridondanza: l'alimentatore interno X2X Link supporta configurazioni con collegamento in parallelo, facilitando un'architettura di alimentazione completamente ridondante lungo il backplane del bus IO.

Specifiche tecniche

Domande frequenti sulle applicazioni industriali

• Cosa succede se interviene il fusibile interno dell'alimentatore della CPU?

  La sezione di alimentazione della CPU e dell'X2X Link dispone di un fusibile elettronico integrato non sostituibile. Se si verifica una sovracorrente dovuta a un grave guasto hardware interno, il fusibile si apre in modo permanente per proteggere i moduli rimanenti del backplane. Il blocco CPU deve quindi essere sostituito. Installare sempre fusibili di distribuzione esterni adeguati per evitare questa condizione.

• Come conserva il controller le variabili e i dati durante un'interruzione di corrente?

  L'X20CP1585 dispone di 1 MB di SRAM ad alta velocità. I parametri operativi importanti, i registri degli allarmi e gli stati delle ricette designati come variabili ritentive in B&R Automation Studio vengono scritti automaticamente in questo blocco di memoria non volatile durante gli arresti controllati o imprevisti, eliminando la necessità di una batteria tampone esterna.

• L'alimentatore X2X Link integrato può funzionare contemporaneamente con un altro modulo di alimentazione?

  Sì. L'uscita dell'alimentatore X2X Link supporta il collegamento in parallelo e il funzionamento ridondante. Se le sezioni IO a valle richiedono più della soglia nativa di 7 W o se è obbligatoria una ridondanza ad alta disponibilità, è possibile introdurre un modulo di alimentazione X20 separato nella pila del bus senza causare conflitti elettrici.

Direttive di installazione e ingegneria sul campo

PROTEZIONE DA POLARITÀ E TENSIONE: Sebbene il circuito logico della CPU disponga di protezione contro l'inversione di polarità, l'ingresso di alimentazione I/O separato non gestisce adeguatamente le condizioni di sovratensione. Utilizzare sempre un alimentatore switching regolato da 24 VDC (SMPS) e installare a monte dei terminali di alimentazione I/O un fusibile di linea ritardato da massimo 10 A per proteggere i contatti interni.

Gestione della scheda di memoria

Non rimuovere né inserire la scheda di memoria applicativa CompactFlash mentre i LED di stato del PLC indicano operazioni attive della CPU o modalità di esecuzione. In caso contrario, il file system potrebbe danneggiarsi e i processi in esecuzione potrebbero interrompersi. Spegnere completamente l'alimentazione da 24 VDC prima di sostituire o estrarre la scheda di memoria.

Terminazione e messa a terra del bus

Il controller deve essere affiancato dal morsetto standard X20TB12 e chiuso sul lato destro utilizzando la piastra di copertura terminale X20AC0SR1 inclusa. La piastra terminale garantisce la necessaria stabilità meccanica e la terminazione elettrica per il bus backplane X2X ad alta velocità, prevenendo le riflessioni della trasmissione dei dati e mantenendo l'integrità della schermatura elettromagnetica.
