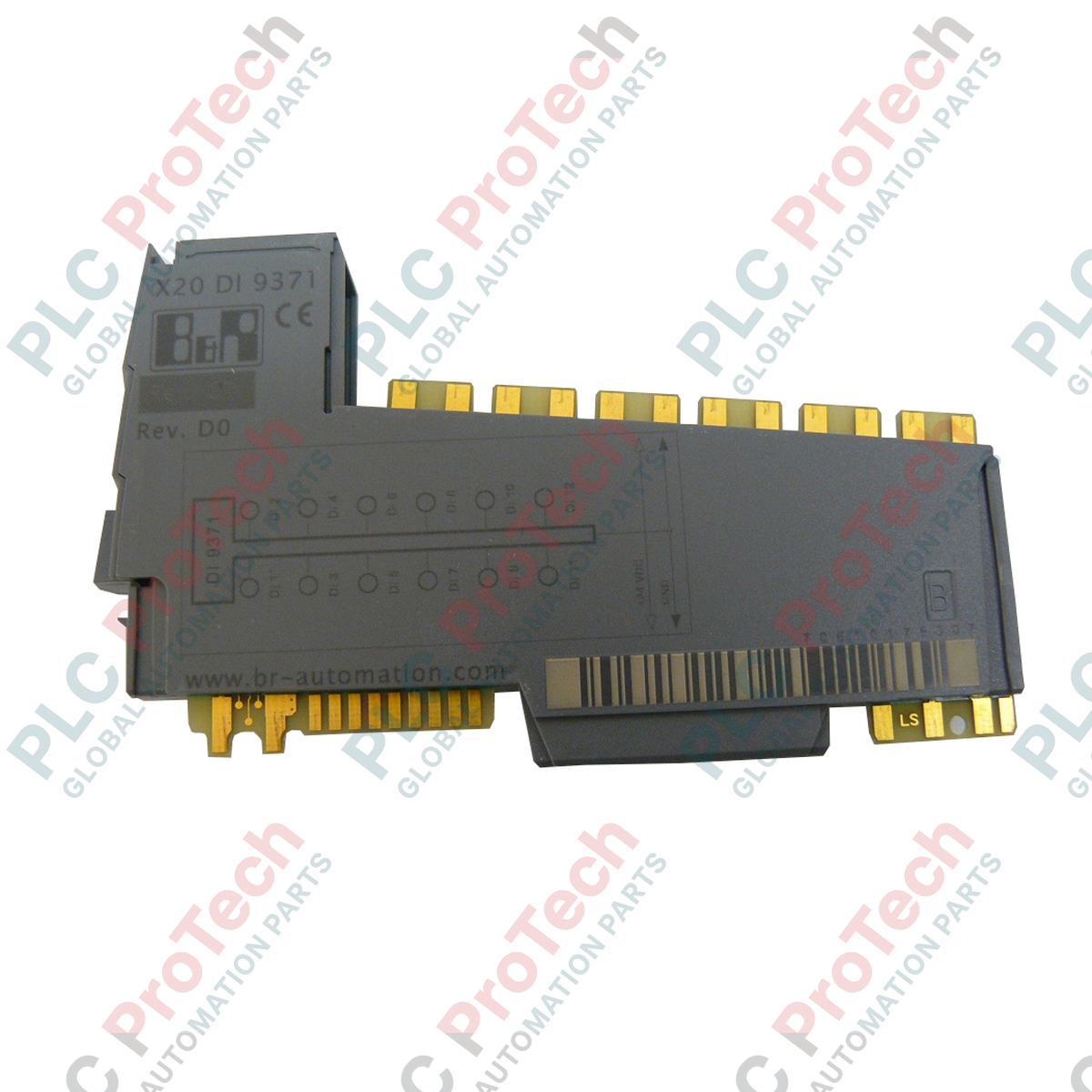

B&R X20DI9371 modulo di ingresso digitale ad alta densità X20

Panoramica del monitoraggio del processo

Il B&R X20DI9371 (X20DI9371) è un modulo di interfaccia per sensori discreti a 12 canali ad alta densità, progettato per la piattaforma di controllo modulare B&R X20. Operando in reti di automazione ad alta produttività, come linee di prelievo automatizzate, presse per stampaggio dei metalli e linee di lavorazione alimentare continua, questo modulo acquisisce le variazioni di stato a livello di campo. Elaborando la telemetria in tempo reale proveniente da sensori di prossimità, interruttori di finecorsa di sicurezza e pulsanti, l'unità garantisce una trasmissione reattiva dei segnali al processore centrale, riducendo al minimo la latenza del ciclo di controllo e prevenendo errori di temporizzazione delle sequenze.

Architettura del circuito e dinamica dei filtri

Questo modulo digitale dispone di 12 canali di ingresso configurati per topologie di collegamento a 1 filo salvaspazio. Progettato con un circuito di ingresso sink (NPN) conforme agli standard EN 61131-2 Tipo 1, ogni canale presenta una resistenza di ingresso tipica di 6,4 kΩ e assorbe 3,75 mA alla tensione nominale di 24 VDC. Per sopprimere il rimbalzo dei contatti elettrici e il rumore induttivo dell'ambiente industriale, il modulo integra un sistema di filtraggio a due stadi: un filtro hardware ultrarapido con funzionamento a ≤100 μs, combinato con un filtro definito via software regolabile da 0 a 25 ms con incrementi precisi di 0,2 ms.

Tabella delle prestazioni tecniche

Manutenzione industriale e domande frequenti

Come si cancella un canale che mostra transizioni positive false in un ambiente con elevato rumore elettromagnetico?

Accedere alla finestra di configurazione I/O all'interno di B&R Automation Studio. Aumentare il tempo del filtro software predefinito di 1 ms con incrementi di 0,2 ms, fino a 25 ms, per mascherare i picchi di tensione indotti ad alta frequenza. Se le attivazioni errate persistono, controllare il percorso fisico del cavo del sensore e verificare che l'interruttore di prossimità soddisfi i requisiti dell'interfaccia sink da 6,4 kΩ.

È possibile collegare direttamente a questo modulo di ingresso un sensore standard a 3 fili sourcing (PNP)?

No. Il modello X20DI9371 utilizza una configurazione sink, il che significa che il terminale di ingresso richiede che il dispositivo di campo commuti il lato negativo (0 VDC) del circuito per registrare uno stato attivo. Il collegamento diretto di un sensore PNP standard sourcing, che emette 24 VDC, non chiuderà il percorso del circuito. Utilizzare un sensore NPN oppure installare un relè di interposizione esterno per invertire il segnale.

È necessario un cablaggio separato per la distribuzione dell'alimentazione nelle configurazioni di collegamento a 1 filo?

Sì. Poiché un collegamento a 1 filo significa che solo il filo del segnale attivo ritorna direttamente alla morsettiera del modulo, i sensori esterni devono ricevere la tensione di alimentazione a 24 VDC da un blocco di distribuzione del potenziale separato, come una scheda di distribuzione del potenziale X20PD installata nello stesso segmento di rack.

Linee guida per la messa in servizio sul campo e il cablaggio

• Verifica del potenziale di riferimento comune: Assicurarsi che l'alimentatore esterno a 24 VDC che alimenta i sensori di campo condivida un riferimento di massa comune a 0 VDC con il rack X20. Senza un riferimento di massa unificato, gli ingressi sink NPN non possono formare un percorso elettrico completo attraverso la resistenza interna da 6,4 kΩ, causando stati del segnale irregolari o il guasto completo dell'ingresso.

• Isolamento dei segnali ad alta velocità: Quando si utilizzano le proprietà del filtro hardware rapido (≤100 μs), schermare tutti i fili dei segnali impulsivi in ingresso. Instradare queste linee di segnale discrete completamente lontano dalle linee di alimentazione trifase in corrente alternata e dai cavi di uscita degli azionamenti a frequenza variabile per evitare che le interferenze incrociate generino conteggi errati degli stati.

• Vincoli di posizionamento del modulo terminale: Assicurarsi che il profilo di potenza complessivo, in particolare l'assorbimento di 0,18 W dal bus e il carico I/O interno di 1,75 W, sia incluso nel calcolo termico totale del segmento di bus locale. Prima di bloccare il modulo sulla guida DIN, verificare che le linguette di allineamento della base corrispondano con precisione ai moduli adiacenti per evitare la deformazione dei pin sul bus backplane interno.
